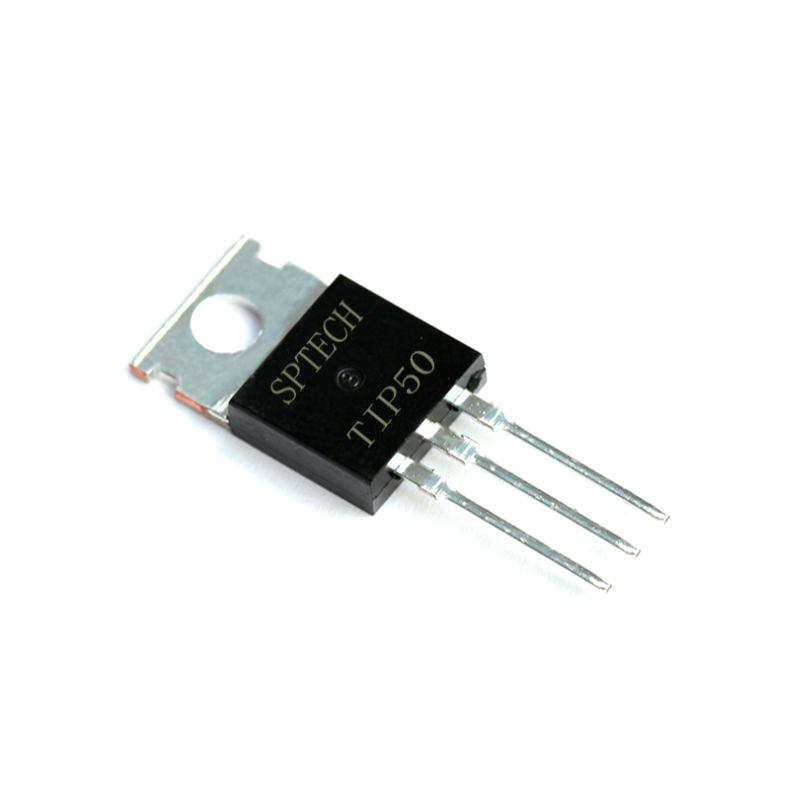

AR4015 - TIP50 Transistor NPN 400V 1A TO-220C

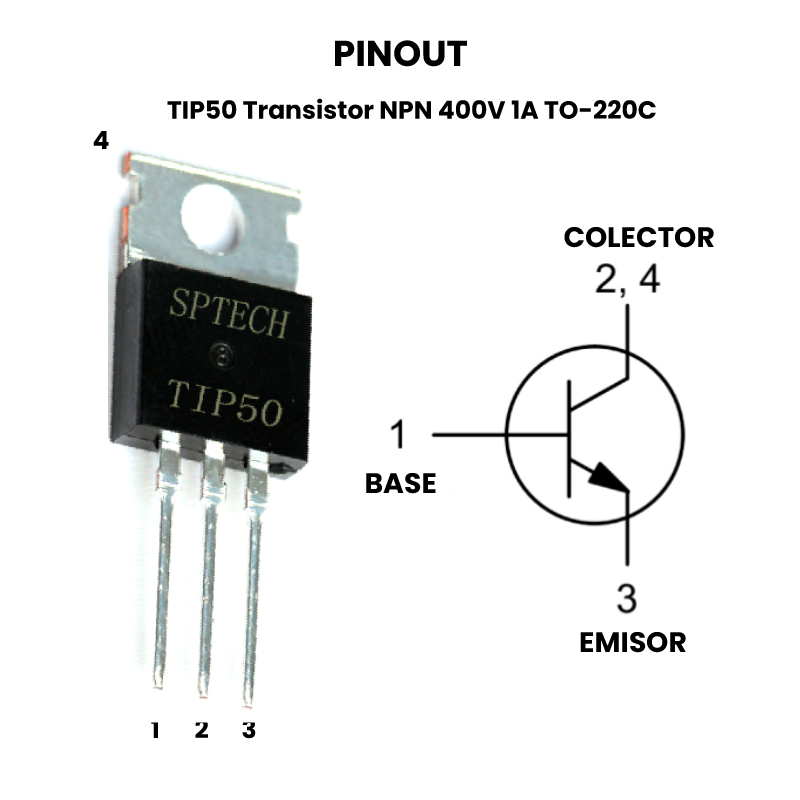

AR4015 - TIP50 Transistor NPN 400V 1A TO-220C - Pinout2

TIP50 Transistor NPN 400V 1A TO-220C

Name: TIP50 Transistor NPN 400V 1A TO-220C
SKU: AR4015
Availability: InStock

El precio original era: $ 14.00.El precio actual es: $ 10.00.

130 disponibles

SKU: AR4015 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 1A, 400V, amplificador, audio, conmutacion, control, señales, señalización, SPTECH, TIP50, TO-220C, Transistor npn

INFORMACIÓN

El TIP50 es un transistor de potencia bipolar de tipo NPN algunas de sus características típicas incluyen una corriente de colector continua de 1A y una tensión de 400V. El paquete TO-220C indica que el transistor tiene un diseño pensado para facilitar la disipación de calor.

El TIP50 se utiliza principalmente en aplicaciones de amplificación y conmutación de potencia, aunque su capacidad de manejo de corriente es más limitada en comparación con otros transistores de potencia. Algunas aplicaciones comunes incluyen: amplificadores de audio, fuentes de alimentación reguladas, circuitos de control y señalización, aplicaciones de conmutación de baja potencia. Es importante destacar que, debido a su corriente máxima de colector relativamente baja, el TIP50 es más adecuado para aplicaciones de baja potencia en comparación con otros transistores de potencia que pueden manejar corrientes más altas. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP50
Encapsulado: TO-220C
Tipo: NPN
Voltaje:
- VCEO: 400V
- VCBO: 500V
- VEBO : 5V
Corriente:
- IC: 1A
- IB: 0.6A
- Colector Pico: 2A
Disipación total del dispositivo (Pc): 40W
Frecuencia de Transición : 10 MHz
Ganancia de corriente continua (hfe): 30-150
Montaje: THT
Pines: 3
Temperatura de trabajo: -65 a 150°C

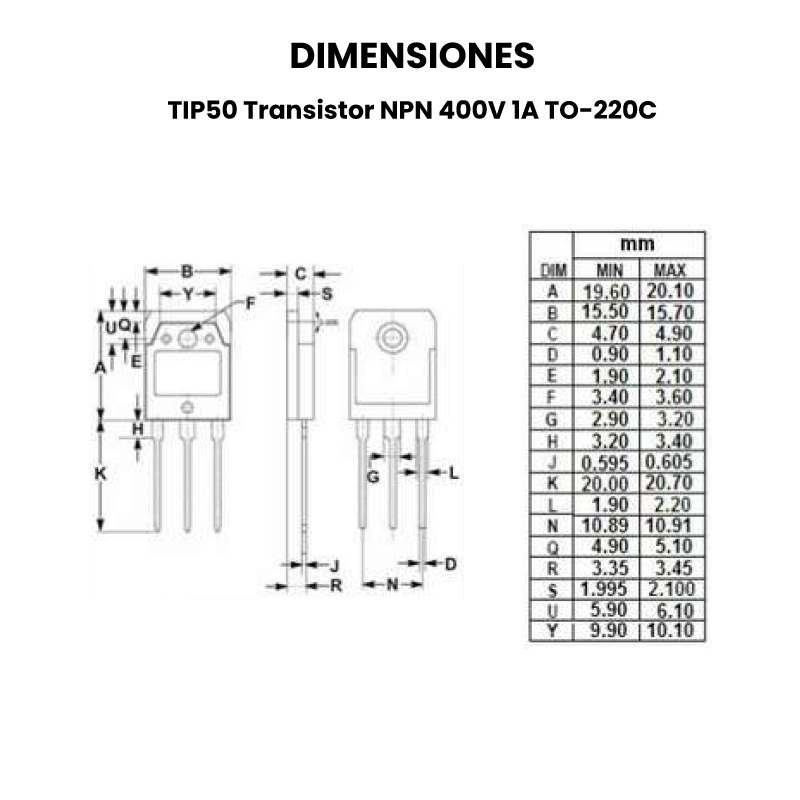

Dimensiones: 28.9 mm x 10.3 mm x 4.5 mm
Peso: 1.92 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El TIP50 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
