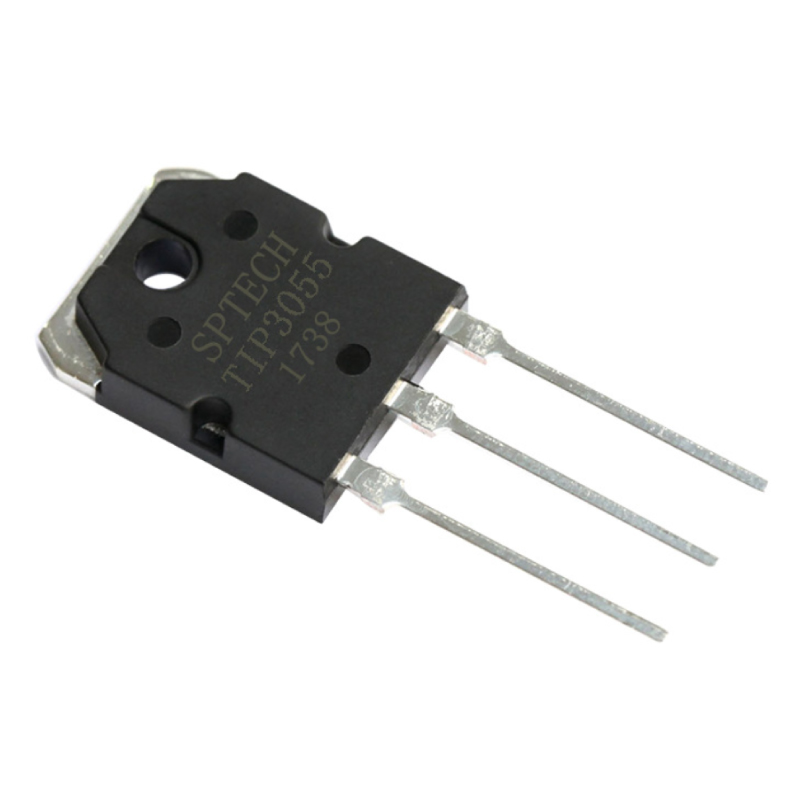

AR4021 - TIP3055 Transistor NPN 60V 15A TO-3PN

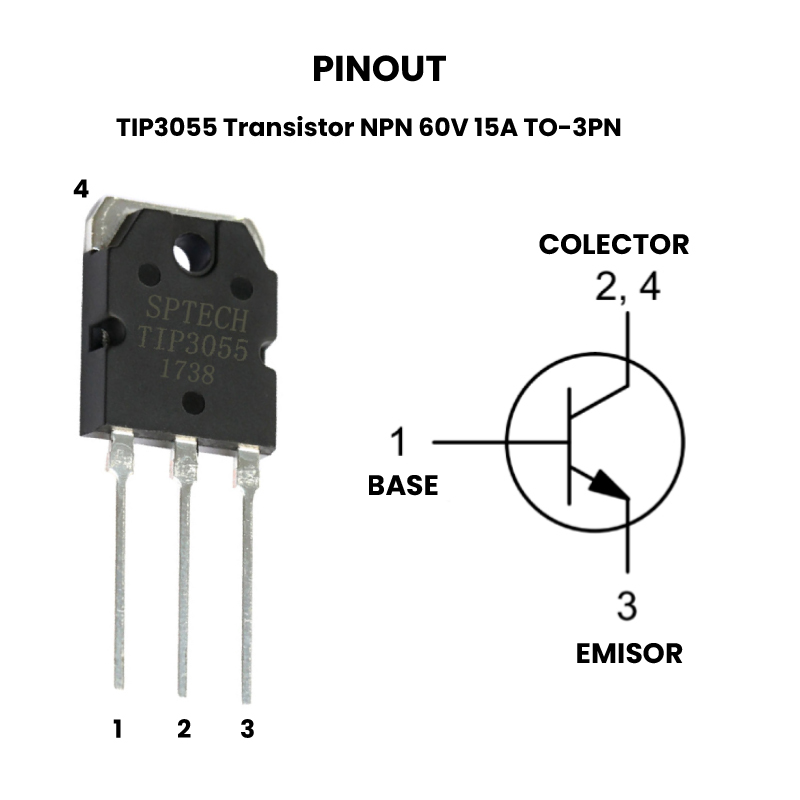

AR4021 - TIP3055 Transistor NPN 60V 15A TO-3PN - Pinout2

TIP3055 Transistor NPN 60V 15A TO-3PN

$ 41.00

41 disponibles

CANTIDAD	PRECIO
10 piezas	$ 35.37
25 piezas	$ 31.50
35 piezas	$ 28.40

SKU: AR4021 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 15A, 60V, alimentación, Amplificación, audio, conmutacion, Fuentes, NPN, potencia, Reguladores de Voltaje, SPTECH, TIP2955, TIP3055, TO-3PN, Transistor npn

INFORMACIÓN

El TIP3055 Transistor NPN es un transistor de potencia de silicio, puede manejar una corriente continua de 15A y un voltaje de 60V colector-emisor, lo que lo hace útil en una amplia gama de aplicaciones donde se requiere control de potencia. Su diseño robusto y su capacidad para disipar el calor gracias a su encapsulado TO-3PN lo hace adecuado para aplicaciones que requieren alta potencia y fiabilidad. El transistor TIP3055 tiene como complemento al TIP2955 el cual es un transistor PNP que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida, entre otras aplicaciones.

El TIP3055 Transistor NPN es ampliamente utilizado en aplicaciones de amplificación y conmutación de potencia, en circuitos de baja frecuencia y alta corriente, como amplificadores de audio, reguladores de voltaje, fuentes de alimentación conmutadas, entre otros. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula:TIP3055
Encapsulado:TO-3PN
Tipo: NPN
Voltaje:
- VCEO: 60V
- VCBO: 100V
- VEBO : 7V
Corriente:
- IC: 15A
- IB: 7A
Disipación total del dispositivo (Pc): 90 W
Frecuencia de Transición : 2.5 MHz
Ganancia de corriente continua (hfe): 20-70
Montaje: THT
Pines: 3
Temperatura de trabajo: -65 a 150°C

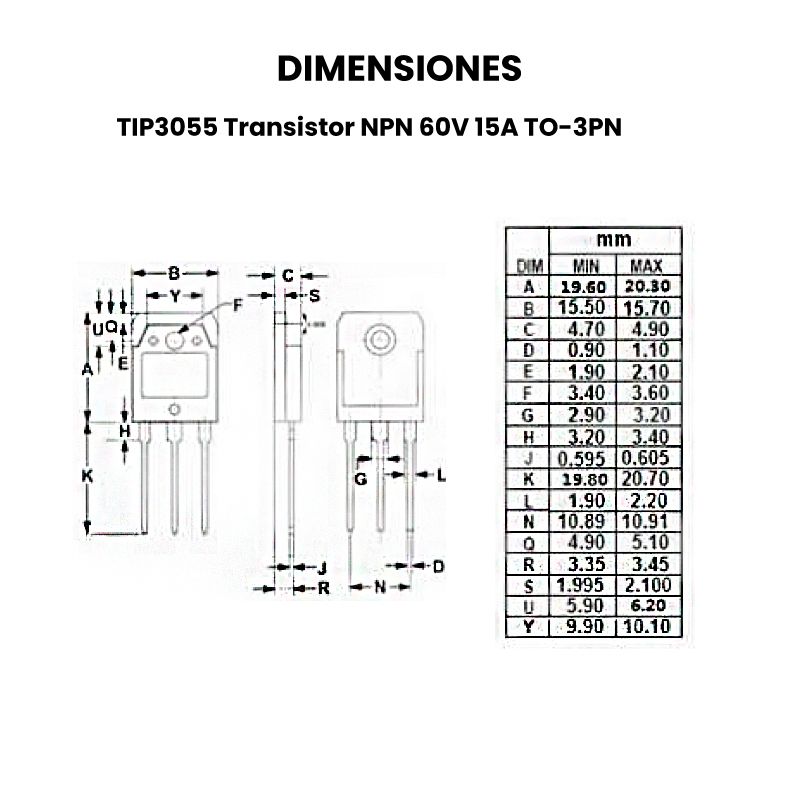

Dimensiones: 40.64 mm x 15.56 mm x 4.5 mm
Peso: 4.94 g

SUSTITUTO

Similares: TIP3055G

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El TIP3055 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
