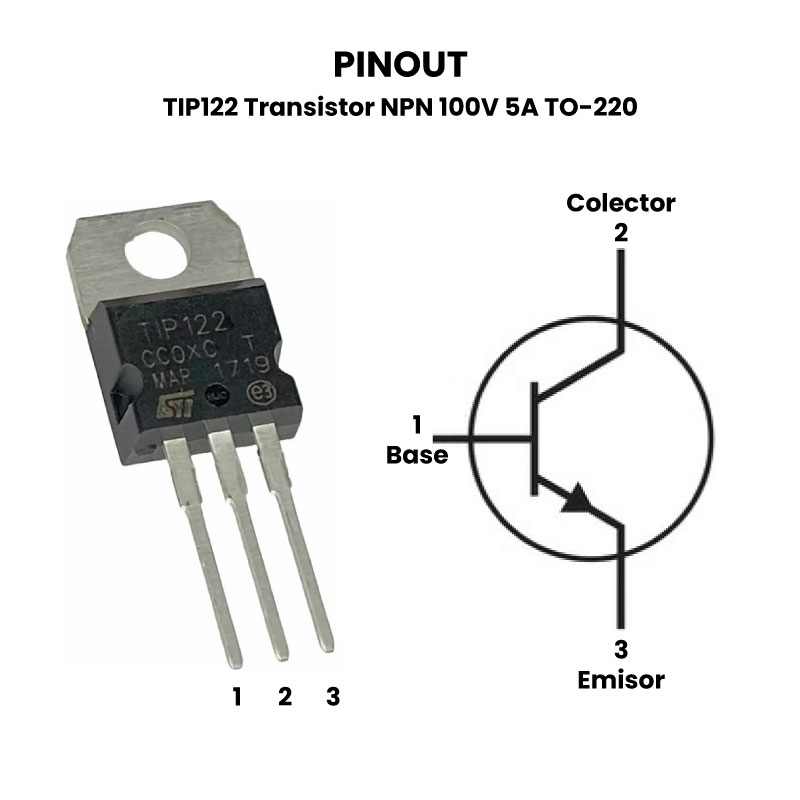

TIP122 Transistor NPN 100V 5A TO-220 pinout

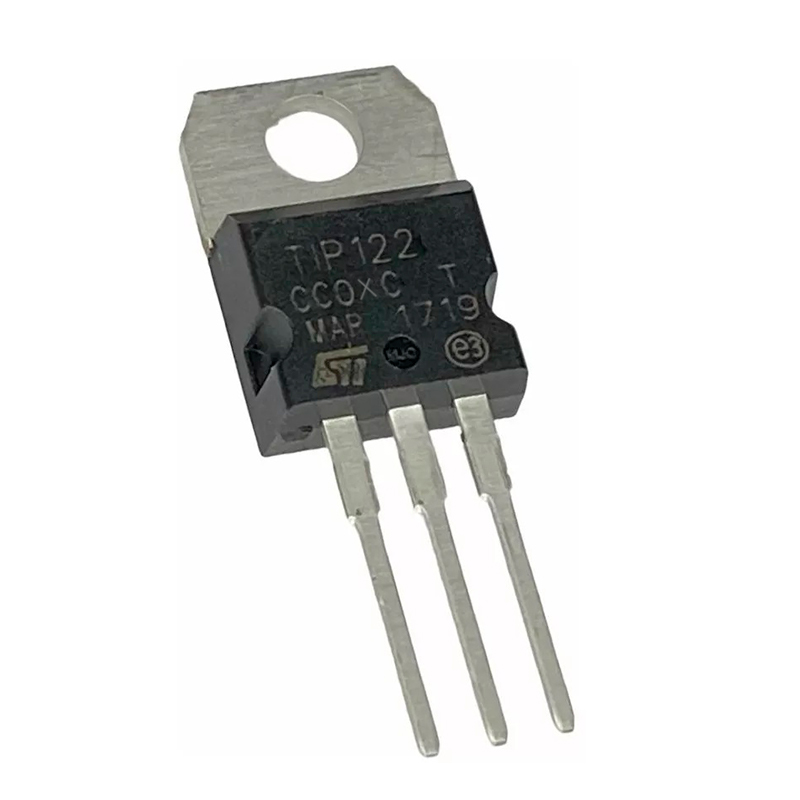

TIP122 Transistor NPN 100V 5A TO-220

$ 10.00

78 disponibles

CANTIDAD	PRECIO
25 piezas	$ 7.68
100 piezas	$ 6.49
200 piezas	$ 4.94

SKU: AR4033 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 100V, 2SD1765, 2SD560, 5A, Amplificación, audio, conmutacion, controlador, Darlington, Fuentes, motor, NPN, NTE261, potencia, regulador, TIP112, TIP120, TIP121, TIP122, TIP127, TIP132, to-220, transistor, voltaje

INFORMACIÓN

El TIP122 Transistor NPN de Darlington de potencia esta diseñado para manejar corrientes y voltajes altos, cuenta con un voltaje colector-emisor mínimo de 100V y una corriente máxima de colector 5A. En conjunto con su complemento PNP, el TIP127, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El TIP122 Transistor NPN es ideal para aplicaciones como amplificación de audio de potencia, circuitos de conmutación de potencia, fuentes de alimentación, reguladores de voltaje y controladores de motor. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP122
Encapsulado: TO-220
Tipo: NPN
Voltaje:
- V_CEO: 100 V
- V_CBO: 100 V
- V_EBO: 5 V
Corriente:
- I_C: 5 A
- I_B: 0.12 A
- I_EBO: 2 mA
Disipación total del dispositivo (Pc): 65 W
Ganancia de corriente continua (h_FE): 1000
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

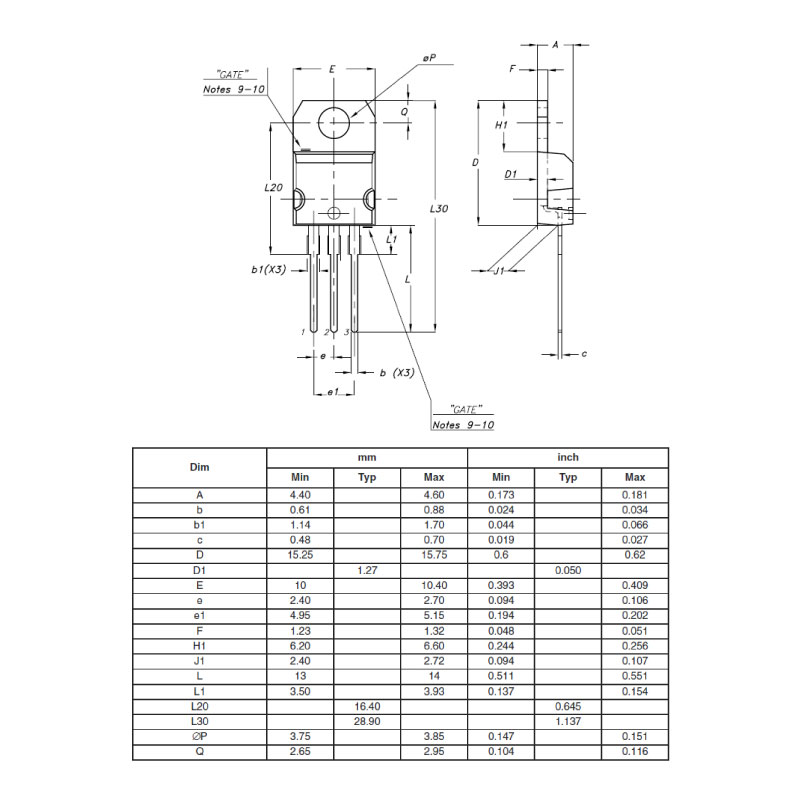

Dimensiones: 10.2 x 28.9 x 4.4 mm
Peso: 1.89g

SUSTITUTO

Similares: NTE261, 2SD560, 2SD1765, TIP112, TIP120, TIP121, 2SD1765, TIP132.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El TIP122 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor TIP122 un 20 % por debajo de sus clasificaciones máximas absolutas.
