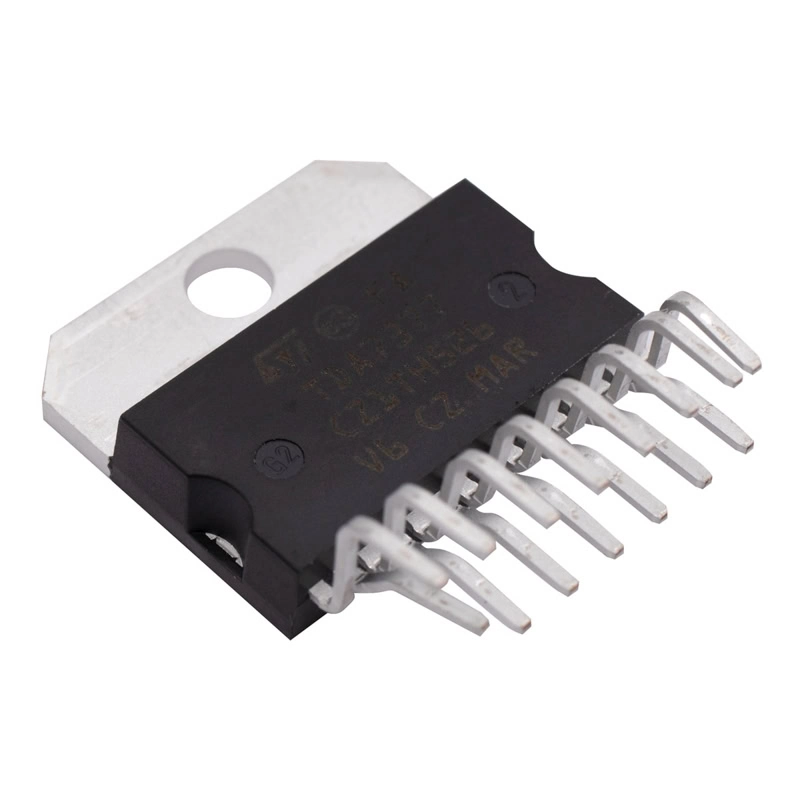

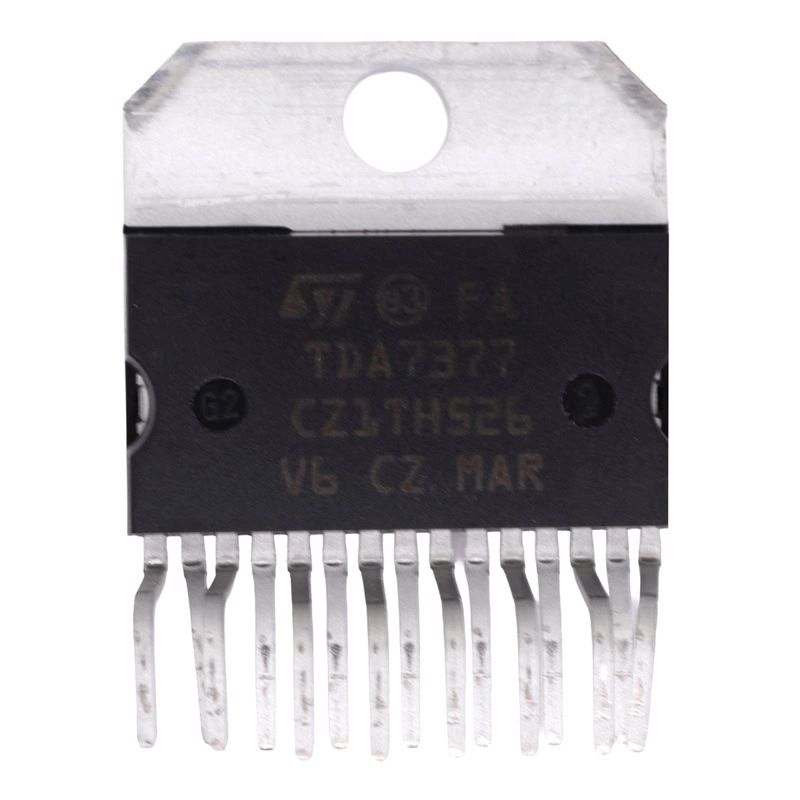

TDA7377 IC Amplificador de Audio 2 Canales 35W

INFORMACIÓN

El TDA7377 es un circuito integrado amplificador de potencia de audio Clase AB muy popular, diseñado principalmente para sistemas de audio de coche, pero también usado en proyectos DIY, capaz de configurarse como doble puente (2 canales) o cuádruple de un solo extremo (4 canales), entregando hasta unos 30 W por canal en configuraciones puenteadas (2.1), ideal para sistemas de sonido en casa o en vehículos, con pocas piezas externas y funciones de diagnóstico.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Amplificador de audio clase AB, tecnología CMOS.
• Encapsulado: Multiwatt-15V
• Montaje: THT
• Número de Pines: 15 pines
• Voltaje de alimentación: 8 – 18 V
• Corriente de suministro: 150 mA
• Impedancia de carga: 8 Ohms
• Ganancia: 90 dB
• Disipación de potencia: 36 W
• Potencia de salida: 35 W
• Corriente de salida: 3.5 A
• Canales: Configurable a 2 canales estéreo o 4 canales (cuadrafónico)
• Temperatura de trabajo: -40° a 150° C
• Dimensiones: 20 x 4.50 x 25.45 mm
• Peso: 5.60 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

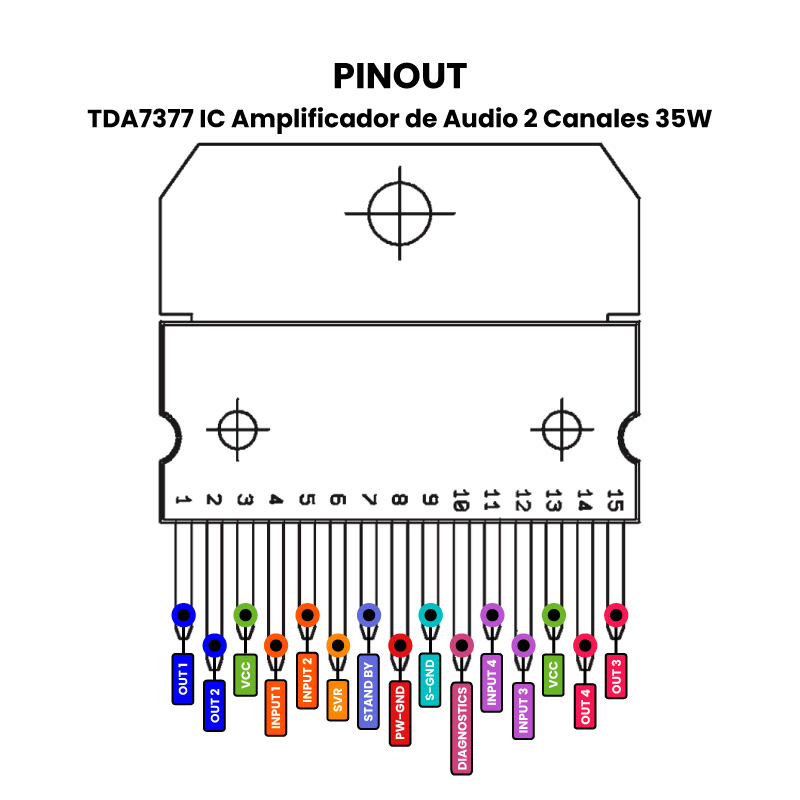

• Pinout

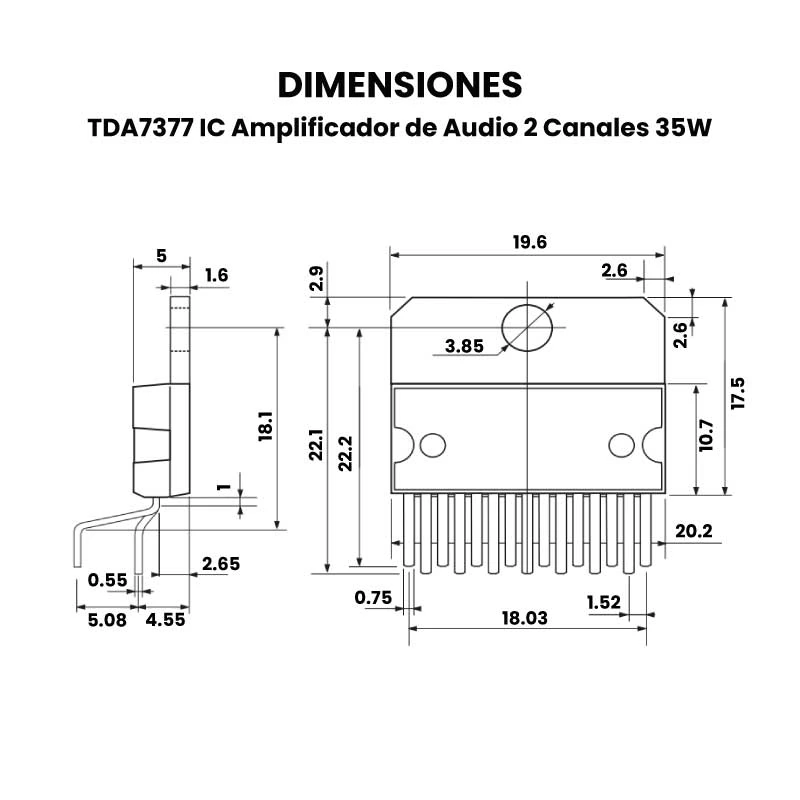

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo usar el TDA7377?

Para usar el TDA7377, necesitas conectarlo a una fuente de alimentación de 9-15V DC (pines 3 y 13), las entradas de audio a IN1/IN2, y las salidas (OUT1/OUT2 para estéreo, o OUT1/OUT3 en modo puente para 2.1) a los parlantes, siempre añadiendo condensadores de acoplamiento y resistencias según el circuito, y obligatoriamente un disipador de calor para manejar la potencia y evitar daños. Es un amplificador versátil que se puede configurar en modo estéreo (4 canales) o puente (2.1 canales), ideal para sistemas de audio en carros o mini sistemas de sonido, aunque requiere una construcción cuidadosa de componentes pasivos (condensadores y resistencias) para funcionar correctamente.

Pasos básicos para usarlo:

1. Alimentación: Conecta una fuente de poder DC de 9V a 15V a los pines VCC (pin 3 y 13), siendo 12V con buena corriente (2A) lo ideal para buen rendimiento.
2. Entradas de Audio: Conecta tu fuente de audio (celular, reproductor) a los pines de entrada (IN1, IN2). Se suelen usar condensadores para acoplar la señal de audio, de preferencia capacitores de poliéster.
3. Salidas:
   • Estéreo (2 canales): Usa los pines OUT1/OUT2 para canal izquierdo y OUT3/OUT4 para el derecho, con parlantes de 4 ohmios.
   • 2.1 (Estéreo + Subwoofer): Configura los pines en modo puente (Double Bridge). Se usa un canal para el subwoofer y dos para los satélites. Es una configuración popular para obtener más potencia por canal (hasta 30 W).
4. Componentes Pasivos: Necesitarás condensadores electrolíticos y de poliéster (ej. 1000µF, 47µF, 100nF) y resistencias (ej. 5.6kΩ, 10kΩ) para filtrar y acoplar señales. La disposición exacta depende del diseño del circuito, pero es crucial.
5. Disipación de Calor: ¡Fundamental! El TDA7377 genera calor. Fíjalo a un buen disipador de aluminio con pasta térmica.

Consideraciones importantes:

• Modo Standby: Generalmente, se mantiene en alto (HIGH) para que el amplificador funcione constantemente.
• Polaridad: Cuida la polaridad de condensadores y fuente de alimentación.
• Diseño del PCB: Para montajes caseros, busca diagramas detallados de circuitos 2.1 o estéreo, ya que la disposición de componentes es clave para evitar problemas de ruido.
