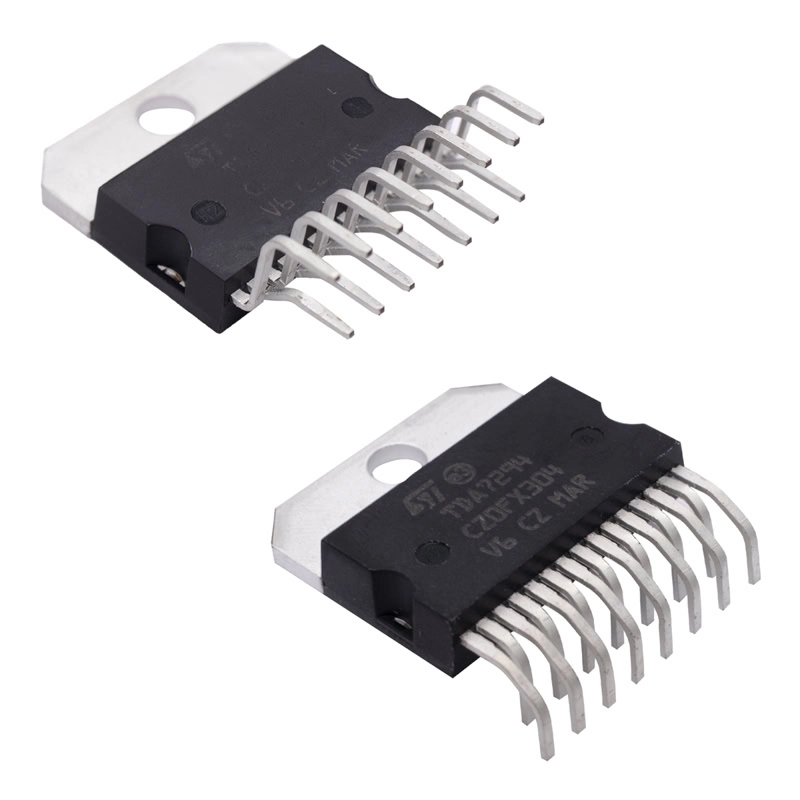

TDA7294 IC Amplificador de Audio 100W Horizontal y Vertical

INFORMACIÓN

El TDA7294 es un circuito integrado (CI) amplificador de audio de Clase AB de alta potencia (hasta 100 W), muy popular en aplicaciones Hi-Fi para sistemas domésticos y altavoces autoamplificados, destacando por su alta corriente de salida, bajo ruido, baja distorsión, amplio rango de voltaje de alimentación (±10 V a ±40 V), y funciones integradas de Mute y Standby para un encendido y apagado silencioso. Se presenta en un encapsulado Multiwatt15 y requiere una fuente de alimentación simétrica.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Amplificador de audio clase AB, tecnología DMOS.
• Encapsulado: Multiwatt-15V
• Montaje: THT
• Número de Pines: 15 pines
• Voltaje de alimentación: 10 – 40 V
• Corriente de suministro: 65 mA
• Impedancia de carga: 8 Ohms
• Tipo de entrada: Diferencial
• Ganancia: 80 dB
• Disipación de potencia: 50 W
• Tipo de señal de salida: 1-Canal Mono
• Potencia de salida: 100 W
• Corriente de salida: 10 A
• Temperatura de trabajo: 0 C a 70 C
• Dimensiones: 20 x 4.50 x 25.45 mm
• Peso: 5.60 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

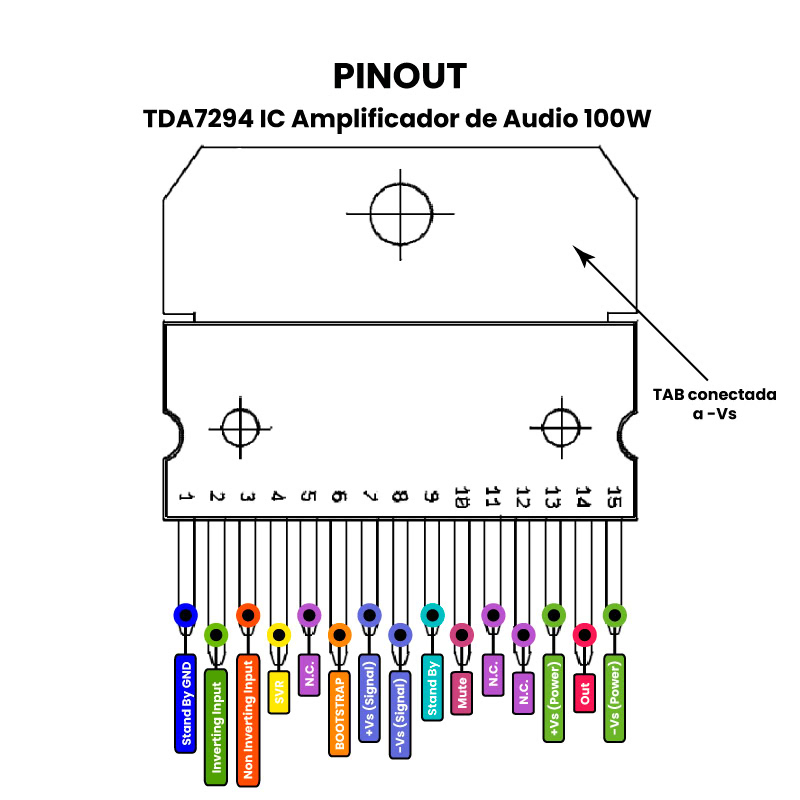

• Pinout – Vertical y Horizontal

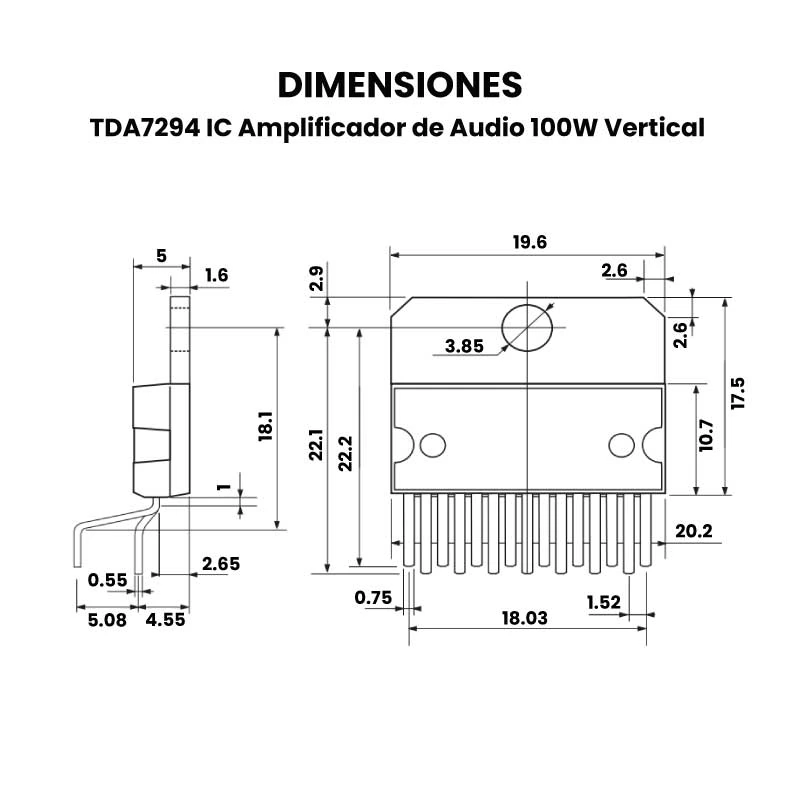

• Dimensiones – Vertical

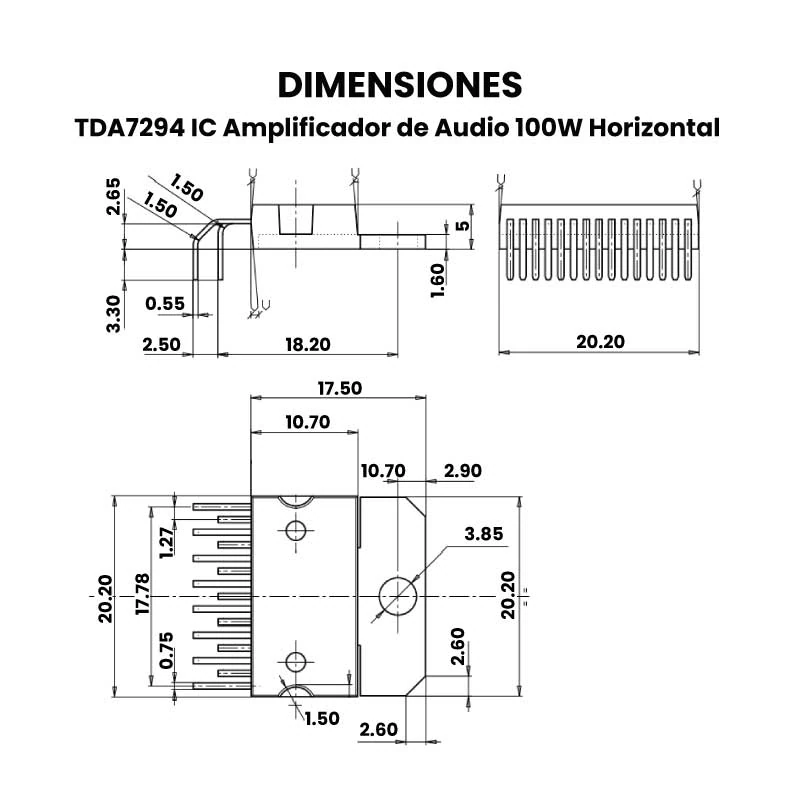

• Dimensiones – Horizontal

INFORMACIÓN ADICIONAL

¿Cómo funciona el TDA7294?

Gracias a su amplio rango de voltaje y alta capacidad de corriente de salida, proporciona la máxima potencia a cargas de 4 Ω y 8 Ω con una alta relación de rechazo de la tensión de alimentación, incluso con una regulación deficiente de la fuente de alimentación. El silenciador integrado con retardo de encendido elimina el ruido de conmutación y simplifica la operación remota. En resumen, el TDA7294 toma una pequeña señal de audio, la amplifica significativamente con sus transistores DMOS y la entrega a los altavoces, todo mientras se protege a sí mismo y ofrece un encendido silencioso, haciendo que sea una opción popular para amplificadores de audio de alta potencia y calidad.

Consideraciones para el Diseño:

• Fuente de Alimentación: Requiere una fuente dual (simétrica) con buen filtrado, a menudo con condensadores grandes.
• Disipación: Necesita un buen disipador de calor para manejar la potencia, especialmente a altos niveles.
• Ganancia: Debe fijarse a un valor adecuado (ej. ≥ 24dB) según la hoja de datos.
• Pines Mute/Standby: Los pines 9 y 10 se usan para controlar estas funciones, simplificando la operación.

Aplicaciones para TDA7294

• Sistemas de audio en el hogar: En los paisajes de audio en el hogar, la capacidad del TDA7294 para ofrecer audio nítido y potente lo distingue como una opción preferida. Los sistemas de cine en casa y los audiófilos se benefician de su reproducción de sonido detallada, que eleva la experiencia auditiva.
• Soluciones de audio automotrices:La necesidad de sistemas de sonido superiores en vehículos encuentra una respuesta adecuada en el TDA7294. La compactación compacta de este amplificador y la salida robusta se adaptan al espacio confinado y los obstáculos acústicos que se encuentran en los automóviles. Los automóviles equipados con este amplificador en sus radios pueden disfrutar de una calidad de sonido elevada, mejorando la experiencia general de conducción.El uso de prácticas de instalación efectivas, como el control de vibración apropiado y la gestión del calor, puede aumentar tanto la durabilidad como la integridad del sonido.
• Sistemas de sonido de televisión de alta gama: Los televisores a menudo requieren refuerzos de audio que proporcionan una claridad y profundidad sólidas sin ocupar demasiado espacio. El TDA7294 es ideal para televisores modernos que se esfuerzan por ofrecer una sensación de audio cinematográfica en los entornos caseros. Al implementar este amplificador, los fabricantes pueden lograr un equilibrio entre el diseño elegante y la función superior.
