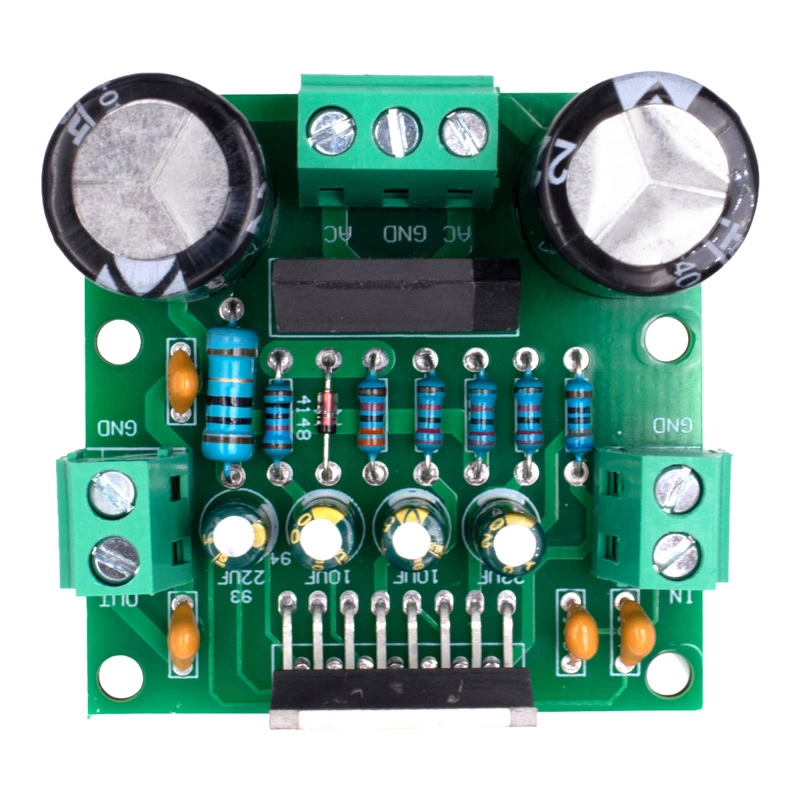

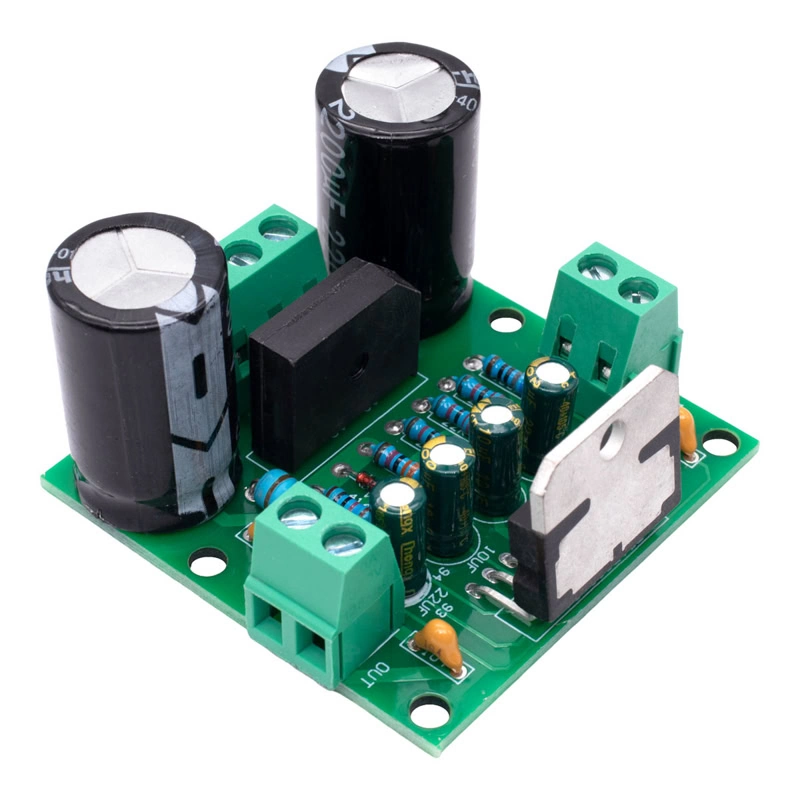

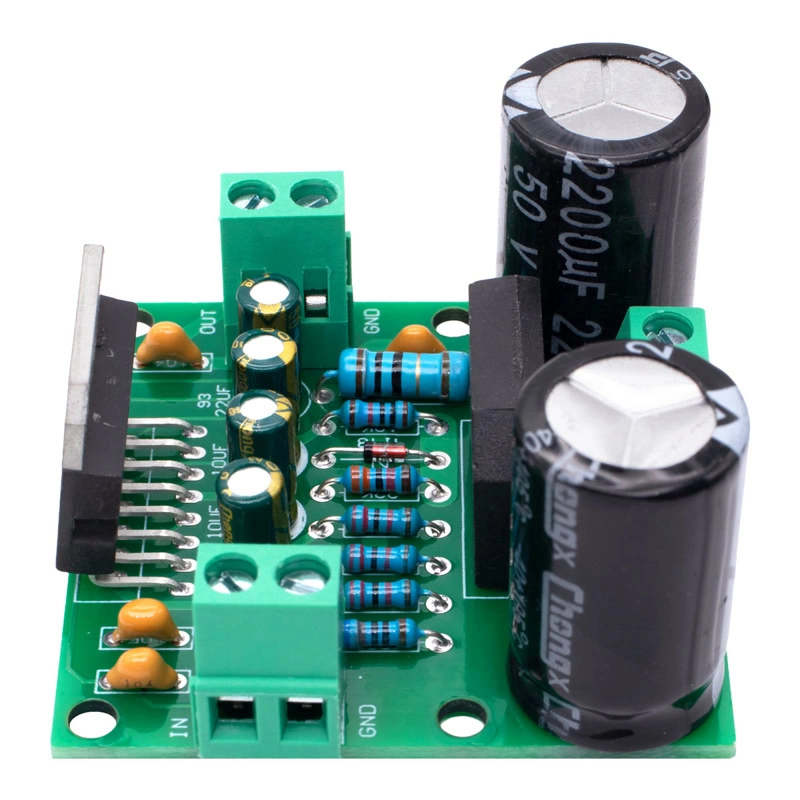

TDA7294 Amplificador de Audio Mono 100W

INFORMACIÓN

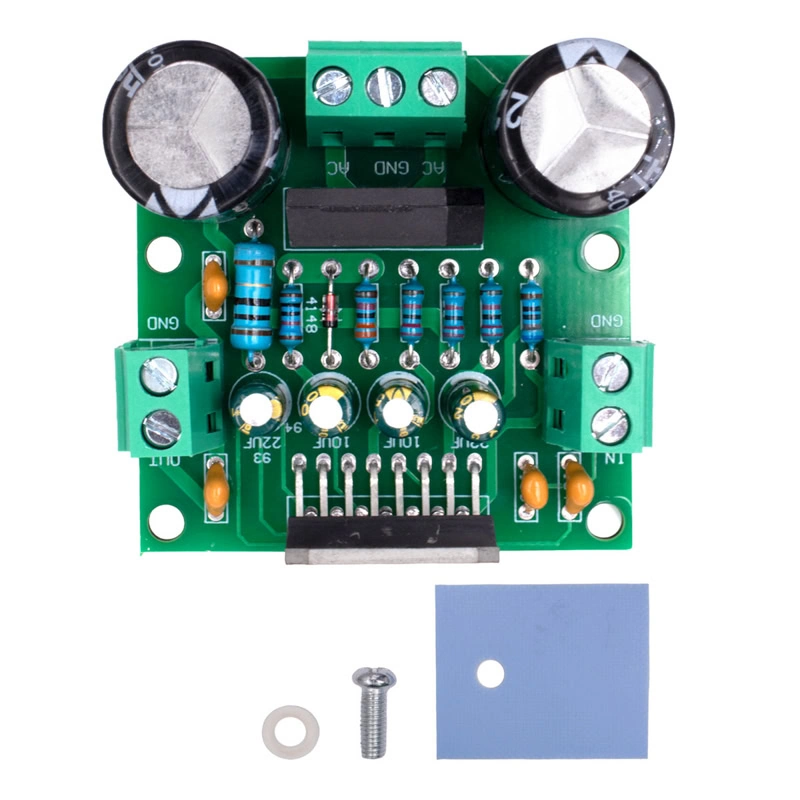

El TDA7294 Amplificador de Audio Mono 100W es un circuito integrado de alta potencia diseñado para amplificar señales de audio con excelente fidelidad y baja distorsión, es un amplificador clase AB, lo que le permite ofrecer un buen equilibrio entre eficiencia y calidad sonora, pudiendo entregar hasta alrededor de 100 W en su salida de audio tipo mono, con una fuente adecuada y buena disipación térmica (debe llevar disipador). Incluye: 1 PAD térmico (tornillo, parche, cople).

El TDA7294 Amplificador de Audio Mono 100W se utiliza en una gran variedad de aplicaciones donde se requiere potencia y buena calidad de sonido. Es común en amplificadores Hi-Fi caseros, subwoofers activos, sistemas de cine en casa, bafles autoamplificados y proyectos de audio DIY. También se emplea en monitores de estudio de gama media, refuerzos de sonido para instrumentos y pequeños sistemas de sonido para eventos o espacios cerrados.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de Amplificador: Clase AB.
• Chip: TDA7294.
• Voltaje de Alimentación: 12 – 34 VAC.
• Corriente Máxima: 1 A.
• Número de Canales: 1 (Mono).
• Salida de Audio: Mono.
• Impedancia de Salida (Altavoz): 4 Ω / 8 Ω.
• Resistencia: 4 – 8 R del altavoz de frecuencia media – alta.
• Potencias:
  • Sin Distorsión: 85 W.
  • Con Distorsión: 100 W.

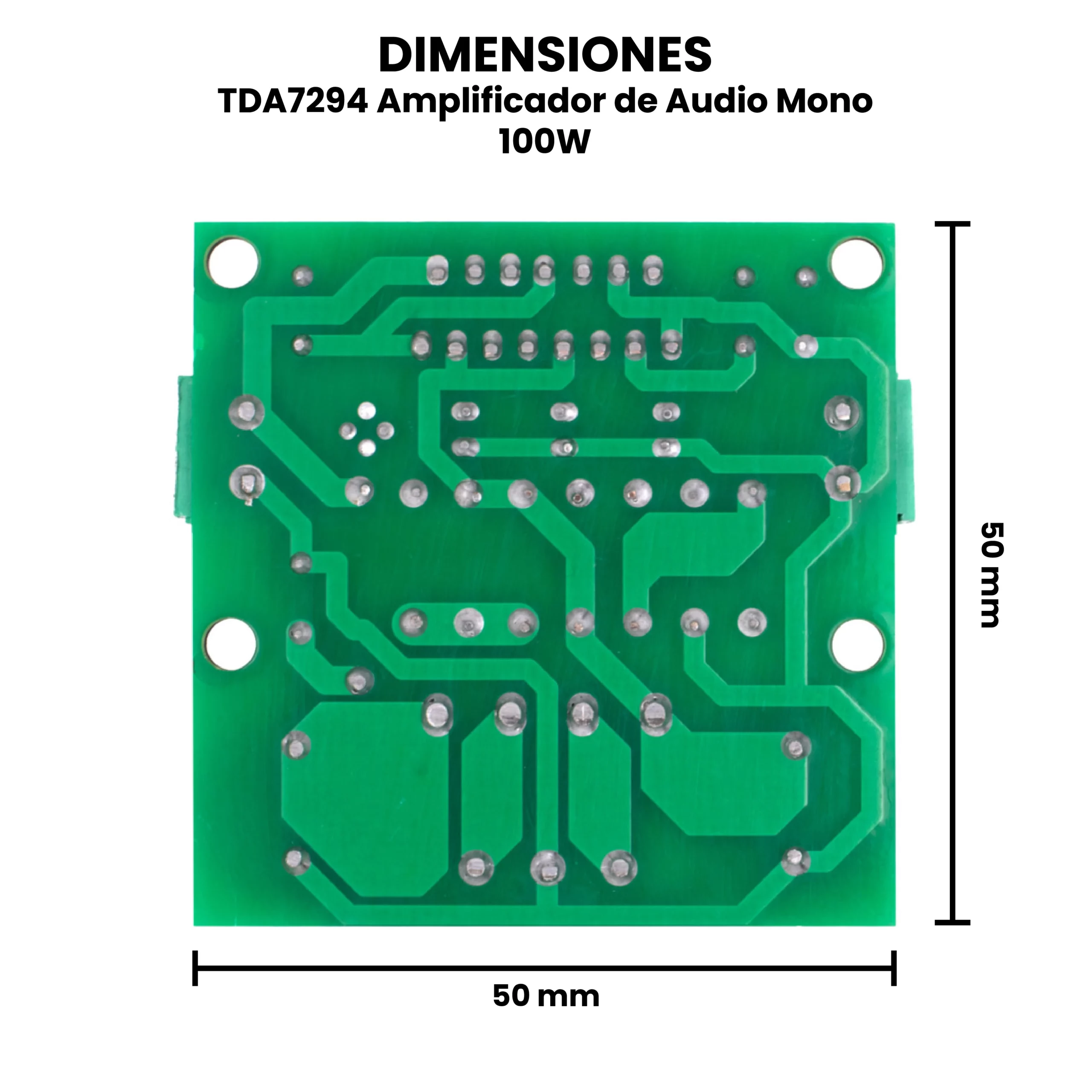

• Dimensiones: 50 mm x 50 mm x 28 mm.
• Peso: 45 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

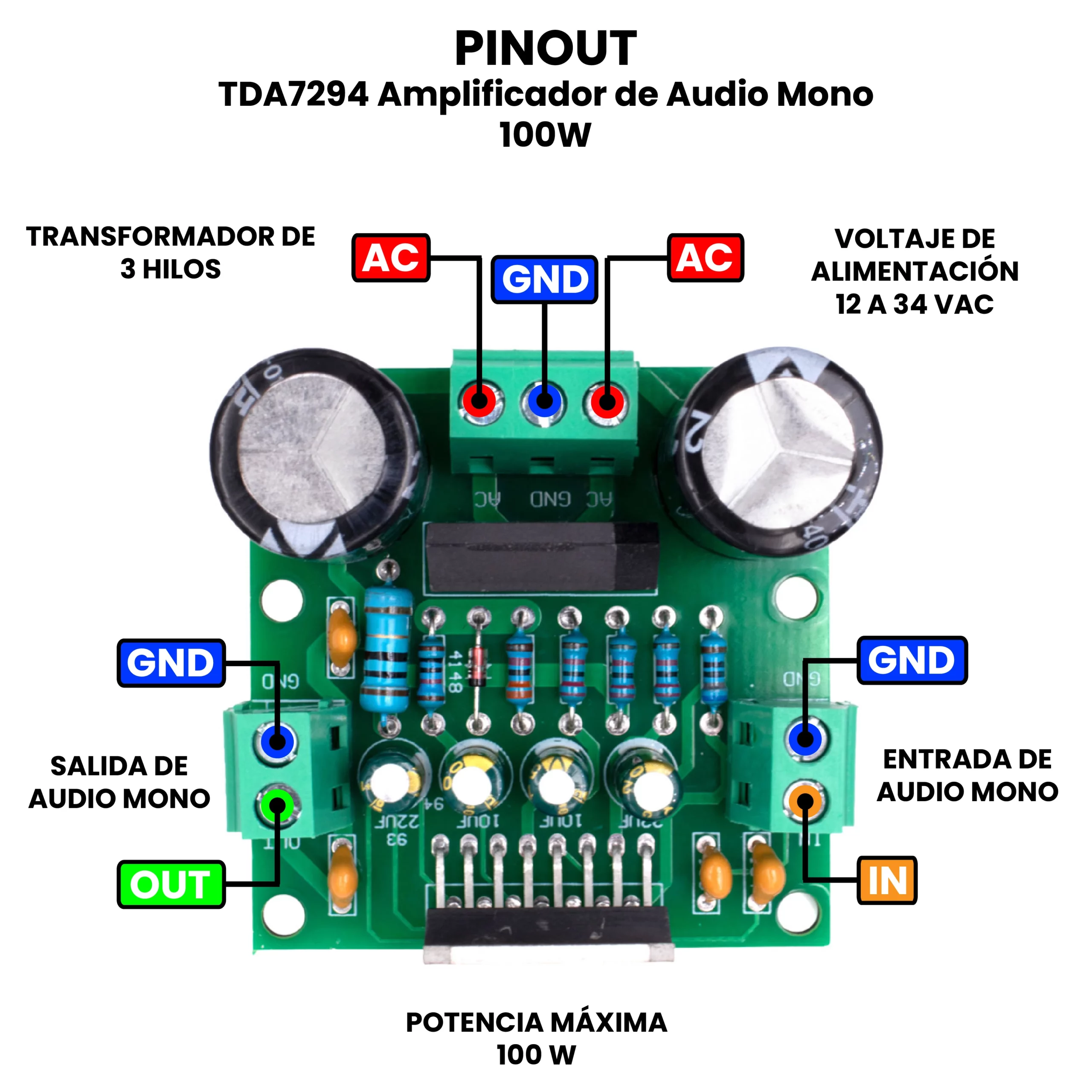

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Qué es un amplificador Clase AB?

Los amplificadores AB son dispositivos electrónicos diseñados para amplificar señales de audio. Su principal característica es su eficiencia y fidelidad excepcionales. Su nombre proviene de la combinación de las clases A y B, reflejando su capacidad para operar en ambos modos. Los amplificadores AB combinan la eficiencia de ambos amplificadores. La principal diferencia entre los amplificadores de clase AB y otros tipos, como los de clase A, reside en su forma de gestionar las señales de audio. Mientras que los amplificadores de clase A amplifican la señal completa, los amplificadores AB solo amplifican una parte de la señal en cada ciclo.

La eficiencia de un amplificador se refiere a la relación entre la potencia de salida y la potencia consumida. Los amplificadores AB destacan por su eficiencia, ya que logran un equilibrio óptimo entre la eficiencia de los amplificadores de clase B y la calidad de sonido de los de clase A. Este equilibrio se traduce en un rendimiento excepcional y una menor generación de calor en comparación con los amplificadores de clase A. En situaciones de baja potencia, operan en modo clase A, brindando una reproducción precisa y detallada. Asimismo, cuando se requiere más potencia, cambian al modo clase B. De esta manera, se aprovecha la eficiencia para proporcionar la potencia necesaria sin comprometer la calidad de sonido.

Recomendaciones de Uso.

1. Esté módulo, ya incluye rectificador y filtro, por lo que se debe usar un transformador de 3 hilos, NO LO ALIMENTES CON CC, LO DAÑARAS.
2. El IC genera mucho calor, por lo que es necesario instalar un disipador de calor lo suficientemente grande en cualquier circunstancia mientras está encendido.
3. Esté módulo es mono, para un sonido estéreo se requieren dos.
4. Añadir ventilador si se usará a potencia alta por periodos largos.
5. Preferir altavoces de 8 ohms para mayor estabilidad.
6. Usar cables de señal cortos y blindados para evitar ruido.
7. No conectar ni desconectar bocinas con el equipo encendido.
8. Evitar cortocircuitos en la salida del amplificador.
9. Colocar un fusible en la línea de alimentación.
10. Usar un filtro pasa-bajos si se destina a graves.
