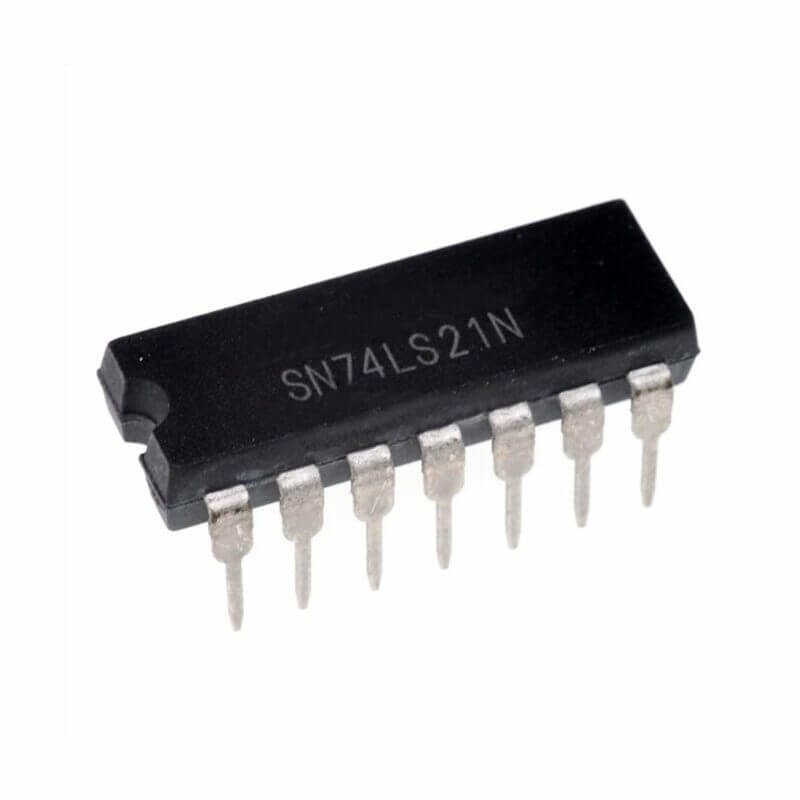

SN74LS21N Compuerta Lógica Dual AND TTL DIP-14

$ 15.00

54 disponibles

CANTIDAD	PRECIO
25 piezas	$ 12.70
100 piezas	$ 11.12
200 piezas	$ 8.90

SKU: AR3597 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 14 DIP, 2 PUERTAS, 33 MHz, 4 ENTRADAS, and, SN74LS21N, THT, ttl

INFORMACIÓN

El SN74LS21N AND es un circuito integrado de puerta lógica digital tipo TTL , contiene 2 puertas AND de 4 entradas y para realizar operaciones lógicas en entradas binarias. Cuenta con 14 pines (THT) y funciona en un rango de voltaje entre

El SN74LS21N AND se usa comúnmente en circuitos digitales para aplicaciones tales como procesamiento de datos, acondicionamiento de señales y sistemas de control.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Puerta Lógica
Matrícula: SN74LS21N
Función Lógica: AND
Número de Puertas: 2
Entradas: 8
Salidas: 2
Frecuencia de Operación: 33 MHz
Retraso de propagación: 9 ns
Encapsulado: PDIP
Bits: 2 bit
Pines: 14 Pines
Voltaje de funcionamiento:4.75 V a 5.25 V, recomendable 5V
Corriente
- Salida: 8 mA
- Funcionamiento: 2.5 uA
Temperatura de trabajo: 0°C a +70°C
Dimensiones: 6.35×19.3x 4.57 mm
Peso: 1g

DOCUMENTACIÓN Y RECURSOS

Datasheet

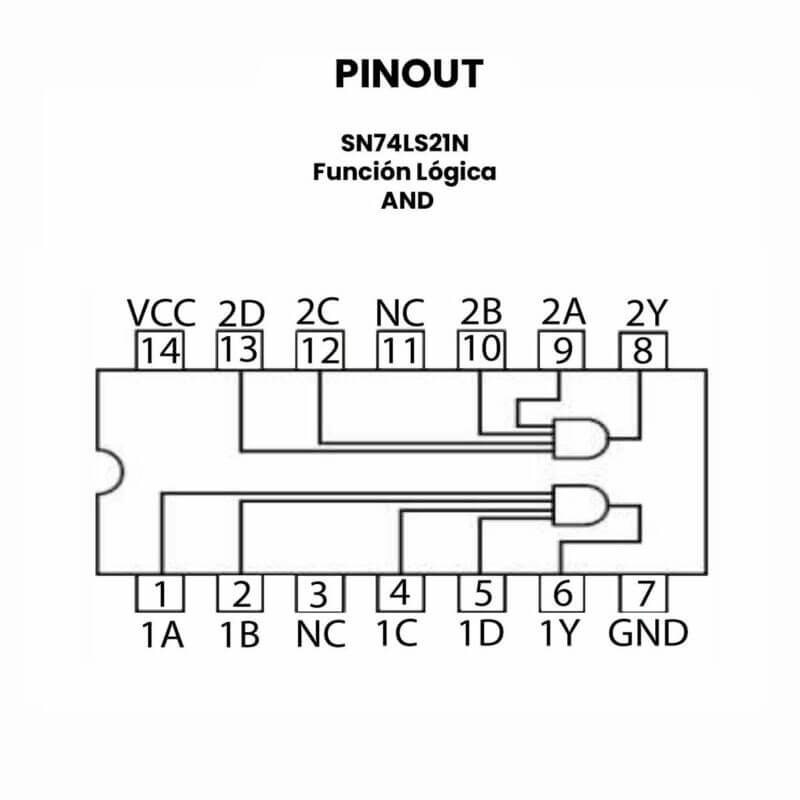

Pinout

INFORMACIÓN ADICIONAL

Recomendaciones de al usar el SN74LS21N AND

Para usar el SN74LS21N, deberá seguir estos pasos básicos:

Determine la operación lógica que desea realizar: El SN74LS21N es un IC de compuerta AND de 4 entradas. Por lo tanto, realiza la operación lógica AND en cuatro entradas binarias.
Conecte la alimentación y la tierra: conecte el pin VCC del IC a la fuente de alimentación positiva (5 V recomendable) y el pin GND a tierra.
Conecte las entradas: conecte las cuatro entradas binarias a los pines de entrada correspondientes del IC (pines 1, 2, 4 y 5).
Conecte la salida: conecte el pin de salida del IC (pin 3 y pin 6) a la entrada de la siguiente puerta lógica o a la carga que desea controlar.
Agregue capacitores de desacoplamiento: para reducir el ruido, se recomienda agregar capacitores de desacoplamiento entre los pines VCC y GND del IC.
Verifique la operación lógica: aplique entradas binarias al IC y verifique que la salida sea consistente con la operación lógica esperada.

Nota: Los detalles de pinout y conexión del SN74LS21N pueden variar según el fabricante y el tipo de paquete. Por lo tanto, es esencial consultar la hoja de datos proporcionada por el fabricante para obtener información precisa.
