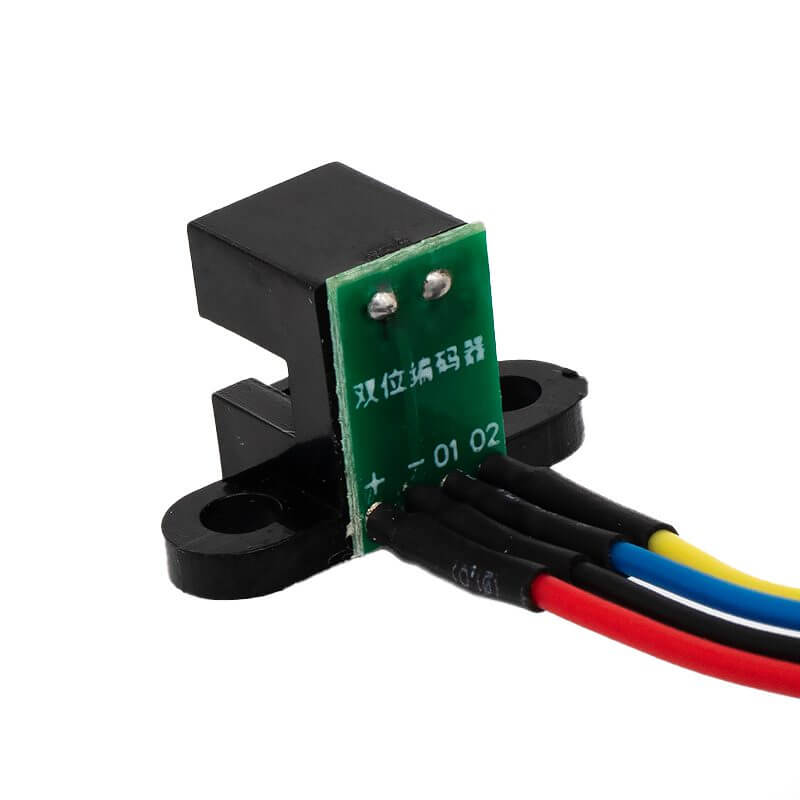

Sensor de Velocidad Fotoelectrico Encoder 100 Pulsos

AR2746 - Sensor de Velocidad Fotoeléctrico Encoder 100 Pulsos PINOUT

Sensor de Velocidad Fotoelectrico Encoder 100 Pulsos - Imagen 3

Sensor de Velocidad Fotoelectrico Encoder 100 Pulsos - Imagen 4

Sensor de Velocidad Fotoelectrico Encoder 100 Pulsos

$ 158.00

33 disponibles

CANTIDAD	PRECIO
10 piezas	$ 141.86
25 piezas	$ 128.80
35 piezas	$ 117.94

SKU: AR2746 Categorías: MOVIMIENTO, POSICIÓN, SENSORES Etiquetas: 100 pulsos, encoder, Fotoeléctrico, medidor, movimiento, ms, sensor, sensor de velocidad, Tacómetro, velocidad, velocimetro

INFORMACIÓN

El Sensor de Velocidad Fotoeléctrico Encoder de 100 Pulsos es un dispositivo utilizado para medir la velocidad de rotación, posición o dirección de giro de un eje o motor. Funciona mediante un disco ranurado acoplado al eje que gira frente a un emisor y receptor fotoeléctrico (generalmente un LED infrarrojo y un fototransistor). A medida que el disco gira, las ranuras interrumpen el haz de luz, generando pulsos eléctricos que el sistema de control interpreta. Cada vuelta completa del disco produce 100 pulsos, lo que permite obtener una alta precisión en la medición del movimiento. Ea normalmente como interruptor de sensor de posición (interruptor de límite) o como sensores de codificador de posición utilizados para encontrar la posición de la rueda.

El Sensor de Velocidad Fotoeléctrico Encoder de 100 Pulsos se utiliza ampliamente en sistemas de control de motores, medición de velocidad angular, cuantificación de desplazamiento y robótica móvil, donde es necesario conocer con precisión la posición o las revoluciones de un eje. También se emplea en impresoras 3D, robots seguidores de línea, vehículos autónomos y máquinas CNC, para controlar la velocidad o el movimiento lineal mediante retroalimentación. Es compatible con una amplia gama de tarjetas de desarrollo, como Arduino (UNO, Mega, Nano), Raspberry Pi, ESP32, ESP8266, STM32, y PIC, gracias a que sus señales de salida digitales son fácilmente interpretadas por los pines de entrada de estos microcontroladores.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de sensor: Fotoeléctrico por ranura (encoder incremental).
Número de pulsos por vuelta: 100 pulsos.
Tensión de alimentación: 3.3 V a 5 VDC.
Tipo de salida: Digital (cuadrada).
Sensor óptico: Emisor y receptor infrarrojo.
Consumo de corriente: Aproximadamente 15 mA.
Velocidad máxima de rotación: 5000 rpm aprox.
Longitud de los cables: 20 cm aprox.
Incluye: Espaciador con tuerca de Nylon.
Dimensiones Disco:
- Diámetro Exterior: 22 mm.
- Agujero: 3.5 mm.
- Grosor: 0.3 mm.
Dimensiones Sensor: 20 mm x 10 mm x 9 mm.
Peso: 5 g.

DOCUMENTACIÓN Y RECURSOS

Pinout

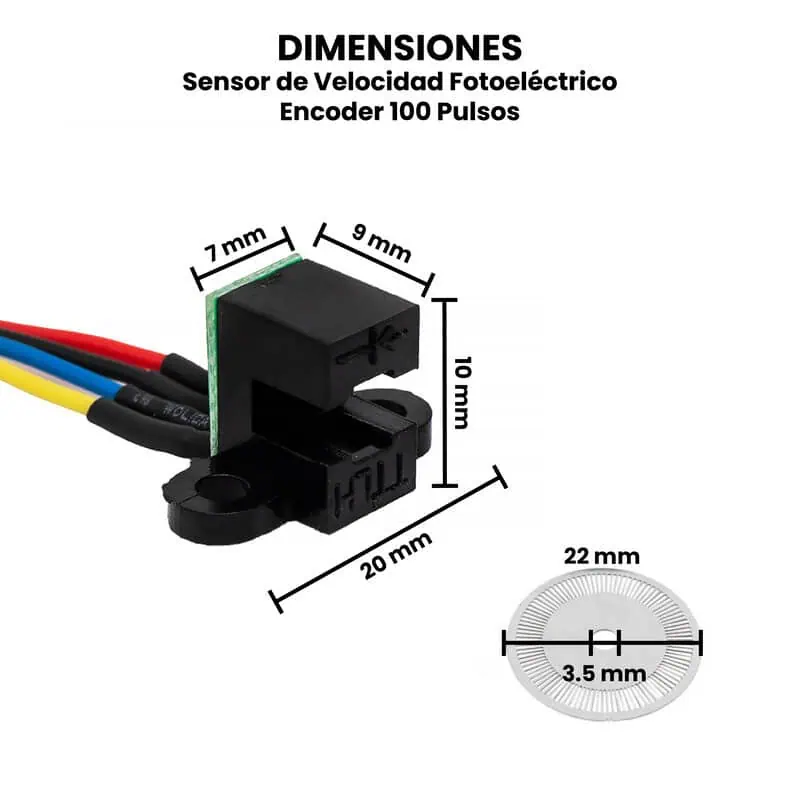

Dimensiones

INFORMACIÓN ADICIONAL

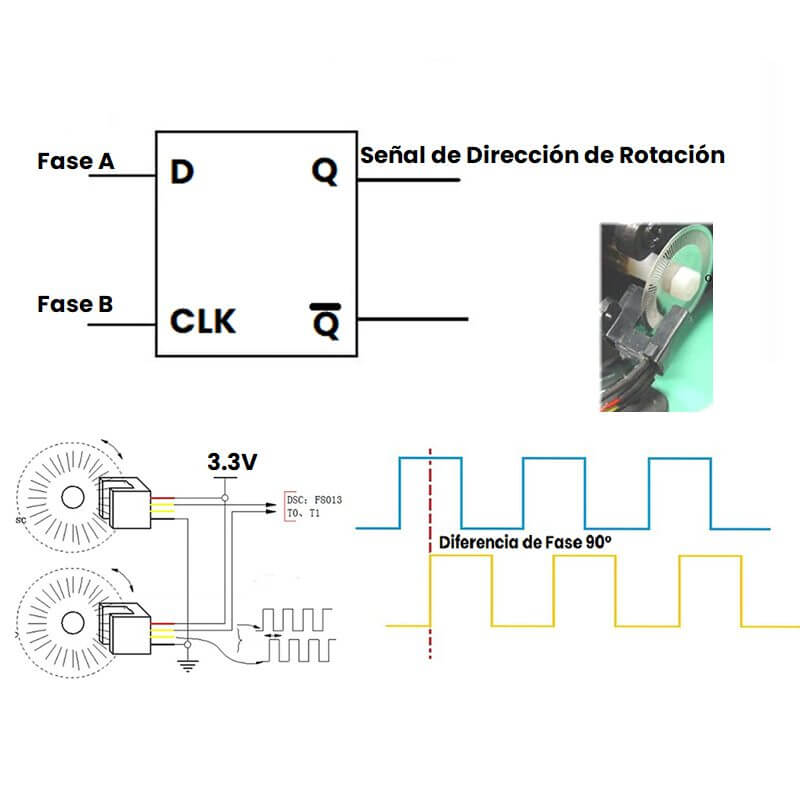

Funcionamiento.

El módulo consta de LED IR y fotodiodo montados uno frente y el otro encerrado en el cuerpo de plástico. El funcionamiento del sensor de velocidad se cuenta con dos entradas: amarilla y azul. Siendo ambas niveles de señal TTL pueden conectarse directamente a la tarjeta de desarrollo o microcontrolador.

La medición positiva o negativa es basada en la diferencia entre los niveles.
