Sensor de Presión de Agua Analógico SEN0257

INFORMACIÓN

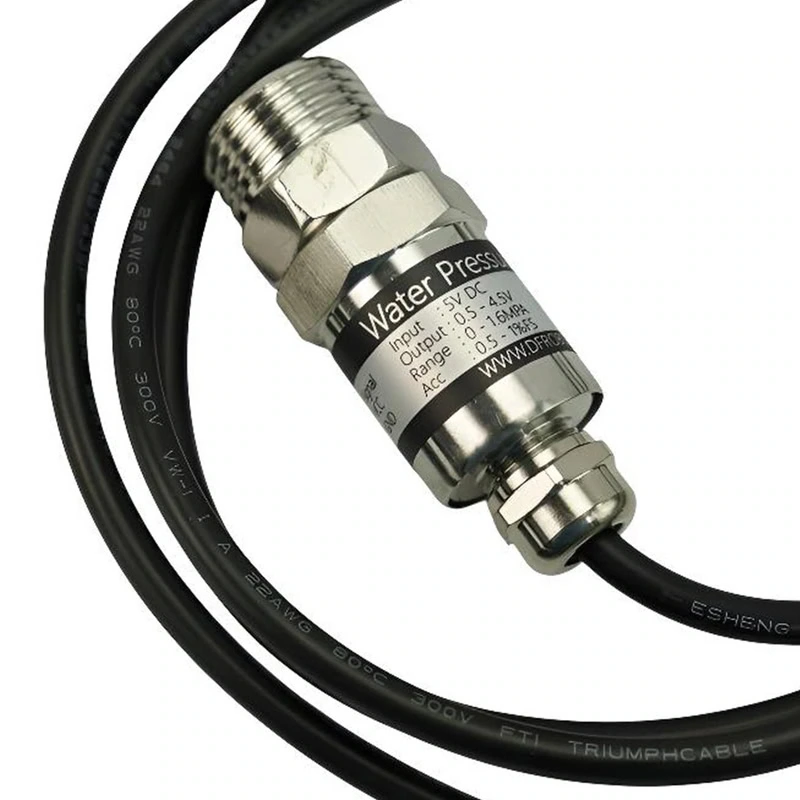

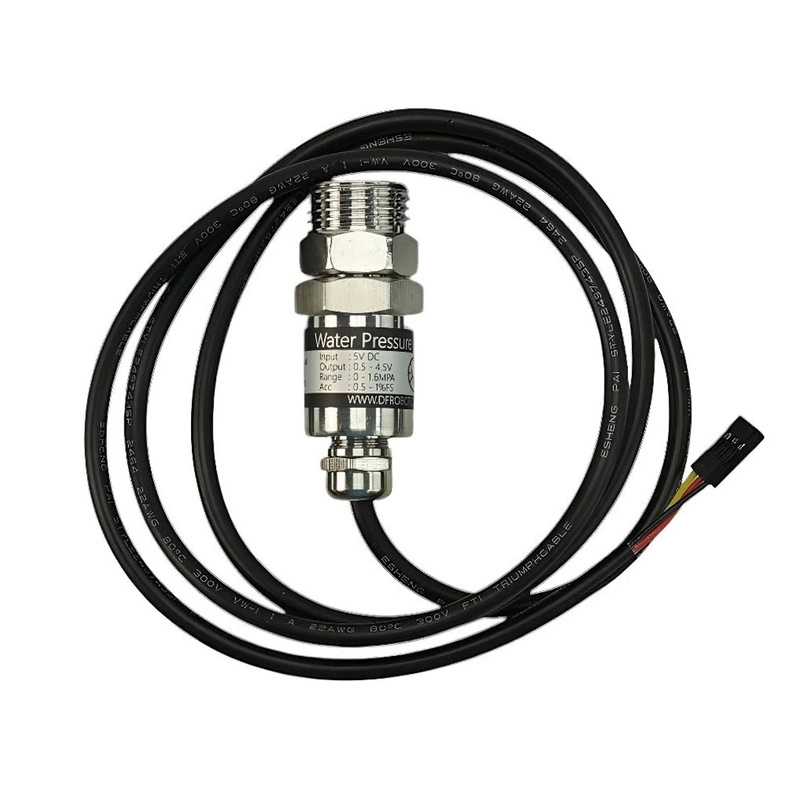

El Sensor de Presión de Agua Analógico SEN0257 de DFRobot es un dispositivo diseñado para medir la presión en sistemas de agua. Funciona con una entrada de 5V y ofrece una salida lineal de voltaje entre 0.5 y 4.5V, lo que permite conectarlo fácilmente a placas de desarrollo como Arduino, especialmente cuando se utiliza con la interfaz DFRobot Gravity. Gracias a su diseño resistente y su rosca estándar G1/4 con adaptador G1/2, es ideal para integrarse en diferentes instalaciones de agua, como tuberías domésticas, sistemas de riego, acuarios y más.

Este sensor es perfecto para proyectos de automatización, hogares inteligentes y aplicaciones de IoT, ya que permite monitorear la presión del agua en tiempo real. Su nivel de protección IP68 lo hace apto para entornos exigentes, incluso en exteriores como ríos, lagos o tanques. Al combinarlo con otros dispositivos como válvulas solenoides y medidores de flujo, puedes crear sistemas inteligentes de control y diagnóstico, asegurando un funcionamiento eficiente y seguro de tus equipos hidráulicos.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Marca: DFROBOT
• Matrícula: SEN0257
• Medio: líquido/gas sin corrosión
• Rango de medición de presión: 0~1.6 Mpa
• Voltaje de entrada: +5 VCC
• Voltaje de salida: 0.5~4,5 V
• Precisión de medición: 0.5 % ~ 1 % FS (0.5 %, 0 ~ 55 °C)
• Roscado: G1/4
• Adaptador: G1/2 a G1/4
• Nivel de impermeabilidad: IP68
• Temperatura de funcionamiento: -20~85 °C
• Tiempo de respuesta: <2.0 ms
• Corriente de reposo: 2.8 mA
• Presión de funcionamiento normal: ≤2.0 Mpa
• Vida útil: ≥10’000’000 veces (10 millones)
• Peso: 122g

DOCUMENTACIÓN Y RECURSOS

• Wiki

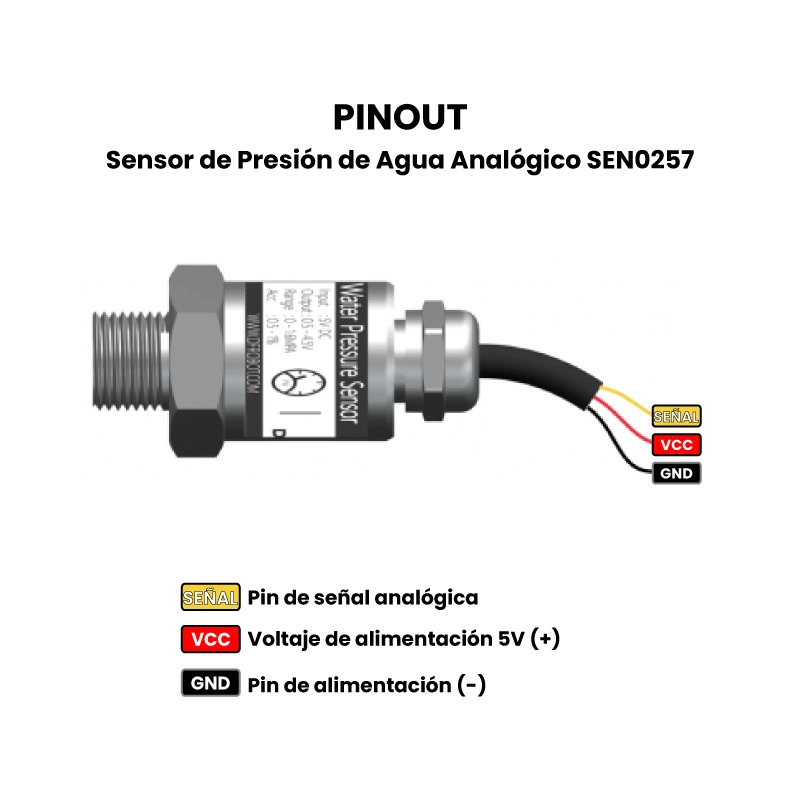

• Pinout

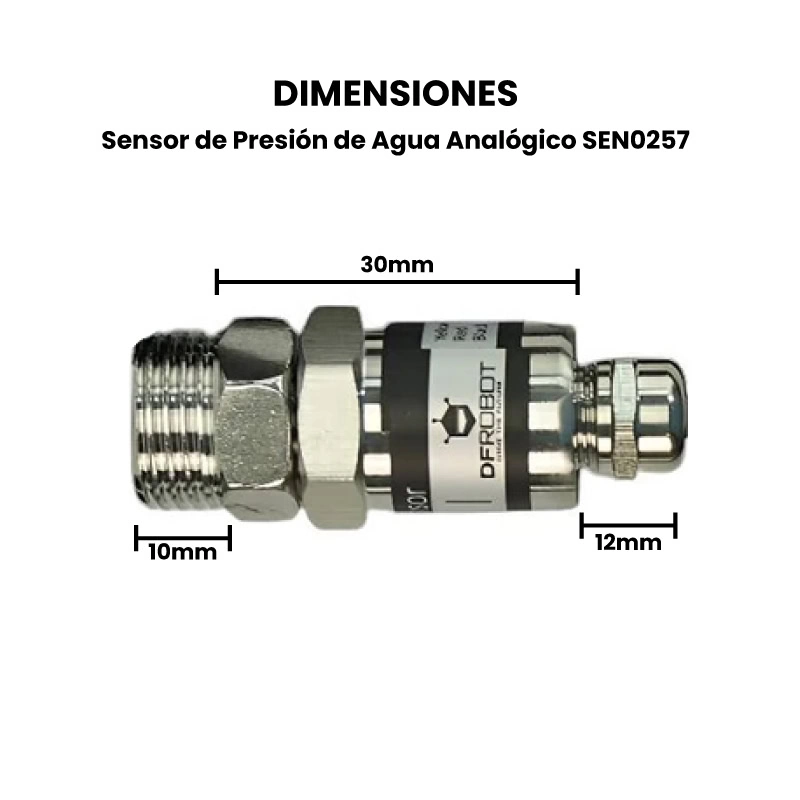

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Monitoreo de presión en sistemas de agua domésticos.
• Sistemas de riego en jardines, huertos o granjas.
• Medición de presión en acuarios y estanques.
• Control de presión en bombas de agua.
• Detección de presión y nivel de agua en tanques.
• Sistemas de automatización para hogares inteligentes.
• Proyectos de IoT relacionados con la gestión de agua.
• Supervisión en entornos exteriores como ríos y lagos.
• Diagnóstico de fugas o fallas en tuberías.

Recomendaciones de uso

• Instalar el sensor en una zona donde no esté expuesto a golpes o vibraciones excesivas.
• Asegurarse de que el medio a medir sea líquido o gas no corrosivo, evitando su uso con sustancias químicas agresivas.
• Utilizar la rosca G1/4 o el adaptador G1/2 para una instalación segura y evitar fugas.
• No exceder la presión máxima de operación de 2.0 MPa para prevenir daños en el sensor.
• Mantener la temperatura de operación entre -20 °C y 85 °C para un funcionamiento estable.
• Conectar correctamente los cables: rojo (VCC 5V), negro (GND) y amarillo (señal).
• Probar el sensor en condiciones controladas antes de incorporarlo a un sistema definitivo.
• Evitar doblar o estirar en exceso el cable para prevenir daños internos.
• Si se utiliza en exteriores, proteger las conexiones eléctricas para evitar la entrada de agua.
• Realizar mantenimientos periódicos para verificar la integridad del sensor y la limpieza de las conexiones.
