Sensor de Estación Meteorológica con Caja de Rejilla

INFORMACIÓN

El sensor de estación meteorológica con caja de rejilla es un dispositivo para el monitoreo de condiciones climáticas en exteriores. Disponibles con las siguientes características:

• PM2.5 + PM10 + Temperatura y Humedad
• Presión Atmosférica + Temperatura y Humedad
• Luz + Presión Atmosférica + CO₂ + Temperatura y Humedad

Gracias a su carcasa tipo rejilla impermeable, este sensor ofrece alta resistencia a la lluvia, nieve, los rayos UV y la exposición solar directa, lo que lo hace ideal para estaciones meteorológicas, sistemas de automatización ambiental y aplicaciones de control de calidad del aire.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Sensor de estación meteorológica
• Modelo: SN-300BYH-M
• Pines: 4p
• Estándar de comunicación: RS-485A
• Voltaje de alimentación: 10 a 30V DC
• Modelos disponibles:
  • PM2.5 + PM10 + Temperatura y Humedad
  • Presión Atmosférica + Temperatura y Humedad
  • Luz + Presión Atmosférica + CO₂ + Temperatura y Humedad
• Longitud de cable: 2m
• Dimensiones: 14cm x 14cm x 16cm
• Peso: 535g

Temperatura y Humedad

• Rango
  • Temperatura: -40°C a 80°C
  • Humedad relativa: 0% a 100%
• Precisión:
  • Temperatura: ±0.5°C (25°C)
  • Humedad relativa: ±3% HR (60%, 25°C)
• Tiempo de respuesta: <15s (Velocidad del viento de 1m/s)

PM2.5 + PM10

• Rango: 0-1000ug/m3
• Resolución: 1ug/m3
• Temperatura de trabajo: -20°C a 60°C
• Exactitud:
  • Eficiencia de partículas: 50% a 0.3u, 98% a >= 0.5um
  • Presión PM2.5:  ±3% FS a 0 a 100ug/m3, 25°C y 50% HR
• Tiempo de respuesta: 90s

Dióxido de carbono CO₂

• Rango: 0-5000ppm
• Exactitud: ± 50ppm + 3% FS a 25°C, 400 a 5000ppm
• Temperatura de trabajo: -20°C a 60°C
• Tiempo de respuesta: <10s (Velocidad del viento de 1m/s)
• Estabilidad a largo plazo: <30 ppm/y

Luz

• Rango de medición: 0 a 200.00 lux
• Exactitud: ±7% (25°C)
• Temperatura de trabajo: -20°C a 60°C
• Estabilidad a largo plazo: <5%/y
• Velocidad de respuesta: 0.1s

Presión Atmosférica

• Rango de medición: 0-120KPa
• Exactitud: ±0.15KPa a 25°C 101KPa
• Temperatura de trabajo: -40°C a 60°C
• Estabilidad a largo plazo: <5%/y
• Velocidad de respuesta: -0.1KPa/y

---

DOCUMENTACIÓN Y RECURSOS

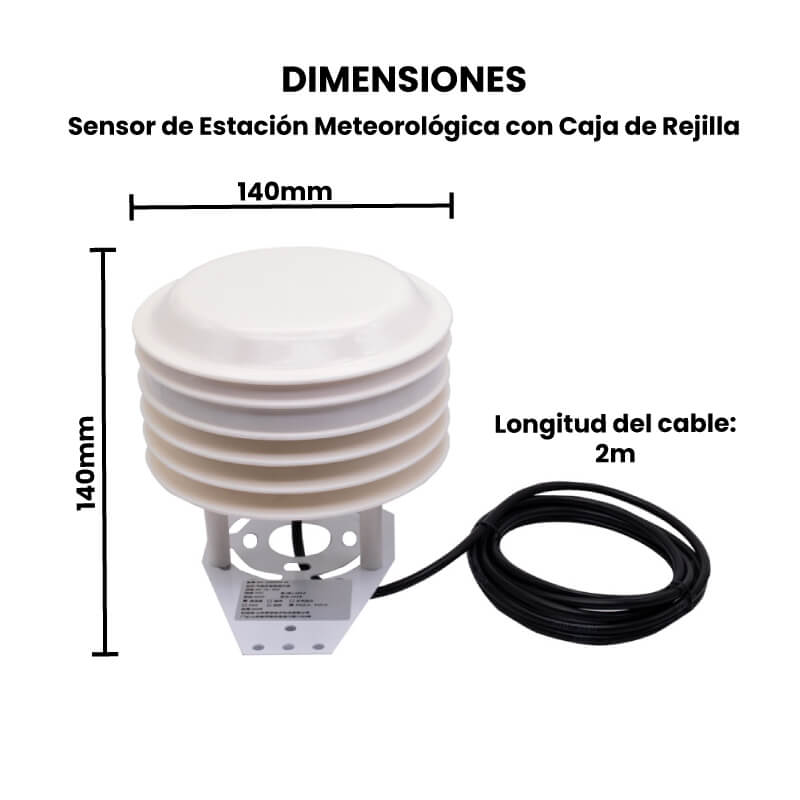

• Dimensiones

---

INFORMACIÓN ADICIONAL

Pines de Conexión – Interfaz RS-485

El sensor utiliza una interfaz RS-485 de 4 pines con los siguientes cables de conexión y colores:

• VCC (Marrón): Alimentación de 10V a 30V
• GND (Negro): Tierra o masa
• A / D+ (Amarillo): Línea de datos positiva (RS-485 A)
• B / D− (Azul): Línea de datos negativa (RS-485 B)

Aplicaciones del Sensor Ambiental Multifunción SN-300BYH-M

1. Estaciones meteorológicas:  Medición de variables climáticas como temperatura, humedad, presión atmosférica, y luz solar. Ideal para monitoreo en zonas rurales, urbanas, agrícolas o de investigación.

2. Monitoreo de calidad del aire: Detecta concentraciones de partículas PM2.5 y PM10, así como niveles de CO₂. Perfecto para zonas urbanas, áreas industriales o interiores donde se busca controlar la salud ambiental.

3. Automatización ambiental: Puede integrarse en sistemas IoT para activar ventilación, humidificadores o sistemas de control climático basados en condiciones ambientales en tiempo real. Muy útil en invernaderos, granjas o edificios inteligentes.

4. Sistemas de ventilación y climatización inteligente (HVAC): Los datos de CO₂, humedad y temperatura permiten optimizar el uso de sistemas HVAC para mejorar la eficiencia energética y el confort.

5. Aplicaciones en agricultura de precisión: Los agricultores pueden usar los datos para ajustar el riego, ventilación y protección de cultivos.

6. Zonas educativas, laborales y hospitalarias: Supervisión continua de la calidad del aire en interiores para garantizar condiciones saludables.

7. Análisis de impacto ambiental: Evaluación de entornos afectados por contaminación o cambios climáticos mediante monitoreo prolongado de partículas y gases.

---
