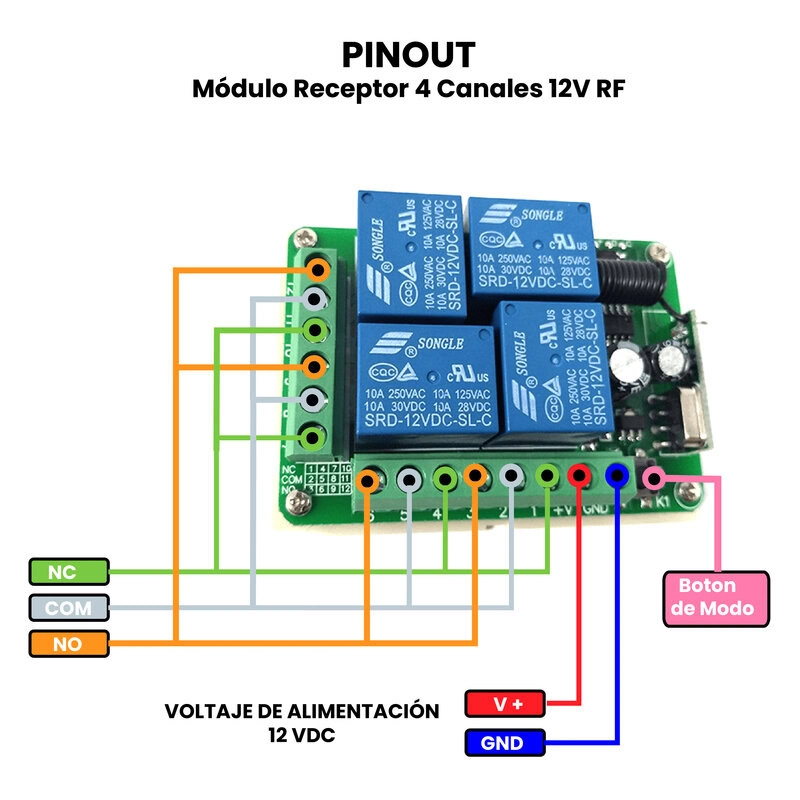

AR1788 - Relay Control Remoto 4 Canales 12v 433 Mhz Inalámbrico Rf PINOUT

Modulo Receptor 4 Canales 12V RF y Control Remoto Inalambrico 433 Mhz

Name: Modulo Receptor 4 Canales 12V RF y Control Remoto Inalambrico 433 Mhz
SKU: 61749
Availability: InStock

Rango de precios: desde $ 97.00 hasta $ 189.00

Modulo / Control:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: INALÁMBRICOS, MÓDULOS, RF & LORA Etiquetas: 4 canales, 433MHz, control, inalámbricas, INALAMBRICO, Inalámbrico Rf, MHz, modulo, relay, rele, relevador, remoto, RF

INFORMACIÓN

El Módulo Receptor 4 Canales 12V RF con Control Remoto Inalámbrico 433 MHz es un dispositivo electrónico diseñado para activar o desactivar hasta cuatro circuitos de manera remota mediante radiofrecuencia. Funciona recibiendo la señal emitida por un control inalámbrico a 433 MHz, la cual es decodificada por el receptor para accionar relevadores internos que permiten encender, apagar o conmutar diferentes aparatos eléctricos o electrónicos conectados a él. Disponible por separado los siguientes productos:

Módulo receptor 4 canales 12V RF con control remoto emisor de 433 Mhz en carcasa de plástico.
Control remoto emisor de 433 Mhz.

Son utilizados en conjunto para establecer un sistema de control remoto inalámbrico que permite activar o desactivar dispositivos electrónicos a distancia, proporcionando una solución conveniente y flexible para controlar múltiples dispositivos desde un solo control remoto. Al operar con 12 V, se integra fácilmente en sistemas de automatización, iluminación, control de accesos, motores o cerraduras eléctricas. Además, ofrece distintos modos de funcionamiento como momentáneo, conmutado o de retención, lo que lo hace versátil y adaptable a diversas aplicaciones prácticas en el hogar, la industria o proyectos de electrónica.

ESPECIFICACIONES Y CARACTERÍSTICAS

Módulo Receptor 4 Canales 12V RF

Modelo: KR1204-4.
Tipo: Módulo receptor 12 V 4 vías y mando a distancia.
Incluye:
- Carcasa.
- Control RF 433 Mhz ¡SIN FUNCIÓN DE CLONACIÓN!
- Módulo receptor con 4 vías.
Voltaje de funcionamiento: 12 VDC.
Corriente Soportada: 10 A máx.
Corriente de reposo: 5 mA.
Frecuencia de funcionamiento: 433 Mhz.
Modo de modulación: ASK.
Sensibilidad de recepción: > 104 dbm.
Rango de control remoto: > 50 m (espacio libre).
Modo de salida: contacto seco/salida de tensión.
Conexión por cable: Terminal fijo.
Modo de emparejamiento: Código de aprendizaje inteligente.
Modo de trabajo: momentáneo / alternar / enganche, etc.
Soporta hasta 5 controles.
Temperatura de funcionamiento: -30+ 80 grados (℃).

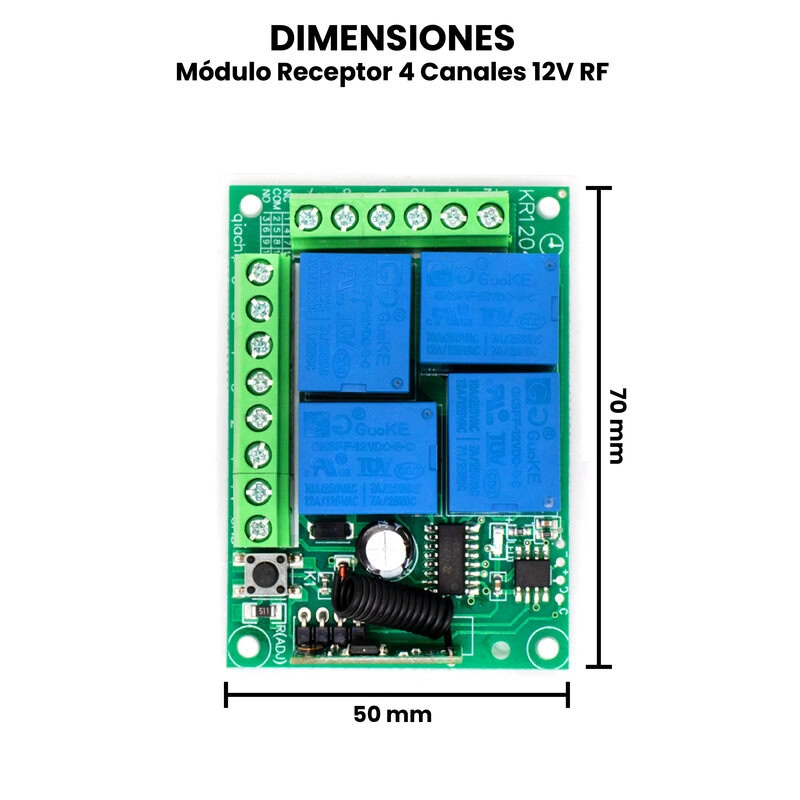

Dimensiones PCB: 70 mm x 50 mm x 50 mm.
Peso: 111 g.

Control remoto (Emisor)

Número de modelo: KT16-4.
Materiales: ABS.
Canal: 4 canales.
Tipo de codificación: Código de aprendizaje (EV1527).
Frecuencia: 433 MHz.
Sistema de Modulación: ASK.
Potencia de transmisión: +13 dbm.
Corriente de trabajo: <25 mA.
Distancia de control remoto: 50 m (Tenga en cuenta que la distancia de 100 m es la distancia ideal sin ningún bloqueo ni interferencia de señal. Subiría y bajaría entre un 10 % y un 50 % con el bloqueo y la interferencia de señal).
Control remoto ¡SIN FUNCIÓN DE CLONACIÓN!
Incluye batería(s)*.
Dimensiones: 70 mm x 50 mm x 30 mm.
Peso: 33 g.

* El modelo y número de baterías puede variar entre usar una CR2032 o dos CR2016.

Adquiera sus baterías haciendo clic aquí

Control Remoto 433 Mhz 1527 Control Garaje

Tipo: Control remoto RF.
Materiales: ABS.
Canal: 4 canales.
Frecuencia: 433 MHz.
Frecuencia de trabajo: 433.92 MHz.
Potencia de transmisión: ≥10 mW.
Desviación de frecuencia: ± 0.2 MHz.
Velocidad de transmisión: 50–60 KHZ.
Distancia de transmisión: 50 ~ 100 metros (abierto).
Funciones: Borrado, clonación y recuperación de últimos datos; adquiera sus baterías haciendo clic aquí
Tipo de batería(s): El modelo y número de baterías puede variar entre usar una CR2032 o dos CR2016.
Dimensiones: 70 mm x 50 mm x 30 mm.
Peso: 33 g.

*Nota: Para vincular estos controles al módulo receptor, es necesario borrar los datos del control y clonar el código del control que integra el módulo receptor. En información adicional se explican los pasos necesarios, de lo contrario el control no podrá realizar las funciones correspondientes.

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

Módulo de 4 Canales: Configuraciones y pruebas de funcionamiento – UNIT Electronics

INFORMACIÓN ADICIONAL

¿Para qué sirve Módulo Receptor 4 Canales?

Este módulo sirve para control de RF ya sea para puertas, ventanas, acceso de entrada, control industrial y sistemas de seguridad de alarmas. Este tipo de módulos están diseñados para controlar una amplia variedad de dispositivos electrónicos mediante radiofrecuencia.

Nota: Todos los siguientes modos de trabajo deben implementarse con el control remoto que incluye el módulo receptor 4 canales 12V RF, para agregar otro control diferente al que incluye el módulo seguir los pasos que se mencionan al terminar los modos de trabajo.

Función de reinicio: Borra la configuración de fábrica del módulo oprimiendo 8 veces el botón que incorpora el módulo. Esta función borrará la configuración del módulo, así como los controles remotos vinculados.
Reiniciar la configuración: Después de presionar el botón de aprendizaje del receptor 8 veces, el receptor borra todos los datos del control remoto en su memoria. Cuando el LED del receptor parpadea, la función de reinicio está completa.

Descripción de los tres modos de trabajo principales.

Momentáneo (Jog):

1. Presione el botón de aprendizaje del receptor una vez.
2. Espere a que el LED del receptor se encienda y entre en el estado de configuración.
3. Presione el botón en el control remoto (por ejemplo, el botón A) una vez. El LED del receptor parpadeará y luego se apagará. El modo jog se establece con éxito.

Alternar:

1. Presione el botón de aprendizaje en el receptor dos veces.
2. Espere a que el LED del receptor se encienda y entre en el estado de configuración.
3. Presione el botón en el control remoto (por ejemplo, el botón A) una vez. El indicador LED del receptor parpadeará y luego se apagará. El modo de autobloqueo se establece con éxito.

Enganche:

1. Presione el botón de aprendizaje en el receptor 3 veces.
2. Espere a que el LED del receptor se encienda y entre en el estado de configuración.
3. Presione el botón en el control remoto (como el botón A) una vez. El LED del receptor parpadeará y luego se apagará, y el modo de enclavamiento se configurará correctamente.

¿Cómo configurar más modos de trabajo?

Momentary 2CH + Toggle 2CH: Presione la tecla de aprendizaje en la placa receptora 4 veces (el indicador LED en la placa receptora parpadeará simultáneamente), luego presione cualquier tecla en el control remoto, el indicador LED en la recepción parpadea 3 veces indica emparejamiento exitoso.
Momentary 2CH + Latched 2CH: Presione la tecla de aprendizaje en la placa del receptor 5 veces (el indicador LED en la placa del receptor parpadeará simultáneamente), luego presione cualquier tecla en el control remoto, el indicador LED en la recepción parpadea 3 veces indica emparejamiento con éxito.
Toggle 2CH + Latched 2CH: presione la tecla de aprendizaje en la placa receptora 6 veces (el indicador LED en la placa receptora parpadeará simultáneamente), luego presione cualquier tecla en el control remoto, el indicador LED en la recepción parpadea 3 veces indica emparejamiento exitoso.
Latching 2CH + Latched 2CH: presione la tecla de aprendizaje en la placa receptora 7 veces (el indicador LED en la placa receptora parpadeará simultáneamente), luego presione cualquier tecla en el control remoto, el indicador LED en la recepción parpadea 3 veces indica emparejamiento exitoso.

Agregar más de 2 controles.

Ya configurado el modelo de trabajo, después oprima una vez el botón de aprendizaje, espera a que se encienda el led de estado y por último oprime cualquier botón del control, el led de estado comenzará a parpadear, al término de este parpadeo el nuevo control estará vinculado.

Nota: Los siguientes pasos sirven para vincular más de 2 controles al módulo receptor si es que ya se vincularon y presentan los controles otro funcionamiento al control que incluye al módulo de 4 canales. Todos los pasos se deben realizar en el control remoto.

Borrar datos del control: Presionar los botones A y B al mismo tiempo hasta que parpadee el led, después sin soltar el botón A presionar tres veces el botón B de forma lenta, no muy rápido, con esto quedaría borrado el código del control.
Agregar código a los botones: Mantener los controles lo más cerca posible, presionar el botón a copiar del control principal y posteriormente presionar el mismo botón en el control secundario, mantener presionado los botones hasta que el led se encienda de manera continua.
Recuperar el código anterior: Presionar los botones C y D hasta que el led empiece a parpadear, con este regresaremos al código que se grabó por última vez.
