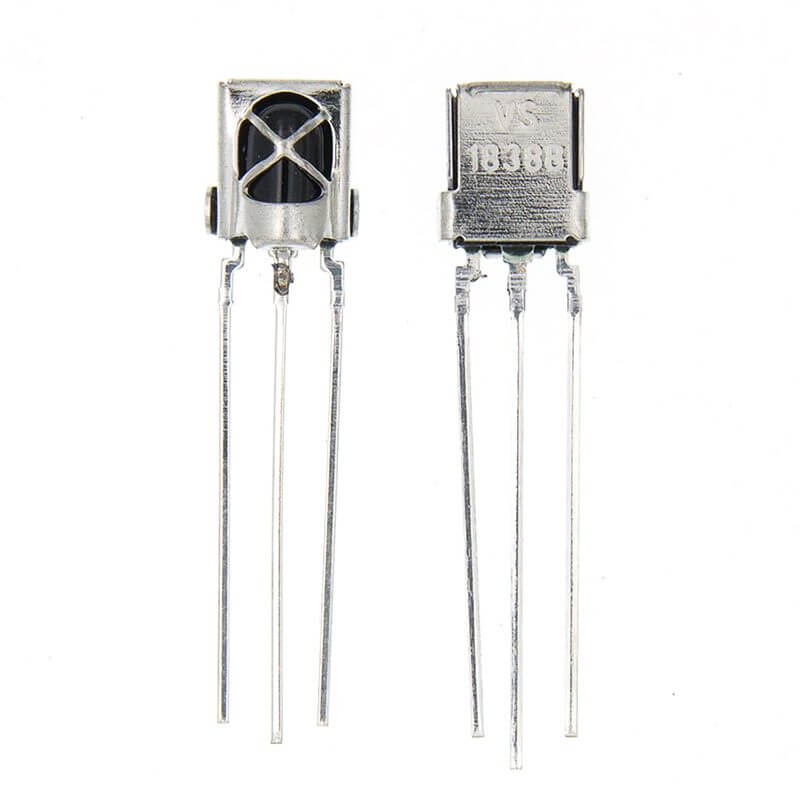

Receptor Infrarrojo VS1838B IR Fototransistor

INFORMACIÓN

El Receptor Infrarrojo VS1838B IR Fototransistor es un sensor diseñado para recibir señales de luz infrarroja modulada, comúnmente utilizadas en controles remotos y sistemas de comunicación sin cables. Su funcionamiento se basa en un fototransistor integrado que detecta la radiación infrarroja emitida por un transmisor y la convierte en una señal eléctrica digital. Esta señal es procesada por un microcontrolador o circuito externo para ejecutar acciones específicas, como cambiar de canal, encender un dispositivo o ajustar el volumen. Además, el VS1838B incorpora un filtro de interferencias que mejora la precisión de la recepción y permite un funcionamiento estable incluso en entornos con iluminación ambiental variable.

El Receptor Infrarrojo VS1838B IR Fototransistor se utiliza ampliamente en sistemas de control remoto, automatización doméstica, robótica y proyectos electrónicos interactivos. Su principal aplicación es la recepción de señales infrarrojas enviadas por controles remotos de televisores, reproductores o sistemas personalizados, permitiendo controlar dispositivos a distancia. También es empleado en lectores de datos, alarmas de seguridad y prototipos de comunicación IR. Gracias a su diseño de tres pines (señal, alimentación y tierra), es fácil de integrar en circuitos electrónicos y totalmente compatible con tarjetas de desarrollo como Arduino, Raspberry Pi, ESP32, ESP8266 y PIC, entre otras.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Receptor de Luz Infrarroja.
• Voltaje de Alimentación: 2.7 a 5.5 VDC.
• Corrientes:
  • Min. 0.4 mA.
  • Max. 1.5 mA.
• Distancia de Recepción:
  • Min. 18 m.
  • Typ. 20 m.
• Frecuencia: 38 KHz.
• Ángulo de recepción: ± 45° Atenuación de distancia 1/2.
• Nivel de salida bajo (LOW): ~0.2 a 0.4 V.
• Nivel de salida alto (HIGH): cerca de 4.5 V cuando Vcc = 5 V.
• Ancho de banda (-3 dB): típico 3.3 kHz.
• Anchura del pulso de salida (para señales válidas): ~500 a 700 µs.
• Longitud de onda óptima de detección: ~940 nm.
• Temperatura de operación: ~ –25 °C a +85 °C.
• Dimensiones: 30 mm x 48 mm x 6 mm.
• Peso: 0.62 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

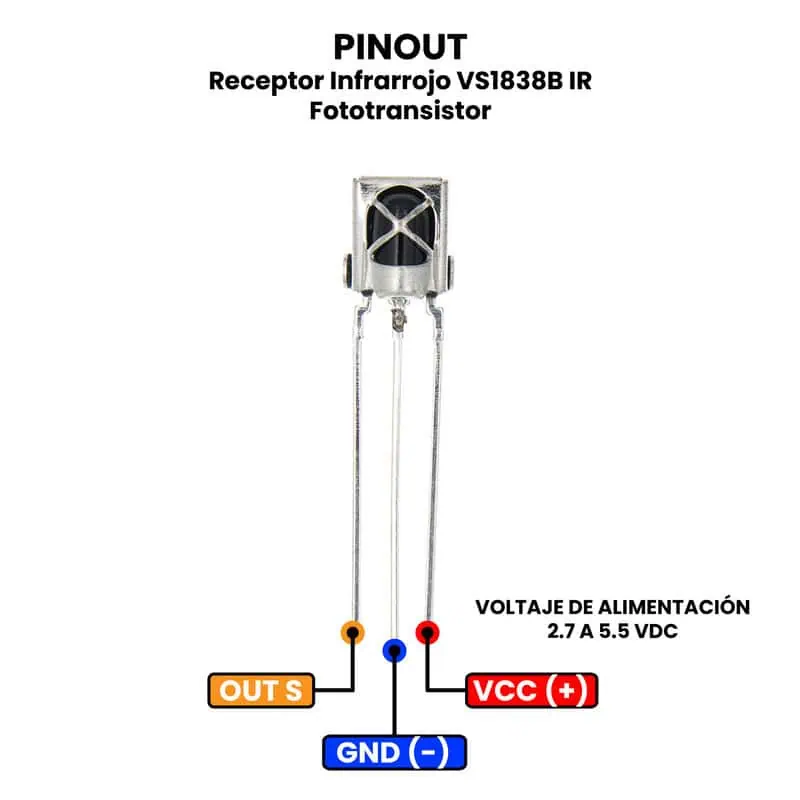

• Pinout

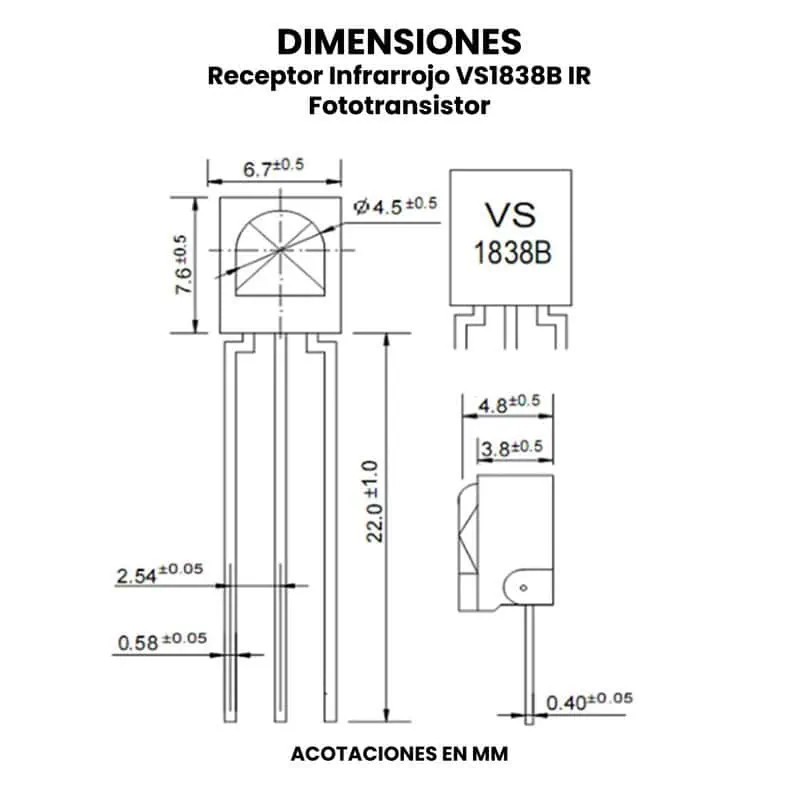

• Dimensiones


INFORMACIÓN ADICIONAL

¿Cómo probar el Receptor Infrarrojo VS1838B IR Fototransistor?

Se mostrará como probar el sensor a través del uso de un arduino.

Materiales Necesarios:

• Receptor VS1838B (3 pines).
• Fuente 5 V (o la salida 5V del Arduino).
• Arduino UNO o placa similar.
• Cableado (jumpers).
• Un control remoto IR que funcione (televisor, equipo, etc.).

Cableado.

• VS1838B VCC → Arduino 5V.
• VS1838B GND → Arduino GND.
• VS1838B OUT → Arduino digital D2 (o cualquier digital).

Código.

#include <IRremote.h>

const int RECV_PIN = 2;
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn(); // comienza a escuchar
  Serial.println("VS1838B prueba: apunte el control remoto y presione un botón");
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.print("Código recibido (DEC): ");
    Serial.println(results.value);
    Serial.print("Código (HEX): 0x");
    Serial.println(results.value, HEX);
    irrecv.resume(); // listo para el siguiente código
  }
}

• Abre el Monitor Serial a 9600 baudios.
• Apunta el mando y presiona botones; deberías ver códigos (en DEC/HEX).
• Si recibes muchos 0 o nada, prueba cambiar el pin o asegurar la librería correcta.

Notas sobre la librería: Si usas versiones antiguas/nuevas la API puede variar (p. ej. decode_results vs IRrecv::Results). La mayoría de ejemplos de la librería IRremote funcionan con el código anterior; si falla, instala la librería “IRremote” desde el Gestor de Bibliotecas.

Resultados.

• Salida idle: alto (≈ VCC) o pulled-up internamente.
• Al recibir señal 38 kHz demodulada (control remoto normal) la salida genera pulsos (serie de bajadas a 0 V) que representan los bits.
• LED parpadeando o códigos en Arduino = receptor OK.
