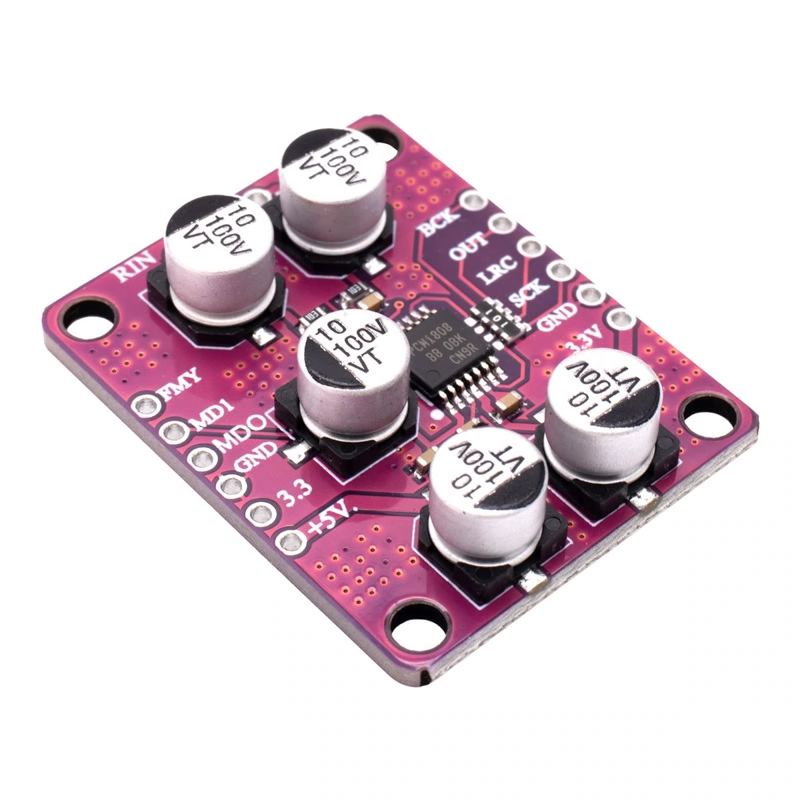

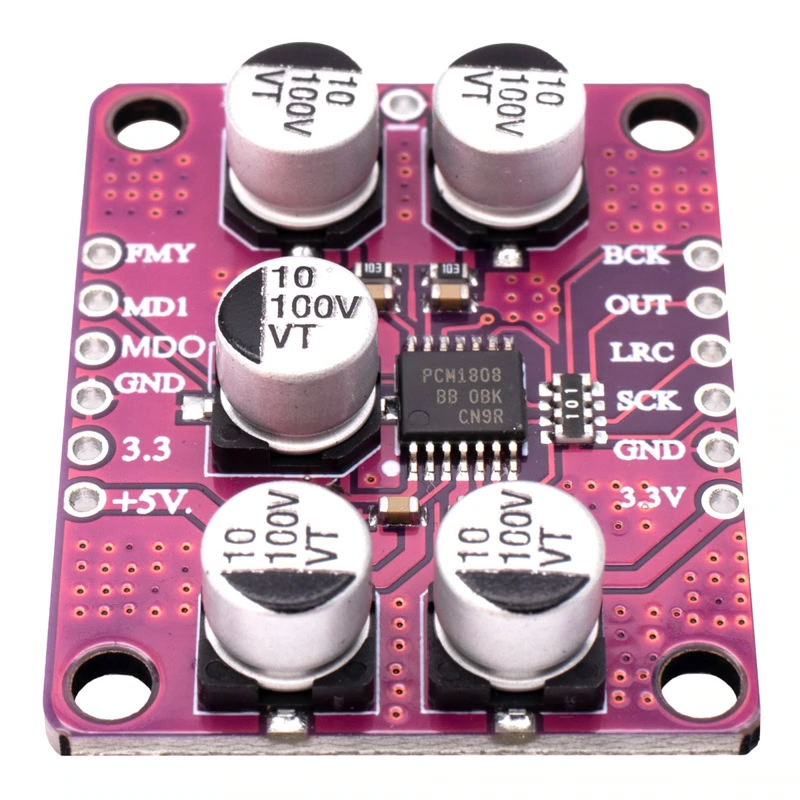

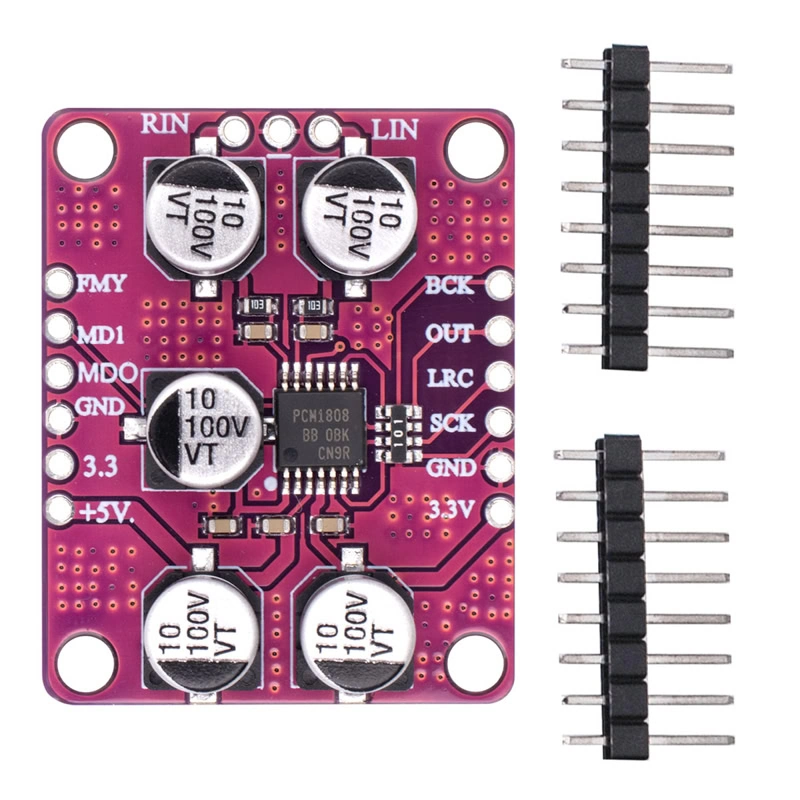

PCM1808 Decodificador de Audio Estereo ADC 99dB SNR 24 Bits

INFORMACIÓN

El PCM1808 Decodificador de Audio Estéreo ADC 99dB SNR 24 Bits es un convertidor analógico – digital de alta fidelidad diseñado para transformar señales de audio analógicas estéreo (canal izquierdo y derecho) en datos digitales con gran precisión. Toma la señal de entrada de audio, filtrándola y muestreándola internamente para convertirla en un flujo de datos digitales de 24 bits, que se transmiten mediante una interfaz I²S tiene sigma-delta y su relación señal-ruido de hasta 99 dB.

El PCM1808 Decodificador de Audio Estéreo ADC 99dB SNR 24 Bits se utiliza en sistemas de digitalización de audio, procesamiento digital de señales (DSP), mezcladoras digitales, proyectos de audio Hi-Fi, y sistemas embebidos de sonido estéreo. Es compatible con tarjetas de desarrollo y microcontroladores que soporten interfaz I²S, como Arduino (Due, Zero, Portenta), ESP32, Raspberry Pi, STM32, Teensy, BeagleBone y plataformas con DSP o SoC que acepten audio digital I²S.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Chip: PCM1808.
• Tipo: Convertidor Analógico–Digital (ADC) estéreo.
• Resolución: 24 bits.
• Arquitectura: Sigma-Delta.
• Entradas de audio: Analógicas estéreo (L / R).
• Salidas de datos: BCK, LRC, OUT.
• Canales: 2 (Izquierdo y Derecho).
• Interfaz digital: I²S.
• Entrada de Voltaje de un Solo Extremo: 3 VPP.
• Alto Rendimiento:
  • THD +N: -93 dB (Típico).
  • SNR: 99 dB (Típico).
  • Rango Dinámico: 99 dB (Típico).
• Filtro de Decimación de Supermuestreo:
  • Frecuencia de Exceso de Muestreo: x64.
  • Ondulación de la Banda Pasada: ±0.05 dB.
  • Atenuación de Banda de Parada: -65 dB.
• Filtro de Paso Alto: 0.91 Hz (a una frecuencia de muestreo de 48 KHz).
• Modo Maestro o Esclavo Seleccionable.
• LPF Analógico.
• Velocidad de Muestreo: 8 – 96 KHz.
• Reloj del Sistema: 256 fs, 384 fs y 512 fs.
• Doble Suministro:
  • 5 VDC para Analógico.
  • 3.3 VDC para Digital.
• Dimensiones: 34 mm x 22 mm x 7 mm.
• Peso: 5.73 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

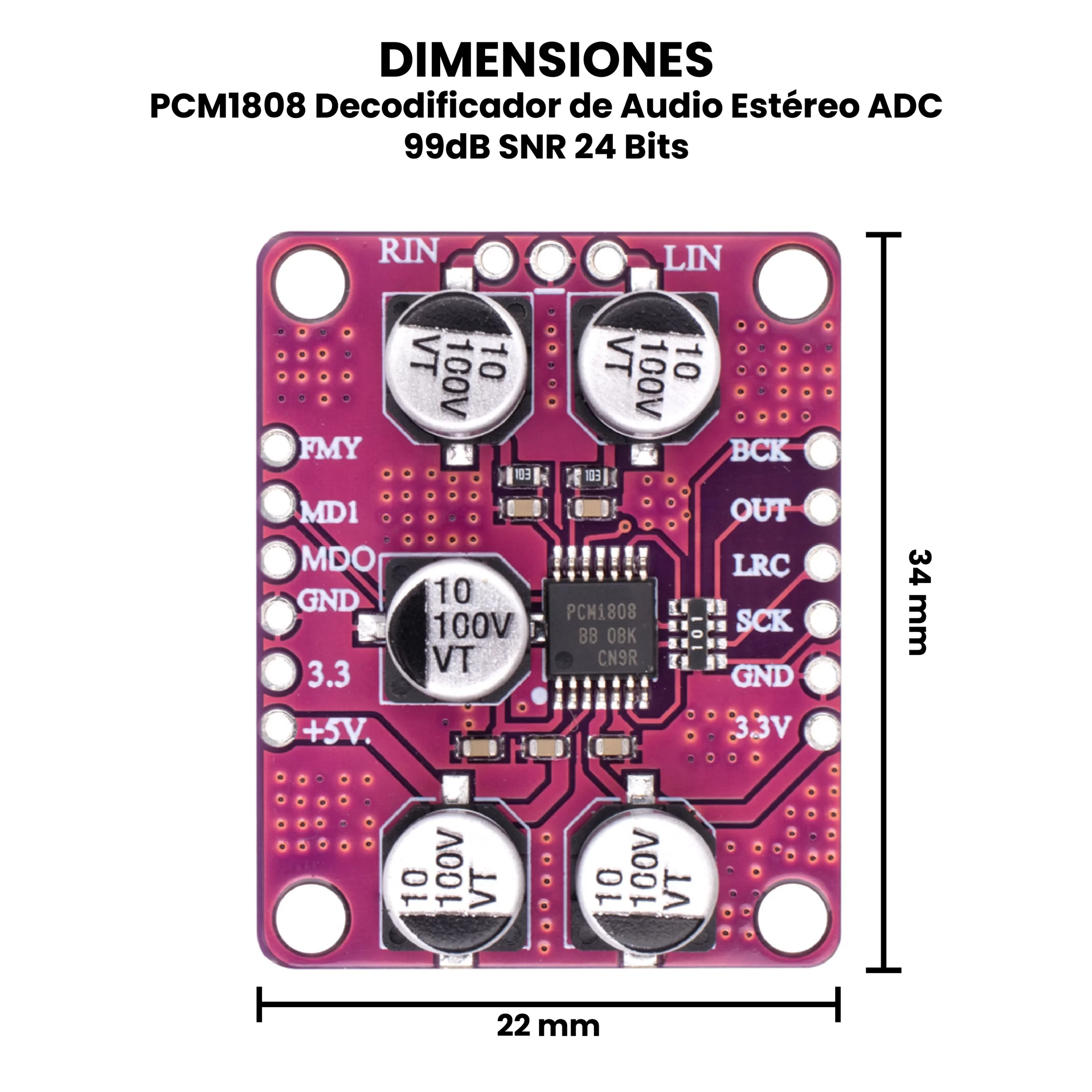

• Dimensiones

INFORMACIÓN ADICIONAL

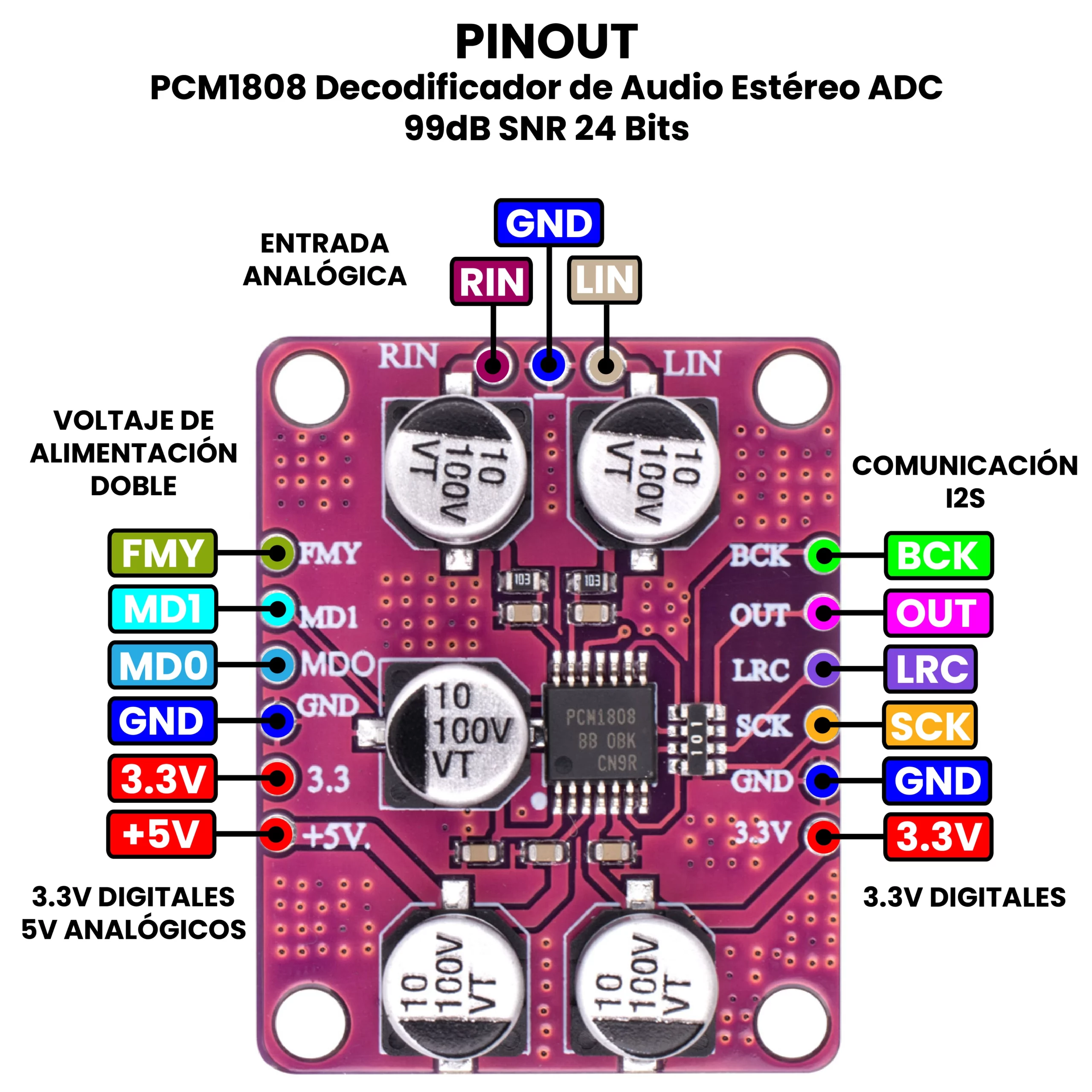

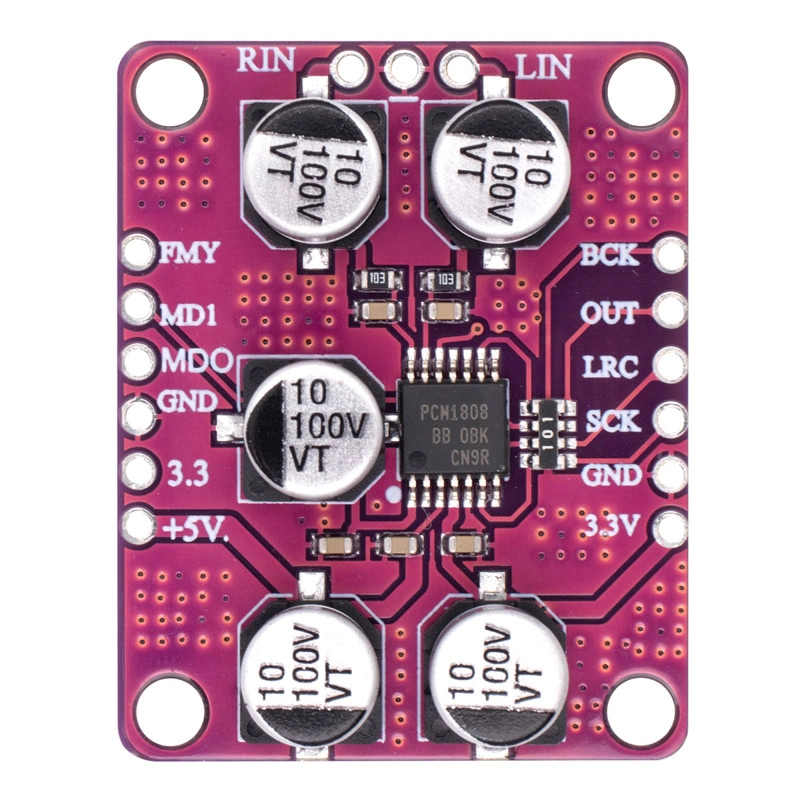

Descripción de Pines.

• LIN: Entrada de audio analógico del canal izquierdo. Aquí se conecta la señal de audio izquierda proveniente de una fuente externa.
• RIN: Entrada de audio analógico del canal derecho. Recibe la señal de audio derecha.
• GND: Tierra común de audio y referencia para las señales analógicas.
• +5V: Alimentación analógica del ADC. Proporciona la energía para la etapa de entrada de audio.
• 3.3V: Alimentación digital del módulo. Necesaria para la lógica y la interfaz I²S (solo es necesario conectar una entrada 3.3V).
• GND: Tierra común para alimentación y señales digitales.
• BCK (Bit Clock): Reloj de bits I²S. Sincroniza la transmisión de cada bit de audio.
• LRC (Left/Right Clock / WS): Selecciona el canal izquierdo o derecho durante la transmisión de datos.
• OUT: Salida de datos de audio digital en formato I²S hacia el microcontrolador o DSP.
• SCK: Reloj del sistema. Puede ser proporcionado por el microcontrolador cuando el PCM1808 opera en modo esclavo.
• FMT: Selección del formato de datos I²S (I²S estándar o Left Justified, según el nivel lógico).
• MD0 / MD1: Pines de configuración de modo. Definen parámetros como frecuencia de muestreo y modo maestro/esclavo del ADC.

Recomendaciones de Uso.

• Usa una fuente regulada y filtrada. El ruido en la alimentación se mete directo al audio.
• Coloca capacitores de desacoplo cerca del módulo (100 nF cerámico + 10 µF electrolítico si tu fuente está algo lejos).
• Si tu sistema es ruidoso (motores, relés, convertidores DC-DC), considera un regulador lineal solo para la parte de audio.
• Este ADC es para nivel de línea, no conectes un micrófono directo sin preamplificador.
• Evita saturarlo: si la señal es muy alta, el audio digital se distorsiona.
• Si no conoces el nivel, empieza con volumen bajo y ve subiendo.
• Mantén las líneas BCK, LRCK y OUT lo más cortas posible.
• Evita pasarlas cerca de cables de potencia o señales PWM.
• Usa tierra común sólida entre el PCM1808 y tu microcontrolador/ESP32/STM32.
• Conecta todas las tierras en un punto común (estrella) si puedes.
• No compartas la misma pista de GND con motores, relevadores o cargas grandes.
• Usa cables blindados para las entradas analógicas si el cable es largo.
• Mantén las pistas de audio alejadas de señales digitales rápidas.
• 44.1 kHz o 48 kHz son ideales para audio general.
• Frecuencias más altas generan más datos y pueden exigir más a tu microcontrolador.
