Optoacoplador MOC 3010/3011 DIP-6

INFORMACIÓN

Optoacoplador disponible en dos modelos de la familia MOC301XM, con número de serie MOC3010 y MOC3011, de un canal y DIP-6 pines de acuerdo a los requerimientos de tus proyectos, practicas o reparaciones de equipos electrónicos, podrás elegir el que más te convenga ya que se vende por separado.

Se utilizan en aplicaciones de control de motores, protección de circuitos, sistemas de seguridad, sistemas de alarma y en la industria de la automatización. Es un tipo de optoacoplador con una salida en estado sólido.

ESPECIFICACIONES Y CARACTERÍSTICAS

Optoacoplador MOC3010

• Tipo: Optoacoplador
• Serie: MOC3010
• Paquete: PDIP-6
• Estilo de montaje: A través del orificio
• Tipo de salida: PhotoTriac
• Número de canales: 1 canal
• Voltaje de aislamiento: 5300 Vrms
• If – Corriente directa: 50 mA
• Vf – Tensión directa: 1.2V
• Dp – Disipación de potencia: 330 mW
• Voltaje de salida no activado – VDRM: 250V
• Corriente continua de salida máxima: 100 mA
• Temperatura de trabajo: – 40 C a + 100 C

Optoacoplador MOC3011

• Tipo: Optoacoplador
• Serie: MOC3011
• Paquete: PDIP-6
• Estilo de montaje: A través del orificio
• Tipo de salida: PhotoTriac
• Número de canales: 1 canal
• Voltaje de aislamiento: 5250 Vrms
• If – Corriente directa: 50 mA
• Vf – Tensión directa: 1.2V
• Dp – Disipación de potencia: 330 mW
• Voltaje de salida no activado – VDRM: 250V
• Corriente continua de salida máxima: 100 mA
• Temperatura de trabajo: – 40 C a + 100 C

DOCUMENTACIÓN Y RECURSOS

• Datasheet:
  • MOC3010
  • MOC3011

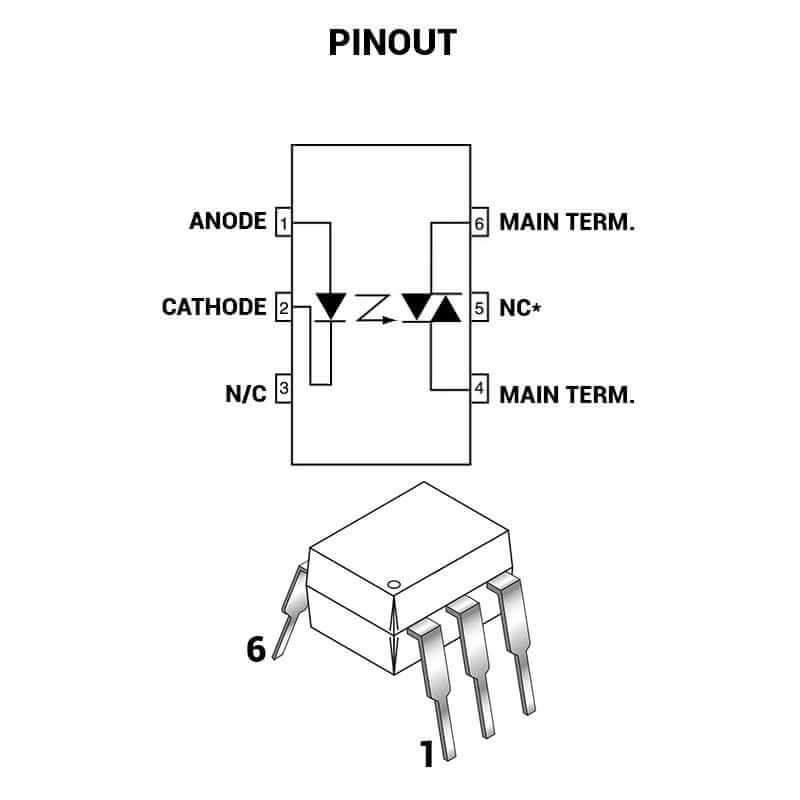

• Pinout

INFORMACIÓN ADICIONAL

¿Qué es Optoacoplador MOC?

Optoacoplador MOC3010 y MOC3011 son dispositivos de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo led que satura un componente optoelectrónico, normalmente en forma de fototransistor o fototriac.

¿Para que sirve el Optoacoplador MOC?

Sirve para controlar cargas resistivas e inductivas para operaciones de VCA o bien hacer un un aislamiento entre dos etapas de un circuito.

¿Qué es un Optoacoplador?

Un optoacoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un fotoemisor y un fotorreceptor cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
