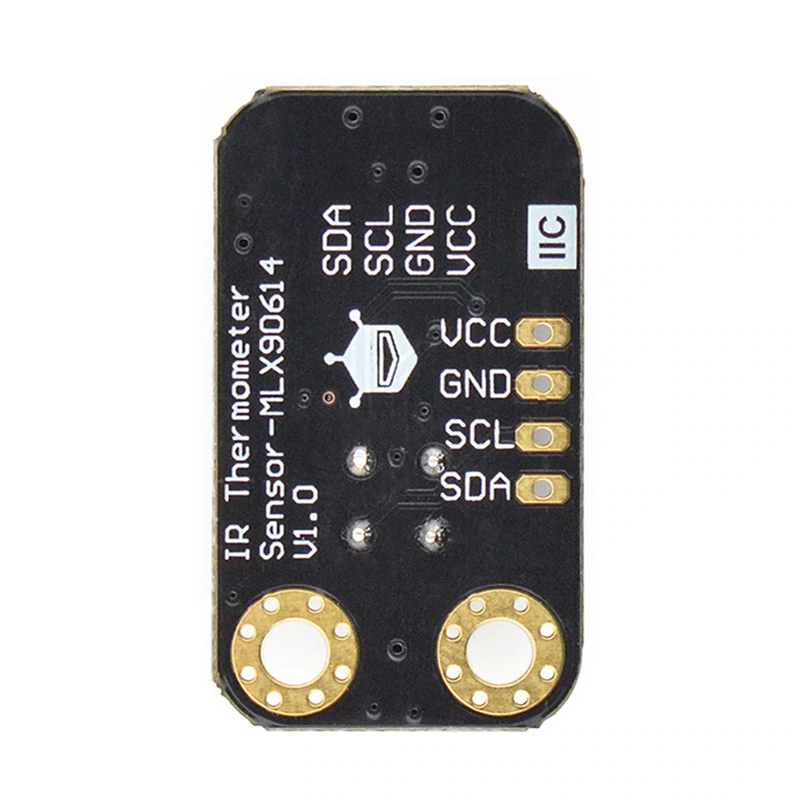

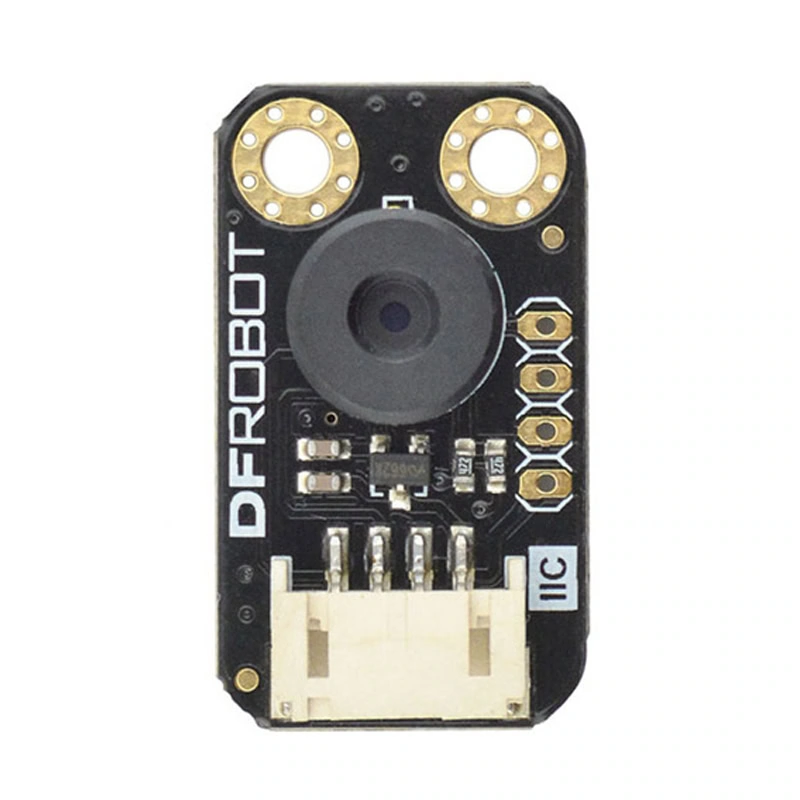

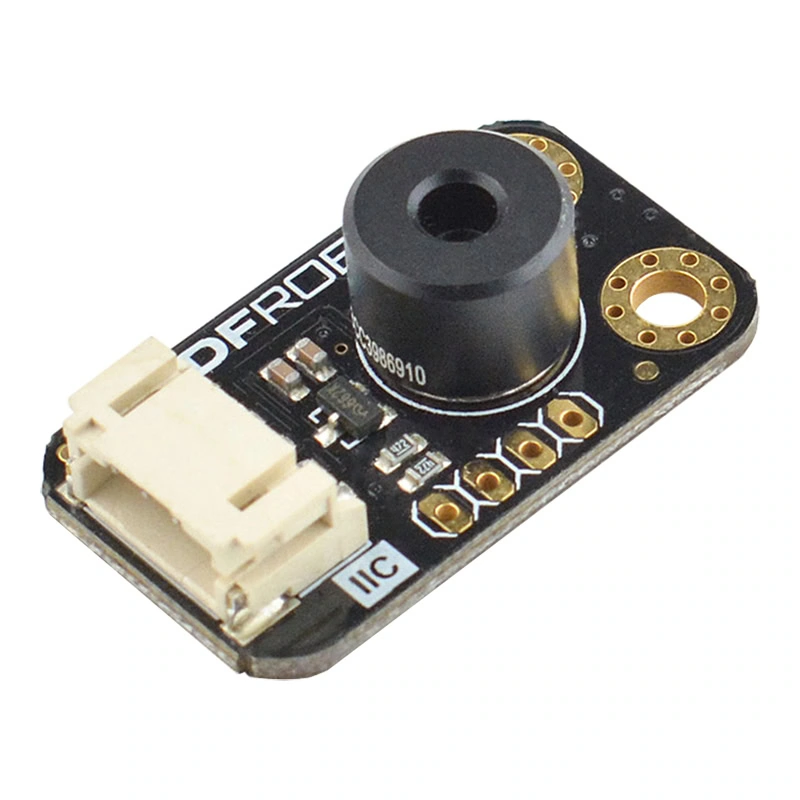

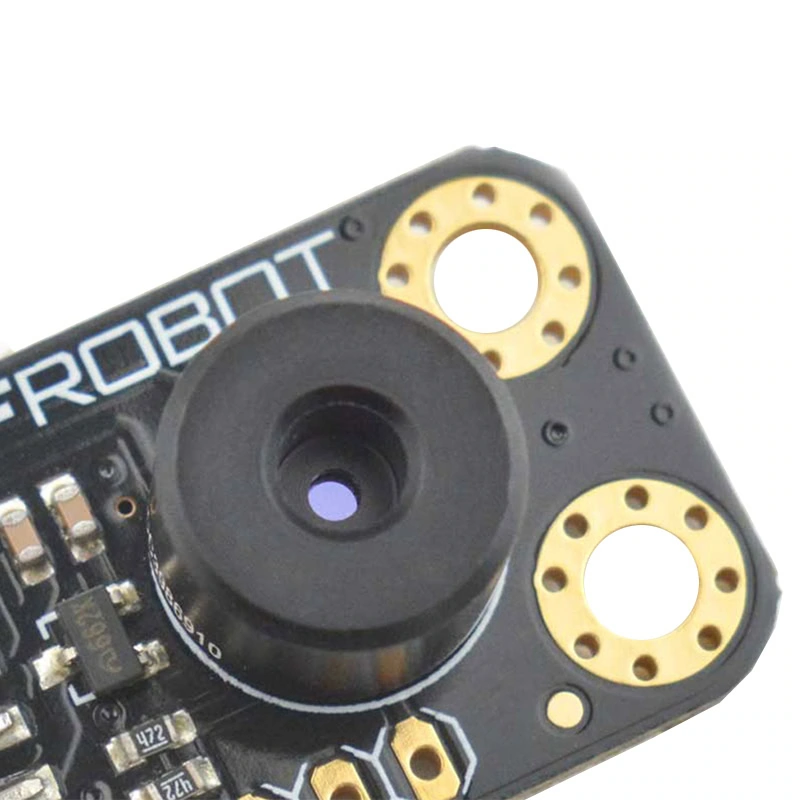

MLX90614-DCC Sensor de Temperatura IR sin Contacto SEN0206

INFORMACIÓN

El MLX90614-DCC es un sensor de temperatura infrarrojo sin contacto que mide la temperatura de objetos y superficies a distancia, detectando su radiación térmica. Utiliza comunicación I²C para conectarse fácilmente con microcontroladores como Arduino o Raspberry Pi, ofreciendo mediciones precisas sin necesidad de contacto físico.

Es ideal para medir la temperatura en objetos en movimiento, zonas de difícil acceso o aplicaciones donde el contacto no es seguro, como monitoreo industrial, control de motores, hornos o sistemas automotrices.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Marca: DFROBOT
• Matrícula: SEN0206
• Voltaje de funcionamiento: 3.3V a 5V
• Corriente de funcionamiento: 1.2 mA
• Precisión de la medición: ±0.2 ℃ (Rango de temperatura corporal) / ±0.5 ℃
• Temperatura de detección:
  • Mínima: -70.01 ℃
  • Máxima: +382.19 ℃
  • Resolución de 0.01 ℃
• Distancia de detección:
  • Mínimo: 2cm
  • Recomendable: 3cm
  • Máximo: 5cm
• Tipo de interfaz: I2C
• Incluye cable JST PH2.0 de 4 pines
• Campo de visión: 35°
• Dimensiones: 42mm x 32mm
• Peso: 18.26g

DOCUMENTACIÓN Y RECURSOS

• Wiki

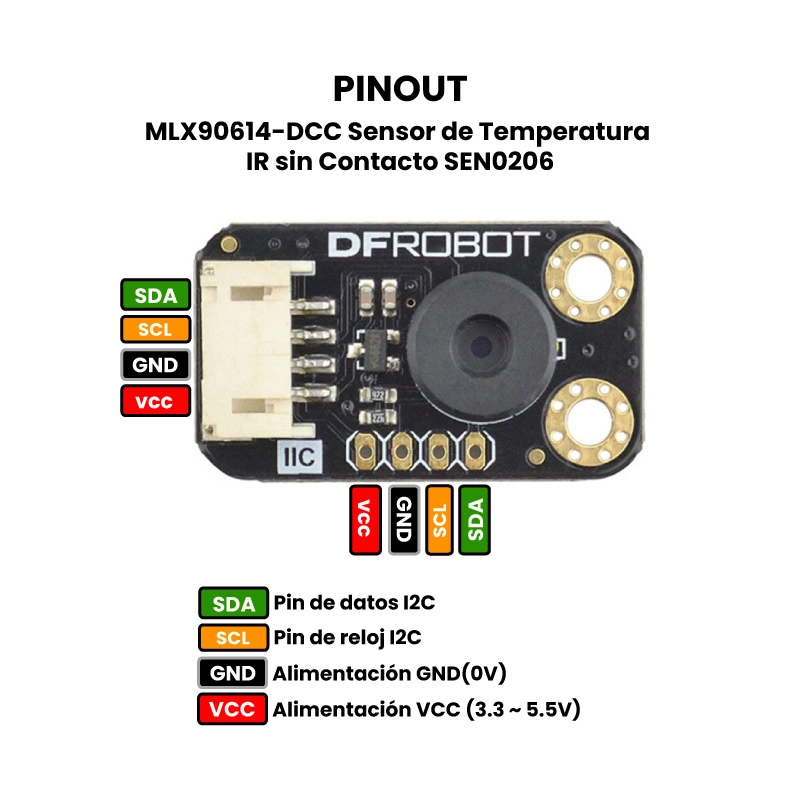

• Pinout
• Dimensiones
• Esquemático
• Datasheet MLX90614-DCC
• Librería

INFORMACIÓN ADICIONAL

Aplicaciones

• Monitoreo industrial: Medición de temperatura en maquinaria, motores y equipos sin contacto.
• Electrónica y robótica: Integración con Arduino, Raspberry Pi y otros microcontroladores.
• Aplicaciones médicas: Medición de temperatura corporal sin contacto (evita contaminación).
• Hornos y equipos térmicos: Monitoreo de temperatura en procesos industriales o cocina.
• Objetos en movimiento: Ideal para cintas transportadoras o piezas móviles en fábricas.
• Zonas de difícil acceso: Mediciones en lugares peligrosos o de alta tensión.
• Climatización y HVAC: Control de temperatura en sistemas de calefacción/refrigeración.

Recomendaciones de uso

• Evita obstáculos: El sensor mide radiación IR, por lo que vidrio, plástico o humo pueden distorsionar la lectura.
• Distancia adecuada: Usa el rango óptimo de medición para mayor precisión.
• Ángulo de visión: Apunta perpendicularmente al objeto para evitar errores por reflexiones.
• Temperatura ambiente estable: Cambios bruscos en el entorno pueden afectar la calibración.
• Emisividad del objeto: Ajusta la configuración si mides superficies brillantes o metálicas (emiten menos IR).
• Fuentes de interferencia: Aleja el sensor de luz solar directa, ventiladores o fuentes de calor
• externas.
• Calibración inicial: Si es para uso médico o industrial, verifica la precisión con un termómetro de referencia.
• Alimentación estable: Usa una fuente de 3.3V o 5V estable para evitar ruido eléctrico.

Importante: No lo uses en objetos en llamas o a temperaturas superiores a 380°C (límite del sensor).
