MJE2955T Transistor PNP -60V -10A TO-220

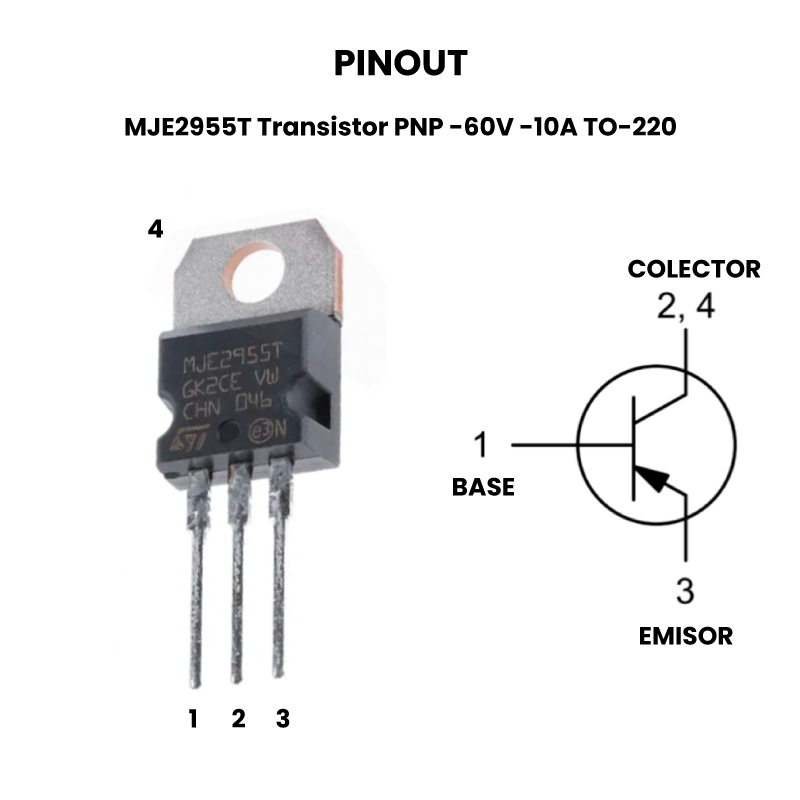

MJE2955T Transistor PNP -60V -10A TO-220 - Pinout

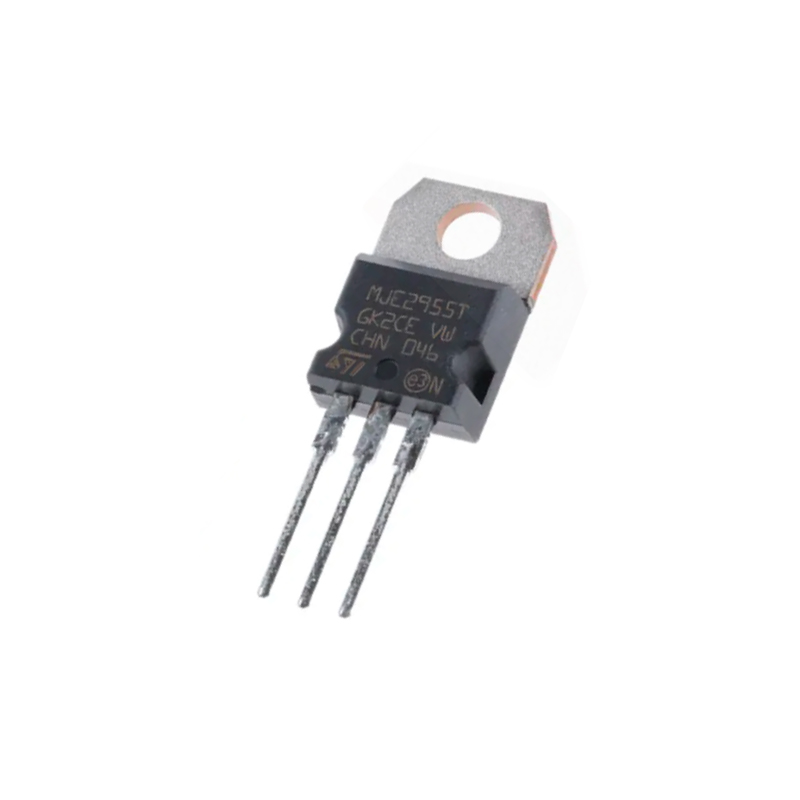

MJE2955T Transistor PNP -60V -10A TO-220

$ 7.00

55 disponibles

CANTIDAD	PRECIO
25 piezas	$ 5.43
100 piezas	$ 4.78
200 piezas	$ 3.86

SKU: AR4038 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -10A, 2N6490, 2N6491, 60V, 75W, alimentación, alta, amplificador, audio, baja, conmutacion, conmutadas, control, frecuencia, Fuentes, MJE2955T, MJE3055T, motor, PNP, potencia, reguladores, Semiconductor, to-220, transistor, voltaje

INFORMACIÓN

El MJE2955T Transistor PNP es capaz de manejar una corriente continua de -10A y un voltaje colector-emisor de -60V. Este componente es utilizado en una variedad de aplicaciones, incluyendo circuitos de conmutación de potencia y amplificadores de propósito general. Está encapsulado en un paquete TO-220, que es comúnmente usado para dispositivos que necesitan disipar una cantidad considerable de calor durante su operación. En conjunto con su complemento NPN, el MJE3055T, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El MJE2955T Transistor PNP se utiliza en una variedad de aplicaciones, como amplificadores de potencia de audio, reguladores de voltaje, circuitos de conmutación de baja frecuencia, entre otros. Su robustez y capacidad para manejar corrientes y voltajes moderados lo hacen útil en muchas aplicaciones de electrónica. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MJE3055T
Encapsulado: TO-220
Tipo: PNP
Voltaje:
- VCEO: -60V
- VCBO: -70V
- VEBO : -5V
Corriente:
- IC: -10A
- IB: -6A
Disipación total del dispositivo (Pc): 75W
Frecuencia de Transición : 2 MHz
Ganancia de corriente continua (hfe): 20-70
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

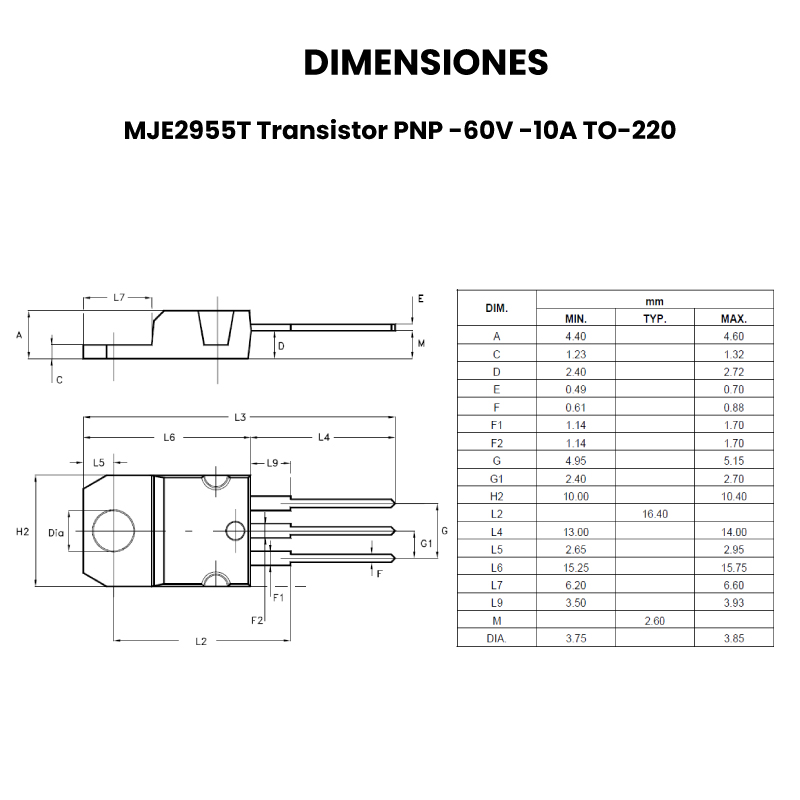

Dimensiones: 28.8 mm x 10.1 mm x 4.45mm
Peso: 1.6 g

SUSTITUTO

Similares: 2N6490 , 2N6491 , BD268

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El MJE3055T típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor MJE3055T un 20 % por debajo de sus clasificaciones máximas absolutas.
