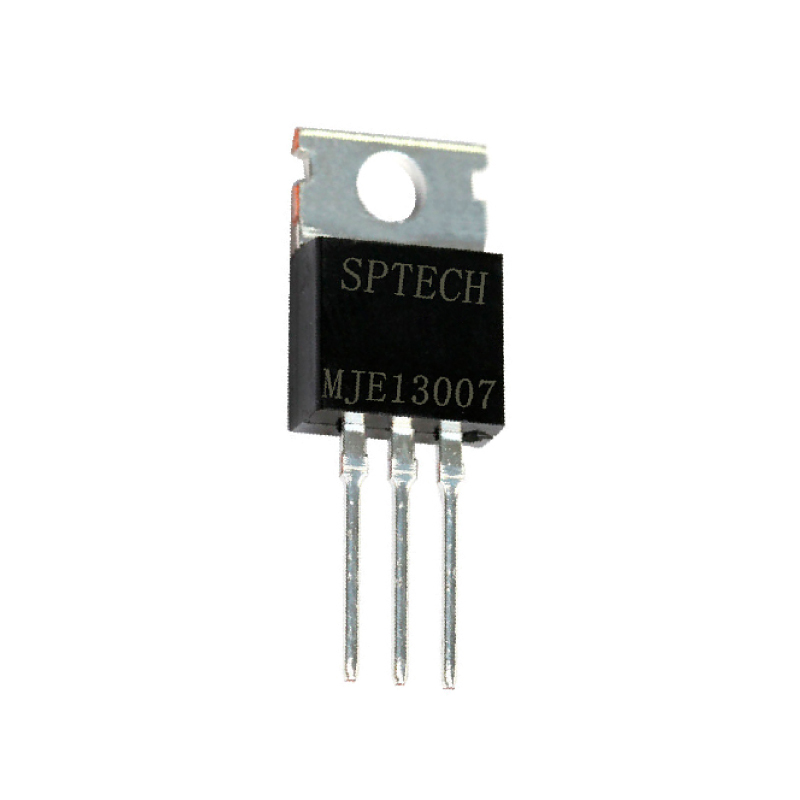

AR4041 - MJE13007 Transistor NPN 400V 8A TO-220 - V1

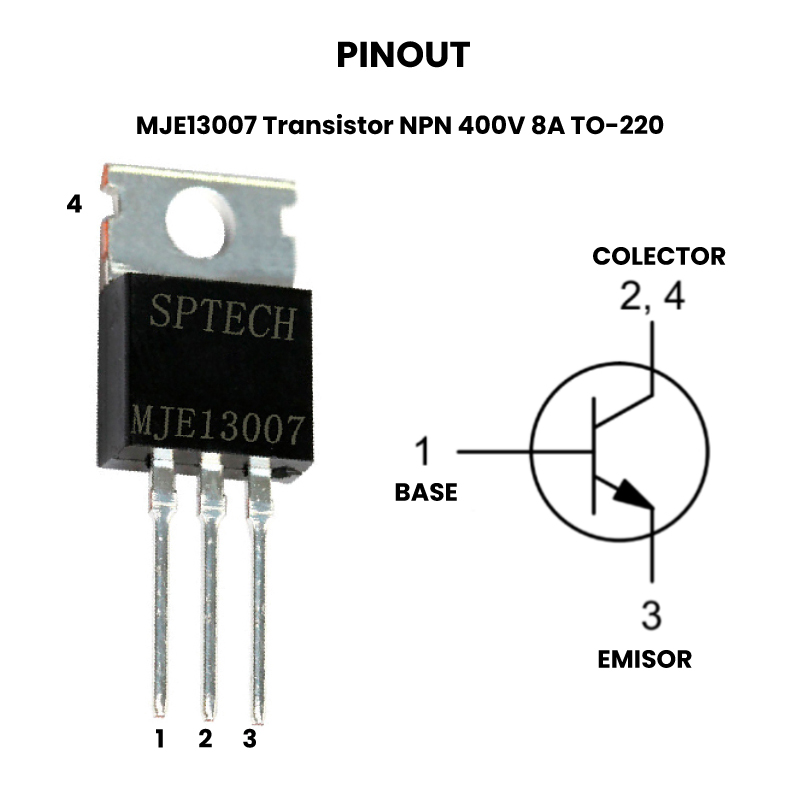

AR4041 - MJE13007 Transistor NPN 400V 8A TO-220 - Pinout3

MJE13007 Transistor NPN 400V 8A TO-220

$ 18.00

47 disponibles

CANTIDAD	PRECIO
10 piezas	$ 15.23
25 piezas	$ 13.43
35 piezas	$ 12.00

SKU: AR4041 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 115V, 220V, 400V, 8A, alimentación, alta, audio, BUL742C, conmutacion, controladores, CRT, deflexión, Fuentes, MJE13007, MJE15032G, MJE15034G, MJE15035G, motor, NPN, NTE2323, potencia, SPTECH, to-220, Transistor npn

INFORMACIÓN

El MJE13007 es un transistor de potencia NPN de un voltaje colector-emisor 400V y corriente continua 8A, también se destaca por su disipación de 80W a una temperatura a 25°C y tiene una capacidad de manejo de potencia alta en un tamaño compacto debido a su encapsulado TO-220.

El MJE13007 se aplica en situaciones donde se necesita conmutar voltajes y corrientes elevadas de manera eficiente y rápida, son particularmente adecuados para aplicaciones de 115V y 220V como: fuentes de alimentación conmutadas, inversores, controles de motor, controladores de solenoide o relé y circuitos de deflexión (utilizados en monitores o televisores CRT). ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MJE13007
Encapsulado: TO-220
Tipo: NPN
Voltaje:
- VCEO: 400V
- VEBO : 9V
Corriente:
- IC: 8A
- IB: 4A
- IE:12A
- Colector Pico: 16A
Disipación total del dispositivo (Pc): 80W
Frecuencia de Transición : 4MHz
Ganancia de corriente continua (hfe): 8 -40
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

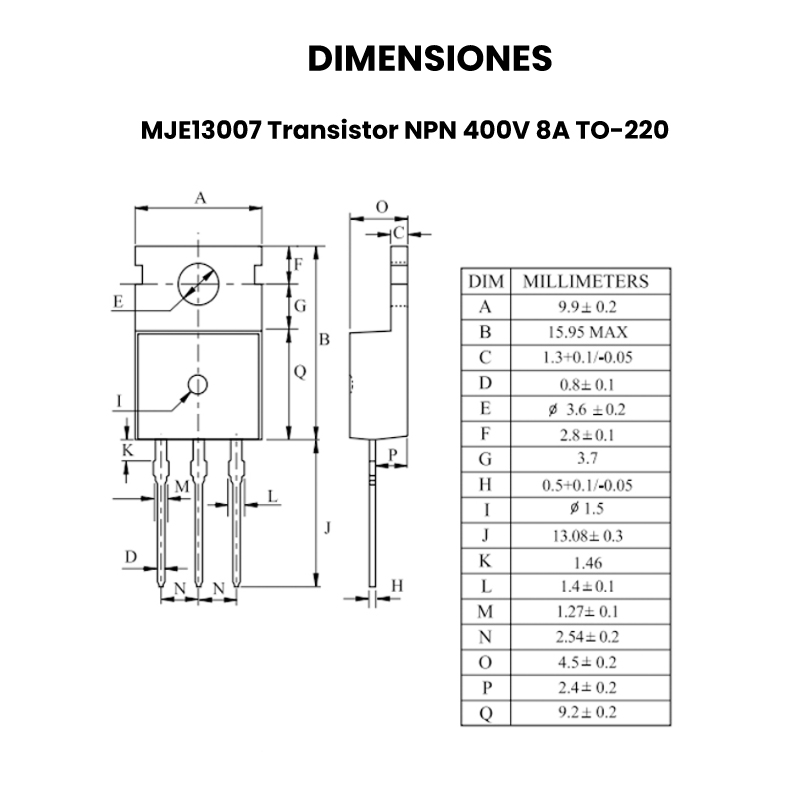

Dimensiones: 28.75 mm x 10.20 mm x 4.37 mm
Peso: 2.45 g

SUSTITUTO

Similares: NTE2323, BUL742C, MJE15034G , MJE15035G y MJE15032G

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El MJE13007 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
