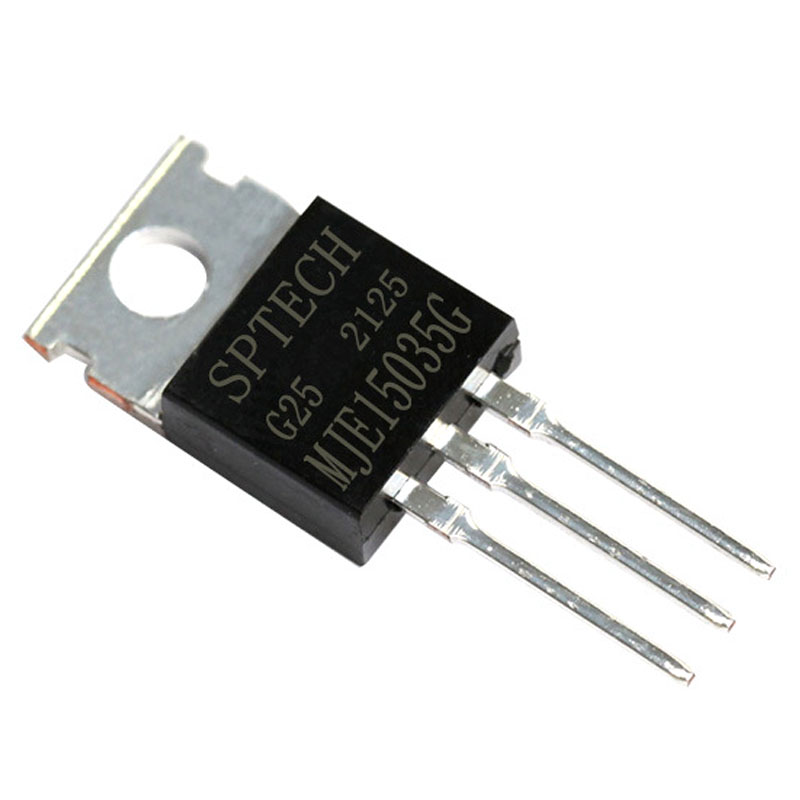

MJE15035G Transistor PNP -350V -8A TO-220C

INFORMACIÓN

El MJE15035G es un transistor PNP de potencia que pertenece a la familia de dispositivos bipolares de unión (BJT). Está diseñado para su uso como controlador de alta frecuencia en amplificadores de audio. Este transistor tiene un alta ganancia de corriente y ancho de banda, lo que lo hace adecuado para aplicaciones que requieren amplificación de señales de audio a frecuencias elevadas.

Explora nuestra amplia gama de transistores para potenciar tus proyectos. Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Transistor (BJT)
• Matrícula: MJE15035G
• Encapsulado: TO-220C
• Polaridad del transistor: PNP
• Montaje: Through Hole THT
• Pines: 3
• Tensión Máxima Colector-Emisor: -350 V
• Tensión Máxima Colector-Base: -350 V
• Tensión Máxima Emisor-Base: -5V
• Corriente Máxima IC: -8A
• Corriente Máxima IB: -2A
• Disipación de Potencia Máxima Tc=25°C: 50W
• Disipación de Potencia Máxima Ta=25°C: 2W
• Ganancia de corriente continua (hfe): 100
• Frecuencia máxima de trabajo: 30 MHz
• Temperatura de almacenamiento y funcionamiento: -65 to +150 °C
• Peso: 2.12g

SUSTITUTO

• Similar: MJE15034G

*Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• FootPrint

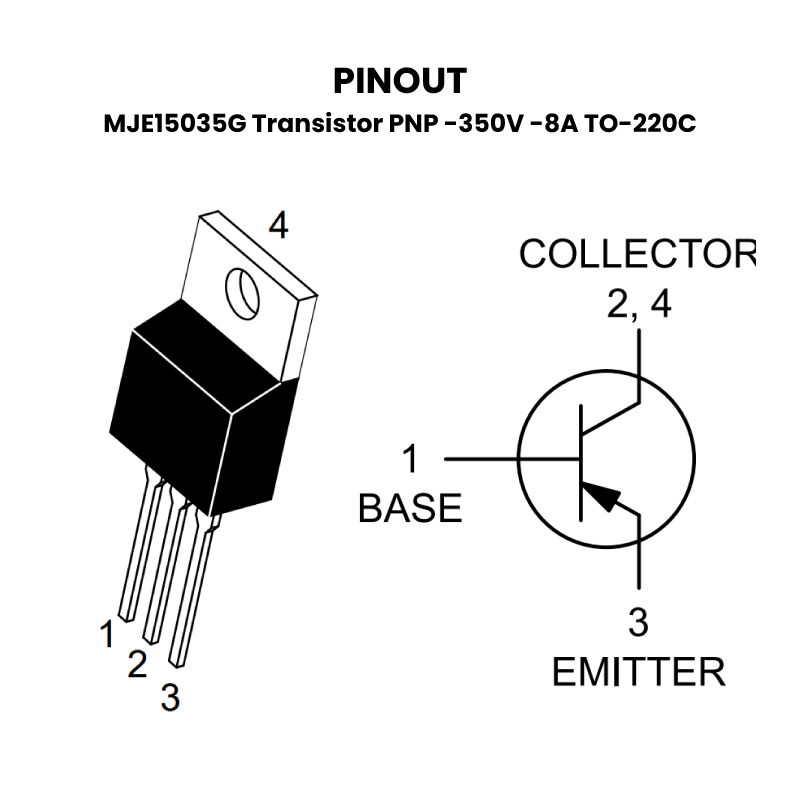

• Pinout

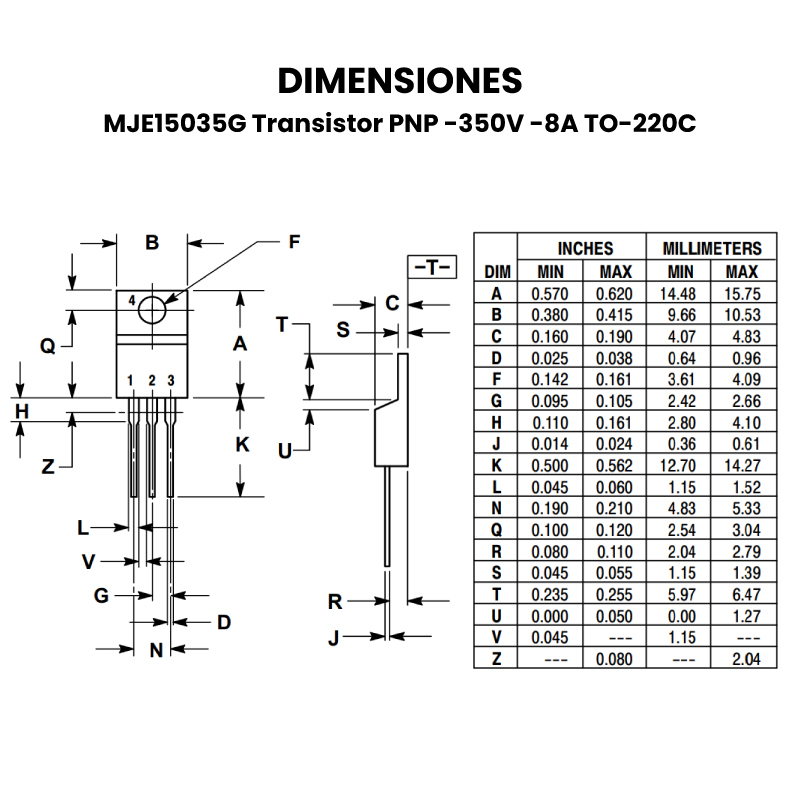

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones del MJE15035G

El MJE15035G es adecuado para una variedad de aplicaciones debido a sus características de alta potencia y alta frecuencia. Algunas de las aplicaciones comunes del MJE15035G incluyen:

1. Amplificadores de audio: Debido a su alta ganancia de corriente y ancho de banda, el MJE15035G es adecuado para su uso como controlador de alta frecuencia en amplificadores de audio .
2. Fuentes de alimentación conmutadas: Debido a su capacidad para manejar corrientes relativamente altas, el MJE15035G puede utilizarse en etapas de conmutación de fuentes de alimentación conmutadas.
3. Control de motores: En aplicaciones que requieren el control de motores de corriente continua, el MJE15035G puede utilizarse como interruptor de potencia para controlar la corriente que fluye a través del motor.

Estas son solo algunas de las aplicaciones comunes del MJE15035G. Su versatilidad y capacidad para manejar altas corrientes lo hacen adecuado para una amplia gama de aplicaciones de potencia y alta frecuencia .

¿Cómo funciona el MJE15035G?

El MJE15035G es un transistor de potencia PNP de silicio complementario. Al igual que su contraparte NPN, el MJE15034G, está diseñado para su uso como controlador de alta frecuencia en amplificadores de audio y otras aplicaciones de potencia.

Cuando se aplica una corriente adecuada a la base del transistor, se permite que fluya una corriente mucho mayor desde el emisor hasta el colector. Esto permite que el transistor controle la corriente que fluye a través de un circuito, lo que lo hace útil en aplicaciones de amplificación y conmutación de potencia.

El MJE15035G tiene características eléctricas similares al MJE15034G, incluyendo un voltaje máximo de colector-emisor de 350 V y una corriente máxima de colector de 8A. Debido a su capacidad para manejar altas corrientes y su alta ganancia de corriente y ancho de banda, el MJE15035G es adecuado para una variedad de aplicaciones, incluyendo amplificadores de audio, fuentes de alimentación conmutadas y control de motores.
