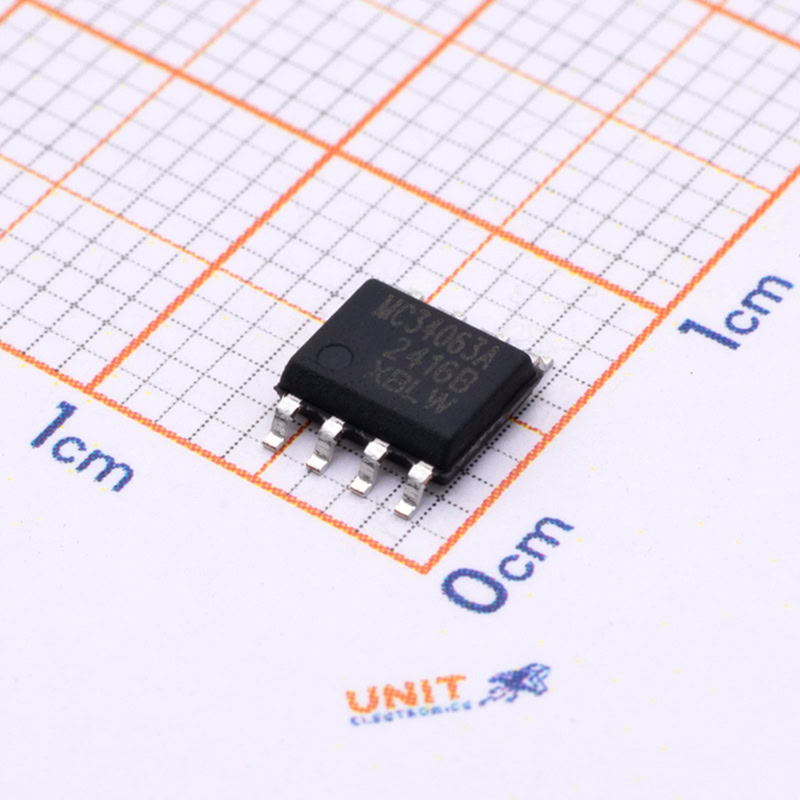

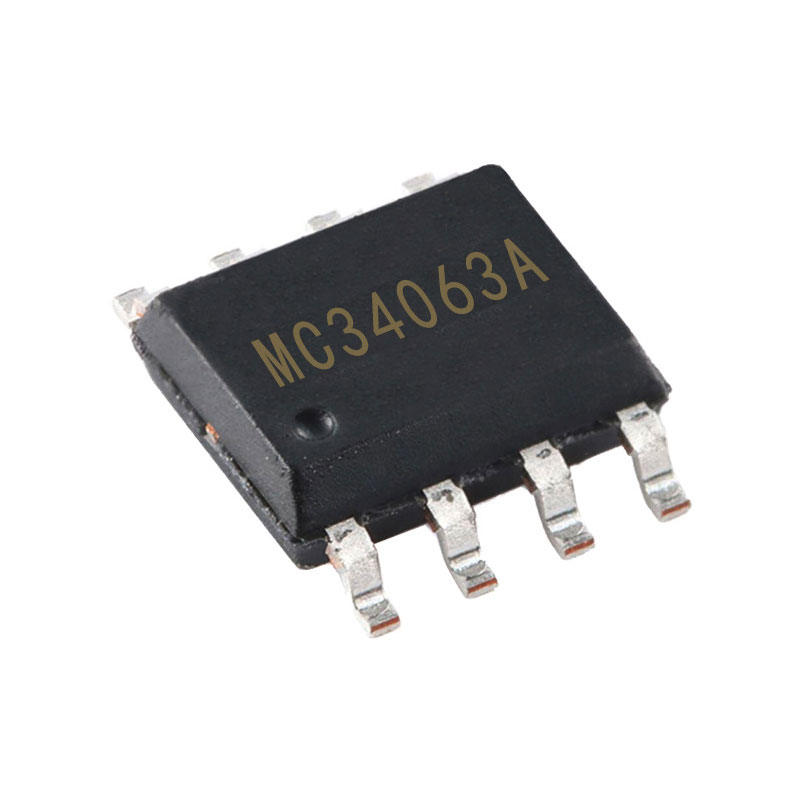

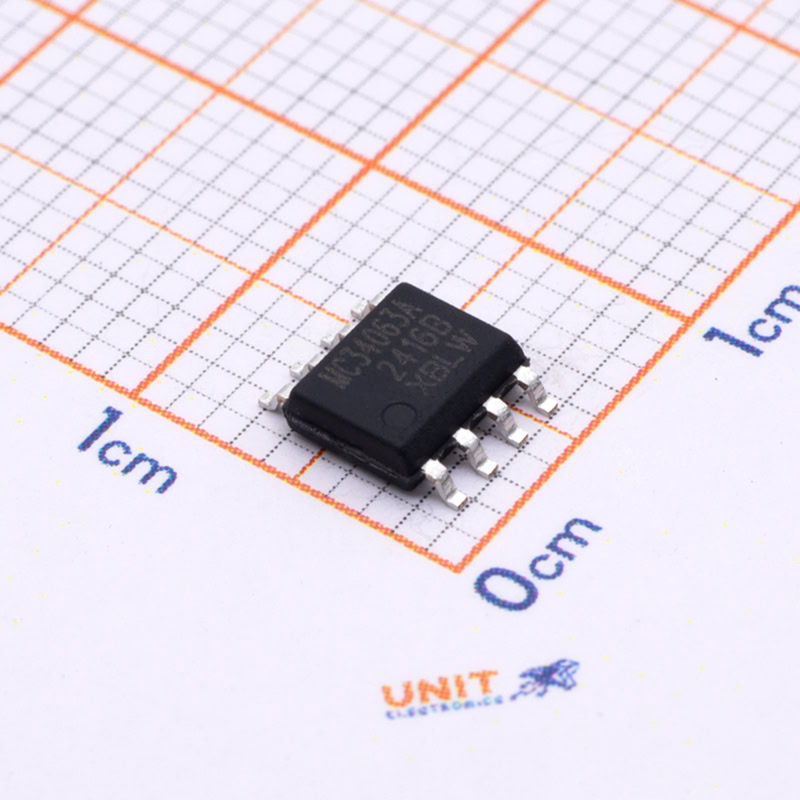

MC34063A Convertidor DC-DC SOP-8

$ 11.00

33 disponibles

CANTIDAD	PRECIO
25 piezas	$ 8.62
100 piezas	$ 7.33
200 piezas	$ 5.64

SKU: AR4449 Categorías: ACTIVOS, REGULADORES, SMD, STEP-DOWN, STEP-UP Etiquetas: Activos, Buck Boost, convertidor, DC, driver, MC34063A, reguladores, SMD, SOP-8, step down, step up

INFORMACIÓN

El MC34063A es un controlador para convertidores DC-DC conmutados, diseñado para aplicaciones de fuente conmutada como los reguladores boost (step-up), buck (step-down) y buck-boost (voltaje negativo).

CARACTERÍSTICAS Y ESPECIFICACIONES

Modelo: MC34063A
Voltaje de operación: 3V hasta 40 V
Corriente de conmutación de salida: hasta 1.5 A
Potencia: 625 mW
Número de pines: 8
Corriente:
- Colector del driver (IC(driver)): 100 mA
- Interruptor (ISW): 1.5 A
Frecuencia de operación: Hasta 100 kHz
Referencia de precisión del 2 %
Temperatura de operación: 0 °C a +70 °C
Bajo consumo en estado de espera
Voltaje de salida ajustable

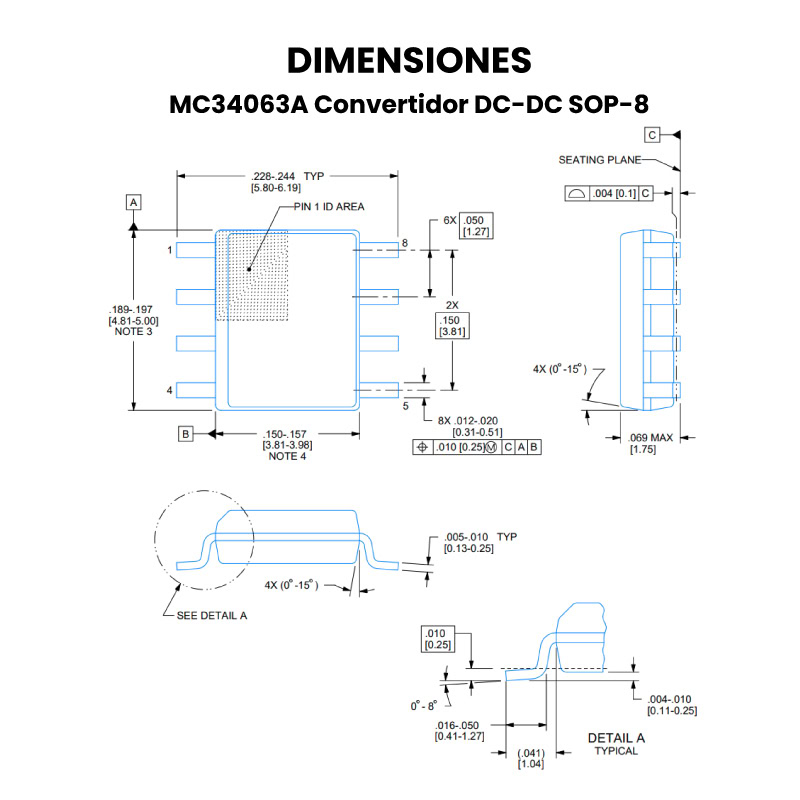

Dimensiones: 5.76 mm x 4.9 mm x 1.75 mm
Peso: 0.3 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Funcionamiento del MC34063A

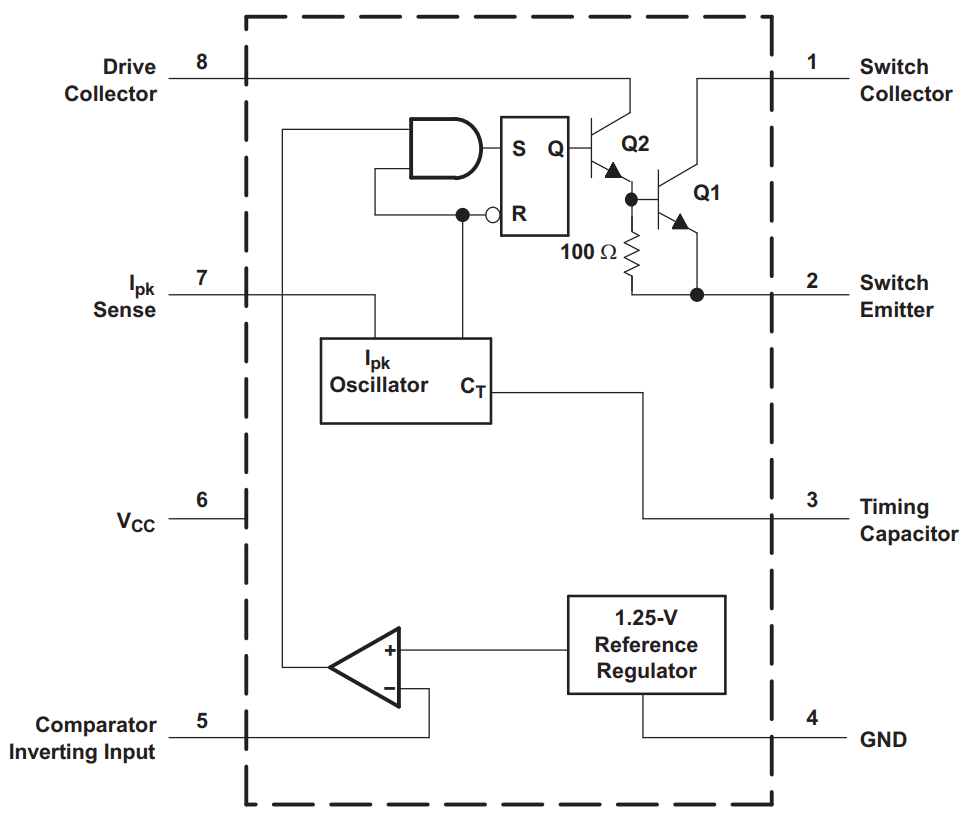

El diagrama interno del MC34063A muestra sus bloques principales, los cuales trabajan en conjunto para regular el voltaje de salida.

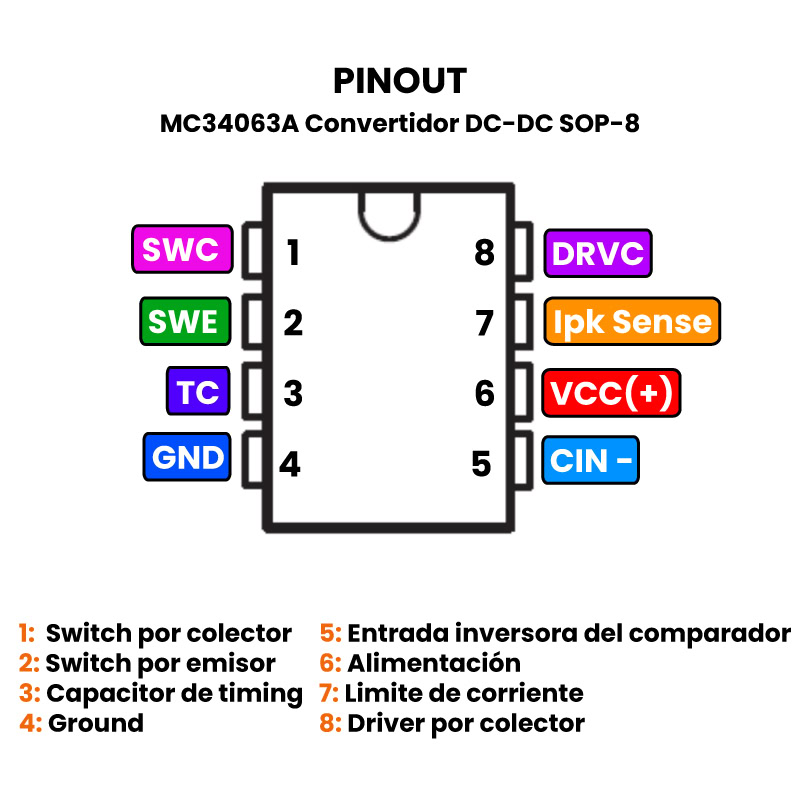

1. Oscilador y Capacitor de Tiempo (Pin 3 – CT): Genera una señal de reloj para controlar la conmutación del transistor interno cuya frecuencia de operación es ajustable mediante un capacitor externo.

2. Comparador de Error (Pin 5 – Comparator Inverting Input): Compara la tensión de salida con una referencia interna de 1.25 V. Si el voltaje de salida se desvía del valor deseado, ajusta el ciclo de trabajo del interruptor para corregirlo.

3. Transistor de Conmutación Interno (Pins 1 y 2 – Switch Collector y Emitter): Actúa como un interruptor controlado por el circuito de regulación que puede manejar una corriente máxima de 1.5 A. Conecta y desconecta la carga inductiva para convertir la energía eficientemente.

4. Detección de Corriente (Pin 7 – Ipk Sense): Limita la corriente máxima en el interruptor interno para evitar sobrecargas. Se establece mediante una resistencia externa.

5. Salida de Conducción (Pin 8 – Drive Collector): Puede controlar un transistor externo si se necesita más corriente de la que el MC34063A soporta directamente.

6. Fuente de Alimentación (Pin 6 – VCC y Pin 4 – GND): Alimenta el circuito con voltajes entre 3V y 40V.
