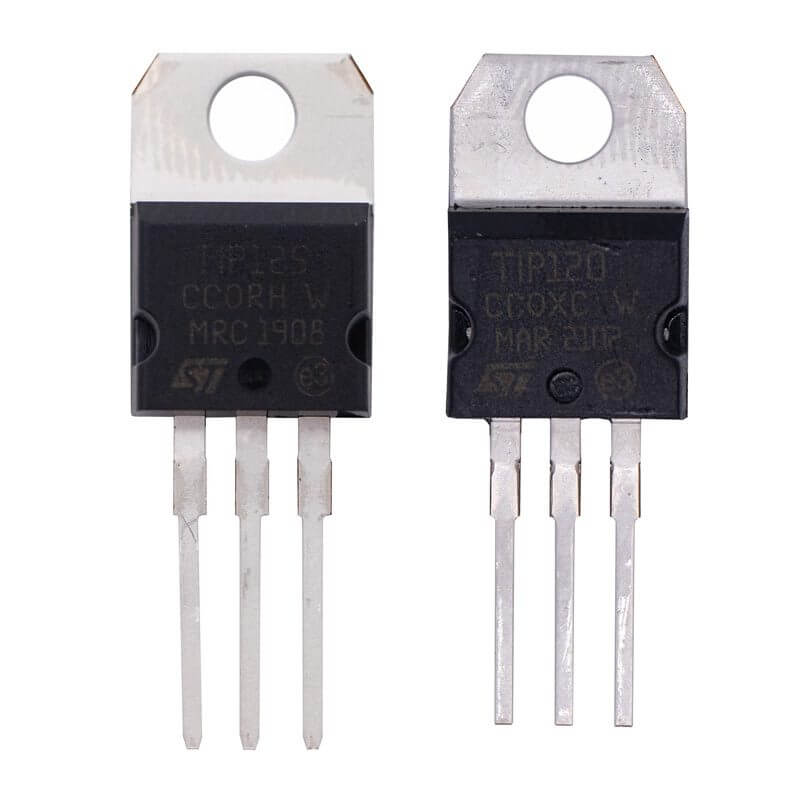

Transistor TIP120 NPN / TIP125 PNP
Rango de precios: desde $ 8.00 hasta $ 10.00
| CANTIDAD | PRECIO |
Comprados juntos frecuentemente
INFORMACIÓN
Transistor TIP120 y TIP125
Transistores Darlington disponible en TIP120 NPN y TIP125 PNP ambos tienen un encapsulado de plástico TO-220, estos transistores son de tipo bipolar de propósito general y están diseñados principalmente para la amplificación y la conmutación de media potencia.
Contamos con más transistores que pueden interesarte los podrás consultar Aquí.
ESPECIFICACIONES Y CARACTERÍSTICAS

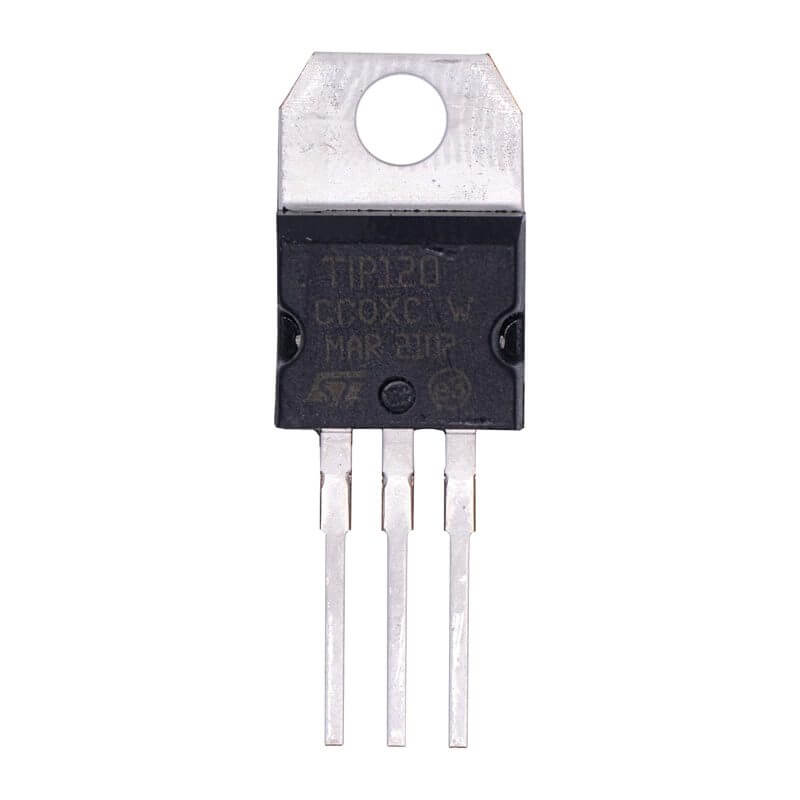

Transistor TIP120
- Tipo de Transistor: NPN
- Serie: TIP120
- Encapsulado: TO-220-3
- Pines: 3
- Voltajes:
- Colector-Emisor Máximo: 60 V
- Emisor-Base Máximo: 5 V
- Colector-Base Máximo: 60 V
- Corriente del Colector Ic: 5 A
- Disipación de energía: 65 W
- Ganancia de corriente mínima (hfe): 1000
- Temperatura de Funcionamiento: -65 a 150 ºC
- Dimensiones: 10.4 mm x 4.6 mm x 29.75 mm
- Peso: 2.9 g
Transistor TIP125
- Tipo de Transistor: PNP
- Serie: TIP125
- Encapsulado: TO-220-3
- Pines: 3
- Voltajes:
- Emisor-Colector: -60 V
- Base-Emisor: -5 V
- Base-Colector: -60 V
- Corriente del Colector Ic: 5 A
- Disipación de energía: 65 W
- Ganancia de corriente mínima (hfe): 1000
- Temperatura de Funcionamiento: -65 a 150 ºC
- Dimensiones: 10.4 mm x 4.6 mm x 29.75 mm
- Peso: 2.9 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿TIP120 qué es?
El TIP120 es un transistor NPN darlington que se utiliza principalmente para la amplificación de uso general y aplicaciones de conmutación de media potencia.
TIP120 NPN esta fabricado de silicio de base epitaxial, en un encapsulado plástico de tipo TO-220, internamente consta de dos transistores conectados mediante la configuración darlington con lo que se logra una mayor capacidad de amplificación, de alta ganancia y bajo voltaje de saturación. Además este tipo de transistores darlington, cuentan con un diodo incorporado y un par de resistencias con fines de protección.
¿TIP120 cómo funciona?
El TIP120 NPN esta compuesto de transistores bipolares que están conectados en tándem para proporcionar una ganancia de muy alta corriente a partir de una corriente de base baja. En un transistor Darlington, el emisor del transistor de entrada está conectado a la base del transistor de salida y sus colectores están unidos. Por lo tanto, la corriente que es amplificada por los transistores de entrada se amplifica aún más por los transistores de salida.
¿TIP120 cómo usar?
Los transistores TIP120 están diseñados para aplicaciones como amplificadores de uso general, aplicaciones de conmutación de baja velocidad, etapas de salida de amplificadores de audio, controladores de solenoides, controladores de motores, etc.
¿TIP120 cómo interruptor?
El TIP120 básicamente, tiene una entrada llamada colector, una salida llamada Emisor y un control denominado Base. Cuando se aplica una señal de ALTO a la base (B, pin de control), el transistor cambia y permite que la corriente fluya desde el colector (C) para el emisor (E). De esta manera el transistor TIP120 sirve como interruptor electrónico.
¿Qué es Transistor TIP125?
Es un transistor Darlington de tipo PNP con un encapsulado TO-220-3, esta fabricado de silicio de base epitaxial, internamente consta de dos transistores conectados mediante la configuración Darlington, para tener mayor capacidad de amplificación, además de un rendimiento alto de ganancia y bajo voltaje de saturación. Este transistor es de bajo voltaje de saturación entre colector-emisor.
¿Para que sirve Transistor TIP125?
Este transistor es de propósito general y esta diseñado principalmente para la amplificación y la conmutación de media potencia, en circuitos que manejan grandes corrientes, como el control computarizado de motores eléctricos.
ENLACES EXTERNOS
| Peso | 0.0029 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
| Transistor: | TIP120 NPN, TIP125 PNP |
