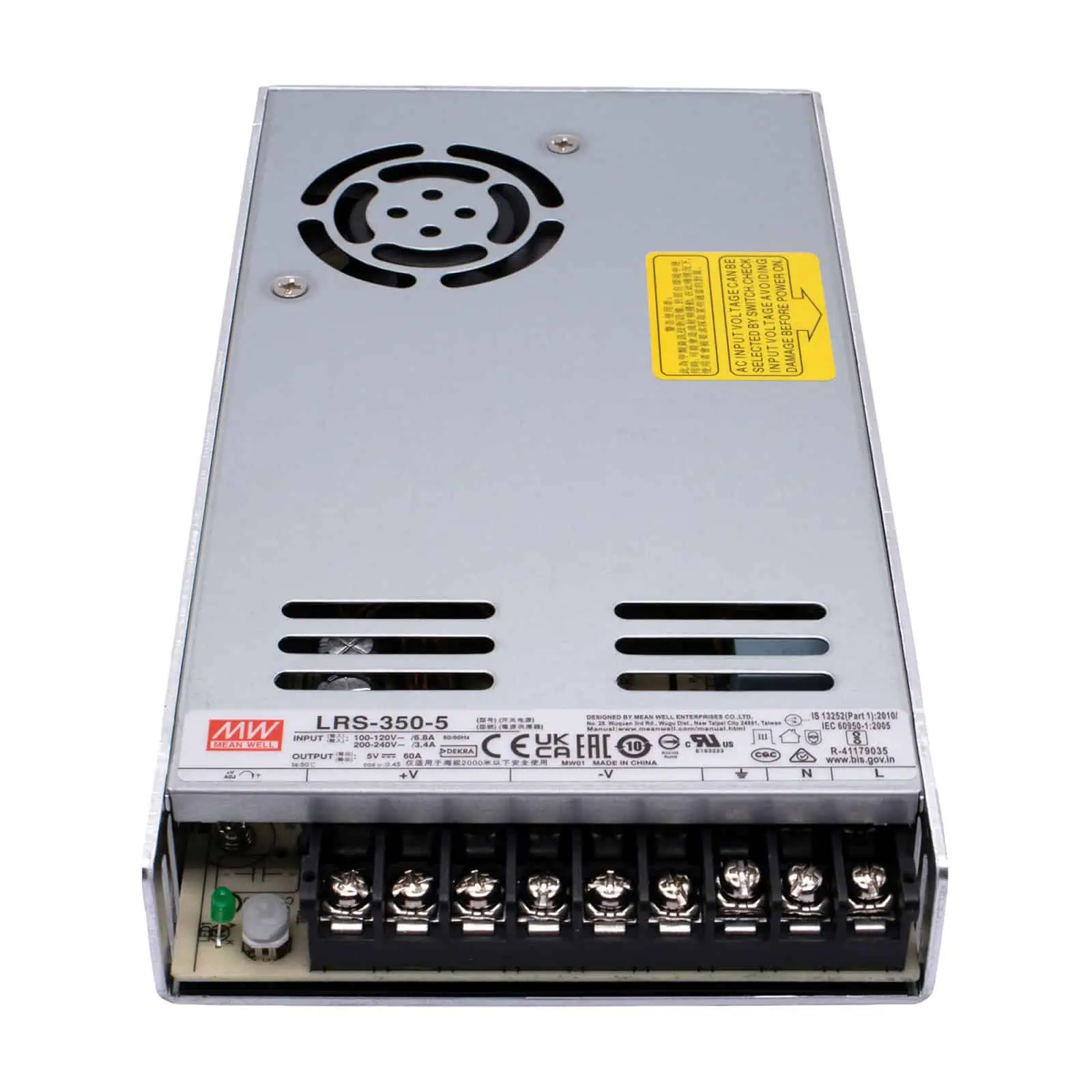

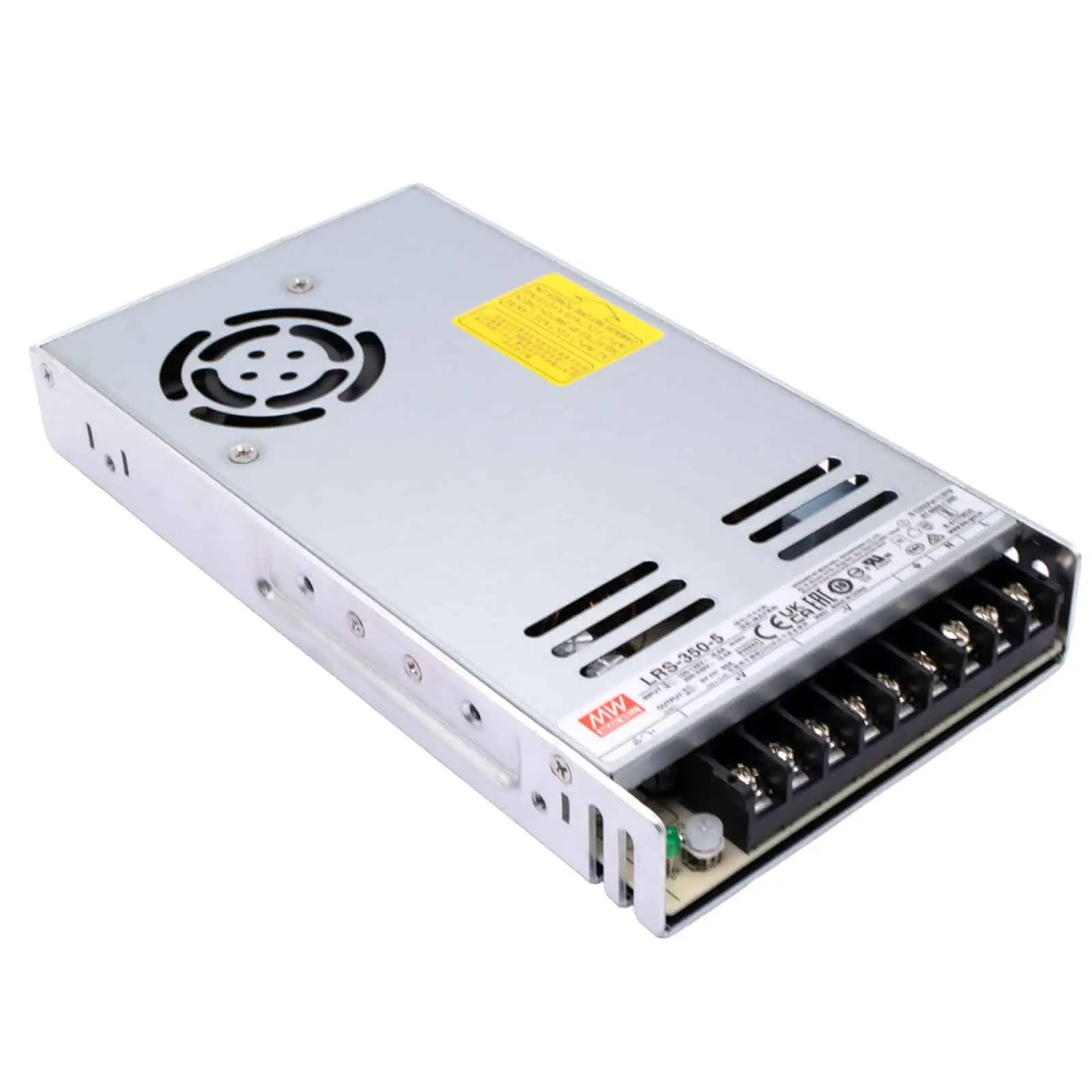

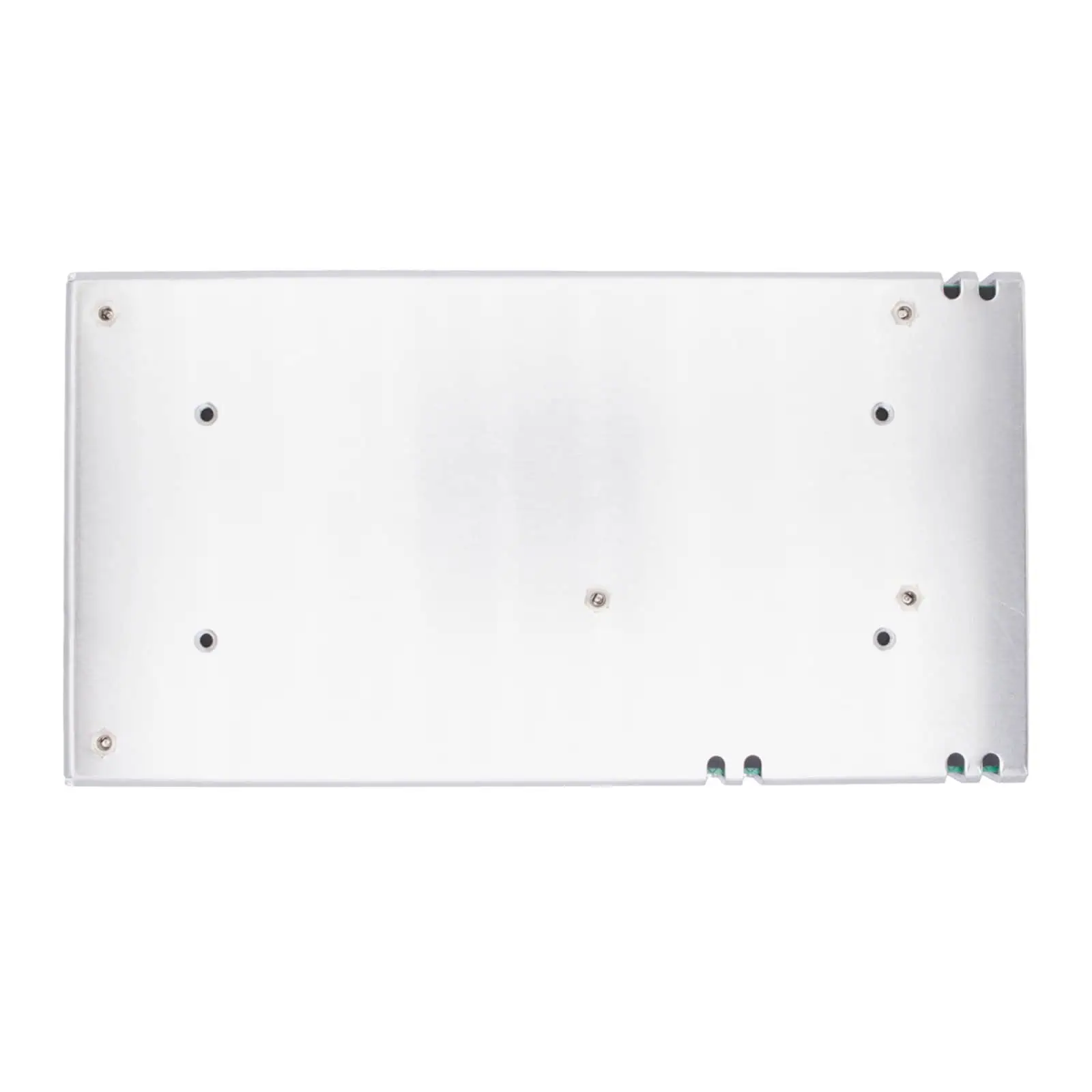

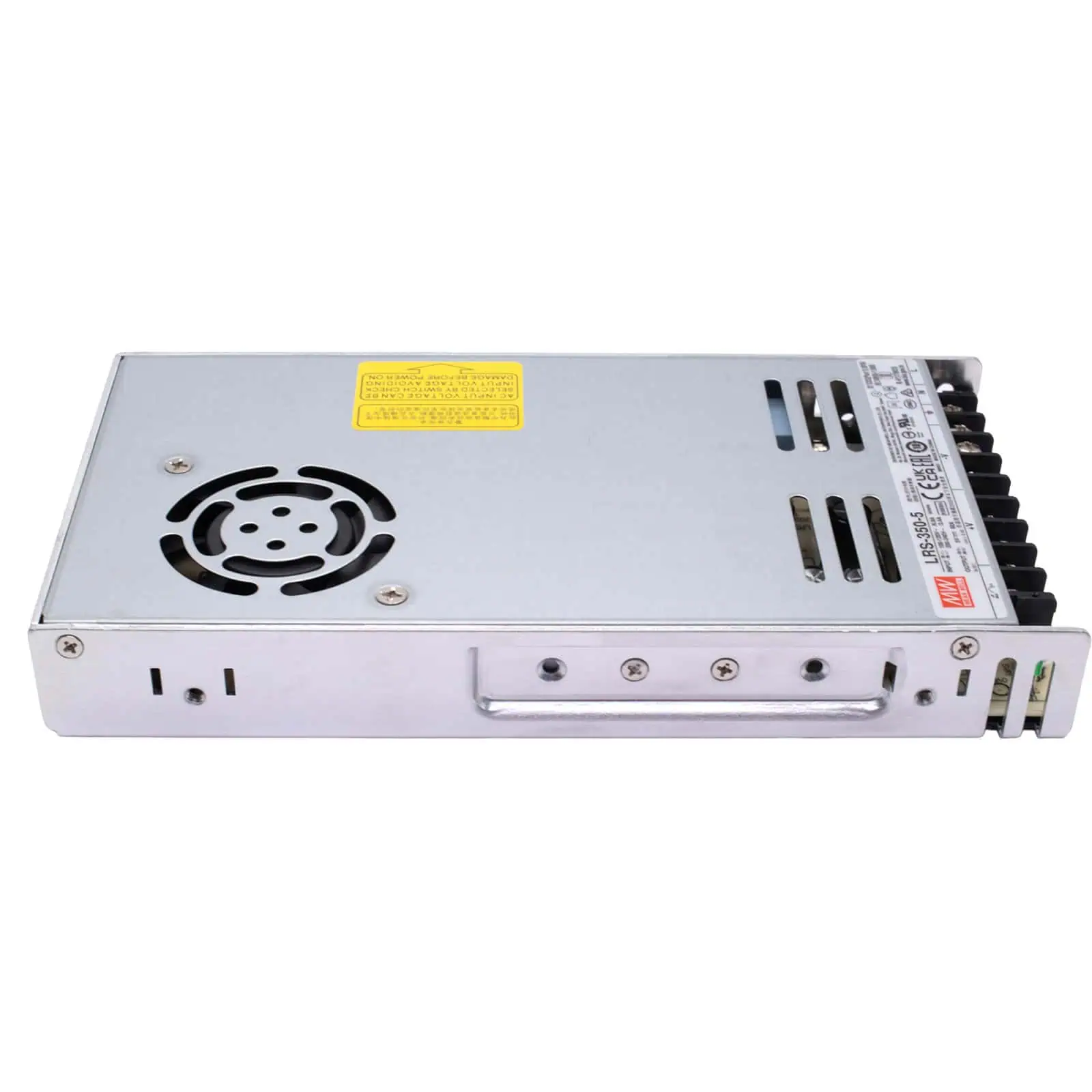

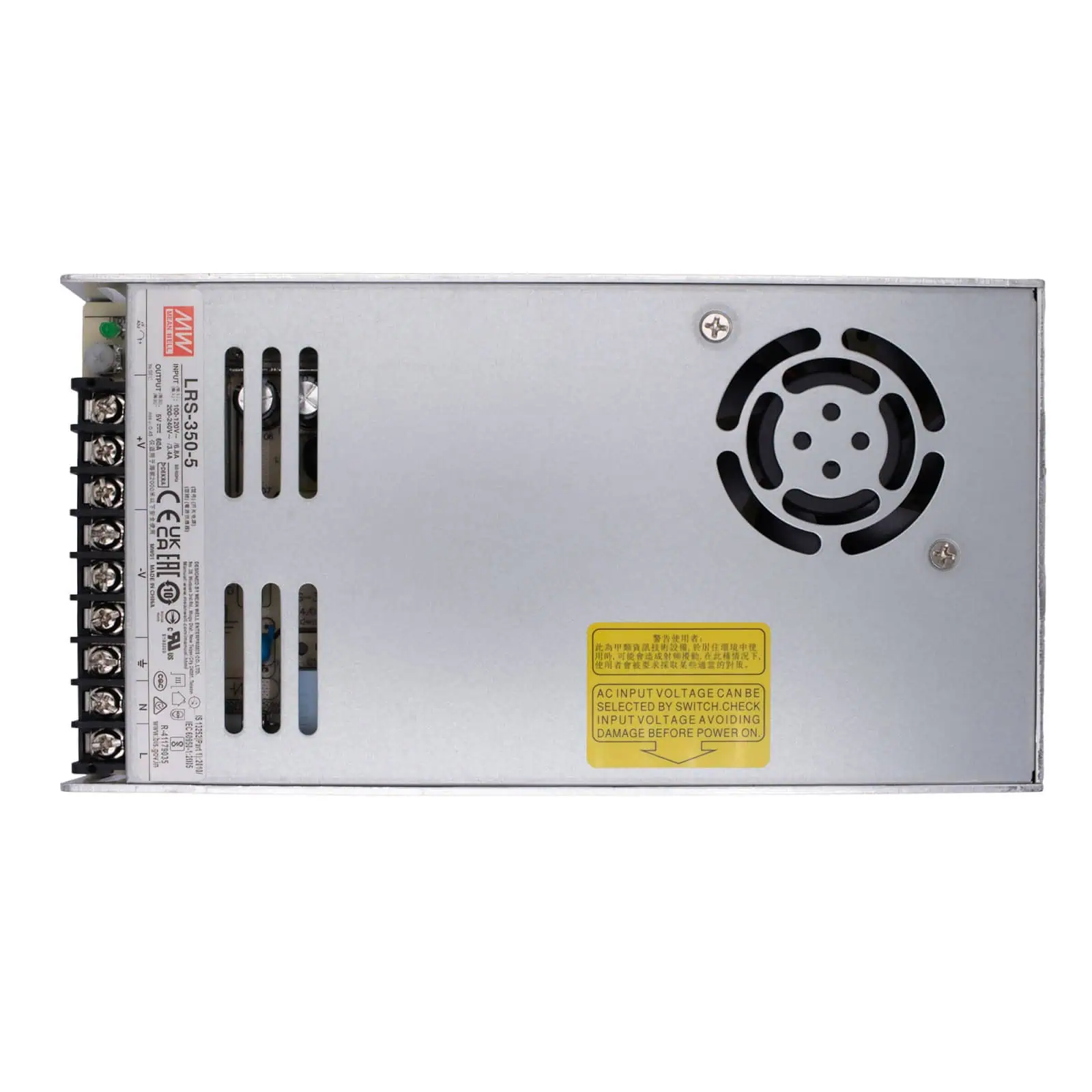

LRS-350-5 Fuente Conmutada 5V 60A MEAN WELL

INFORMACIÓN

La LRS-350-5 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 5 V DC con una capacidad de hasta 60 A, diseñada para aplicaciones que requieren alta corriente en un formato compacto de perfil bajo tipo 1U. Utiliza entrada seleccionable de 115 / 230 V AC y cuenta con ventilador interno con control automático, que se activa de acuerdo con la carga y la temperatura para mantener un funcionamiento estable dentro de gabinetes y equipos electrónicos.

Se emplea como fuente principal en sistemas digitales de alto consumo, pantallas LED, servidores embebidos, equipos de automatización, impresoras 3D y proyectos con múltiples módulos electrónicos, donde se necesita una línea de 5 V con alta capacidad de corriente para alimentar varios dispositivos al mismo tiempo. Incorpora protecciones contra cortocircuito, sobrecarga, sobretensión y sobretemperatura, además de indicador LED de encendido y ajuste de voltaje de salida para adaptarse a diferentes configuraciones de instalación.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Modelo: LRS-350-5
• Marca: MEAN WELL
• Carcasa: Metálica para disipación térmica
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 5V
• Rango de ajuste de voltaje: ≈ 4.5 ~ 5.5V
• Corriente de salida: 60A
• Frecuencia: 50/60Hz
• Potencia: 348 W
• Eficiencia: hasta 83.5 % aprox.
• Protección:
  • Sobretemperatura
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Sistema de enfriamiento: Ventilador interno con control automático ON/OFF
• Tipo de enfriamiento: Activo + convección
• Indicador: LED de encendido
• Tipo de conexión: Bornera de tornillo
• Altura de perfil bajo: Formato 1U (aprox. 30 mm de altura)
• Temperatura:
  • Operación: −25 °C a +70 °C (con derating)
  • Almacenamiento: −40 °C a +85 °C
• Dimensiones: 215 mm x 115 mm x 30 mm
• Peso: 769 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

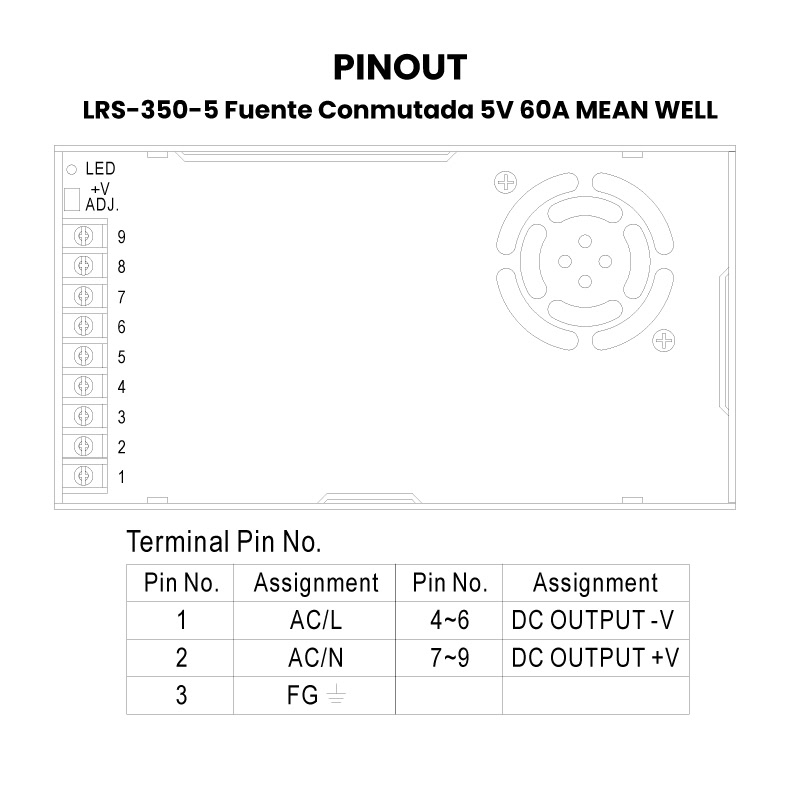

• Pinout

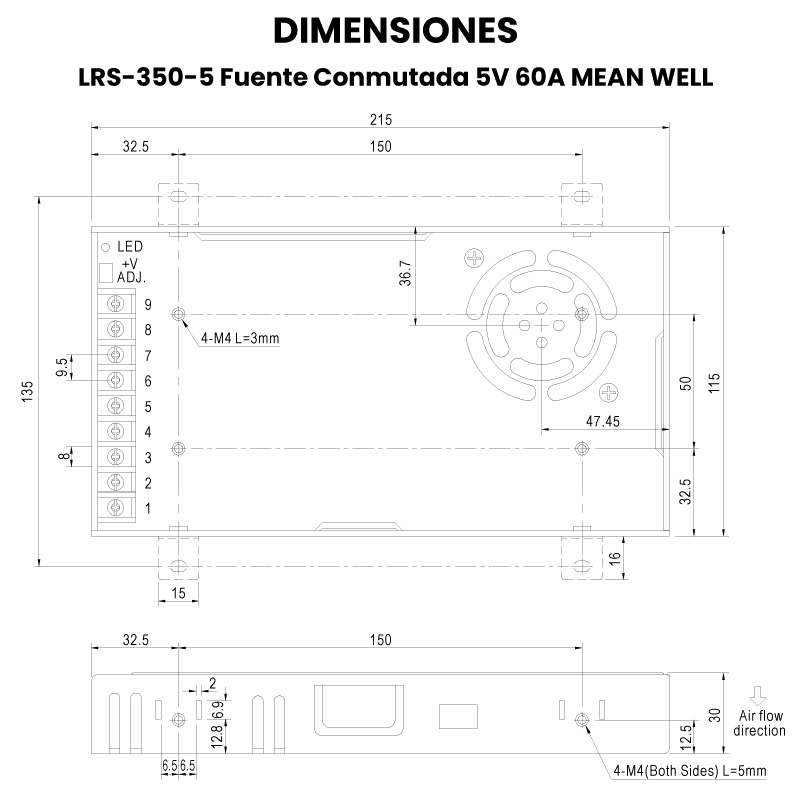

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de pantallas LED, matrices LED y letreros digitales de gran tamaño
• Sistemas digitales de alto consumo en 5 V
• Servidores embebidos y equipos de cómputo industrial
• Proyectos con múltiples Raspberry Pi, Arduino o ESP32 desde una sola fuente
• Backplanes y buses de distribución de 5 V
• Impresoras 3D (línea de 5 V para electrónica y accesorios)
• Bancos de prueba y fuentes para laboratorio electrónico
• Integración en tableros eléctricos y gabinetes de control
• Alimentación de módulos lógicos, relés y periféricos digitales de alta corriente
• Equipos de telecomunicaciones y networking que operan a 5 V
• Sistemas de audio digital y reproductores multimedia
• Desarrollo de prototipos electrónicos de alto consumo en 5 V

Recomendaciones de uso

• Verificar la posición del selector de entrada 115 / 230 V AC antes de energizar para evitar daños en la fuente.
• Conectar correctamente L, N y tierra (FG) para mayor seguridad y reducción de ruido eléctrico.
• No exceder la corriente nominal de 60 A en la salida de 5 V.
• Instalar en un lugar con ventilación adecuada, dejando libre el flujo de aire del ventilador interno.
• Evitar montarla cerca de fuentes de calor o en gabinetes sin circulación de aire.
• Utilizar cableado de sección adecuada para alta corriente y mantener los conductores lo más cortos posible para reducir caídas de tensión.
• Distribuir la carga en varias líneas de alimentación cuando se conecten múltiples módulos o dispositivos.
• Asegurar conexiones firmes en la bornera de salida, ya que la corriente es elevada.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.
• En sistemas digitales sensibles, considerar puntos de distribución de energía y capacitores de desacoplo cerca de las cargas para mantener estabilidad en la línea de 5 V.
