LRS-150F-24 Fuente Conmutada 24V 6.5A MEAN WELL

INFORMACIÓN

La LRS-150F-24 de MEAN WELL es una fuente de alimentación conmutada diseñada para convertir corriente alterna en una salida de 24 V DC con capacidad de hasta 6.5 A, en un formato compacto y de bajo perfil que facilita su integración en gabinetes y equipos electrónicos. Cuenta con entrada universal de 100 a 240 V AC, por lo que puede utilizarse en diferentes instalaciones sin necesidad de selector de voltaje. Su carcasa metálica perforada favorece la disipación de calor por convección natural, permitiendo operación sin ventilador en múltiples aplicaciones.

Se utiliza como fuente de energía en sistemas de automatización, control industrial, iluminación LED de 24 V, impresoras 3D, CNC, equipos electrónicos y proyectos de desarrollo, donde se requiere una salida estable de 24 V. Incorpora protecciones contra cortocircuito, sobrecarga, sobretensión y sobretemperatura, además de indicador LED de encendido y ajuste fino del voltaje de salida para adaptarse a distintos requerimientos de instalación.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-150F-24
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 24 V DC
• Corriente de salida: 6.5A
• Frecuencia: 50/60Hz
• Potencia: 150W
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Rango de ajuste de voltaje: 21.6  ~ 28.8 V DC
• Temperatura de almacenamiento: −40 °C a +85 °C
• Enfriamiento: Convección natural (sin ventilador)
• Dimensiones: 159 mm x 97 mm x 30 mm
• Peso: 411 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

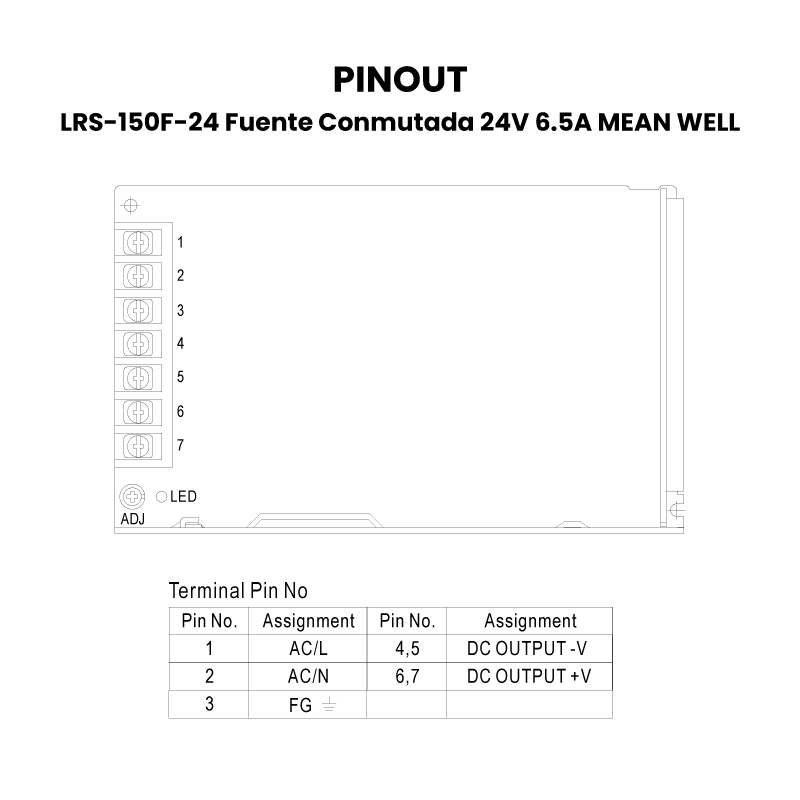

• Pinout

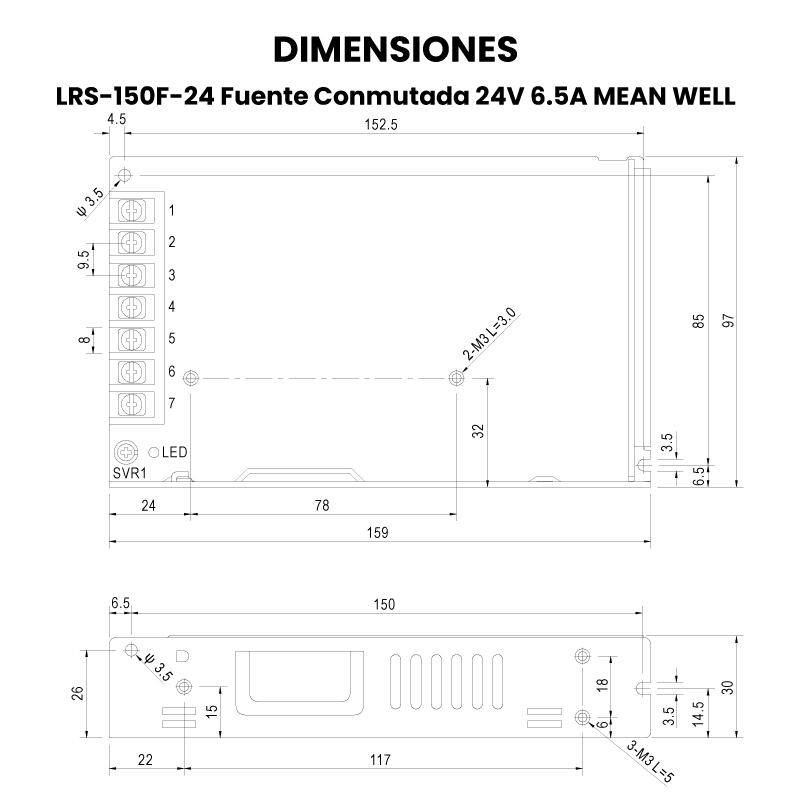

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de motores DC, actuadores y solenoides de 24 V
• Sistemas de automatización y control industrial
• PLC, módulos de entradas/salidas y sensores industriales
• Impresoras 3D, CNC y equipos de manufactura digital
• Tiras y luminarias LED de 24 V
• Pantallas LED y señalización electrónica
• Sistemas de seguridad y control de acceso
• Equipos de telecomunicaciones y networking industrial
• Integración en tableros eléctricos y gabinetes de control
• Instrumentación electrónica y bancos de prueba
• Proyectos con drivers de motores paso a paso de 24 V
• Desarrollo de prototipos y proyectos maker

Recomendación de uso

• Verificar que el voltaje de entrada (100–240 VAC) coincida con la red eléctrica antes de energizar.
• Realizar la conexión correcta de L, N y tierra (FG) para mejorar la seguridad y reducir interferencias.
• No exceder la corriente nominal de 6.5 A en la salida de 24 V.
• Instalar en un espacio con buena ventilación, sin obstruir la rejilla metálica para facilitar la disipación de calor.
• Fijar la fuente mediante los orificios de montaje para evitar movimiento o vibraciones.
• Utilizar cables del calibre adecuado según la corriente y la distancia para evitar caídas de tensión.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o cambios en el cableado.
• Para operación continua, trabajar preferentemente a 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.

¿Qué significa LRS-150F?

La serie LRS-150F de MEAN WELL es una familia de fuentes de alimentación conmutadas de salida única y 150 W, diseñadas para convertir corriente alterna en voltaje de corriente continua en un formato compacto y de bajo perfil. Trabajan con entrada universal de 85 a 264 V AC, por lo que pueden utilizarse en diferentes redes eléctricas sin necesidad de selector de voltaje. Su carcasa metálica perforada permite la disipación de calor por convección natural, lo que facilita su integración en gabinetes, tableros eléctricos y equipos electrónicos donde el espacio es limitado.

Esta serie está pensada para alimentar sistemas de automatización, iluminación LED, equipos electrónicos, maquinaria, instrumentación y proyectos de desarrollo, ofreciendo diferentes versiones de salida (5 V, 12 V, 15 V, 24 V, 36 V y 48 V) según la aplicación. Incluye protecciones contra cortocircuito, sobrecarga, sobretensión y sobretemperatura, indicador LED de encendido y ajuste de voltaje de salida, lo que permite adaptarla a distintas configuraciones de trabajo dentro de aplicaciones industriales y electrónicas.
