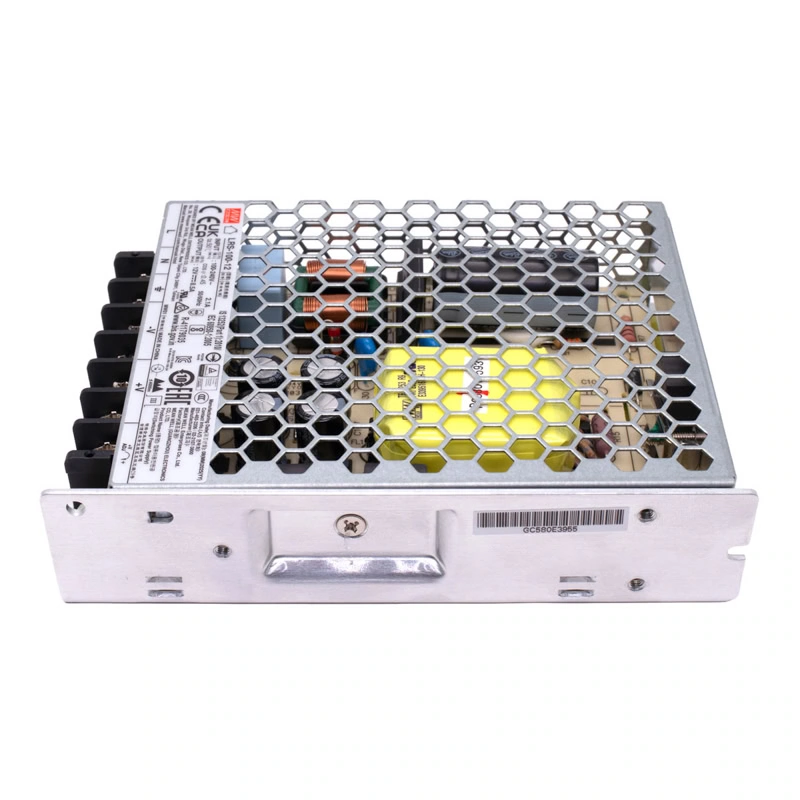

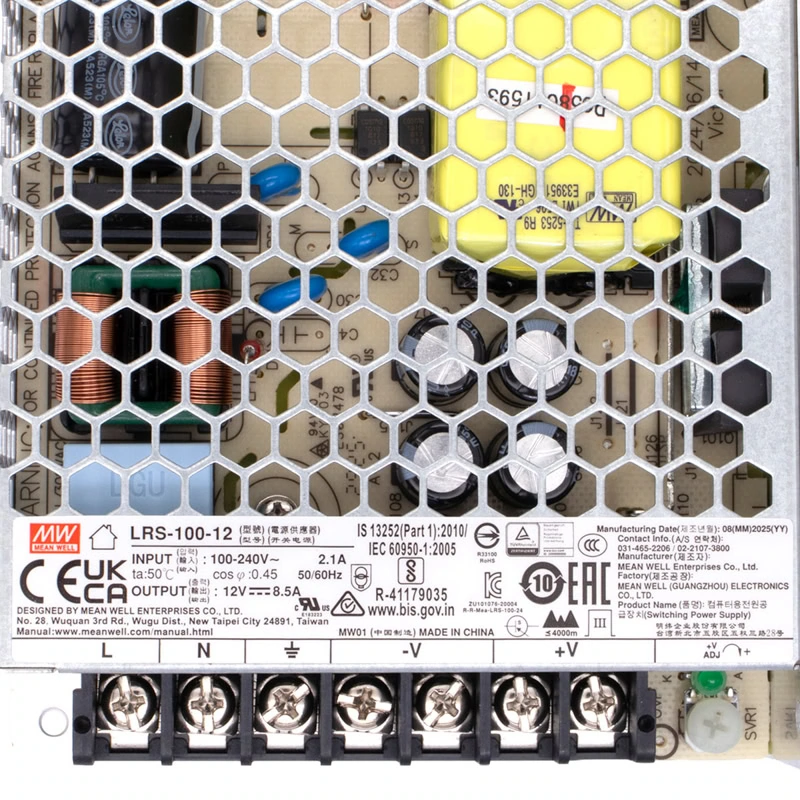

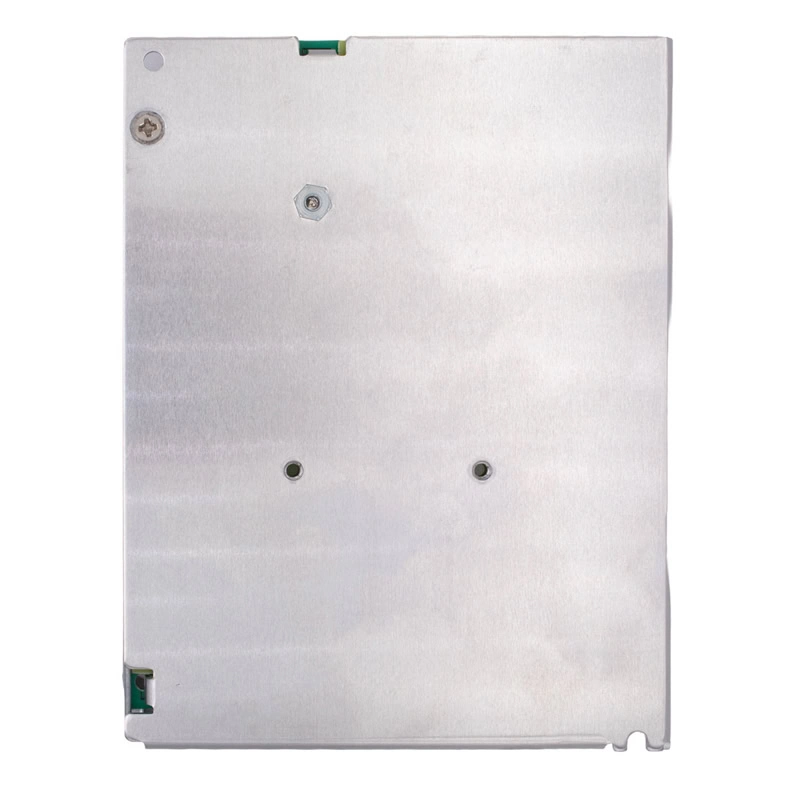

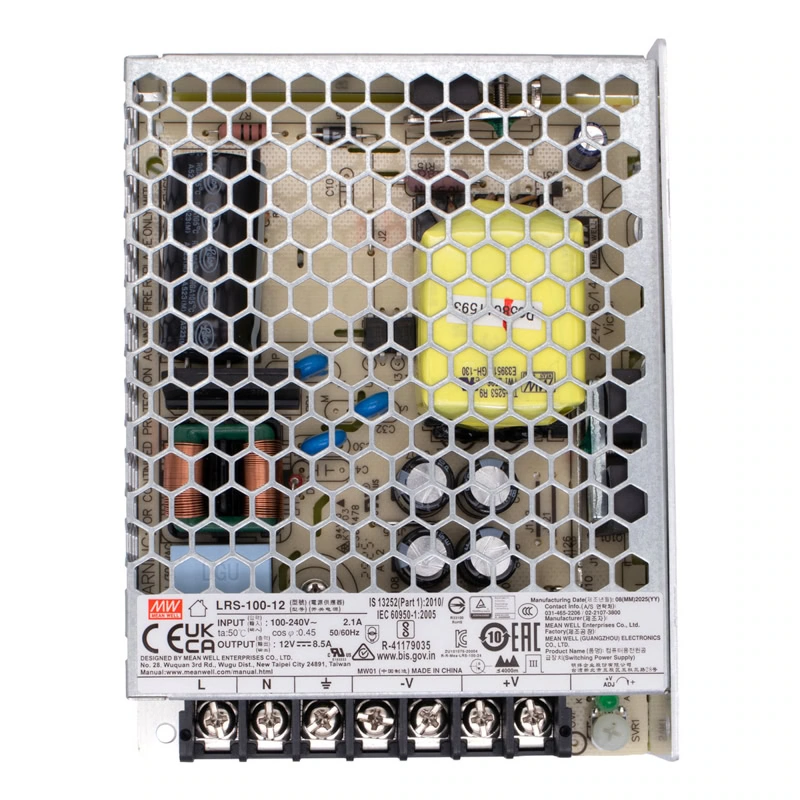

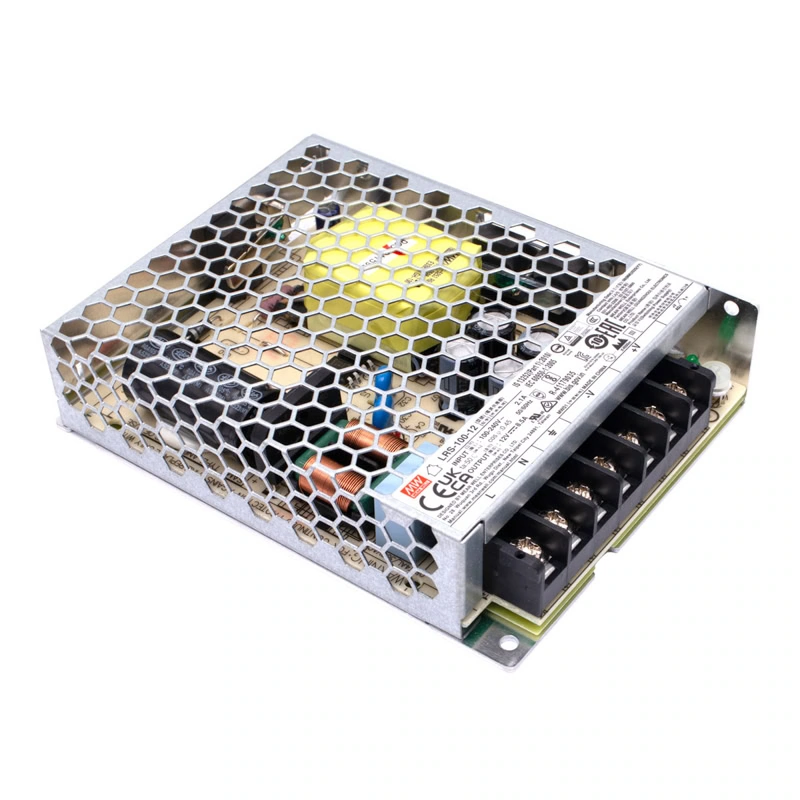

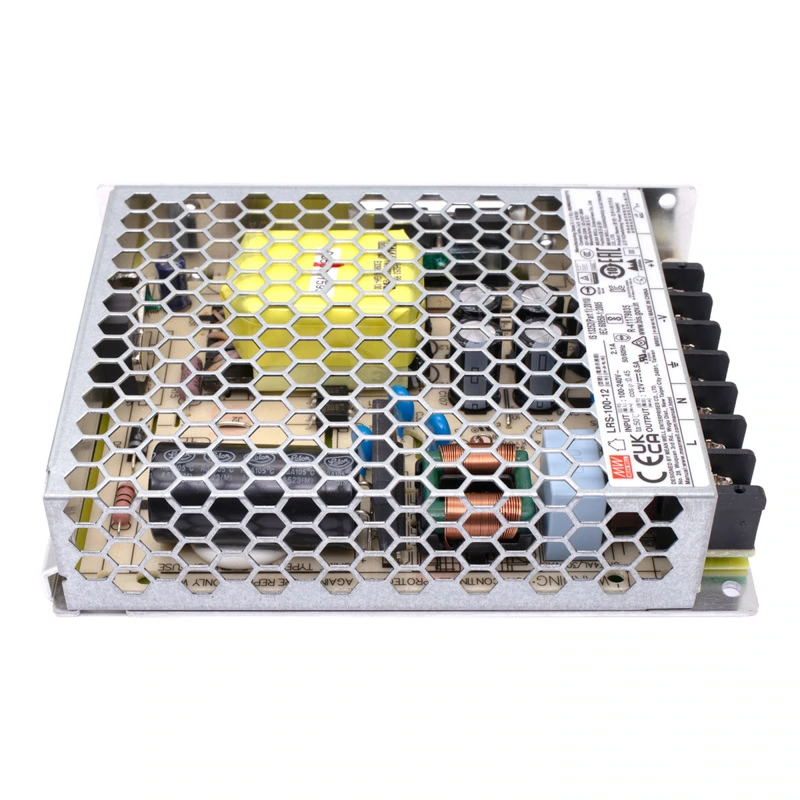

LRS-100-12 Fuente Conmutada 12V 8.5A MEAN WELL

INFORMACIÓN

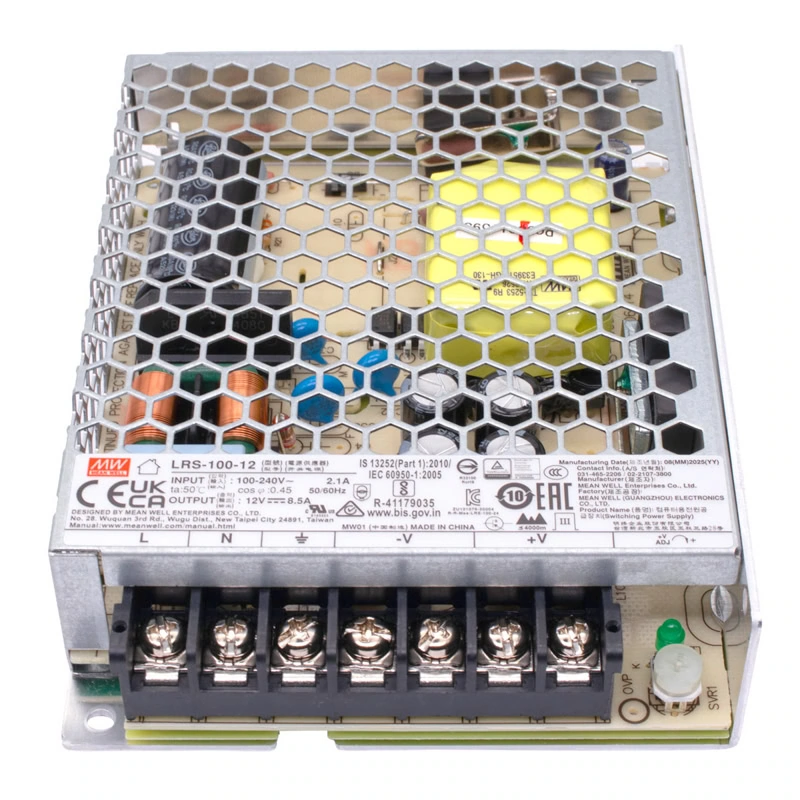

La LRS-100-12 es una fuente conmutada de 12 V y 8.5 A (102 W) de la marca MEAN WELL, diseñada para convertir la energía de la red eléctrica (100–240 V AC) en un voltaje estable de 12 V DC. Su carcasa metálica ventilada permite una correcta disipación de calor sin necesidad de ventilador, ofreciendo un funcionamiento silencioso, robusto y confiable para aplicaciones de uso continuo.

Esta fuente se utiliza para alimentar equipos electrónicos y sistemas de mayor consumo a 12 V, como tiras LED de alta potencia, motores DC, controladores, módulos industriales, sistemas de automatización y equipos electrónicos en general. Incorpora protecciones contra cortocircuito, sobrecarga y sobrevoltaje, lo que ayuda a proteger los dispositivos conectados y a prolongar su vida útil, siendo una solución segura y eficiente para aplicaciones profesionales, industriales y proyectos electrónicos exigentes.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-100-12
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 12 V DC
• Rango de ajuste de voltaje: 10.2 ~ 13.8 V DC
• Corriente salida: 8.5 A
• Frecuencia: 50/60Hz
• Potencia: 102 W
• Eficiencia: 88%
• Ripple y ruido: 120 mVp-p (máx.)
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C
• Altitud de operación: Hasta 5000 m (con derating)
• Enfriamiento: Convección natural (sin ventilador)
• Normativas: UL62368-1, EN62368-1, EN60335-1, EN61558-1/2-16
• Dimensiones: 129 mm x 97 mm x 30 mm
• Peso: 328 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

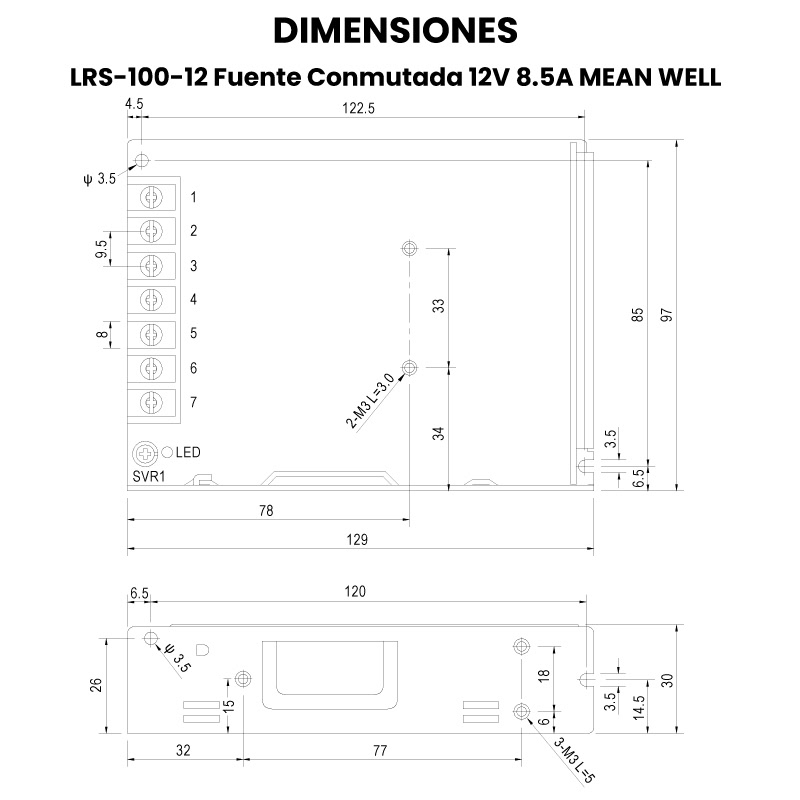

• Dimensiones

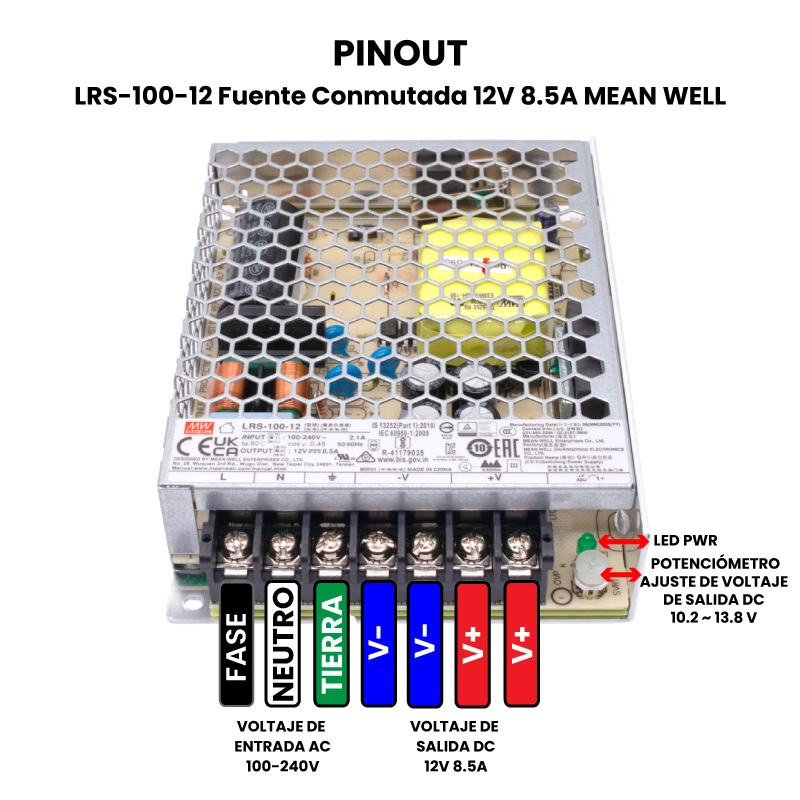

• Pinout

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de equipos y sistemas de 12 V DC de alto consumo
• Tiras LED de 12 V de alta potencia y sistemas de iluminación LED
• Motores DC de 12 V y actuadores
• Controladores, relevadores y módulos electrónicos
• Sistemas de automatización y control industrial ligero
• Tarjetas electrónicas y placas de desarrollo
• Equipos de comunicación y monitoreo
• Gabinetes eléctricos y tableros de control
• Instrumentación electrónica y equipos de laboratorio
• Proyectos de electrónica, robótica e integración profesional

Recomendaciones de uso

• Verifica que la tensión de entrada esté dentro del rango permitido (85–264 V AC) antes de conectar la fuente.
• No excedas la corriente máxima de salida (8.5 A); para uso continuo se recomienda dejar un margen de seguridad del 20–30 %.
• Instálala en un lugar bien ventilado, dejando espacio alrededor de la carcasa para una correcta disipación de calor.
• Utiliza cables adecuados al consumo de corriente, especialmente en aplicaciones de alto consumo, para evitar caídas de voltaje.
• Conecta correctamente fase (L), neutro (N) y tierra (FG) para mayor seguridad eléctrica.
• Ajusta el voltaje de salida solo dentro del rango permitido (10.2 a 13.8 V) y con la fuente desenergizada.
• Evita el contacto con las terminales mientras la fuente esté energizada.
• Fija la fuente firmemente en gabinetes o tableros eléctricos para evitar vibraciones.
• No la expongas a humedad, líquidos o polvo excesivo, ya que no cuenta con protección IP.
• En aplicaciones críticas o de uso continuo, revisa periódicamente conexiones, temperatura y estado general de la fuente.

¿Qué significa LRS?

LRS es el nombre de la serie de fuentes conmutadas compactas de MEAN WELL, diseñada para ofrecer alta eficiencia, tamaño reducido y operación confiable. Esta serie se caracteriza por su carcasa metálica ventilada, perfil bajo, entrada universal de voltaje y protecciones eléctricas integradas, lo que la hace ideal para aplicaciones industriales ligeras, electrónicas y de automatización.
