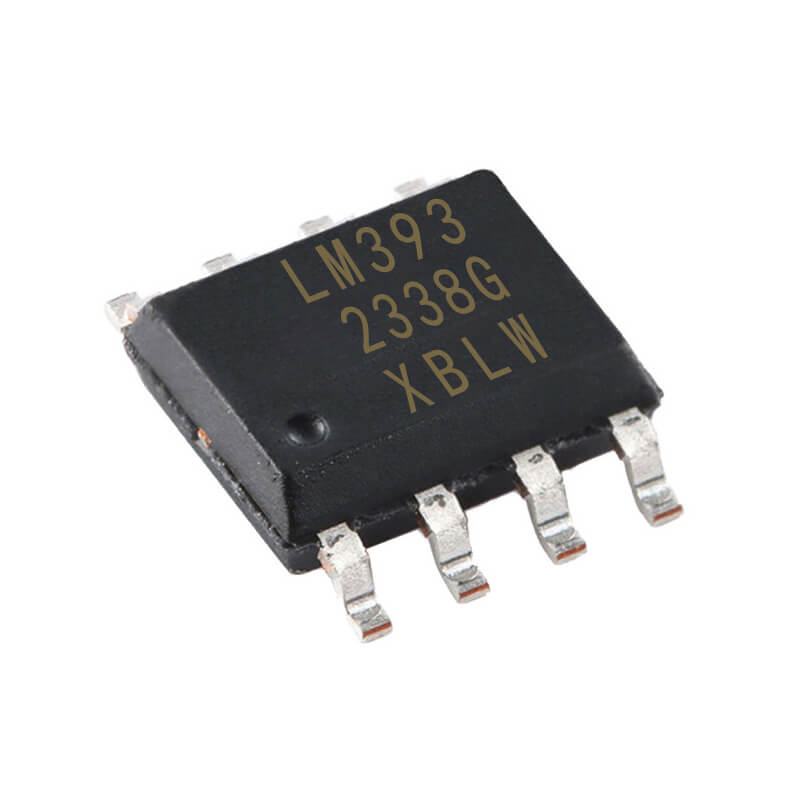

LM393DR Comparador de Voltaje Dual SOP-8

INFORMACIÓN

El LM393DR es un comparador de voltaje dual en encapsulado SOP-8, diseñado para operar con señales analógicas y proporcionar salidas digitales según la comparación de dos voltajes de entrada. Es ideal para aplicaciones en detección de niveles, osciladores, conversión de señales y circuitos de control, gracias a su bajo consumo de energía y su capacidad de operar en un amplio rango de voltajes.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Comparador de voltaje dual
• Encapsulado: SOP-8
• Montaje: SMD
• Voltaje de operación:
  • Single: 2V a 36V
  • Doble: ±1V a ±18V
• Corriente de Consumo: 0.8 mA (independiente del voltaje de suministro)
• Disipación de Potencia (PD): Máx. 570 mW
• Bajo consumo de energía
• Compatibilidad: TTL, DTL, ECL, MOS y CMOS
• Corriente de absorción de salida: Hasta 16 mA
• Voltaje de saturación de salida: Aproximadamente 250 mV (con 4 mA de corriente de salida)
• Tiempo de respuesta: Hasta 36V (igual al voltaje de alimentación)
• Temperatura de operación: -40°C a 85°C
• Dimensiones: 5mm x 4mm x 1.75mm
• Peso: 0.1g

DOCUMENTACIÓN Y RECURSOS

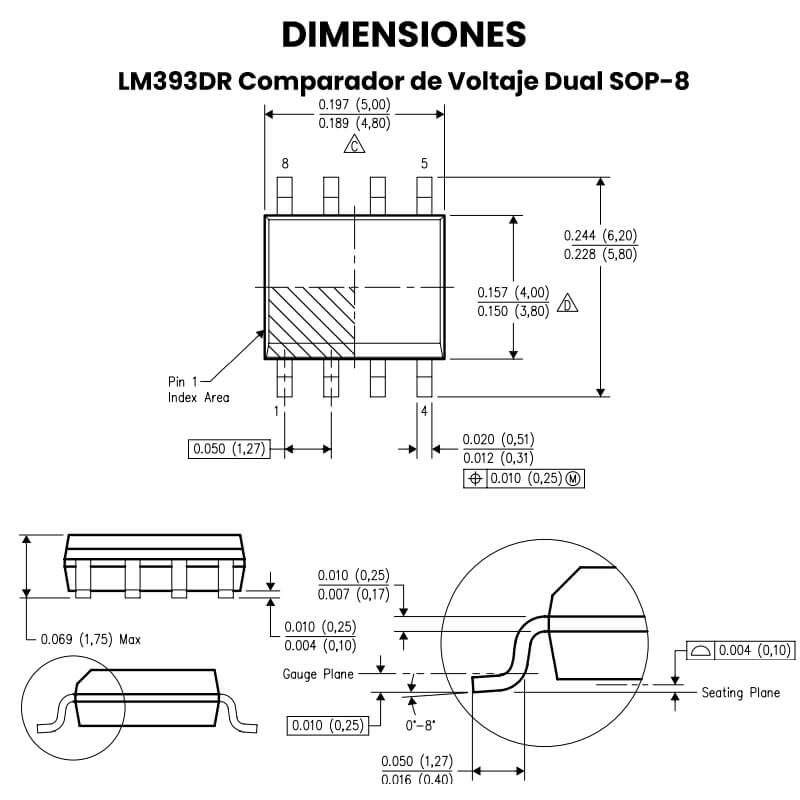

• Dimensiones

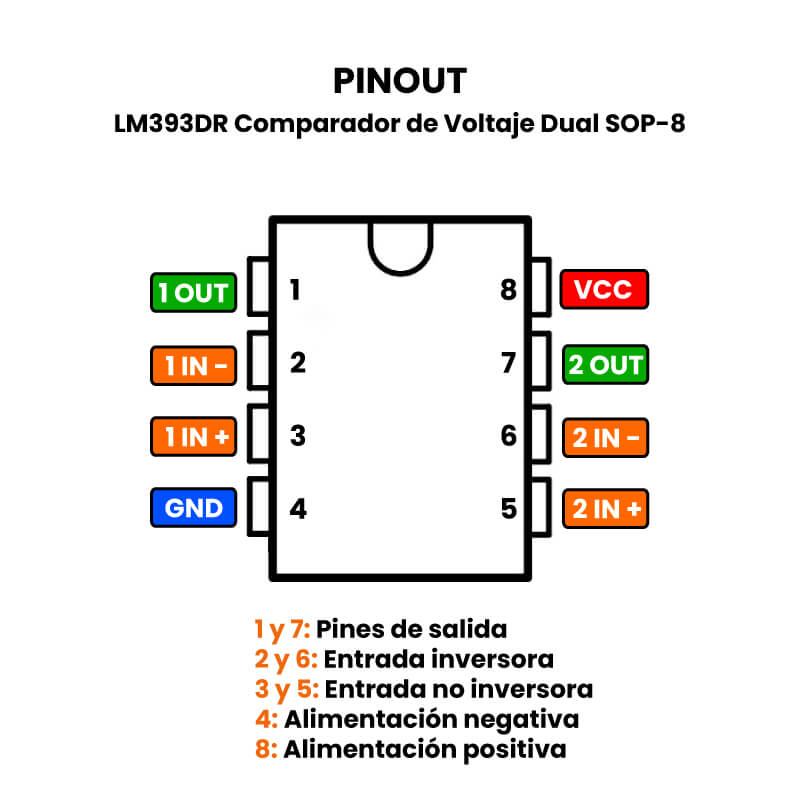

• Pinout
• Datasheet
• Footprint

INFORMACIÓN ADICIONAL

¿Que es el LM393DR (SOP-8)?

El LM393DR (SOP-8) es un circuito integrado que consiste en dos comparadores de voltaje independientes, diseñado para funcionar en un rango de voltaje de suministro de 2.0V a 36V (suministro simple) o ±1.0V a +18V (suministro dual). Con un bajo consumo de energía de aproximadamente 0.8 mA, este componente destaca por su baja corriente de polarización de entrada y bajo voltaje de offset, lo que lo hace ideal para aplicaciones que requieren alta precisión. Se utiliza comúnmente en circuitos de detección de cruce por cero, control de motores y en diversos dispositivos electrónicos de consumo, lo que resalta su versatilidad en el ámbito industrial y de consumo.

¿Cómo funciona el LM393DR (SOP-8)?

El LM393DR (SOP-8) funciona como un comparador de voltaje que compara dos voltajes de entrada: uno en su terminal no inversora (IN+) y otro en su terminal inversora (IN-). Si el voltaje en IN+ es mayor, la salida correspondiente se activa, generando un voltaje alto cercano a la alimentación, mientras que si es menor, la salida se mantiene baja. Este dispositivo proporciona salidas digitales en niveles TTL, lo que permite su integración en circuitos digitales. Es especialmente útil en aplicaciones como la detección de cruce por cero y en sistemas de control y monitoreo, gracias a su capacidad para detectar variaciones de voltaje y su inmunidad al ruido.

¿Cómo utilizar el LM393DR (SOP-8)?

Para utilizar el LM393DR (SOP-8) en un circuito, sigue estos pasos básicos:

1. Conexiones de Alimentación: Conecta el pin de alimentación (Vcc) a la fuente de voltaje adecuada (dentro del rango de 2.0V a 36V). Conecta el pin de tierra (GND) a la tierra del circuito.
2. Entradas: Conecta los voltajes que deseas comparar a las entradas del comparador. Utiliza el pin IN+ para el voltaje que deseas que sea mayor (no inversor) y el pin IN- para el voltaje de referencia (inversor).
3. Salida: Conecta el pin de salida (OUT) a la carga o circuito que requieras controlar. La salida será alta cuando IN+ sea mayor que IN-, y baja cuando no lo sea.
4. Resistencias y Componentes Adicionales: Si es necesario, incluye resistencias en la configuración de entrada para ajustar los niveles de voltaje, o elementos como diodos para prevenir voltajes inversos que podrían dañar el comparador.
5. Configuración de Histeresis (Opcional): Para evitar que el comparador cambie de estado por ruidos en el voltaje, se pueden añadir resistencias para crear un circuito de histéresis. Esto implicará usar una de las salidas para retroalimentar una de las entradas, estableciendo así un rango de voltajes en el que el comparador permanecerá en el mismo estado.
6. Probar el Circuito: Una vez que todas las conexiones están hechas, alimenta el circuito y verifica que el comportamiento del comparador sea el esperado al variar los voltajes en IN+ e IN-.

7. Seguridad: Asegúrate de seguir las especificaciones de voltaje del LM393DR para evitar daños en el dispositivo durante la operación.

Las aplicaciones del LM393DR (SOP-8) incluyen:

1. Comparadores de Voltaje: Utilizado para comparar voltajes en distintos circuitos.
2. Detección de Cruce por Cero: Permite detectar cuando una señal atraviesa el nivel cero.
3. Generadores de Oscilación: Se puede emplear en circuitos osciladores.
4. Controles de Motor: Aplicado en sistemas de control de motores para supervisar y ajustar el funcionamiento.
5. Robótica: Integrado en controladores de robots para distintas funciones de comparación y control.
6. Sistemas de Energía Ininterrumpida (UPS): Aplicado en la gestión de energía en sistemas eléctricos.
7. Herramientas Eléctricas Portátiles: Usado en circuitos de control dentro de herramientas eléctricas.
