INFORMACIÓN

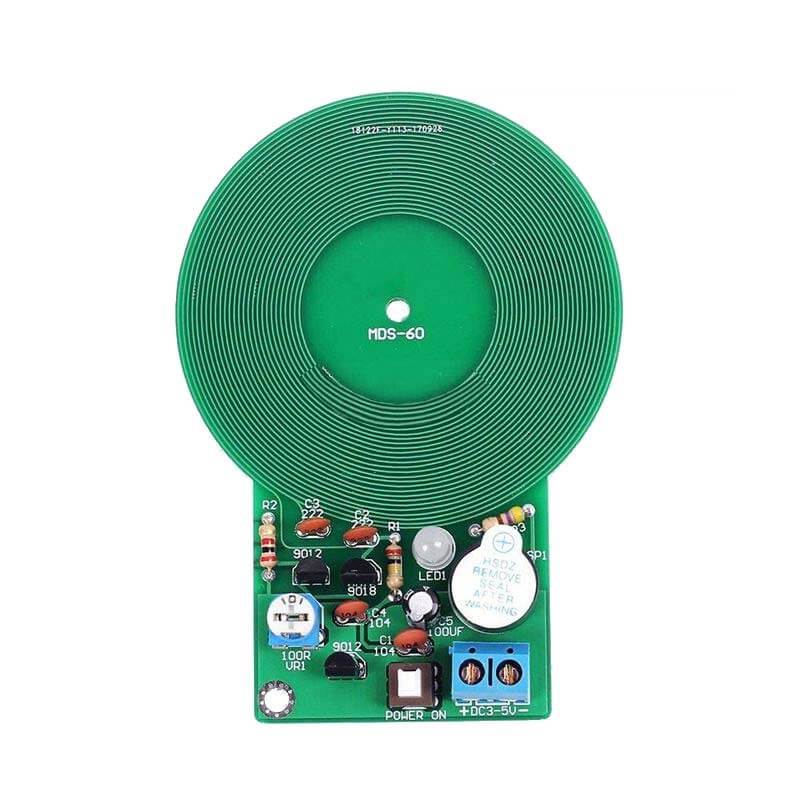

El Detector de Metales modelo MDS-60 es un kit educativo de electrónica que te permitirá armar tu propio detector de metales e introducirte al mundo de la electrónica de forma práctica y divertida.
El Detector de Metales utiliza este detector de metales para juegos de entretenimiento, control de seguridad, búsqueda de objetos metálicos, detección de metales en cuerpo humano, aprendizaje o simplemente como electrónica educativa.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Nombre: Detector de metal
- Modelo: MDS-60
- Voltaje de operación: 3 V a 5 V DC
- Corriente:
- Funcionamiento: 40 mA
- Standby: 5 mA
- Modo de alarma: Sonido/luz
- Dificultad de ensamble: Fácil
- Distancia de detección: 60 mm

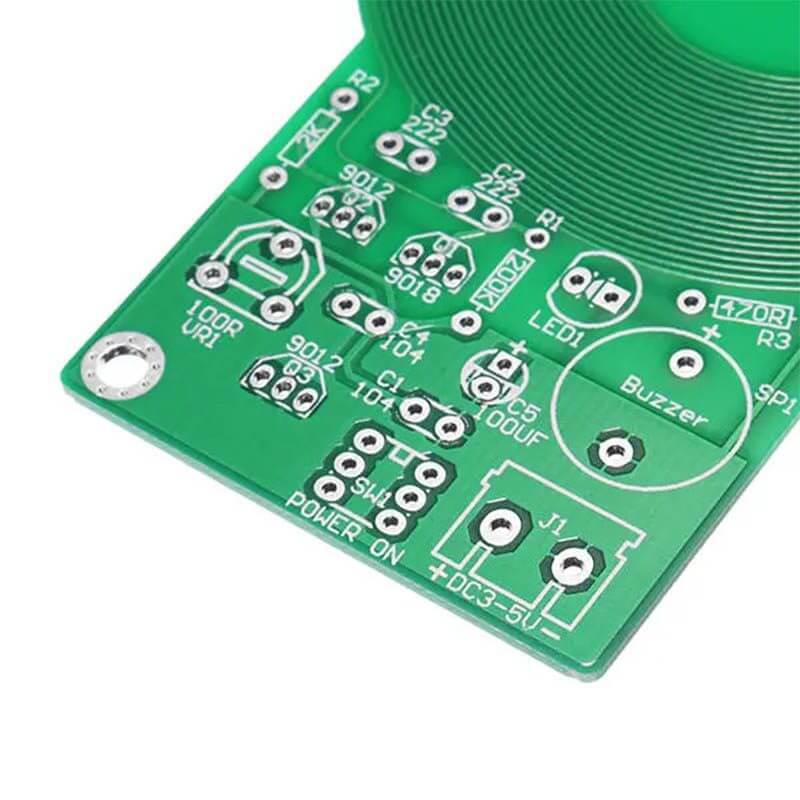

- Tamaño del PCB: 86 mm x 61 mm
- Peso: 17 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL

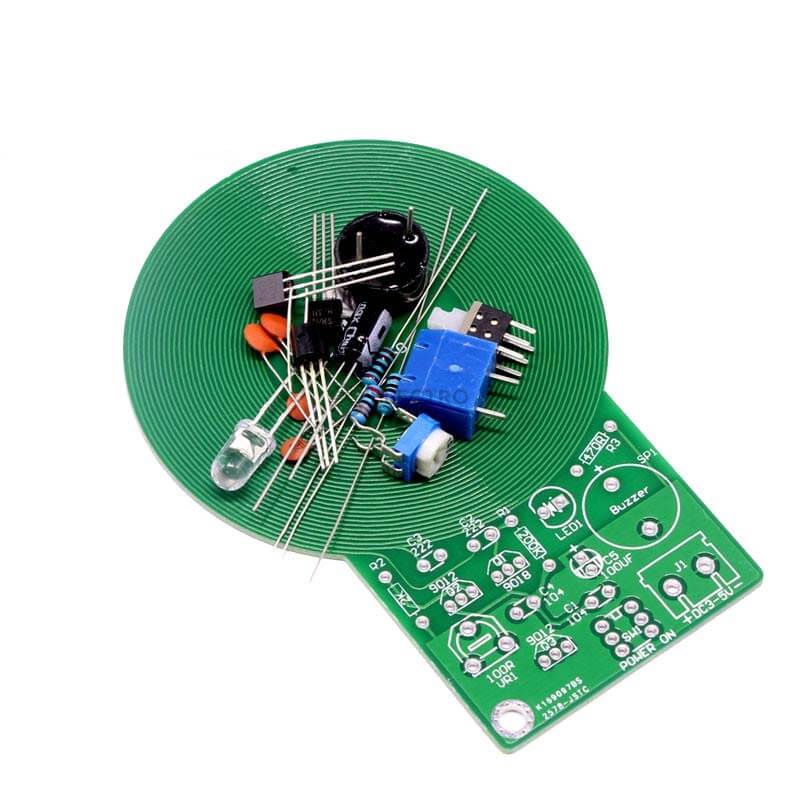

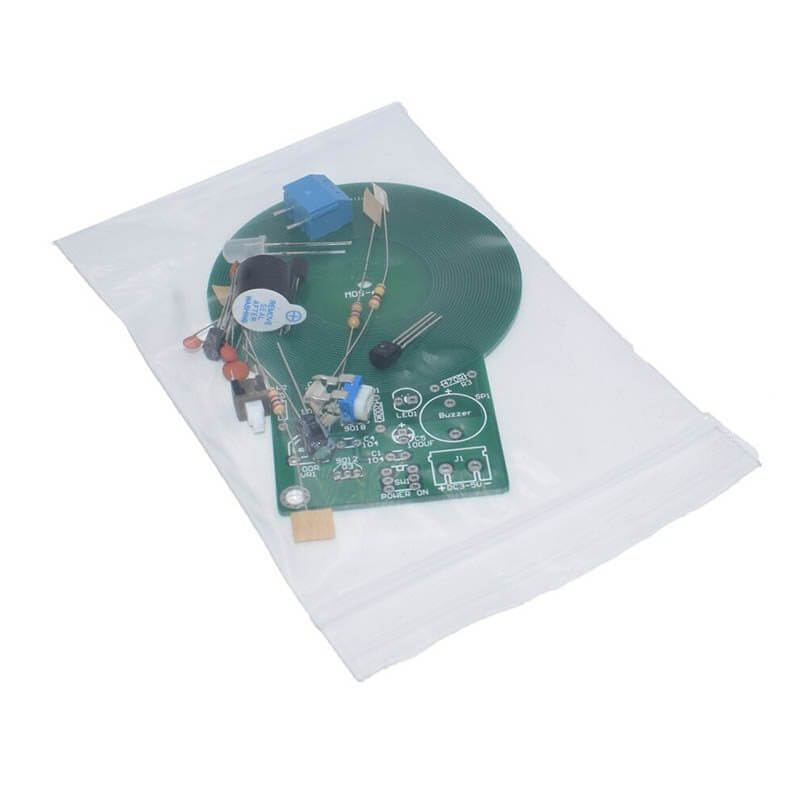

Elementos del Kit
El kit incluye elementos para que puedas soldar los siguientes componentes en la PCB (MDS-60):
| NO. | Nombre del componente | Referencia del PCB | Valor | Cantidad |
| 1 | Resistencia 1/4 W | R3 | 470 Ω | 1 |
| 2 | Resistencia 1/4 W | R2 | 2 K | 1 |
| 3 | Resistencia 1/4 W | R1 | 200 K | 1 |
| 4 | Potenciómetro | VR1 | 100 Ω | 1 |
| 5 | Capacitor cerámico | C2, C3 | 222 pF | 2 |
| 6 | Capacitor cerámico | C1, C4 | 104 pF | 2 |
| 7 | Capacitor electrolítico | C5 | 100 uF | 1 |
| 8 | Led rojo | LED1 | 5 mm | 1 |
| 9 | Transistor S9012 | Q2, Q3 | TO-92 | 2 |
| 10 | Transistor S9018 | Q1 | TO-92 | 1 |
| 11 | Switch PWR | SW1 | 6*5 mm | 1 |
| 12 | Buzzer | SP1 | 9*12 mm | 1 |
| 13 | Bornera 2 pines | J1 | KF301-2P | 1 |
Para armar este kit necesitarás algunas herramientas y material adicional que no incluye el kit:
Para poder alimentar tu circuito puedes utilizar Pinzas caimán con conector USB 5V
ENLACES EXTERNOS
| Peso | 0.017 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
