K202 Controlador de Huellas + R503 Sensor Dactilar

INFORMACIÓN

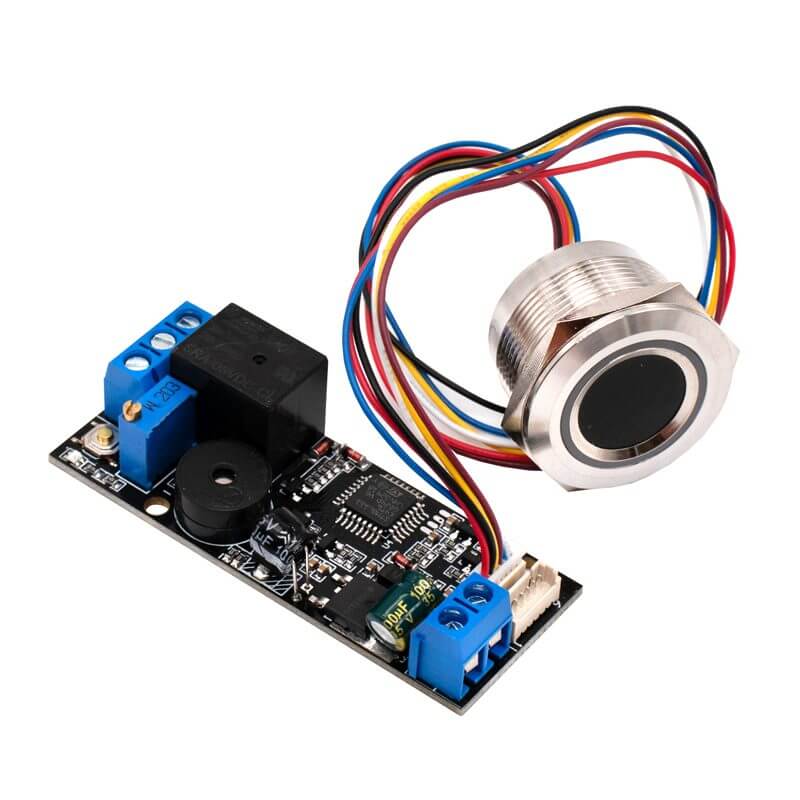

El K202 Controlador de Huellas junto con el Sensor Dactilar R503 ofrecen un sistema de control de acceso mediante la identificación de huellas dactilares. Estos dispositivos se destacan por su bajo consumo de energía, diseño compacto y facilidad de uso.

El Sensor Dactilar R503 funciona como un sensor que, a través de la señalización de 3 estados del LED (rojo, morado y azul), notifica al usuario sobre la detección de su huella. La placa de control K202 viene equipada con un relevador que permite la gestión de una cerradura electrónica AC de 125V o una chapa DC de 12V, con una capacidad de corriente de hasta 20A.

Además, esta placa tiene la capacidad de almacenar hasta 120 huellas dactilares, lo que amplía su utilidad en diversos entornos. Es importante destacar que la placa es compatible con una amplia gama de sensores, incluyendo los modelos R300, R301T, R303, R303T, R305, R306, R307, R501, R502, R502-A, R502-AW y R503, lo que garantiza su versatilidad y capacidad de integración con otros dispositivos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Placa de control K202

Modelo: K202 V1.3 Color: Negro Voltaje de alimentación (P1): 12 DC Corriente de espera: 15uA Capacidad de huellas dactilares: 120 Relevador: SRA-05VDC-CL Carga AC Máx.: 125V 20A Carga DC Máx.: 14V 20A Compatibilidad con sensores de huella: R300, R301T, R303, R303T, R305, R306, R307, R501, R502, R502-A, R502-AW y R503 Dimensiones: 64.4mm x 25.4mm

Sensor de huella R503

Modelo: R503 Voltaje de alimentación: 3.3V DC Corriente de trabajo: 30mA Corriente Máx.: 40mA Pixel de imagen: 192×192 píxeles Resolución de imagen: 508dpi Interfaz: UART (3.3V TTL) Baudios:(9600 x N) bps donde N=1～12 (valor predeterminado N=6, es decir, 57600 bps) Método de comparación (1:1) Método de búsqueda (1:N) Pines: 6 Conector: SH1.0mm de 6 pines Diámetro lectura: 15mm Dimensiones: Ø 28mm x 18mm Peso: 33g

DOCUMENTACIÓN Y RECURSOS

• Manual de usuario:
  • K202 V1.3
  • R503

INFORMACIÓN ADICIONAL

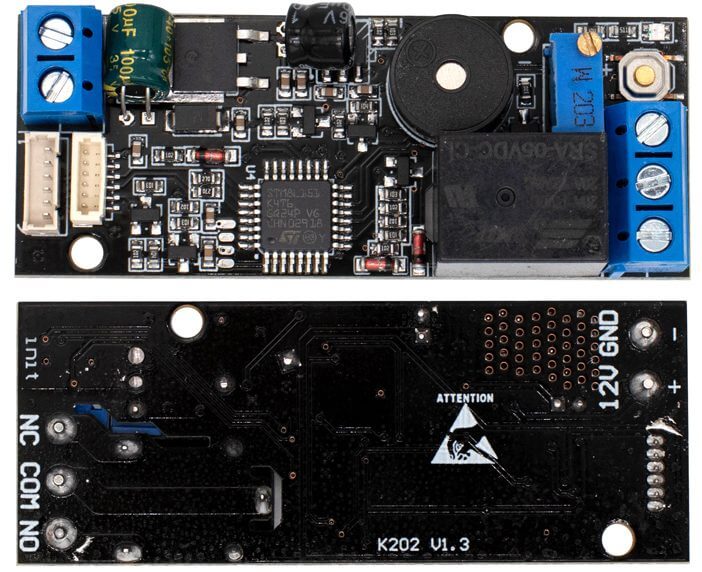

Pines y Dimensiones de la placa de control:

• P1: Entrada fuente de alimentación
• P2: Conector de paso 1.25mm 6 pines para conectar los sensores de huella, compatible con R300, R301T, R303, R303T, R305, R306, R307 o R501
• P3: Conector de paso 1mm 6 pines para conectar los sensores de huella, compatible con R502, R502-A o R503
• K1: Botón de configuración SET
• K2: Potenciómetro para ajustar el tiempo de cierre del relé desde 0.5 a 13 segundos
• P2: Relevador de salida
  • NO o NA: Contacto normalmente abierto
  • COM: Contacto común del relé
  • NC: Contacto normalmente cerrado

Instrucciones de operación:

1. Botón de configuración-administrador de registro huella digital: Presione brevemente el botón SET, la luz indicadora azul parpadea rápidamente y el sistema está en estado de registro, coloque el mismo dedo de administrador varias veces en el área de recolección de huellas dactilares hasta escuchar música significa que el registro de huellas dactilares es exitoso. La huella digital se puede registrar continuamente cuando el sistema está en estado de registro; Si no necesita agregar más huella digital, espere unos segundos.
2. Registro de huellas dactilares del usuario: Presione la huella digital del administrador hasta que la luz indicadora azul parpadee rápidamente y escuche la música, lo que significa que puede agregar la huella digital del usuario. Pon el mismo dedo del usuario varias veces en el área de recolección de huellas dactilares hasta que escuchar música significa un registro de huellas dactilares exitoso. La huella digital se puede registrar continuamente cuando el sistema está en estado de registro; Si no necesita agregar más huella digital, espere unos segundos.
3. Eliminar huella digital del usuario: Presione la huella digital del administrador durante 12 segundos hasta que escuche “Di-” y música, lo que significa que las huellas dactilares del usuario se eliminan.
4. Volver a la fábrica por defecto: Presione el botón SET hasta escuchar “Di” pitido largo y música, significa que la inicialización se ha realizado correctamente.
5. Configura el tiempo del relé: Gira K2 para configurar el tiempo de cierre del relé de 0.5 a 13 segundos. El relé es salida de contacto, señal de interruptor, sin salida de voltaje.
6. Uso: Presione el dedo, el relé se cierra después de que la Huella Digital pasa, y el tiempo de cierre está determinado por K2.
