IRS2092S Amplificador de Potencia 500W Clase D HIFI

INFORMACIÓN

El IRS2092S Amplificador de Potencia 500W Clase D HiFi es un módulo de amplificación de audio de alta eficiencia diseñado para entregar gran potencia sonora con bajo consumo. En lugar de amplificar la señal de audio de forma lineal como los amplificadores tradicionales, este sistema convierte la señal analógica en una serie de pulsos de alta frecuencia que activan y desactivan rápidamente los transistores de potencia MOSFET; posteriormente, un filtro de salida reconstruye la señal de audio amplificada hacia el altavoz.

l IRS2092S Amplificador de Potencia 500W Clase D HiFi se utiliza principalmente en aplicaciones donde se requiere alta potencia de audio, eficiencia energética y calidad sonora profesional. Es común encontrarlo en sistemas de sonido profesional (PA), subwoofers activos, bocinas amplificadas, teatros en casa de alta fidelidad, y equipos de audio DIY o HiFi personalizados, ya que permite obtener gran volumen con menor calentamiento en comparación con amplificadores tradicionales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Fuente de Alimentación: Dual ±65 V.
• Tipo: Monofónico.
• Potencia de Salida Nominal: 500W (±65 V, carga de 4 Ω, distorsión del 10%).
• Eficiencia: >=90%.
• Relación Señal – Ruido: 90 dB.
• Distorsión Armónica Total:
  • 380W (±65 V, carga de 4 Ω, distorsión del 0.1%).
  • 280W (±65 V, carga de 8 Ω, distorsión del 0.1%).
• Rango de respuesta de frecuencia: 20 Hz – 20 kHz.
•  Altavoz: 4 – 8 Ω.
• Sensibilidad de entrada: 1.5 VRMS.
• Protecciones:
  • Contra Cortocircuito de Salida: Si.
  • Polarización de CC de Salida: Si.
  • Sobrecalentamiento: Si, mayor a 100°C la salida se apaga.
• Dimensiones: 100 mm x 30 mm x 45 mm.
• Peso: 98 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

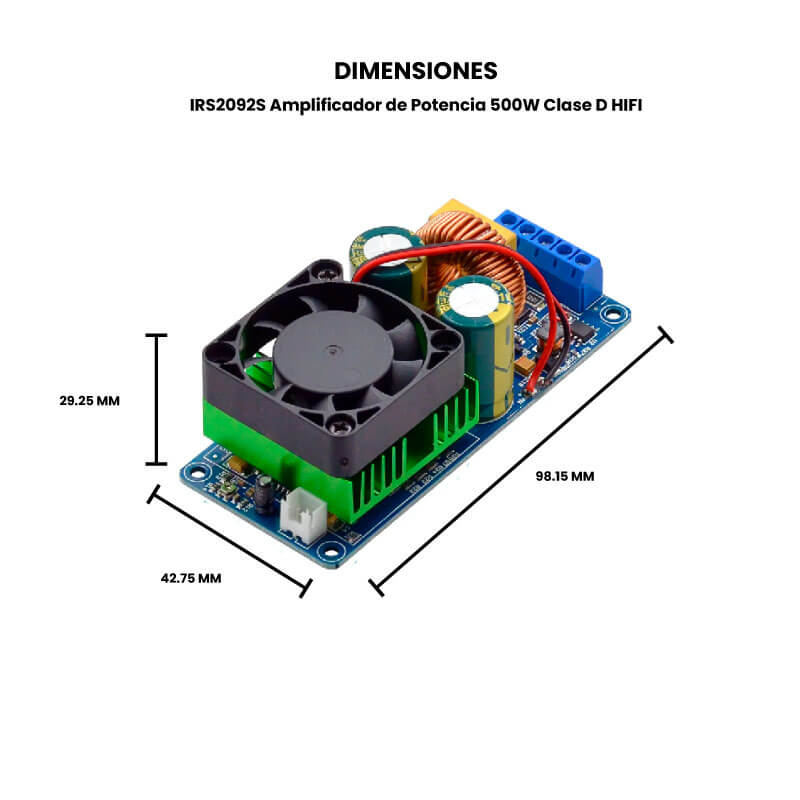

• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso.

• Utilizar una fuente de alimentación adecuada: Emplea una fuente simétrica y estable con el voltaje recomendado para el módulo, capaz de suministrar la corriente necesaria sin caídas de tensión.
• Agregar un buen sistema de disipación térmica: Aunque el amplificador Clase D es eficiente, los MOSFET y el controlador IRS2092S requieren disipador y ventilación para evitar sobrecalentamiento en uso prolongado.
• Usar bocinas con la impedancia correcta: Verifica que los altavoces coincidan con la impedancia soportada (generalmente 4 Ω u 8 Ω) para evitar daños o pérdida de rendimiento.
• Mantener cables de señal separados de los de potencia: Esto reduce interferencias y ruido eléctrico, mejorando la calidad del audio.
• Incluir protección contra picos de voltaje: Se recomienda usar fusibles o módulos de protección para prevenir daños por sobrecorriente o fallas eléctricas.
• Ajustar correctamente la ganancia de entrada: Evita saturar la señal de audio para reducir distorsión y proteger tanto el amplificador como las bocinas.
• Instalar un filtro y conexión a tierra adecuados: Una buena puesta a tierra disminuye zumbidos y ruidos no deseados.
• Realizar pruebas iniciales a bajo volumen: Antes de operar a máxima potencia, verifica conexiones, temperatura y estabilidad del sistema.
