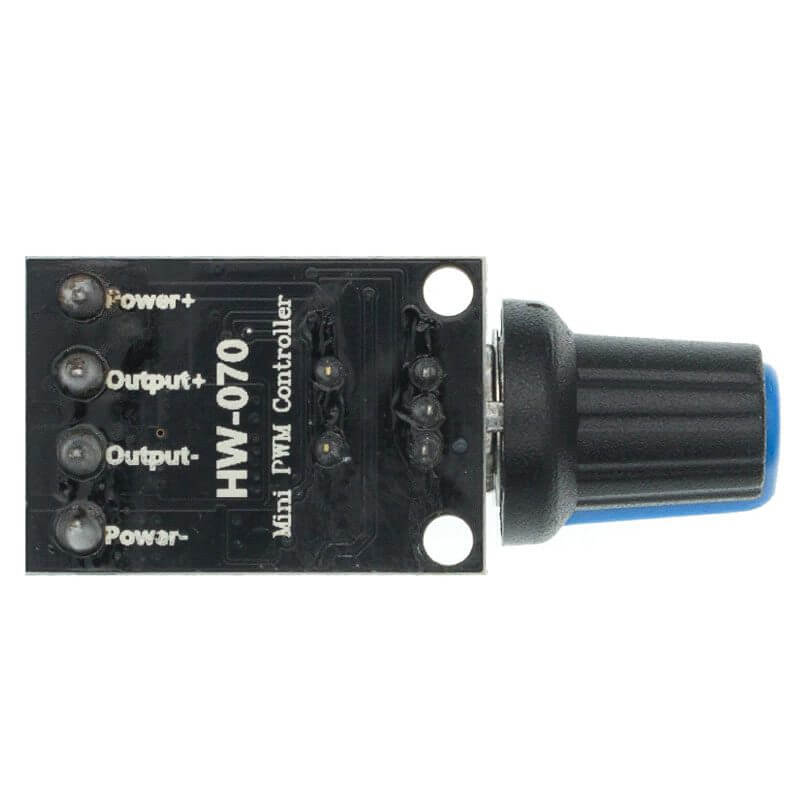

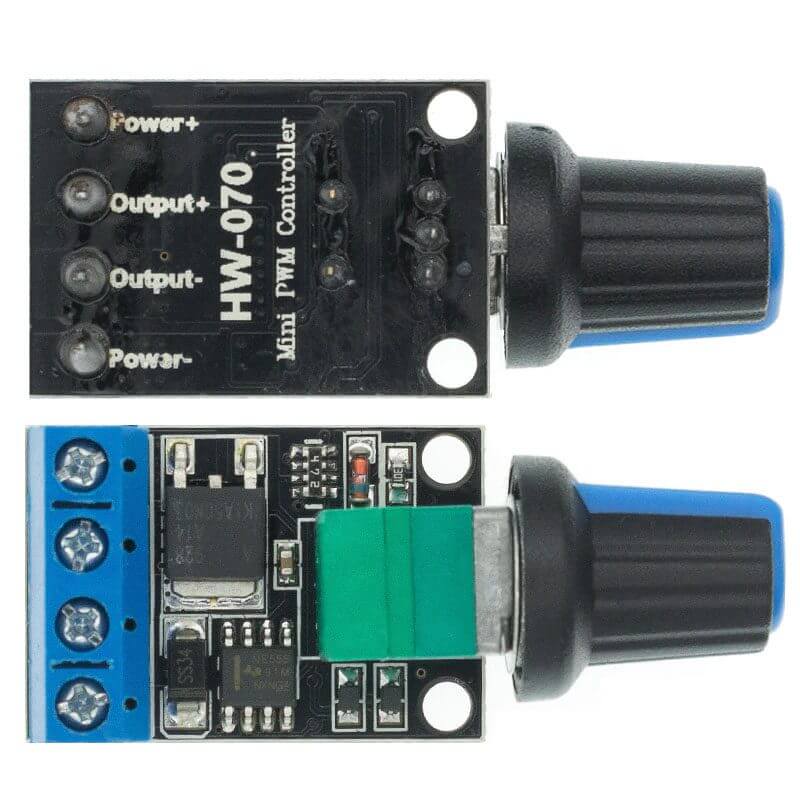

HW-070 Control de Velocidad PWM 5V-16V 10A

INFORMACIÓN

El HW-070 Control de Velocidad PWM 5V-16V 10A es un módulo electrónico diseñado para regular la velocidad de motores de corriente continua (DC) mediante la técnica de modulación por ancho de pulso (PWM). Este método consiste en enviar una señal digital que alterna rápidamente entre encendido y apagado, variando el ciclo de trabajo para ajustar la cantidad de energía entregada al motor. Cuanto mayor es el ciclo de trabajo, mayor es la velocidad del motor. El HW-070 puede trabajar con tensiones de 5V a 16V y manejar corrientes de hasta 10 amperios.

El HW-070 Control de Velocidad PWM 5V-16V 10A se utiliza ampliamente en proyectos donde se requiere ajustar la velocidad de motores DC, como en vehículos eléctricos en miniatura, ventiladores, bombas de agua, sistemas de automatización y robótica. También es útil para regular la intensidad de luces LED o el calor en resistencias, permitiendo un control eficiente del consumo energético. Gracias a su alta capacidad de corriente, puede emplearse tanto en prototipos electrónicos como en aplicaciones industriales ligeras, ofreciendo una forma práctica y económica de controlar la potencia entregada a diferentes dispositivos eléctricos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: HW-070.
• Voltaje de entrada: 5 a 16 VDC.
• Potencia máxima de salida: 160 W.
• Corriente máxima de salida:
  • 10 A.
  • Durante menos de 10 segundos: 20 A.
• Ciclo de trabajo ajustable: 0% – 99%.
• Transistor de potencia: MOSFET KIA 50N03.
• Reversible: No.

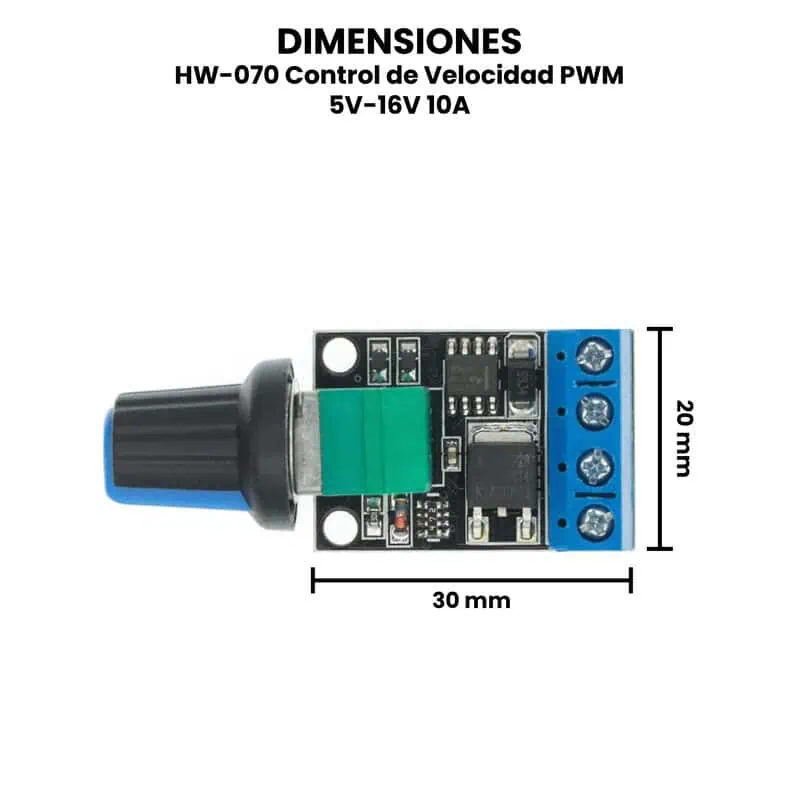

• Dimensiones: 30 mm x 20 mm x 20 mm.
• Peso: 13 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet:
  • KIA 50N03
  • NE555

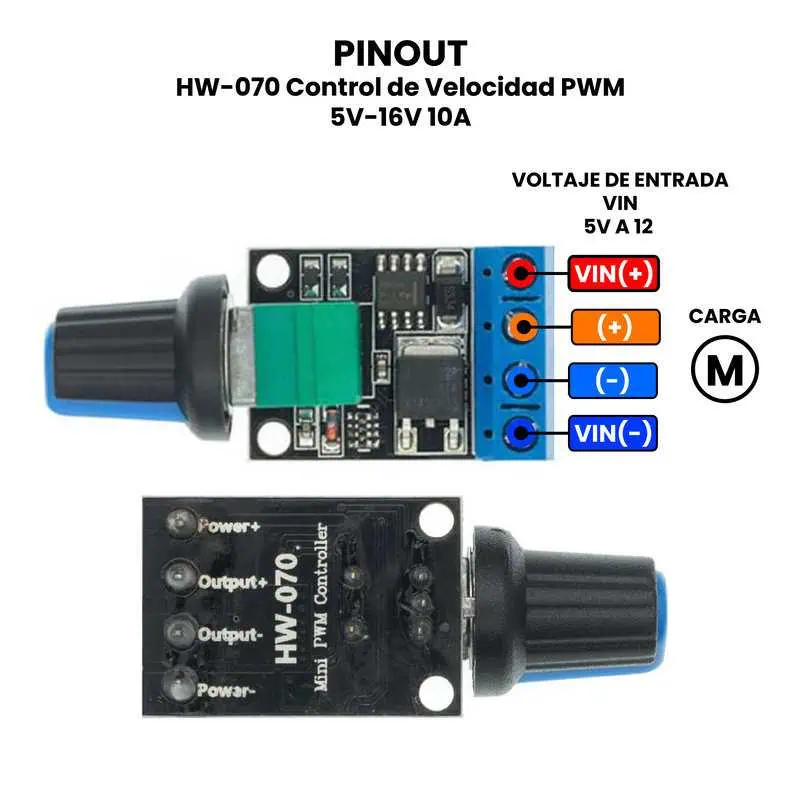

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso.

• Es importante verificar que la Fuente de energía con la que se alimentará el módulo pueda proporcionar el voltaje y la corriente que requiere la carga.
• El voltaje de salida se puede controlar ajustando el ciclo de trabajo de la señal PWM girando en sentido horario la perilla incorporada.
• Es recomendable verificar que el potenciómetro esté en su posición inicial (verificando que deje de girar en sentido antihorario) posteriormente conectar las terminales de output a la carga y las terminales de power a la fuente de alimentación, una vez concluido esto, el voltaje en la carga y por ende la velocidad de giro (en caso de ser un motor) aumentará según se vaya girando el potenciómetro en sentido horario.

Puedes encontrar dispositivos con características similares en la sección de módulos PWM & DIMMERS.
