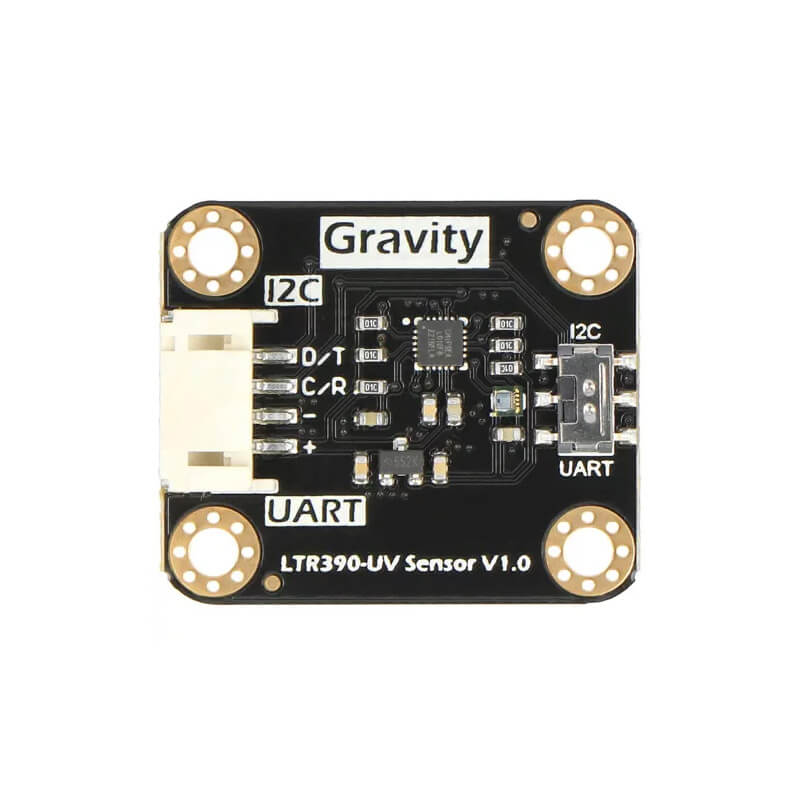

Gravity LTR390 Sensor de Luz UV (280nm-430nm, UVA, UVB) SEN0540

INFORMACIÓN

El sensor Gravity: LTR390-UV de DFRobot permite detectar luz ambiental y radiación ultravioleta (UVA y UVB) en un rango de 280 nm a 430 nm, ofreciendo datos sin procesar con alta sensibilidad, rápida respuesta y excelente resistencia a interferencias. Gracias a su ADC y MCU integrados, convierte la luz en señales digitales accesibles mediante I²C o UART, siendo ideal para proyectos que requieren monitoreo de luz UV o ambiental, como experimentos científicos, estaciones al aire libre o sistemas de protección solar.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Marca: DFROBOT
• Matrícula: SEN0540
• Chip: LTR390-UV-01
• Voltaje de funcionamiento: 3.3V a 5V DC
• Corriente de funcionamiento: 2.73mA
• Interfaz de comunicación: I2C o UART
• Dirección I2C: 0x1C
• Tipo de salida: Digital
• Longitud de onda UV: 280 nm a 430 nm
• Tipo de conector: PH2.0mm de 4p

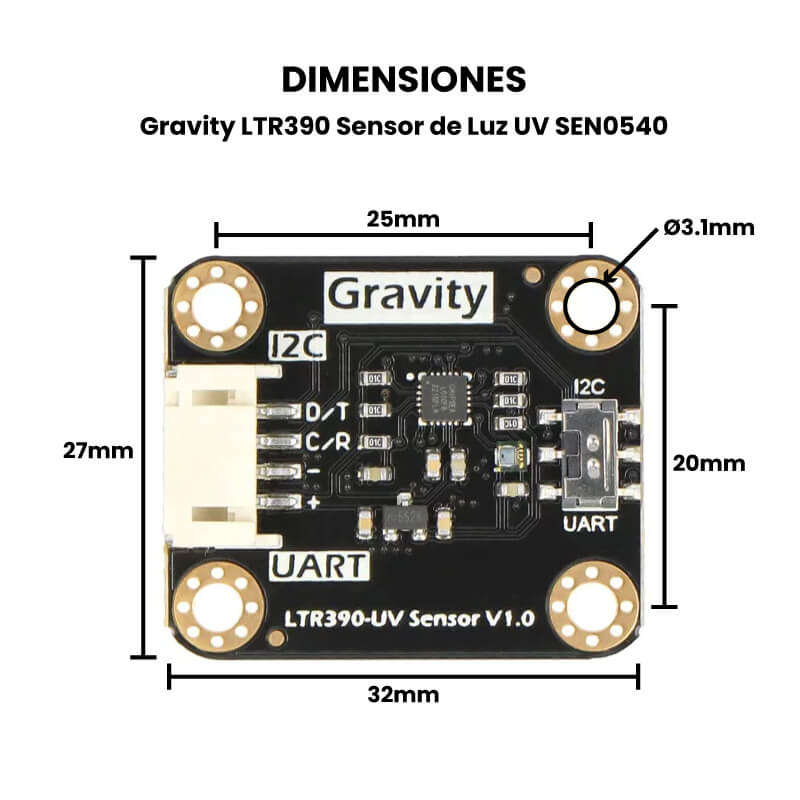

• Dimensiones:
  • Sensor: 27mm x 32mm x 7.24mm
  • Longitud del cable: 30cm
  • Empaque: 5.5cm x 6cm x 2.5cm
• Peso: 13.22g

DOCUMENTACIÓN Y RECURSOS

• Wiki

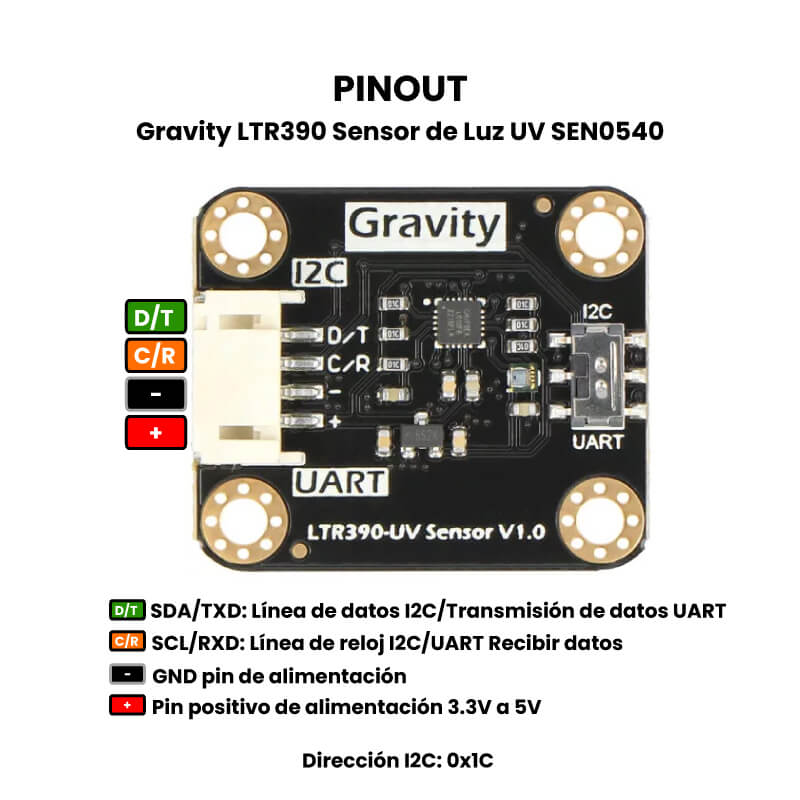

• Pinout
• Dimensiones
• Esquemático
• Modelo 3D
• Librería DFRobot-LTR390UV

Datasheet

• LTR390

INFORMACIÓN ADICIONAL

Aplicaciones

• Detección de intensidad UV
• Detección de la intensidad de la luz
• Experimentos meteorológicos para la enseñanza
• Experimentos de detección de luz
• Dispositivos para monitorizar el índice UV
• Dispositivos para la detección de rayos UV en exteriores

Para utilizar el sensor de luz ultravioleta Gravity: LTR390-UV de DFRobot con una placa Arduino, sigue estos pasos:

1. Conexión del hardware:

   • Conecta el pin VCC del sensor al pin de 5V de Arduino.

   • Conecta el pin GND del sensor al pin GND de Arduino.​

   • Conecta el pin SCL del sensor al pin A5 de Arduino (línea de reloj I²C).

   • Conecta el pin SDA del sensor al pin A4 de Arduino (línea de datos I²C).​

2. Instalación de la biblioteca:

   • Abre el Arduino IDE.​

   • Ve a Sketch > Incluir biblioteca > Administrar bibliotecas.​

   • Descarga y importa la librería “DFRobot_LTR390UV” a Arduino IDE.​

3. Carga del código de ejemplo:

   • En el Arduino IDE, ve a Archivo > Ejemplos > DFRobot_LTR390UV > LTR390UV_UVdata.​

   • Carga este código en tu placa Arduino.​

4. Visualización de datos:

   • Abre el Monitor Serie en el Arduino IDE con una velocidad de baudios de 115200.

   • Observa los valores de luz UV detectados por el sensor en tiempo real.​

Estos pasos te permitirán integrar y utilizar el sensor LTR390-UV en tus proyectos de Arduino para medir la radiación ultravioleta.
