INFORMACIÓN

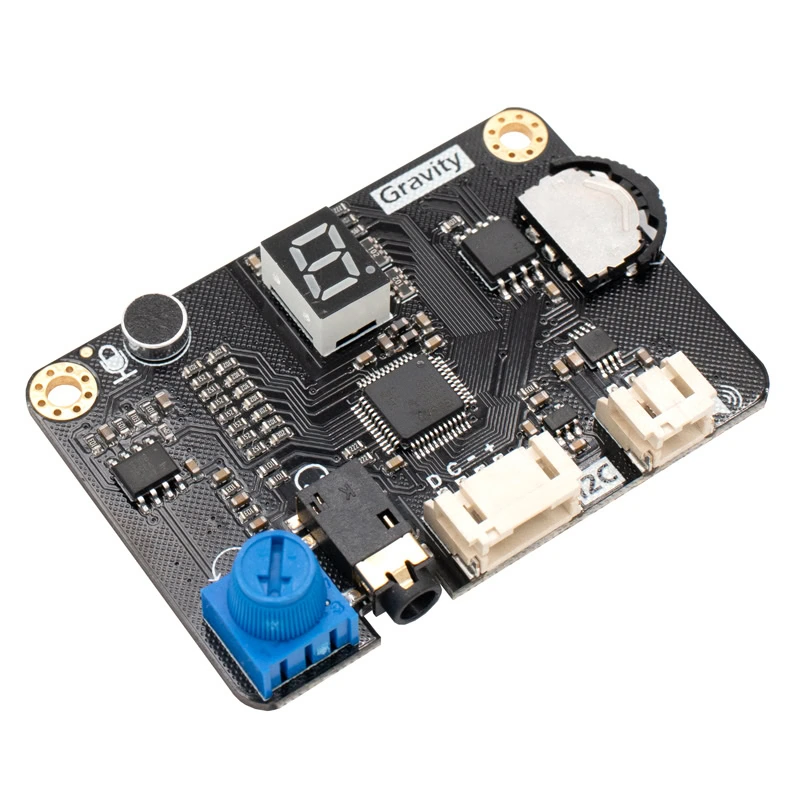

El Grabador de Voz I2C EDU DFR0699 de DFRobot es un módulo de interacción de voz todo en uno, ideal para agregar funciones de audio a proyectos electrónicos. Integra capacidades de grabación y reproducción de voz, permitiendo almacenar hasta 10 segmentos de audio con una duración total de varios cientos de segundos. Se puede controlar fácilmente desde un microcontrolador mediante la interfaz Gravity I2C o grabar directamente usando su botón integrado. También incluye un display de 7 segmentos y un amplificador de potencia que permite la reproducción de audio por auriculares o altavoces.
Este módulo es perfecto para proyectos educativos, dispositivos interactivos y sistemas de automatización que requieran mensajes personalizados. Su diseño plug-and-play, la compatibilidad con Arduino, micro:bit o ESP32, y la posibilidad de reproducir los mensajes grabados sin necesidad de hardware adicional, lo convierten en una excelente herramienta para desarrollar experiencias de voz simples y efectivas.
ESPECIFICACIONES Y CARACTERISTICAS
- Marca: DFROBOT
- Matrícula: DFR0699
- Voltaje de operación: 3.3V a 5V
- Interfaz de comunicación: I2C (compatible con Gravity)
- Funciones: Grabación y reproducción de voz integradas
- Dirección I2C: 0x30~0x39 (Ajustable)
- Síntesis de Voz: -999999999.999999999 a 999999999.999999999
- Almacenamiento: Hasta 10 segmentos de audio
- Duración total de grabación: Hasta 100 segundos (dependiendo de la calidad configurada)
- Formato de almacenamiento: Interno, no requiere tarjeta SD
- Reproducción de audio: Salida por auriculares o altavoces externos
- Amplificador de potencia integrado
- Control manual: Botón físico incorporado para grabar
- Display: Pantalla de 7 segmentos para indicar el número de segmento
- Compatibilidad: Arduino AVR, micro:bit, mPython y ESP32
- Interfaz de salida:
- Conector de Audífono 3.5mm
- Puerto para bocina PH2.0
- Dimensiones: 57mm x 40mm
- Peso: 20g
DOCUMENTACIÓN Y RECURSOS
Datasheet
TUTORIAL
INFORMACIÓN ADICIONAL
Aplicaciones
- Sistemas de bienvenida o recepción automática (como en tiendas o museos)
- Proyectos educativos de electrónica e interacción por voz
- Juguetes inteligentes con mensajes grabables personalizados
- Domótica y automatización del hogar con notificaciones habladas
- Prototipos de asistentes de voz simples
- Estaciones informativas que reproducen instrucciones o datos al presionar un botón
- Dispositivos de entrega automática que guían al usuario mediante voz
- Proyectos de ciencia y tecnología escolar
- Material didáctico para enseñanza de programación e interfaces I2C
- Robots interactivos con mensajes hablados
Instrucciones de Uso
Para usar por primera vez el módulo grabador de audio necesitarlos alimentar nuestro grabador con voltaje entre 3.3V a 5V y tener en cuenta los siguientes pasos para poder darle uso adecuado:
Modo de Grabación
- Mueva el interruptor hacia arriba y hacia abajo para seleccionar el número que puede almacenar la grabación. Para el número sin registro, el LED no se enciende.
- Mantenga presionado el interruptor de palanca, cuando el LED se vuelve rojo, comienza la grabación.
- El número x10 que se muestra en el tubo digital indica el tiempo de grabación restante disponible. Si muestra 8, significa que puede grabar durante unos 80 segundos. Cualquier operación del interruptor de palanca detendrá la grabación
Reproducción
- Mueva el interruptor hacia arriba y hacia abajo para seleccionar el número con grabación.
- Para el número con una grabación, el LED se muestra amarillo.
- Presione brevemente el interruptor de palanca, el LED se volverá verde y comenzará a reproducir. Cualquier operación del interruptor de palanca en este punto, detendrá la grabación.
Eliminación de Audio
- Mueva el interruptor hacia arriba y hacia abajo para seleccionar el número con grabación
- El número con una grabación, el LED es amarillo
- Mantenga presionado el interruptor de palanca, la luz LED parpadea en rojo rápidamente, comience a eliminar
- Después de que el LED parpadee, la eliminación está completa y el número actual se puede volver a grabar

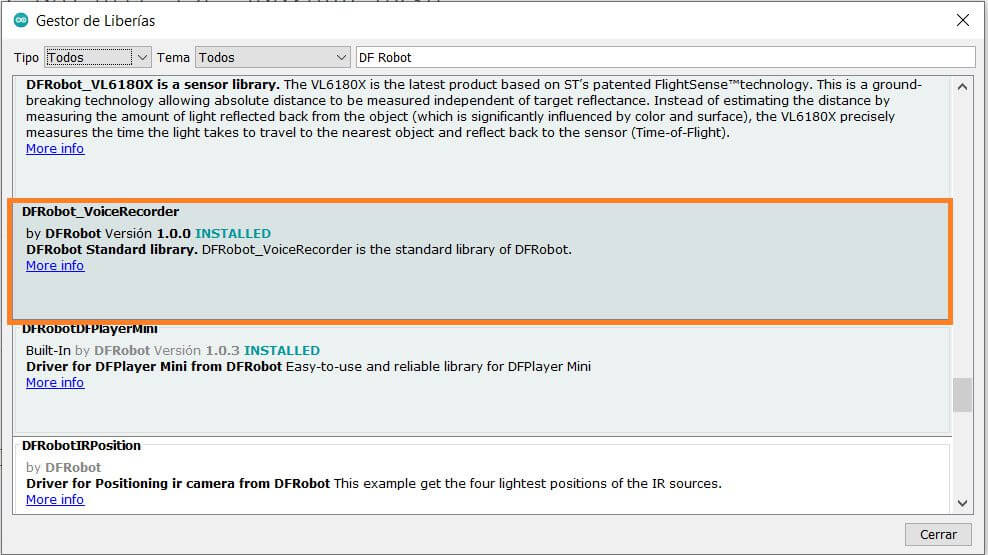

Librería IDE Arduino
Para el uso de este módulo grabador de audio en IDE Arduino , requeriremos la librería DFRobot_VoiceRecorder, la cual podrás acceder a ella desde:
Programa> Incluir Librería > Administrar Bibliotecas…
Posteriormente

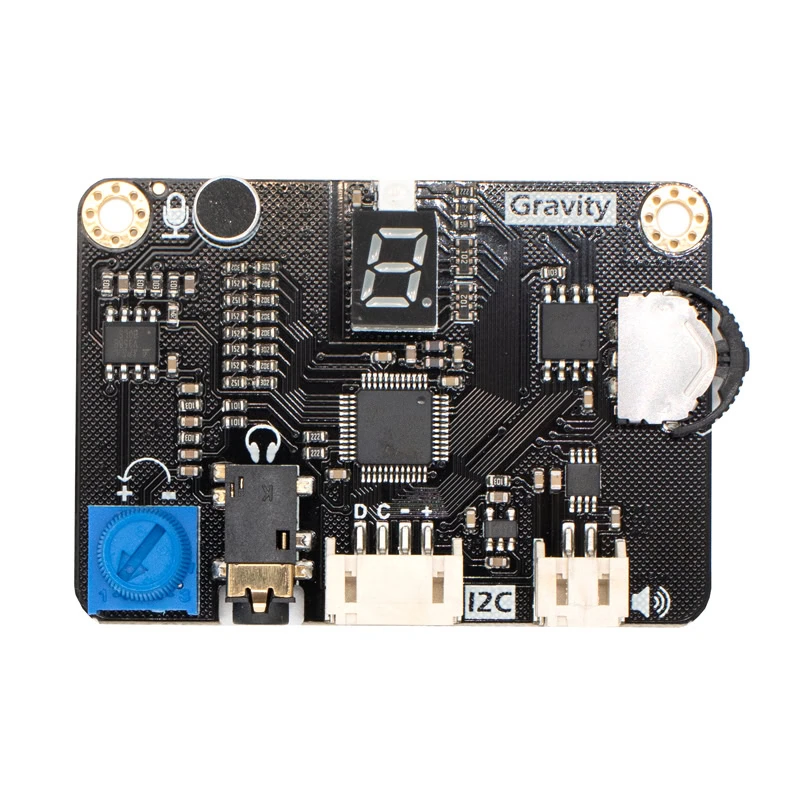

Interfaz del Módulo Grabador de Voz
- MICRÓFONO: Uso del micrófono para entrada de audio, tratando de hablar directamente a el.
- LED INDICADOR
- Apagado: No hay grabación
- Amarillo: Hay una grabación activada
- Rojo: Realización activada
- Verde: Esta reproduciendo audio
- Flash Rojo: Borrando audio
- DISPLAY : Ayuda a seleccionar el número de grabación y muestra el tiempo de grabación restante disponible (en grabación).
- SWITCH TOGGLE: Control de grabación y reproducción
- PUERTO PH2.0 :Para poder realizar la conexión de una bocina o integrar un amplificador, tomar en cuenta de es una u otra conexión
- INTERFAZ I2C: Conexión a la placa base, fuente de alimentación o control a través de I2C
- JACK 3.5mm: Conexión de auriculares o altavoces
- POTENCIÓMETRO: Ajuste de volumen
ENLACES EXTERNOS
| Peso | 0.025 kg |
|---|---|
| Dimensiones | 4 × 5 × 1 cm |
| OTROS: | MICRÓFONO |
