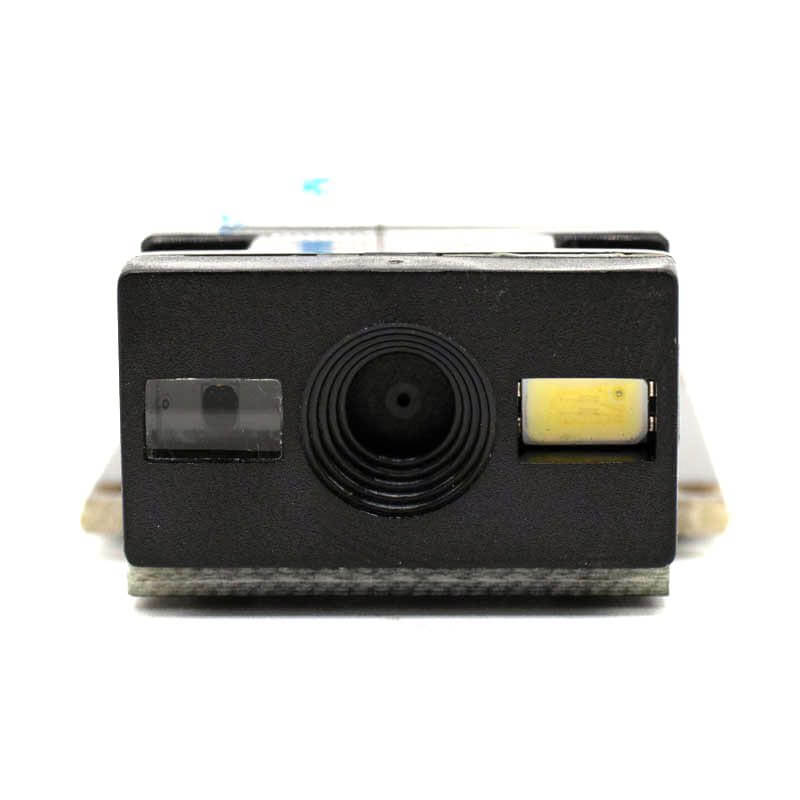

GM65 Escaner QR Codigo de Barras UART USB

INFORMACIÓN

El GM65 Escáner QR Código de Barras UART USB  es un escáner de imágenes 2D de alta velocidad (alrededor de 1 s) por lo que puede leer códigos QR y códigos de barras identificando etiquetas o códigos en pantalla incluso en entornos con poca iluminación. El método de comunicación es a través de su interfaz micro USB y UART integradas, por lo que se puede conectar directamente a una computadora o integrarse con alguna tarjeta de desarrollo.

Este dispositivo ofrece una amplia variedad de configuraciones, por ejemplo, en cuanto al método de escaneo se puede configurar como un disparador de tecla para la PC dependiendo del código escaneado, realizando un ajuste desde el “modo de configuración” puede cumplir con requisitos específicos de escaneo por lo que puede ser utilizado en logística exprés, comercio minorista, automatización de oficinas, comercio electrónico, máquinas expendedoras de autoservicio, registros de acceso y más.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: GM65.
• Sistema óptico: 640×480 CMOS.
• Interfaz: USB/UART.
• Resolución: 0.1 mm (4 mil).
• Voltaje de operación: 5 VDC.
• Corriente de operación: 160 mA.
• Modo de escaneo por default: Escaneo continuo.
• Fuente de luz de captura: LED de 617 nm (luz roja).
• Fuente de iluminación: 6500K LED (luz blanca).
• Códigos de barras compatibles
  • Codabar, Code 11, Code 39/Code 93, UPC/EAN, Code 128/EAN128, Interleaved 2 of 5, Matrix 2 of 5, MSI Code, Industrial 2 of 5, GS1 Databar (RSS).
  • código QR, matriz de datos, PDF417.
• Ángulo de escaneo:
  • Inclinación: 34°.
  • Elevación: 26°.
• Dimensiones: 50 mm x 45 mm x 30 mm.
• Peso: 41 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet: Manual de Usuario

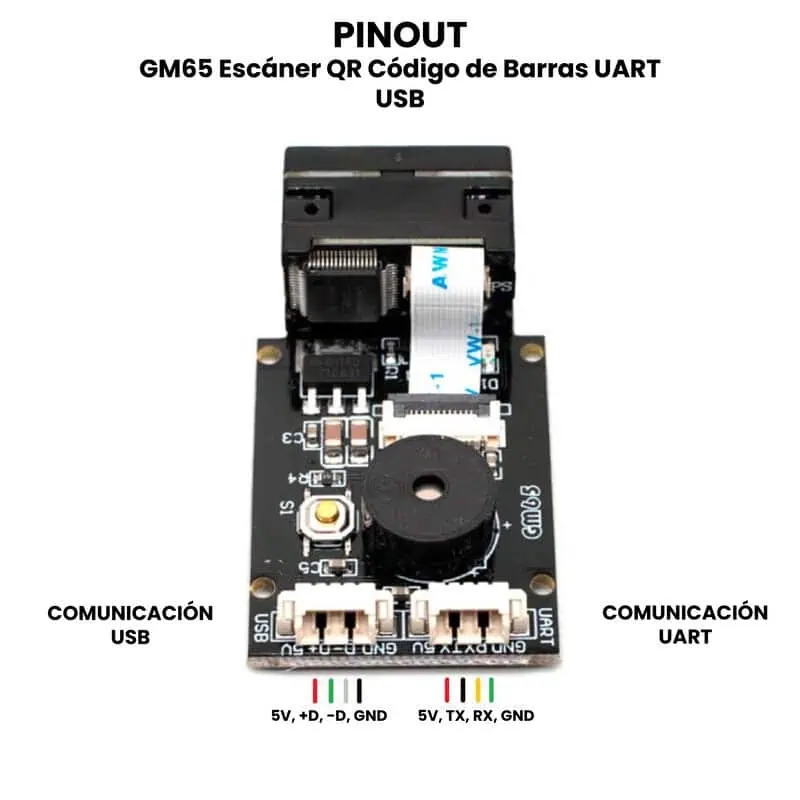

• Pinout
• Dimensiones

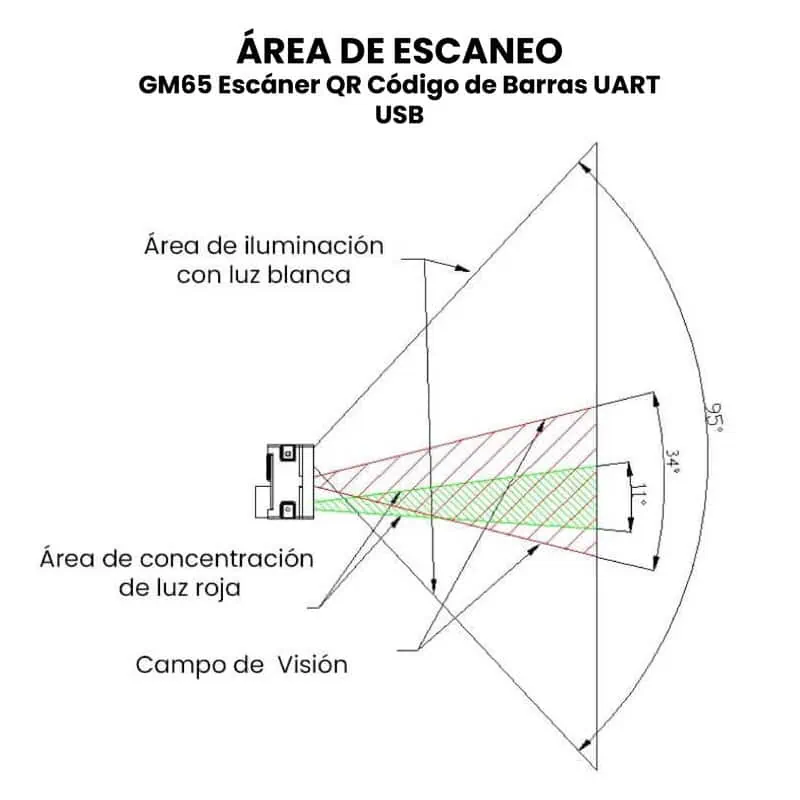

• Área de escaneo


INFORMACIÓN ADICIONAL

Prueba del GM65 Escáner QR Código de Barras UART USB.

1. Conectar el sensor con la computadora a través del cable USB.
   Ya conectado, el PC comenzará a reconocer el dispositivo y es posible que aparezca una pequeña ventana que dirá “Configuración del dispositivo” y una vez se instala el driver aparecerá un mensaje que dice que el “Dispositivo está listo” el sensor emitirá un pitido y encenderá su LED de luz blanca y su luz roja de captura.
2. Abrir el bloc de notas o un documento (Word o Excel, por ejemplo).
   Coloca el cursor en la línea donde deseas que se despliegue la información detectada.
3. Escanea un código.
   Cada vez que realice una lectura, el sensor emitirá un pitido y el resultado de la lectura se mostrará en la línea seleccionada de tu documento.

Ajuste de Parámetros.

En el manual encontrarás opciones de parámetros que puedes modificar al escanear el código de configuración “set up code” y los sucesivos códigos a escanear para configurar parámetros de detección específicos. En caso de querer volver a la configuración de fábrica puedes escanear el siguiente código.

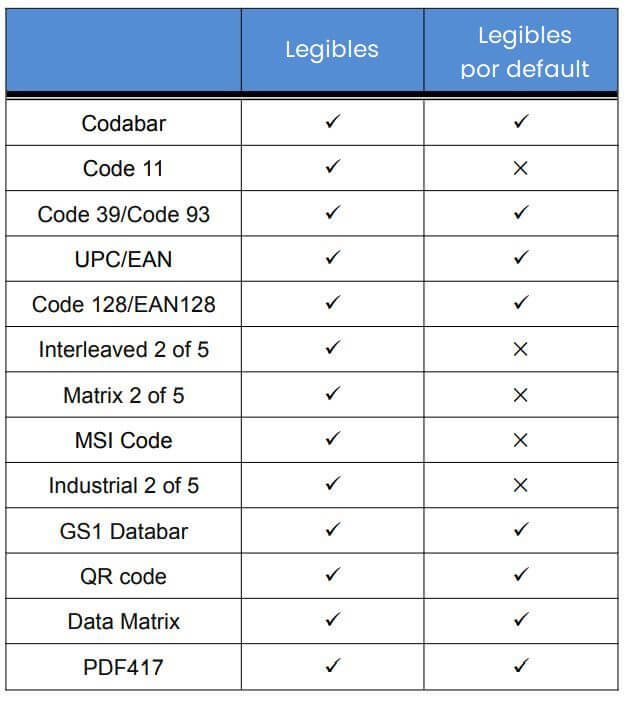

Tipos de Códigos de Barras Legibles.

Para desarrollo de proyectos te recomendamos leer el Manual de Uso, que se encuentra en la sección de DOCUMENTACIÓN Y RECURSOS.
