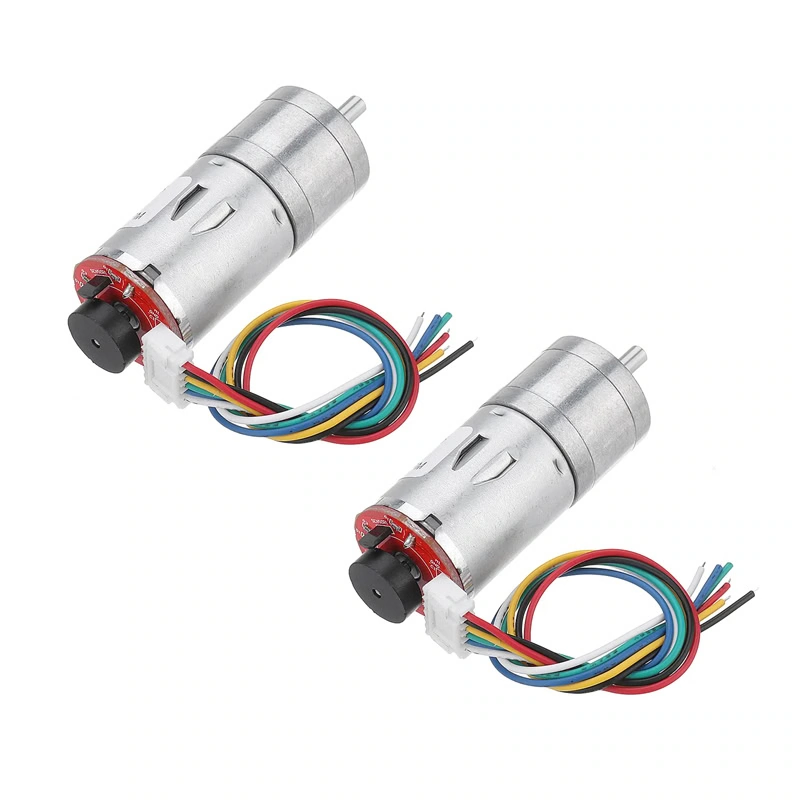

GM 25-370 Motor con Encoder 12V DC 140RPM / 330RPM

INFORMACIÓN

El GM 25-370 12 V DC es un dispositivo electromecánico capaz de transformar energía eléctrica en movimiento rotatorio. Ideal en aplicaciones en interiores para industria ligera, proyectos escolares, modelismo, robots y maquinaria.
Cuenta con eje tipo D, caja reductora, encoder incremental con dos sensores de efecto hall e imán permanente y arnés de conexión de 6 pines.

ESPECIFICACIONES Y CARACTERÍSTICAS

Encoder

• Tipo de encoder: Codificador Hall Magnético Incremental de doble fase
• Voltaje de alimentación: 3.3V – 5V
• Interfaz: PH20 (cable estándar)
• Número básico de pulsos 11ppr
• Frecuencia de respuesta 100KHz

DOCUMENTACIÓN Y RECURSOS

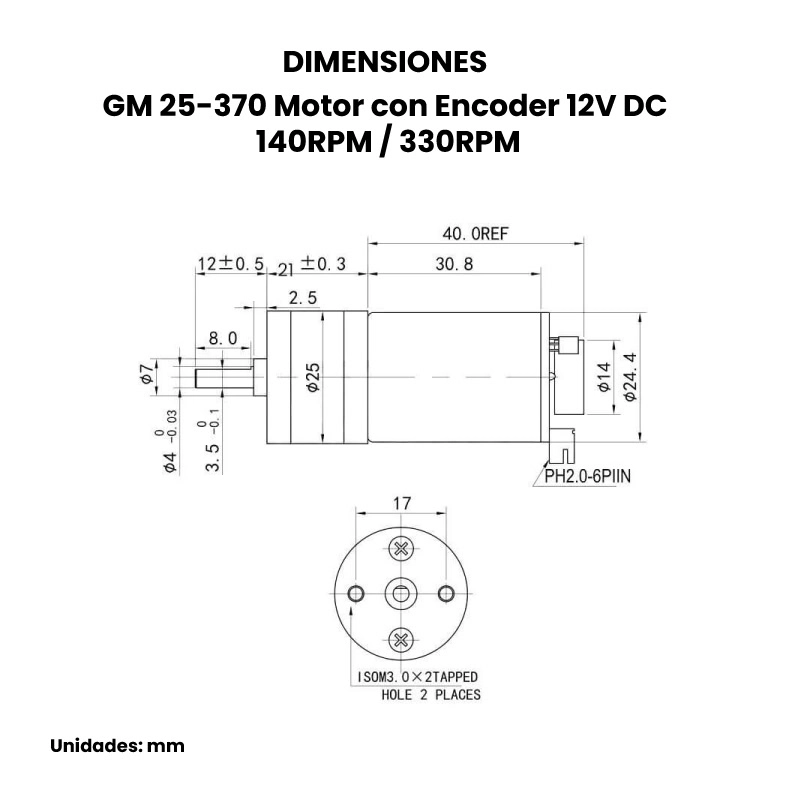

• Dimensiones
• Pinout
• Datasheet

INFORMACIÓN ADICIONAL

Características de cableado

• ROJO: potencia motor + positivo (el cambio puede controlar el motor hacia adelante y hacia atrás)
• NEGRO: potencia de código – negativo (positivo y negativo no se pueden conectar incorrectamente 3.3-5 V)
• AMARILLO: retroalimentación de señal (11 señales del motor)
• VERDE: retroalimentación de señal (11 señales del motor)
• AZUL: potencia del codificador + positivo (positivo y negativo no se pueden conectar incorrectamente 3.3-5 V)
• BLANCO: potencia motor – negativo (el cambio puede controlar el motor hacia adelante y hacia atrás)

Especificaciones de Fabricación GM 25-370

1. Bobina de cobre: El motor está hecho de rotor de alta precisión y materiales con alta conductividad, resistencia al desgaste y larga vida útil. Al mismo tiempo, adopta el grupo de cobre puro, caracterizado por una pequeña resistencia, baja generación de calor, baja pérdida, funcionamiento estable y suficiente potencia.

2. Cepillo de carbono de alta calidad: bajo la premisa de que otros materiales cumplen con los requisitos, tiene un buen rendimiento de conmutación, larga vida útil, buena conductividad eléctrica y térmica y buen rendimiento de lubricación. El grado de resistencia al desgaste del cepillo de carbón determina directamente la vida útil del motor.

3. Azulejo magnético de alta resistencia: larga vida útil, fuerte potencia, mayor par de torsión. Estructura totalmente cerrada para evitar que el polvo entre en el interior del motor, estructura simple, mantenimiento conveniente. Tamaño pequeño, reducción de peso efectiva, ahorro de espacio, uso fiable.

4. Engranaje completo de metal: La caja de cambios está hecha de engranajes metálicos de alta calidad, que tienen una buena resistencia al impacto y durabilidad
