G16 + K226 Controlador Dactilar / Contraseña

INFORMACIÓN

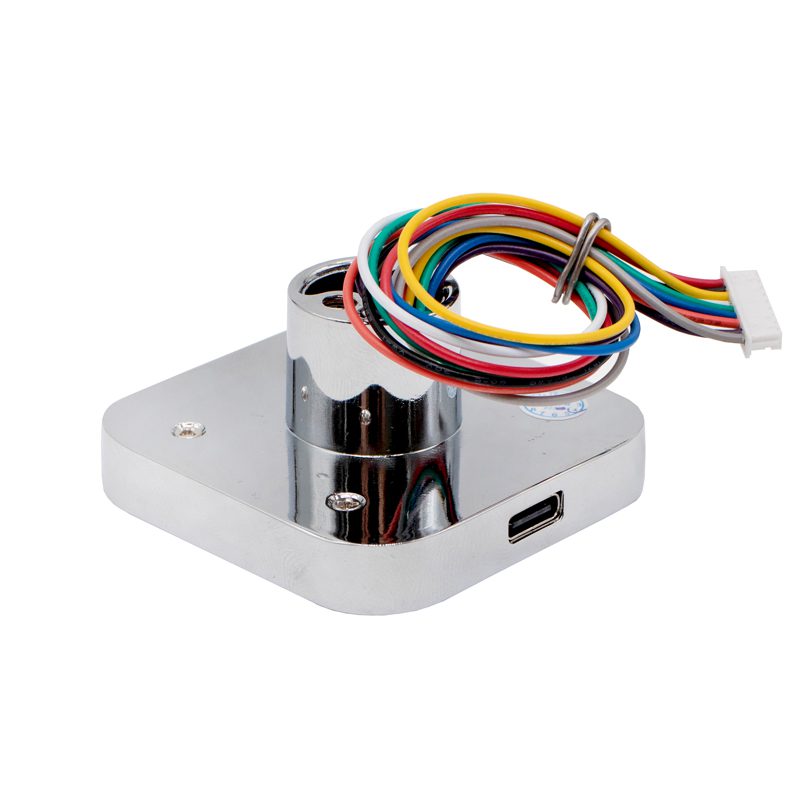

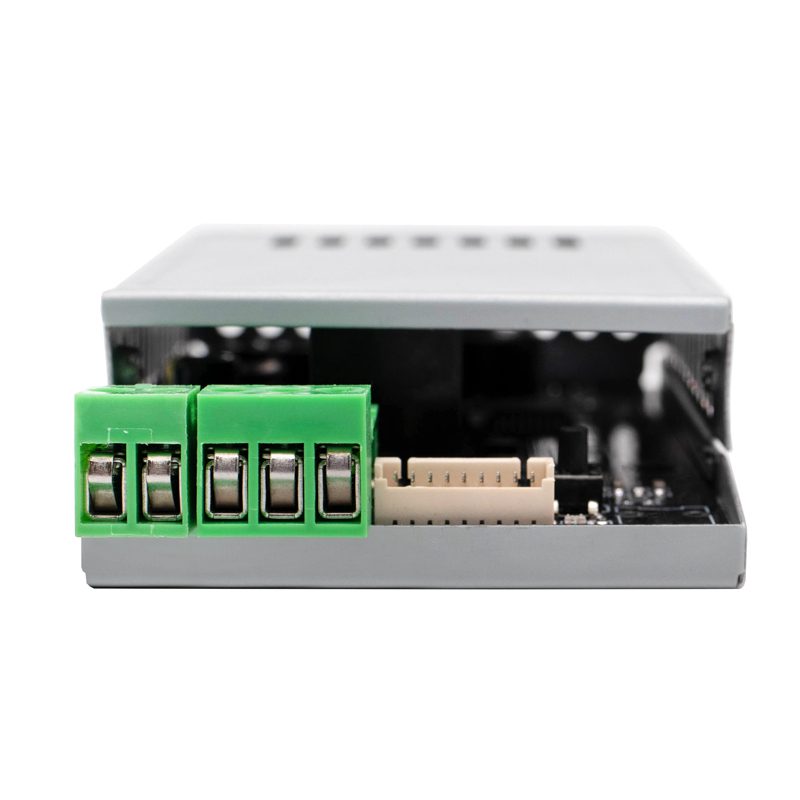

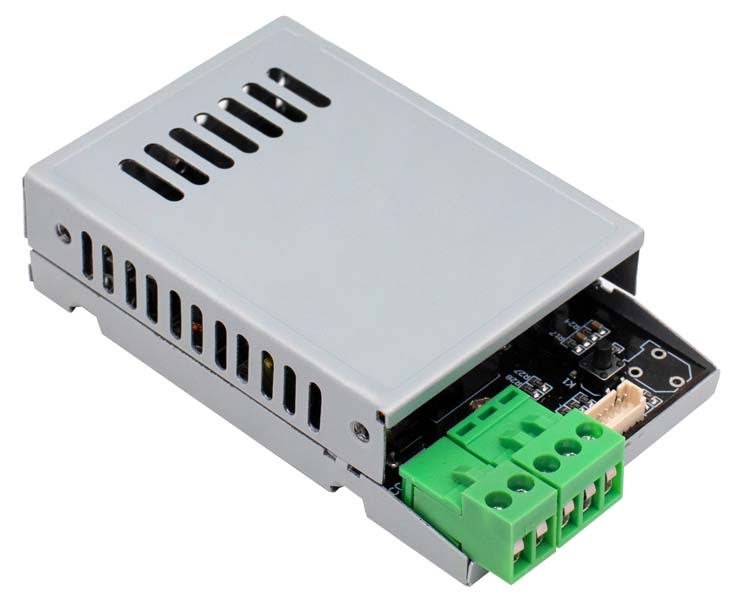

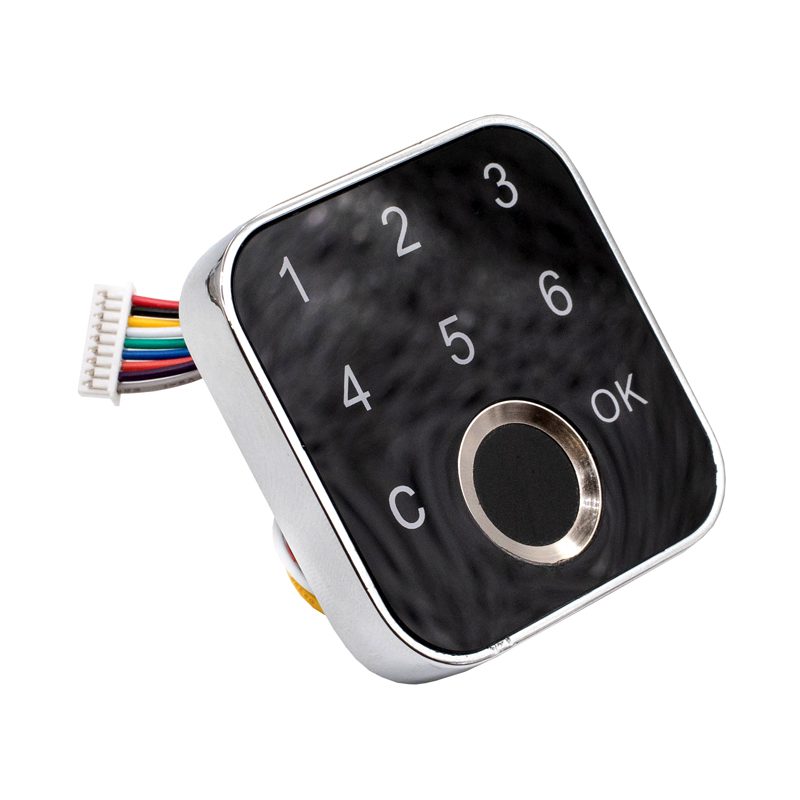

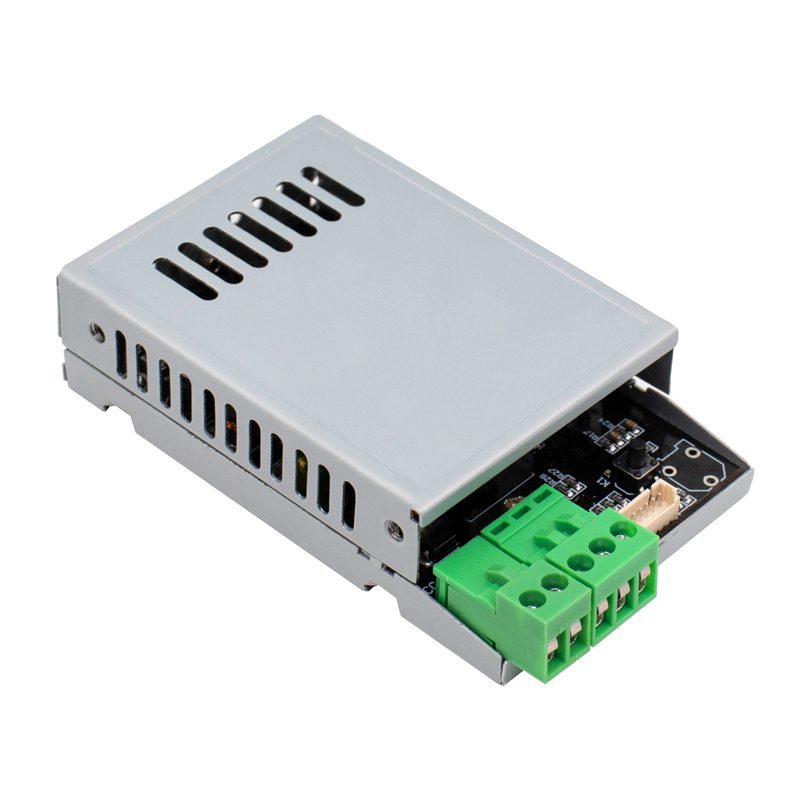

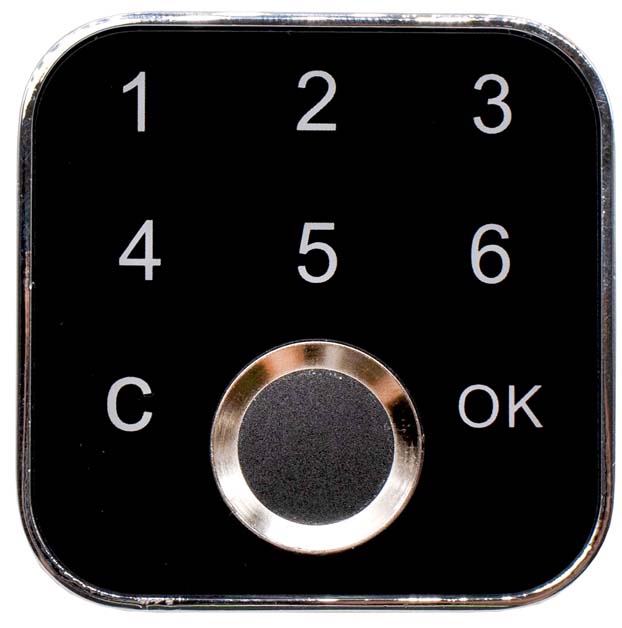

G16 + K226 Controlador dactilar y control de acceso por contraseña, es una placa de control compacta y fácil de utilizar, incluye sensor dactilar G16 con teclado numérico touch, en conjunto permiten crear un sistema de control de acceso por huellas y contraseña. La placa de control incorpora un relevador que sirve para controlar una cerradura electrónica AC de 125V o chapa DC de 12V con capacidad de corriente de hasta 20A.

El G16 + K226 Controlador dactilar  es ideal para realizar el control de acceso por medio de huellas dactilares de negocios, casas, departamentos y/o edificios. Ideal usar en conjunto con chapas eléctricas u otros actuadores. Encuentra más lectores digitales Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

DOCUMENTACIÓN Y RECURSOS

• Manual de usuario: K226
• Dimensiones:
  • K226
  • G16
• Pinout: K226

INFORMACIÓN ADICIONAL

Instrucciones de operación

Restaurar valores de fábrica

Mantén presionado el botón de SET (K1) hasta que se escuche un pitido continuo después se escuchara una música indicando que los valores predeterminados de fábrica se restauraron correctamente.

Establecer huella de administrador

Oprime el botón de SET (K1), la luz azul del módulo y del sensor estarán encendiendo intermitentemente, después registra el dedo colocando varias veces en el sensor. Cuando escuches una música, se indica que el registro de la huella digital fue exitoso. Puedes registrar continuamente nuevas huellas dactilares. Si no se registra durante unos segundos, saldrá automáticamente del estado de registro.

Establecer contraseña de administrador

Presiona la huella de administrador, cuando comience a parpadear el led azul del sensor oprime la tecla 2 y después [OK ], ingresa rápidamente la contraseña y por último oprima [OK ].

Registro de huellas de usuario

Presiona la huella o contraseña de administrador, cuando la luz azul comience parpadear rápidamente, presiona la tecla 3 y después [OK], posteriormente oprime  el número de ubicación de la base de datos a donde quieres guardar la huella dactilar, hay dos bases de datos (1-2), después oprima [OK], la luz azul en el panel de huellas dactilares parpadea, coloque el dedo en el área de recolección de huellas dactilares varias veces y cuando se escuche un sonido de música se indica que el registro fue exitoso. Se puede registrar 30 las huellas dactilares en cada base de datos. La huella digital de administrador no se puede duplicar con la huella digital del usuario y se mostrará un mensaje de error si se repite la huella digital la luz roja parpadeará.

Establezca contraseñas de usuario

Presione la huella digital o contraseña de administrador, la luz azul del controlador parpadea rápidamente, presione la tecla 4 y posteriormente [OK], después digita la nueva contraseña y por último oprima [OK]. (Se pueden configurar 5 grupos de contraseñas de usuario).

ENLACES EXTERNOS

• Demostración de funcionamiento – GROW
