Fuente de Alimentación 1A 8.4V 12.6V con Plug

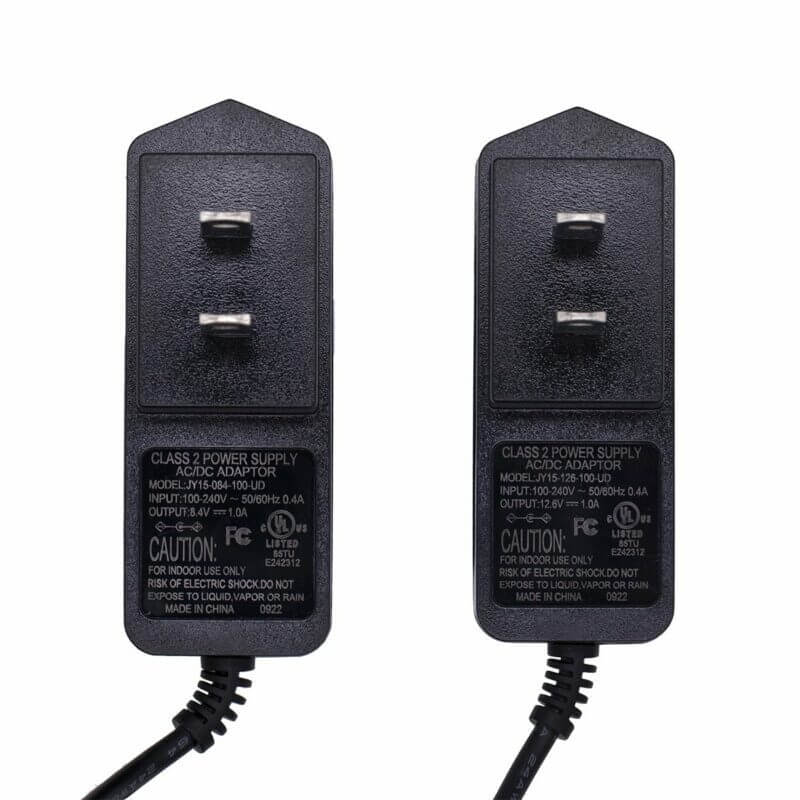

Eliminador de 1A 8.4V / 12.6V con Plug

Name: Eliminador de 1A 8.4V / 12.6V con Plug
SKU: 250751
Availability: InStock

Rango de precios: desde $ 47.00 hasta $ 56.00

VOLTAJE:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: ELIMINADORES, ENERGÍA, FUENTES, LI-ION Etiquetas: 12.6V, 12.6W, 1A, 5.5mm, 8.4V, 8.4W, barril, eliminador, energia, fuente, plug

INFORMACIÓN

El eliminador de 1A estos dispositivos convierten corriente alterna (AC) en corriente directa (DC) a un voltaje bajo o tensión baja. Disponible a: 8.4 V y 12.6 V .Cuenta con un conector plug de tipo barril con diámetro de 5.5mm (externo) y 2.5mm (interno).

El eliminadores de 1A puedes usarlos para alimentar placas de desarrollo como Arduino Uno, Mega, Leonardo o Due entre otros dispositivo. Ideal para proyectos que tenga el conector tipo jack, con acceso de alimentación en voltaje AC a DC.

ESPECIFICACIONES Y CARACTERÍSTICAS

Eliminador 8.4V 1A con Plug

Voltaje de entrada : 100V – 240VAC
Frecuencia: 50/60 Hz
Voltaje de salida: 8.4VDC
Corriente de salida: 1A
Potencia: 8.4W
Dimensiones: 72.63mm x 26.44mm x 66.25mm
Dimensiones del conector:
- Externo:5.5 Ø mm
- Interno:2.5 Ø mm
- Largo:11.3 Ø mm
Longitud del cable: 155cm (aprox.)
Peso:103 g

Eliminador 12.6V 1A con Plug

Voltaje de entrada : 100V – 240VAC
Frecuencia: 50/60 Hz
Voltaje de salida: 12.6VDC
Corriente de salida: 1A
Potencia: 12.6W
Dimensiones: 72.63mm x 26.44mm x 66.25mm
Dimensiones del conector:
- Externo:5.5 Ø mm
- Interno:2.5 Ø mm
- Largo:11.3 Ø mm
Longitud del cable: 155cm (aprox.)
Peso: 103 g

INFORMACIÓN ADICIONAL

¿Cómo funciona una fuente de alimentación?

Etapa de rectificación: (por medio de diodos). Convierte la señal de voltaje de corriente alterna a voltaje de corriente directa pulsante positiva. A diferencia de la fuente línea aquí no se ha puesto el transformador.

Al igual que una fuente lineal se colocan capacitores después de la etapa de rectificación.

Etapa de filtros:(por medio de capacitores electrolíticos). Estos capacitores disminuyen el rizo de la señal rectificada, hay que tomar en cuenta que los capacitores electrolíticos soportan alto voltaje alrededor de 320 volts pico. Por ellos es que se observan capacitores algo grandes en las fuentes conmutadas.

Etapa de conmutación : por medio de un transistor MOSFET) Este transistor funciona como un interruptor que cierra y abre muy rápido aproximadamente con una frecuencia entre 20KHz a 100KHz por segundo y se encarga de dar paso al alto voltaje que viene de la etapa anterior.Es bien sabido que este tipo de transistor MOSFET puede conmutar a altas frecuencias y a altos voltajes.

Etapa de Reducción de voltaje: (Por medio de un trasformador). Reduce el voltaje a uno que ya es mas adecuado para trabajar, así como volver la señal alterna nuevamente. A diferencia de una fuente lineal, aquí el transformador es más pequeño y trabaja a frecuencias mayores de 50/60Hz, esto gracias a la etapa anterior, reduce costos, peso y tamaño de la fuente.

Etapa de rectificación y filtro: convierte el voltaje alterno a voltaje de corriente directa por medio de diodos, capacitores y bobinas. Este ya es el voltaje que se ocupa en las cargas.

Etapa de control: Esta enlazada a la salida de la etapa anterior por medio de un optoacoplador y conectada también a la etapa de conmutación por medio de un circuito integrado que genera PWM (modulación por ancho de pulsos). Esta etapa monitorea la salida, si la carga que se tiene a la salida demanda mucha o poca corriente, por medio de la etapa de control ordena al CI que genera el PWM mas o menos tiempo de activación al transistor Mosfet de la etapa de conmutación, esto para que entregue la energía requerida por la carga, haciendo que estas fuentes sean eficientes en el consumo de energía.

ENLACES EXTERNOS

Peso	0.103 kg
Dimensiones	6.7 × 7.3 × 2.7 cm
TIPO DE FUENTE:	ELIMINADORES
VOLTAJE:	12.6V DC, 8.4V DC
VOLTAJE DE SALIDA	12.6V DC, 8.4V DC
CORRIENTE DE SALIDA	1A
