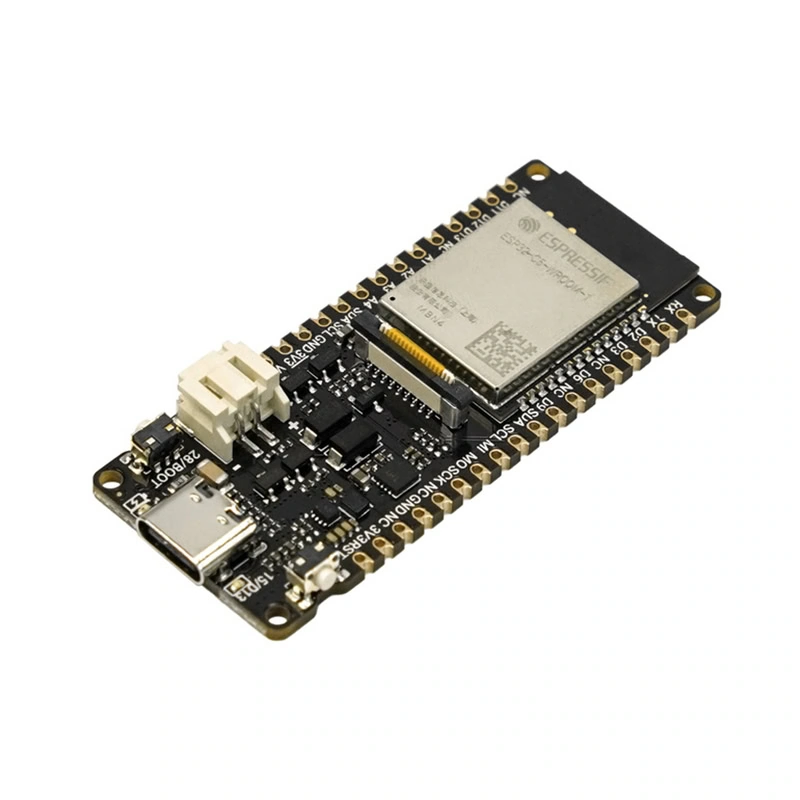

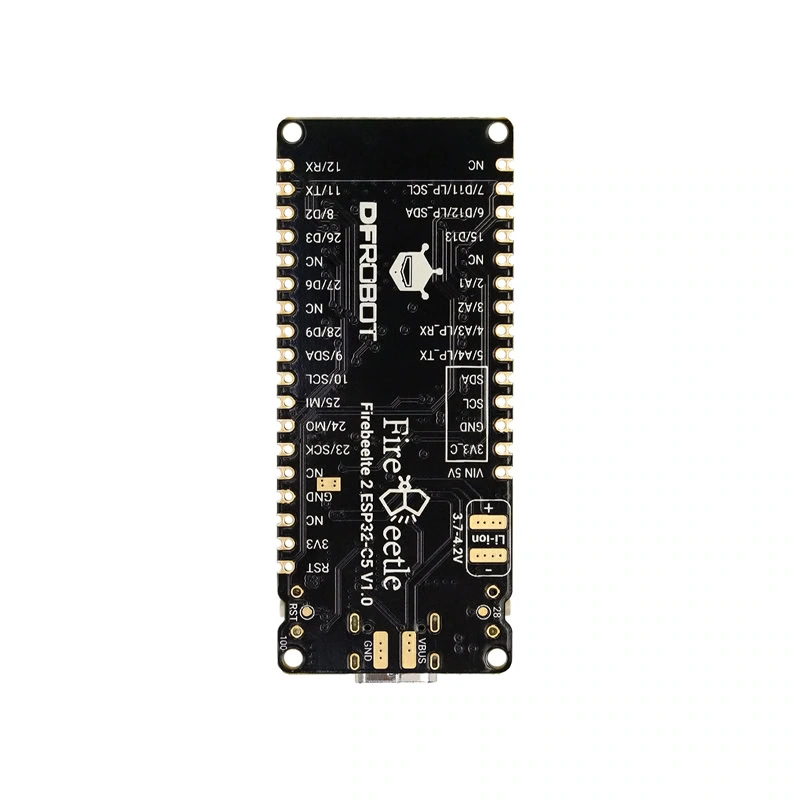

FireBeetle 2 ESP32-C5 IoT Wi-Fi 6 BLE Zigbee Thread DFR1222

INFORMACIÓN

La FireBeetle 2 ESP32-C5 es una placa de desarrollo diseñada para proyectos de Internet de las Cosas (IoT) y automatización inteligente. Está basada en el chip Espressif ESP32-C5, un microcontrolador de bajo consumo con Wi-Fi 6 de doble banda (2.4 GHz y 5 GHz) y soporte para varios protocolos de conectividad como Bluetooth Low Energy (BLE), Zigbee y Thread, lo que permite una comunicación inalámbrica rápida y estable en distintos dispositivos conectados. Esta placa también incluye administración de energía eficiente, admite carga con paneles solares y diferentes métodos de alimentación, lo que la hace ideal para proyectos que requieren operar en exteriores o con energía limitada.

Se utiliza principalmente para desarrollar y prototipar dispositivos inteligentes, como sensores remotos, nodos para sistemas de automatización del hogar (por ejemplo con Home Assistant o MQTT), controladores de robots o estaciones IoT autónomas. Gracias a su capacidad de comunicación versátil y consumo ultra bajo, puedes crear dispositivos que recolecten datos, controlen actuadores o se integren con plataformas de smart home de forma eficiente y flexible. La placa es ideal tanto para aficionados como para desarrolladores que necesiten una base potente y versátil para sus proyectos conectados.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: DFROBOT
• Matrícula: DFR1222
• Modelo: FireBeetle 2 ESP32-C5
• Microcontrolador: ESP32-C5-WROOM-1
• Procesador: Procesador de un solo núcleo RISC-V
• Frecuencia principal: 240MHz
• Memoria Flash: 4M
• SRAM: 384 KB
• ROM: 320 KB
• Voltaje:
  • Operación: 3.3V
  • Entrada tipo C:  5V
  • VIN: 5V o panel solar de 4.5-6V
• Carga de Batería LiPo: Vía USB
  • Corriente de carga máx.: 500mA
  • Conector carga: PH2.0P SMD Horizontal
  • Pitch del conector: 2mm
• LED Indicador de carga:
  • Apagado: No hay alimentación conectada o está completamente cargado
  • Encendido fijo: carga en curso
• Pines de interfaz:
  • E/S digitales x18
  • Controlador LED PWM con 6 canales
  • SPI x1
  • UART x3 (LP UART x1)
  • I2C x2 (LP I2C x1)
  • I2S x1
  • 1x ADC SAR de 12 bits con 7 canales
  • Controlador DMA con 3 canales de recepción y 3 canales de transmisión
• LED de prueba: Integrado al pin 15/D13
• Botones
  • RST
  • BOOT: 28
• GDI: Interfaz de visualización GDI

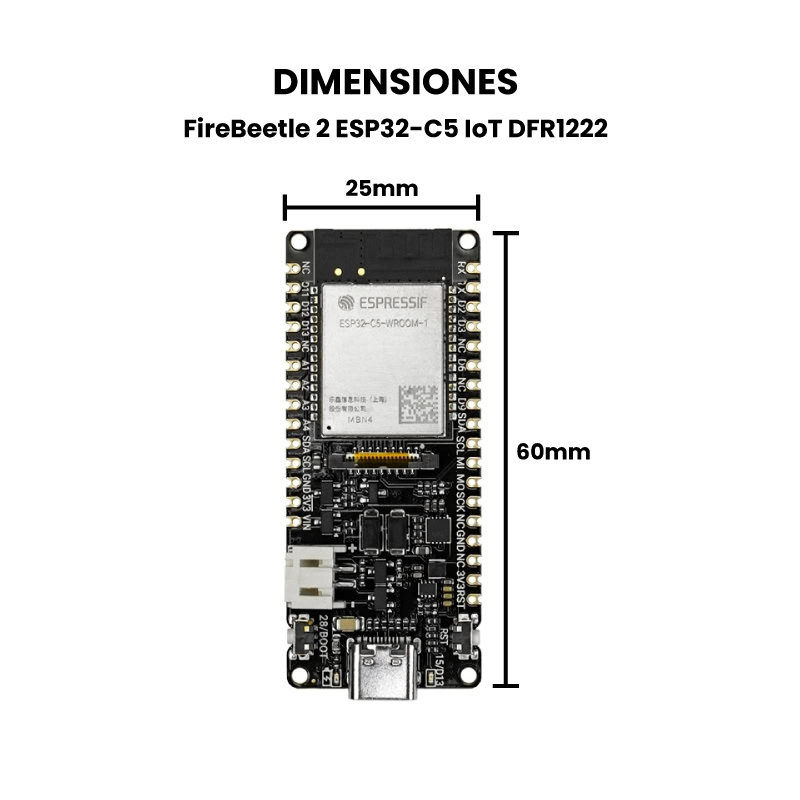

• Dimensiones: 25mm x 60mm
• Peso: 18.2g

Incluye

• Placa FireBeetle 2 ESP32-C5 x1
• Tira header macho 18 pines 2.54 mm x2

---

DOCUMENTACIÓN Y RECURSOS

• Wiki

• Pinout
• Dimensiones

Datasheet

• ESP32-C5-WROOM-1
• CN3165

---

TUTORIALES

• Conectar la placa ESP32-C5 FireBeetle 2 a Home Assistant mediante MQTT

---

INFORMACIÓN ADICIONAL

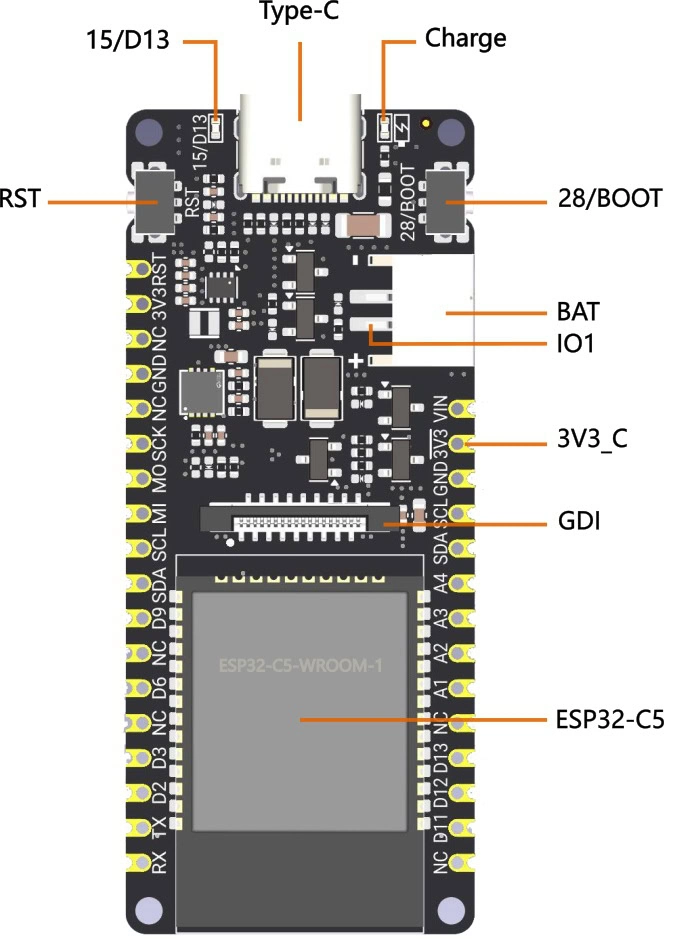

Partes fundamentales del FireBeetle 2 ESP32-C5

• Tipo C: interfaz USB
• Carga: Luz indicadora de carga
  • Apagado: No hay alimentación conectada o está completamente cargado
  • Encendido fijo: carga en curso
• 15/D13: Pin LED integrado
• RST: Botón de reinicio
• 28/BOOT: pin IO28/botón BOOT
• BAT: Interfaz de batería de litio, compatible con 3,7 ~ 4,2 V
• IO1: Pin de detección de voltaje de la batería
• 3V3_C: IO0 controla la salida de potencia de 3,3 V, desactivado de forma predeterminada, se puede activar con un nivel alto.
• GDI: Interfaz de visualización GDI
• ESP32-C5: El modelo del módulo es ESP32-WROOM-1-N4

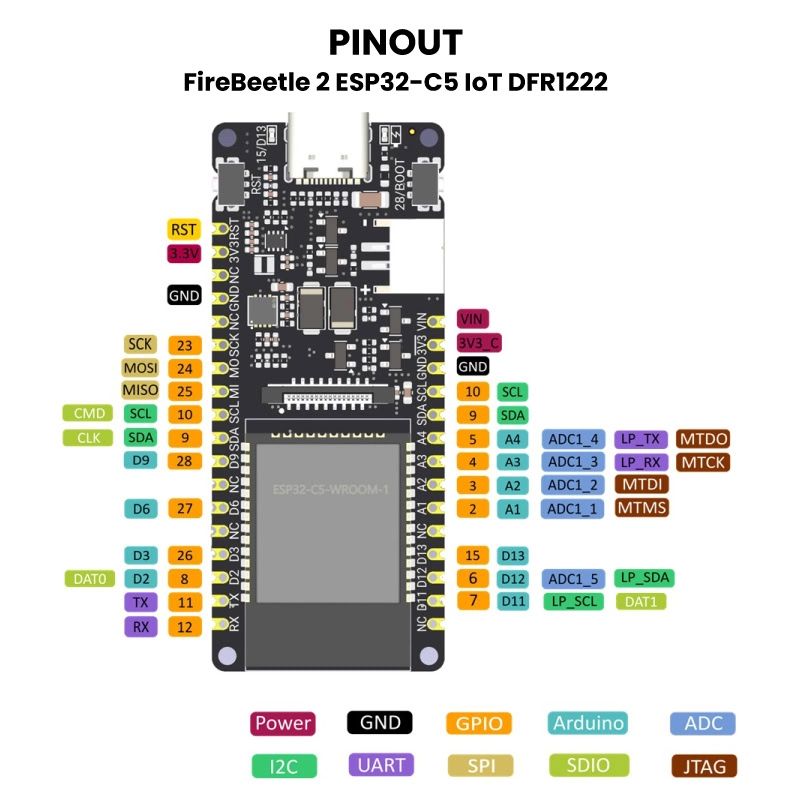

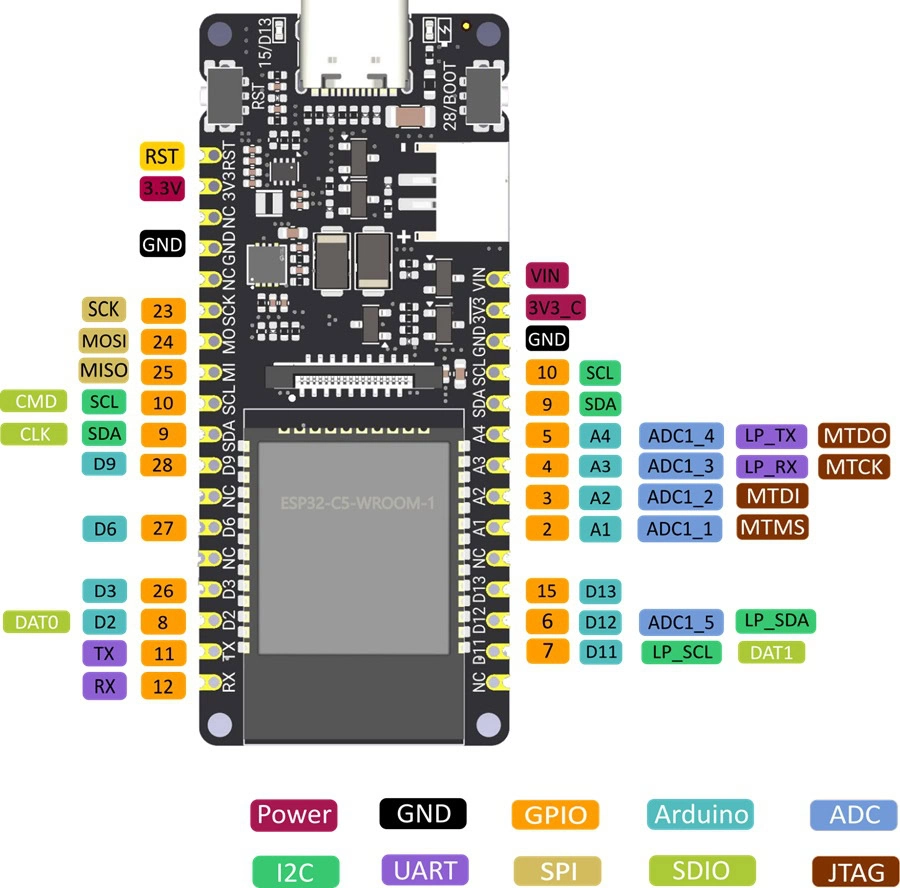

 Descripción general de los pines

• Alimentación
  • VIN: Entrada de 5V (USB o panel solar).
  • 3.3V: Salida regulada para alimentar módulos externos.
  • 3V3_C: Salida de 3.3V controlada por IO0 (apagada por defecto).
  • GND: Tierra común.
• GPIO
  Pines digitales del ESP32-C5, mapeados para Arduino según la FireBeetle.
• ADC
  Pines de entrada analógica del ESP32 para leer sensores.
• I2C
  • SDA / SCL: Pines principales I2C.
  • LP_SDA / LP_SCL: Versión de bajo consumo.
• UART
  Comunicación serial.
  • LP_TX / LP_RX: Pines UART de bajo consumo.
• SPI
  Pines SPI mapeados para pantallas, memorias y periféricos.
• SDIO
  Pines de alta velocidad para módulos SD y almacenamiento.
• JTAG
  Interfaz para depuración y programación avanzada.

Interfaz de pantalla GDI

La interfaz GDI es un estándar propio de DFRobot diseñado para facilitar la conexión de pantallas a tarjetas de desarrollo como la FireBeetle 2 ESP32-C5. Utiliza un conector FPC de 18 pines, lo que permite una conexión rápida, ordenada y sin necesidad de cables Dupont. Gracias a esta interfaz, es posible controlar pantallas TFT, paneles táctiles, tarjetas SD y módulos de fuente gráfica utilizando un solo cable flexible.

Asignación de pines GDI → ESP32-C5

Pin FPC (GDI)	Pin en FireBeetle 2 ESP32-C5	Función / Descripción
VCC	3V3	Alimentación de la pantalla
LCD_BL	15 / D13	Control de retroiluminación (Backlight)
GND	GND	Tierra
SCLK	23 / SCLK	Reloj de comunicación SPI
MOSI	24 / MOSI	Línea SPI: Master Out, Slave In
MISO	25 / MISO	Línea SPI: Master In, Slave Out
LCD_DC	8 / D2	Selección entre comando o datos
LCD_RST	26 / D3	Reinicio de la pantalla
LCD_CS	27 / D6	Chip Select de la pantalla TFT
SD_CS	3 / A2	Chip Select para tarjeta SD
FCS	NC	Chip Select para biblioteca de fuentes (Font IC)
TCS	6 / D12	Chip Select del panel táctil
SCL	10 / SCL	Reloj de comunicación I2C
SDA	9 / SDA	Datos de comunicación I2C
INT	7 / D11	Interrupción del panel táctil
BUSY	NC	Señal de ocupado (según pantalla)
X1	NC	Pin personalizado opcional
X2	NC	Pin personalizado opcional

Pantallas compatibles con GDI

• Pantalla TFT gran angular IPS de 1.54″ y 240 x 240
• Pantalla LCD IPS TFT de 1.8″ y 128 x 160
• Pantalla TFT gran angular IPS de 2.0″ y 320 x 240
• Pantalla táctil resistiva IPS TFT de 2.8″ y 320 x 240
• Pantalla táctil capacitiva IPS TFT de 3.5″ y 480 x 320
• Pantalla OLED transparente de 1.51″

Aplicaciones

• Dispositivos de automatización para el hogar: sensores de temperatura, luz, humedad o control de actuadores como relés y luces inteligentes conectados a una plataforma como Home Assistant.
• Nodos IoT inalámbricos de bajo consumo: sensores que transmiten datos vía Wi-Fi, Bluetooth, Zigbee o Thread a un servidor central o a la nube para monitoreo remoto.
• Control de sistemas inteligentes: interruptores inteligentes, paneles de control o dispositivos que se conectan con otros equipos mediante protocolos como MQTT o Matter.
• Estaciones ambientales externas: sensores solares o alimentados por batería que monitorean condiciones ambientales en campo abierto gracias a su gestión de energía eficiente.
• Aplicaciones educativas y de prototipado: ideal para proyectos de electrónica e IoT en educación, talleres o pruebas rápidas de concepto.
• Gateways o hubs multiprotocolo: concentradores que integran y conectan dispositivos con diferentes protocolos (Wi-Fi, BLE, Thread, Zigbee) en una sola red IoT.
• Robótica y sistemas embebidos: controladores de robots pequeños o proyectos con actuadores donde se requiere comunicación inalámbrica estable y flexible.

Recomendaciones de uso

• Utiliza fuentes de alimentación estables
  Para asegurar un funcionamiento correcto, alimenta la placa con una fuente USB confiable o una batería LiPo adecuada. Si usas panel solar, verifica que el voltaje esté dentro del rango compatible con su sistema de gestión de energía.
• Configura el protocolo inalámbrico adecuado según tu proyecto
  • Para automatización del hogar → Zigbee / Thread / Matter
  • Para comunicación con apps o dashboards → Wi-Fi 6
  • Para dispositivos cercanos y bajo consumo → BLE
  • Aprovecha que esta placa soporta varios protocolos para optimizar tu comunicación.
• Evita consumos innecesarios
  Usa los modos de bajo consumo, especialmente si el proyecto estará alimentado por batería: deep-sleep, light-sleep o transmisión periódica.
• Mantén una buena gestión térmica y de espacio
  En proyectos compactos, asegúrate de que la placa tenga ventilación mínima y no esté en contacto directo con materiales aislantes que retengan calor.
• Actualiza el firmware y las librerías
  Mantén actualizado el SDK (Arduino o ESP-IDF) para asegurar compatibilidad con Wi-Fi 6 y protocolos como Thread/Matter.
• Coloca antenas o componentes lejos de interferencias
  Si montas sensores o motores cercanos, evita ubicarlos demasiado cerca de la antena del ESP32-C5 para no degradar la señal.
• Realiza pruebas de red antes de instalar el dispositivo
  Mide intensidad de Wi-Fi, estabilidad de conexión y latencia, especialmente si el proyecto depende de comunicación continua.
• Aprovecha los pines y periféricos integrados
  La placa incluye varios GPIO y opciones de comunicación; planifica tu proyecto considerando sus funciones (ADC, I2C, UART, etc.) para evitar conflictos.

---
