ESP32 S3 Dual USB C / Tarjeta de Expansion

INFORMACIÓN

La ESP32-S3 Tarjeta de Desarrollo Dual Tipo C es una placa compacta basada en el microcontrolador ESP32-C3, diseñada para facilitar el desarrollo de proyectos con conectividad WiFi y Bluetooth Low Energy la cual incorpora dos puertos USB tipo C: uno actúa como interfaz USB-Serial para programar la tarjeta de forma tradicional, mientras que el otro utiliza el USB nativo del propio microcontrolador, permitiendo funciones como programación directa, consola USB-CDC o depuración JTAG sin necesidad de hardware adicional.

Es una tarjeta adecuada para proyectos IoT, automatización, prototipos electrónicos y aplicaciones que requieran WiFi y BLE en un tamaño reducido y con interfaces de depuración modernas.

Adquiere esta tarjeta de desarrollo en sus variantes ESP32-S3 N16R8 y ESP32-S3 N8R2 así como su tarjeta de expansión.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

Característica	ESP32-S3 Dual USB-C
Modelo	N8R2	N16R8
Chip / Módulo	ESP32-S3-WROOM-1/1U
Procesador	Dual-Core Xtensa LX7 (32-bit), hasta 240 MHz
Memoria FLASH	8 MB	16 MB
PSRAM	2 MB	8 MB
ROM	384 KB
SRAM	512 KB + 16 KB SRAM RTC
GPIO / Interfaces	45 GPIO, 4× SPI, 3× UART, 2× I²C, 14 táctiles, 2× ADC, LCD, DVP
USB	Dual USB Tipo-C (USB OTG + USB-Serial / Alimentación)
LEDs	PWR y RGB (GPIO38)
Botones	RESET y BOOT
Voltaje de alimentación	5V (USB-C), pines 3V3 y 5V disponibles
Antena	Antena PCB integrada
WiFi	802.11 b/g/n, hasta 150 Mbps, banda 2.412–2.484 GHz
Bluetooth	Bluetooth LE 5 + Bluetooth Mesh (125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps)
Dimensiones	57.15 mm × 27.94 mm
Peso	12.14 g

Tarjeta de expansión

• Marca: NABAILAI
• Modelo: Placa de expansión GPIO
• Color PCB: Negro
• Compatible con: ESP32-S3 N8R2 y ESP32-S3 N16R8
• Regulador de voltaje: 78M05
• Voltaje de alimentación:
  • PWR Jack: 6.5 V a 9 V DC
• Interfaz de extensión IO (GVS)
  • G: Pines GND
  • V: Voltaje de salida correspondiente a la configuración del Switch Jumper.
  • S: Salidas y entradas de los GPIO.
• Led de PWR
• Dimensiones: 82 mm x 82 mm x 12 mm
• Peso: 43 g

---

DOCUMENTACIÓN Y RECURSOS

Datasheet

• ESP32-S3-WROOM-1/1U


Pinout

• ESP32 S3

Esquemático

• ESP S3

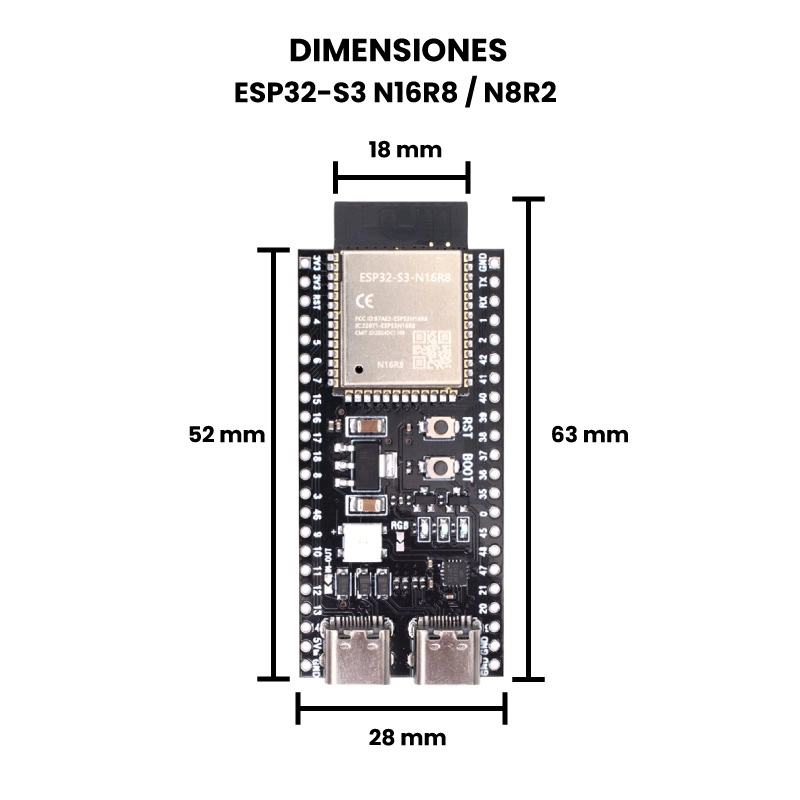

Dimensiones

• ESP32-S3 N16 / N8R2
• Tarjeta de expansión

---

INFORMACIÓN ADICIONAL

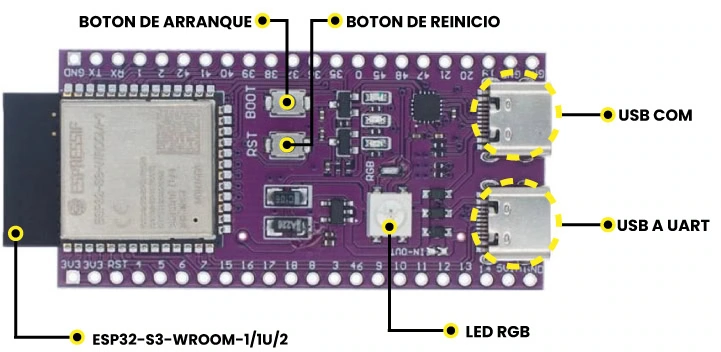

ESP32 S3 N8R2 / N16R8 Dual Tipo C



COMPONENTES	DESCRIPCIÓN
ESP32-S3-WROOM	ESP32-S3-WROOM-1, es el módulo Wi-Fi + Bluetooth LE MCU que tiene un amplio conjunto de periféricos y viene con una antena PCB ya integrada.
Pines Headers	Todos los pines GPIO disponibles (excepto el bus SPI para flash) se dividen en los encabezados de pines en la placa para facilitar la interfaz y la programación.
Puerto USB COM	Un puerto USB Tipo C utilizado para el suministro de energía a la placa, para flashear aplicaciones en el chip, así como para la comunicación con el chip a través del puente USB a UART incorporado. La PC lo detecta como USB-SERIAL CH340K.
Botón de arranque	Botón de descarga. Si mantiene presionado Boot y luego presiona Reset , se inicia el modo de descarga de firmware para descargar el firmware a través del puerto serie.
Botón de reinicio	Pulse este botón para reiniciar el sistema.
Puerto USB	Interfaz USB OTG de velocidad completa ESP32-S3, compatible con la especificación USB 1.1. La interfaz se utiliza para el suministro de energía a la placa, para la actualización de aplicaciones al chip, para la comunicación con el chip mediante protocolos USB 1.1, así como para la depuración de JTAG. La PC lo detecta como Dispositivo serie USB
LED RGB	LED RGB direccionable, impulsado por GPIO38.
LED de encendido de 3.3 V	Se enciende cuando la alimentación USB está conectada a la placa.
Pad IN – OUT	Realizar el puente entre los pad IN – OUT para usar el pin de 5 V

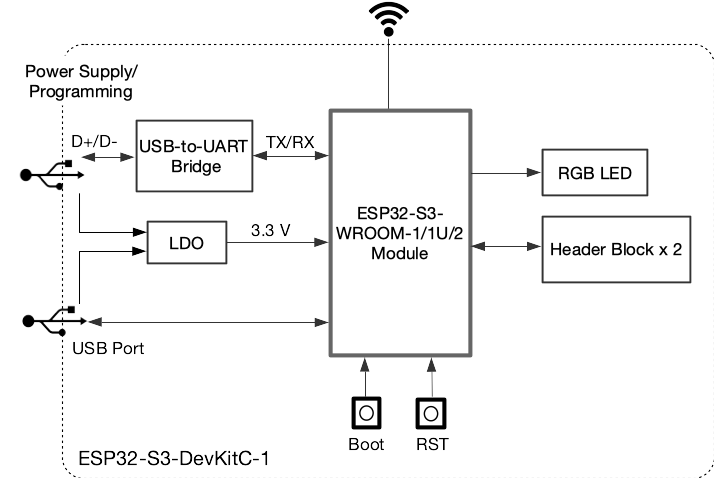

Referencia de hardware – Diagrama de bloques



• Para la versión N16R8 es prácticamente un “upgrade” de la N8R2 en cuanto a memoria: duplica la Flash y añade PSRAM (8 MB), lo cual permite proyectos más complejos (por ejemplo con más buffers, cámaras, ML, etc.).

---
