ESP32 Lolin32 Lite CH340 con Carga de Batería

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: ESP32 Lolin32 Lite
• Núcleo del MCU: ESP32-D0WDQ6
• CPU: Dual core Tensilica LX6 (32 bit)
• Frecuencia de Reloj: 240 MHz
• ROM: 448 KB
• SRAM: 520KB
• Memoria Flash: 4 MB
• Interfaz de comunicación: UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S,
  IR, contador de pulsos, GPIO, Sensor Táctil Capacitivo, ADC, DAC
• Seguridad: WPA, WPA2, WPA2-Enterprise, WPS
• Voltaje de alimentación MicroUsb: 5VDC
• Corriente de operación: 80 mA – 500 mA
• Convertidor de USB a serie: CH340
• Interfaz de batería de litio
• Conector de batería: JST XH2-2.54 mm
• Corriente máxima de carga:  500 mA (Chip de carga TP4054)
• Software de programación: MicroPython, LUA y Arduino
• Defecto de firmware: MicroPython

WIFI

• Protocolos: 802.11 b/g/n (802.11n hasta 150 Mbps)
• Rango de frecuencia: 2.4 GHz ~ 2.5 GHz

Bluetooth

• Protocolos: Bluetooth v4.2 BR/EDR y BLE
• Radio: Receptor NZIF con sensibilidad de –97 dBm, Transmisor de clase 1, clase 2 y clase 3 y AFH

DOCUMENTACIÓN Y RECURSOS

• Datasheet  ESP32-D0WD

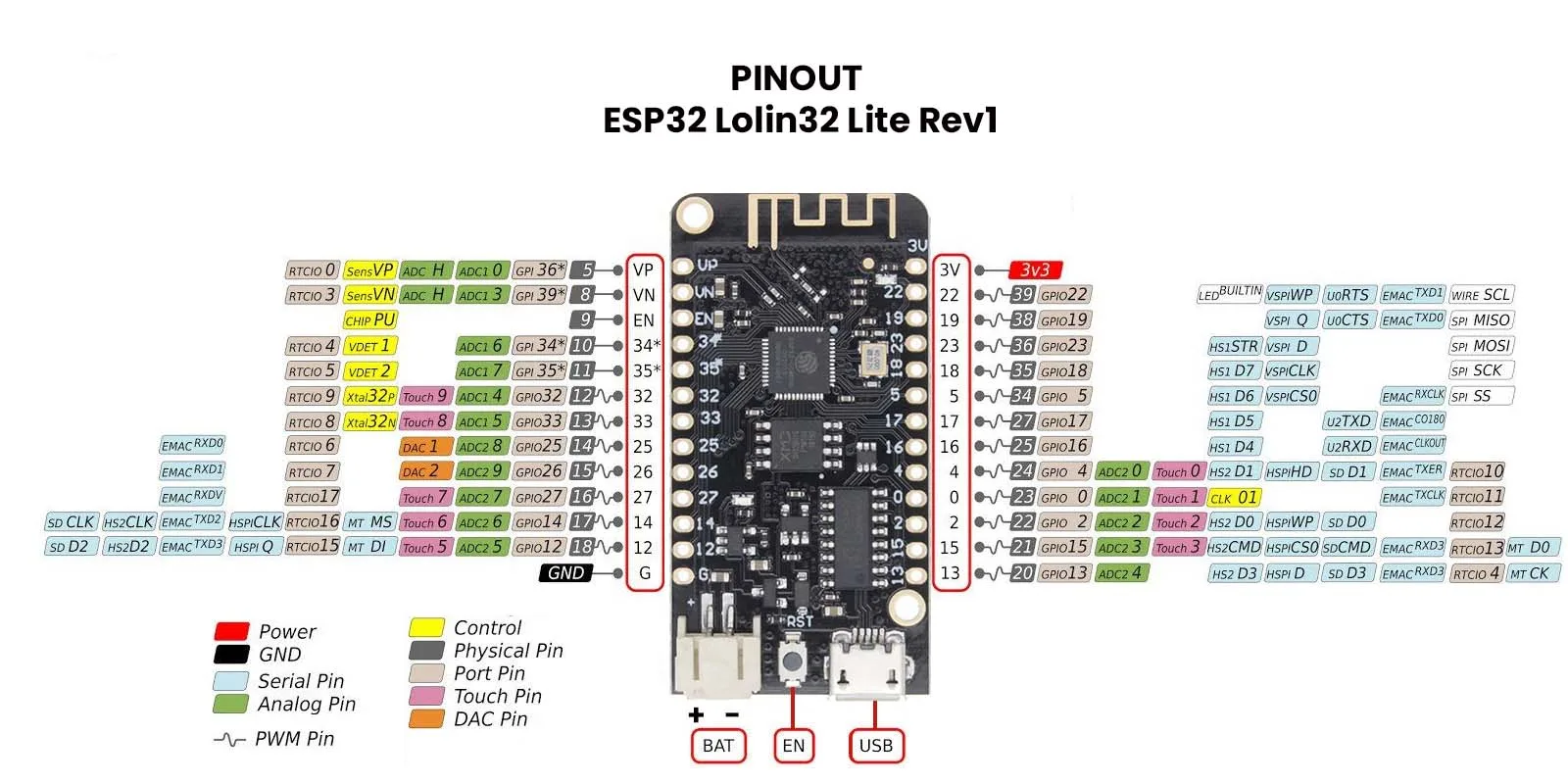

• Pinout
• Driver CH340G

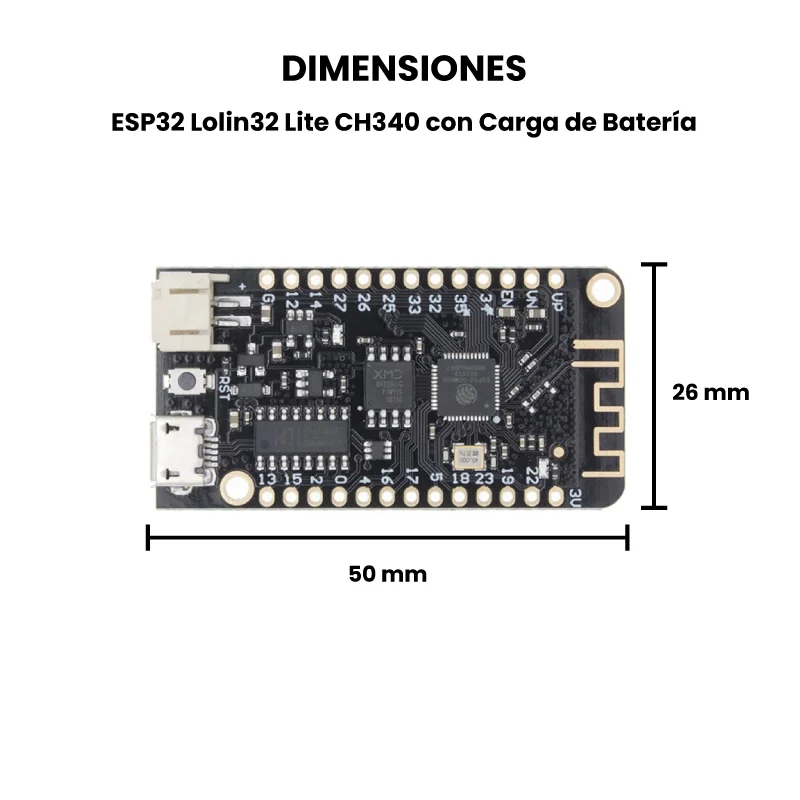

• Dimensiones
• Modelo 3D
• Footprint

INFORMACIÓN ADICIONAL

Prueba rápida de funcionamiento

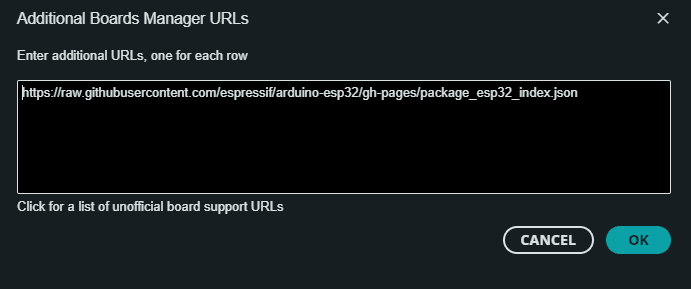

1.- Abre tu Arduino IDE y en la parte superior izquierda entra en File --> Preferences y en el apartado “Additional boards manager URLs”  pega el siguiente link https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json y haz clic en OK, como se observa en la siguiente imagen

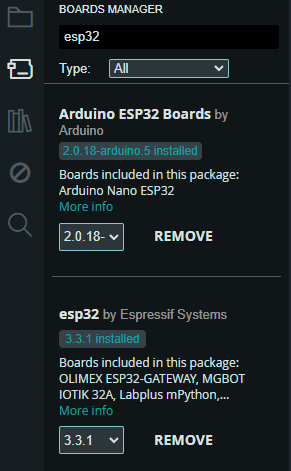

2.- En la barra de la parte superior izquierda haz clic en el gestor de tarjetas y busca esp32 e instala las tarjetas como se muestra en la imagen

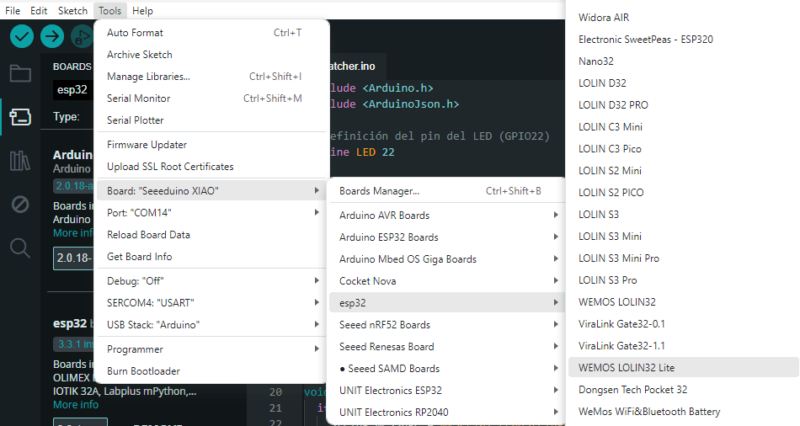

3.- Conecta tu tarjeta y en el IDE en la barra de la parte superior de la ventana, entra en Tools —> Board —> esp32 y busca y haz clic en la tarjeta “WEMOS LOLIN32 lite”

4.- Carga un blink desde File —> Examples —> Basics —> Blink y listo 🙂
