INFORMACIÓN

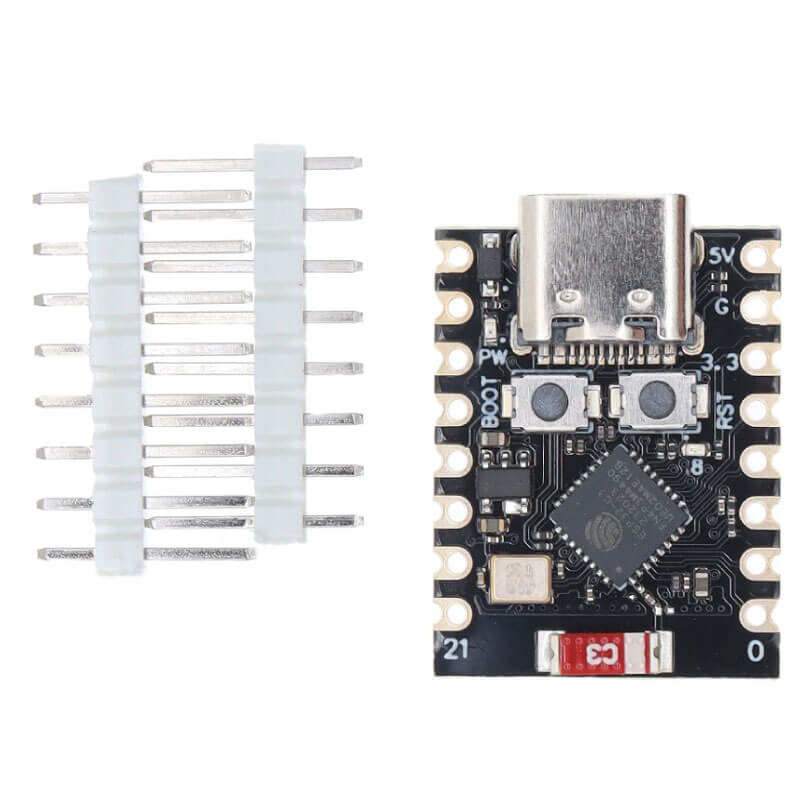

El ESP32-C3 SuperMini es una placa de desarrollo es compatible con los protocolos WIFI IEEE 802.11 b/g/n y Bluetooth 5 LE, se destaca por su tamaño compacto y su conectividad a través de un cable USB tipo C. Cuenta con 11 puertos de entrada y salida digitales que pueden usarse como PWM y 4 analógicas ADC, admite interfaces UART, I2C y SPI. La placa cuenta con botón de reinicio y modo cargador de arranque.

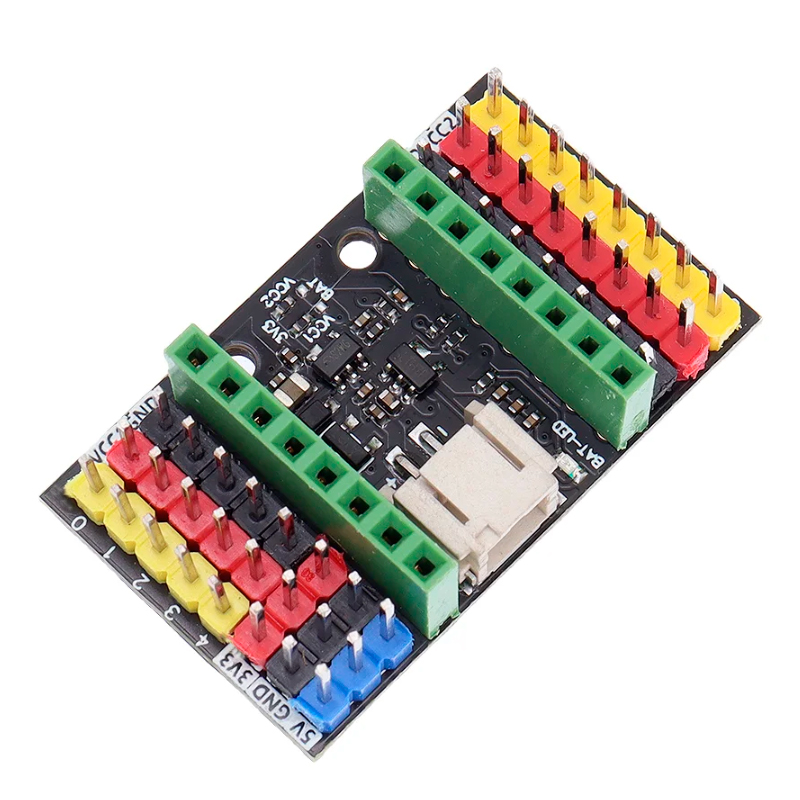

La Tarjeta de Expansión para ESP32-C3 SuperMini Tipo C es un módulo de desarrollo compacto basado en el microcontrolador ESP32-C3, diseñado para facilitar la creación de proyectos de IoT y otras aplicaciones electrónicas. Esta tarjeta proporciona múltiples interfaces y conexiones, incluyendo USB Tipo C para la alimentación y programación, así como pines de entrada y salida para conectar sensores, actuadores y otros componentes electrónicos.
ESPECIFICACIONES Y CARACTERÍSTICAS
Tarjeta de Desarrollo ESP32-C3
| Característica | Especificación |
|---|---|
| CPU | ESP32-C3, 32-bit RISC-V, 160 MHz |
| Puerto de comunicación | USB Tipo C |
| Voltaje de operación | 3V a 3.6V |
| Temperatura de operación | -40° a 85°C |
| Wi-Fi | IEEE 802.11 b/g/n (2.4 GHz) |
| Bluetooth | Bluetooth 5, Bluetooth Mesh |
| Memoria | 384 KB ROM 400 KB SRAM 4 MB flash |
| GPIO disponibles | 1× I2C 1× SPI 2× UART 11× PWM 4× ADC |
| Dimensiones | 22.5 mm × 18 mm |
| Peso | 3.05 g |
Tarjeta de Expansión para ESP32-C3
| Característica | Especificación |
|---|---|
| Alimentación | USB Tipo C / Batería de Litio 3.7V |
| Voltajes de salida | 5V y 3.3V |
| Vcc1 / Vcc2 | 3.7V |

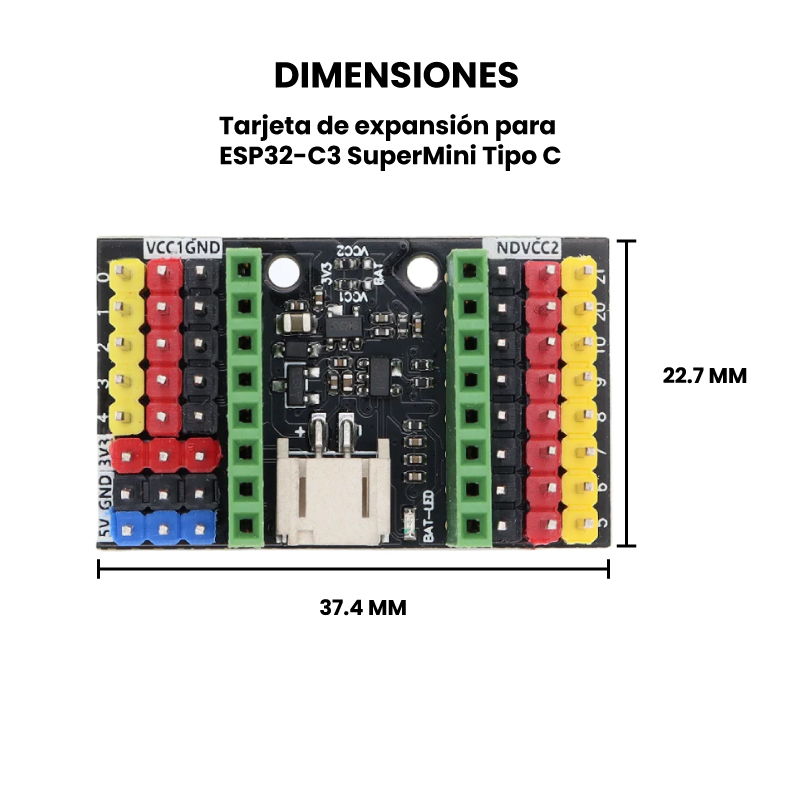

| Dimensiones | 37.4 mm × 22.7 mm |
| Peso | 8 g |
| Nota | No incluye el ESP32-C3 |
DOCUMENTACIÓN Y RECURSOS
- Datasheet ESP32-C3
- Dimensiones

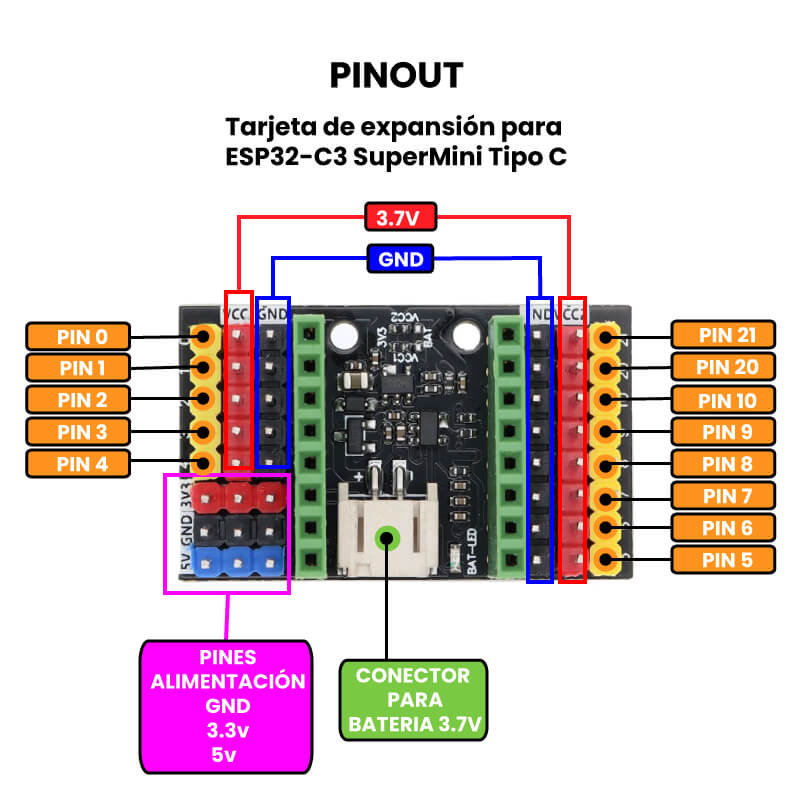

- Pinout
- 3D Model
INFORMACIÓN ADICIONAL
Primeros pasos: Instalar el paquete de la placa ESP32-C3

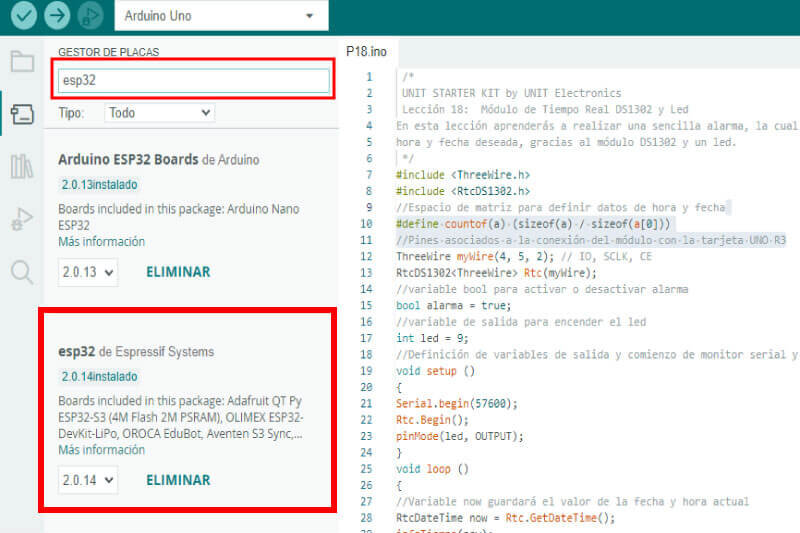

Para instalar el paquete de la placa ESP32-C3 abra el “Administrador de placas” en el menú de la izquierda. Busque “esp32” e instala la ultima versión que este disponible.

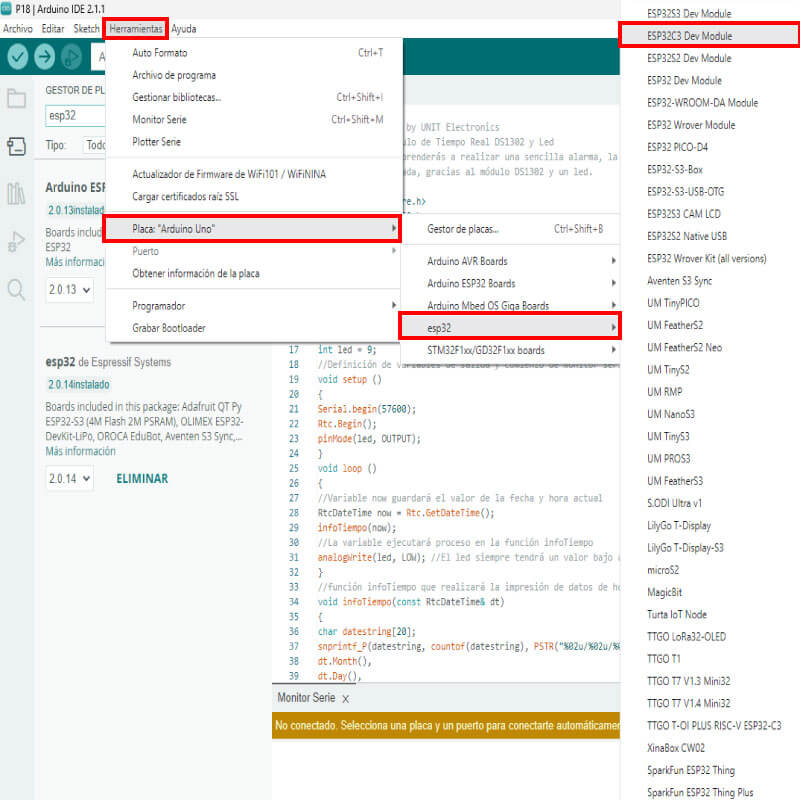

Una vez que este instalada podrás seleccionar la placa en Herramientas>Placa>esp32>ESP32-C3 Dev Module y el puerto en la que se encuentra.

Código
El siguiente código enciende y apaga el led que se encuentra en la placa en el puerto 8 del ESP32-C3
int LED= 8;
void setup() {
// inicializar el puerto 8 como salida
pinMode(LED, OUTPUT);
}
void loop() {
digitalWrite(LED, HIGH); // Prende el led del puerto 8
delay(1000); // espera 1 segundo
digitalWrite(LED, LOW); // Apaga el led del puerto 8
delay(1000); // espera 1 segundo
}
