ESP32 S2 Mini Tarjeta de Desarrollo 4MB Flash

INFORMACIÓN

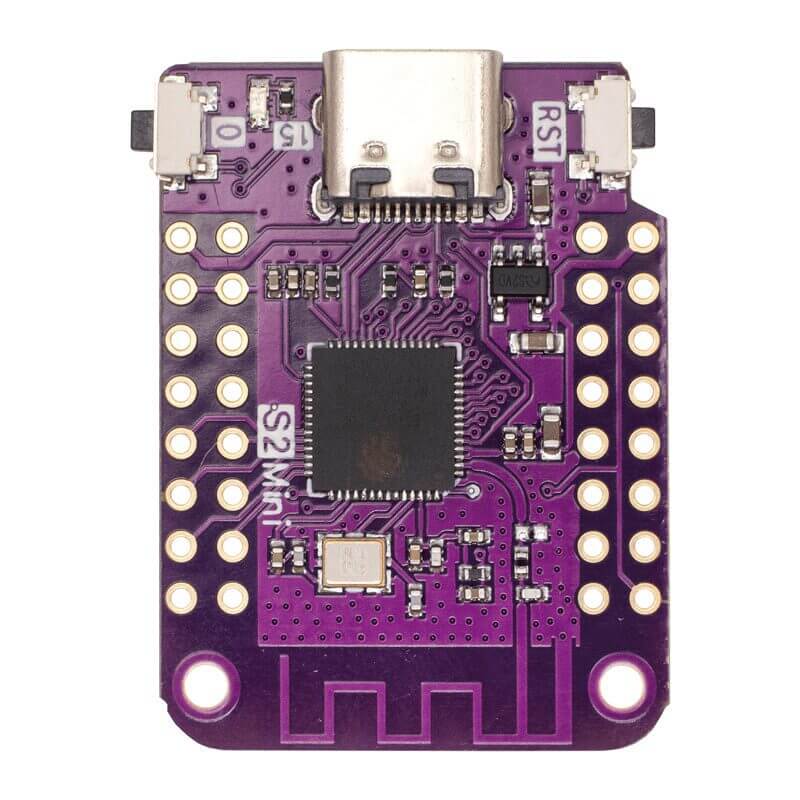

ESP32 S2 Mini es una mini tarjeta de desarrollo basada en el chip de Expressif ESP32-S2FN4R2, la cual está diseñada con una interfaz USB tipo C y soporte Wi-Fi. A pesar de su compacto tamaño ESP32 S2 Mini incluye 27 pines de entradas/salidas e interfaces ADC, DAC, I2C, SPI, UART, USB OTG. También es compatible con mini shields LOLIN D1 y se puede programar a través de Micropython, Arduino, CircuitPython y ESP-IDF.

Debido a sus características puedes usar ESP32 S2 Mini en aplicaciones de IoT, sensores, domótica entre muchas otras aplicaciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: ESP32 S2 Mini
• Chip integrado: ESP32-S2FN4R2
• Memoria:
  • Flash: 4 MB
  • PSRAM: 2 MB
• Número de entradas/salidas: 27
• Voltaje de entrada: 5V USB tipo C
• Voltaje de operación: 3.3V
• Interfaces compatibles:
  • ADC
  • DAC
  • Entradas/Salidas de detección táctil
  • SPI
  • I2S
  • I2C
  • UART
  • RMT(TX/RX)
  • Controlador,LED PWM
  • USB OG
  • Sensor de temperatura interno
• Velocidad de reloj: 240MHz
• Firmware por defecto: MicroPython

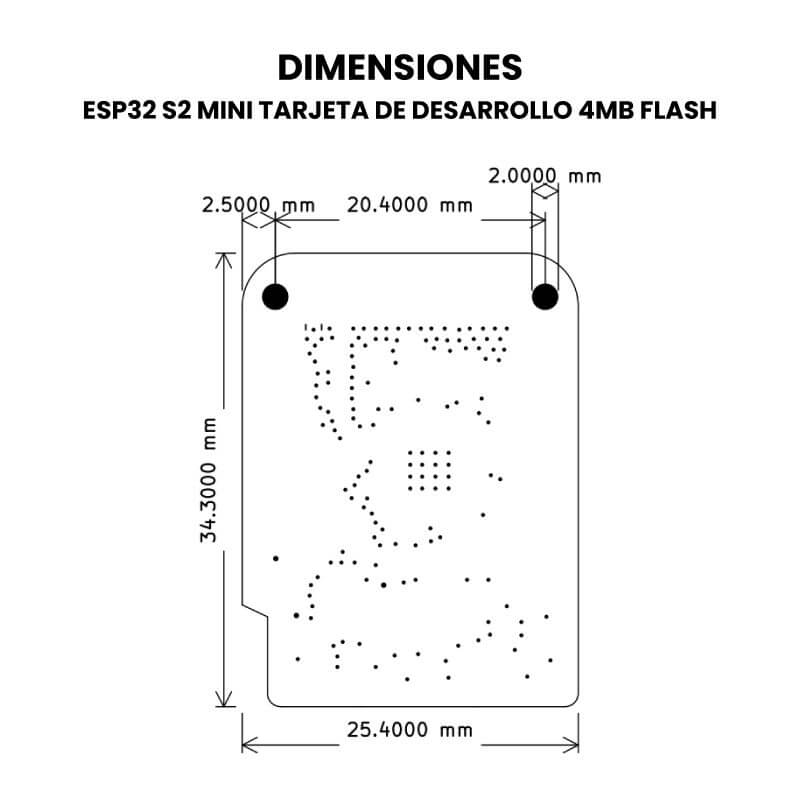

• Dimensiones: 34.3 mm x 25.4 mm
• Peso: 5.31 g

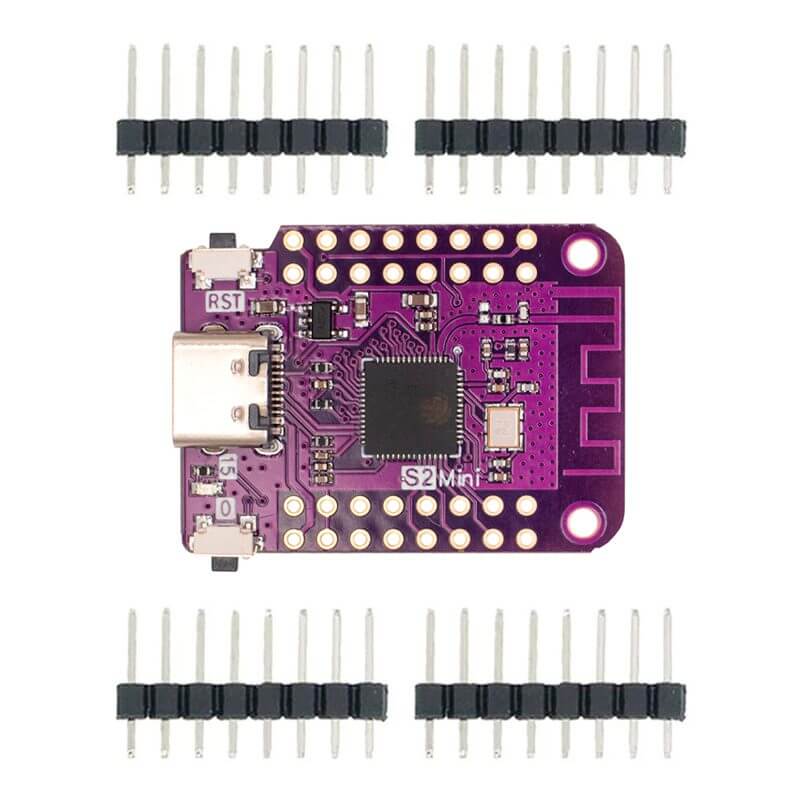

Incluye:

• x1 Tarjeta de desarrollo ESP 32 S2 Mini
• x4 Tiras header macho de 8 pines

DOCUMENTACIÓN Y RECURSOS

• Datasheet ESP32-S2FN4R2
• Dimensiones
• Documentación ESP32 S2 Mini
• Esquemático
• GitHub Arduino-ESP32
• Pinout

INFORMACIÓN ADICIONAL

¿Cómo programar la tarjeta de desarrollo ESP32 S2 Mini usando Arduino IDE?

Para utilizar la tarjeta con Arduino IDE deberás realizar los siguientes pasos:

1. Abrir Arduino IDE. Si no lo has instalado descárgalo directamente de la pagina de Arduino, instalar la versión ejecutable no instalar la versión portable.
2. Copiar el siguiente URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
3. Dirigirse a la pestaña de Arduino llamada “Archivo”.
4. Dar clic en “Preferencias”.
5. Dirígete al Gestor de URLs Adicionales de Tarjetas:
6. En la casilla pegar la URL. Si hay otra URL colocar una coma al final, dar un espacio y pegar la URL.
7. Dar clic en Ok.
8. Ir a la pestaña de Arduino llamada “Herramientas”
9. Dar clic en “Placa:”  y después a “Gestor de tarjetas…”
10. Saldrá una ventana, buscar las placas “esp32 by Espressif Systems” e instalarlas.

Para comprobar la instalación de las tarjetas ESP32 en Arduino IDE y cargar códigos a la placa realiza lo siguiente:

1. Ir a la pestaña de Arduino llamada “Herramientas”
2. Dar clic en “Placa:”
3. Seleccionar ESP32 Arduino y buscar la placa LOLIN S2 MINI
4. Después conectar la placa al PC.
5. Ir nuevamente a “Herramientas” y seleccionar el puerto COM que le asigno la PC a la placa.
6. Listo ya podrás cargar los códigos que realices.

Nota: Si el programa no carga directamente a la placa tendrás que poner en modo de programación la placa antes de cargar el código, para poner en modo de programación realizar lo siguiente:

• Mantener presionado el Botón 0.
• Presiona el botón Reset.
• Suelta el Botón 0 cuando escuches el sonido de reconección del dispositivo USB de tu computadora.
