E18-D80NK Sensor de Proximidad NPN 3-80cm

INFORMACIÓN

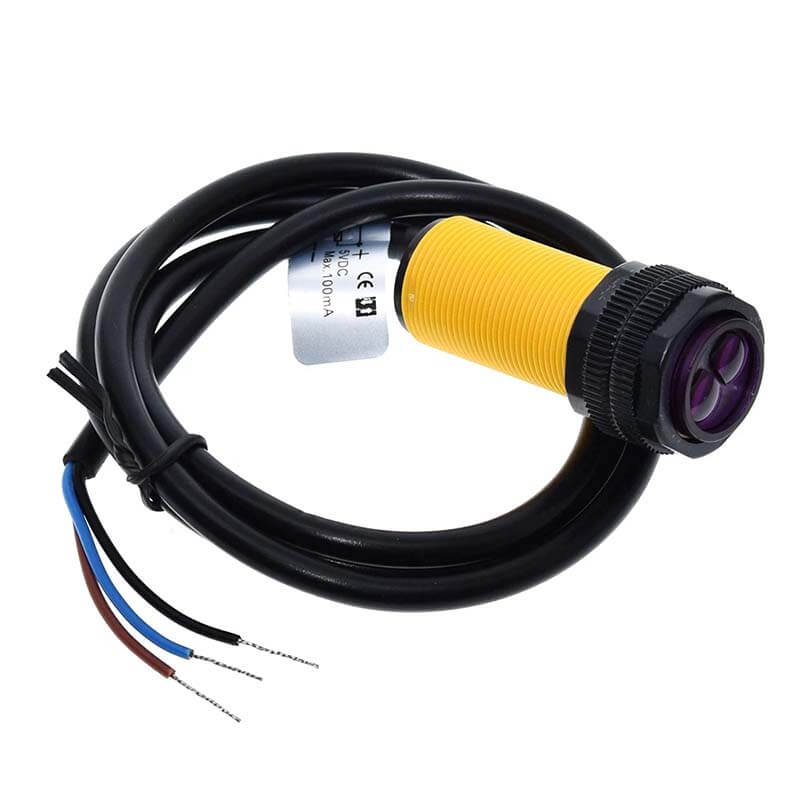

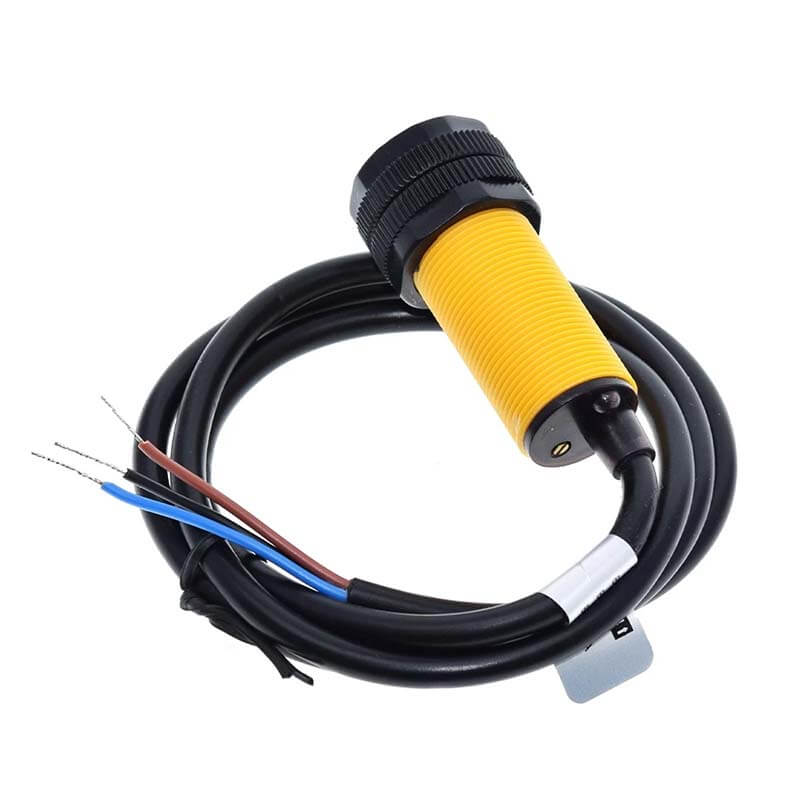

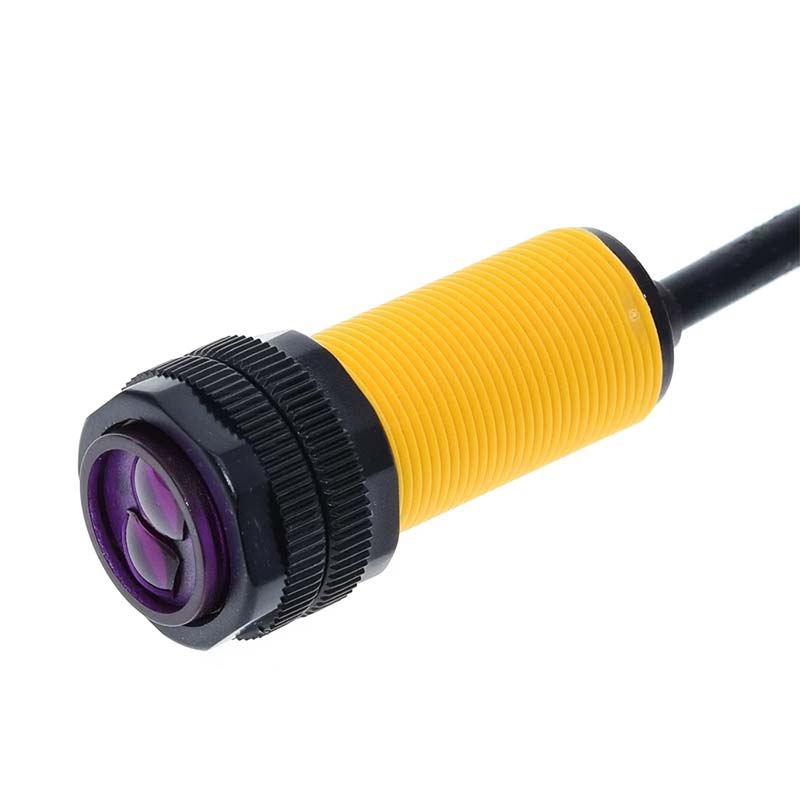

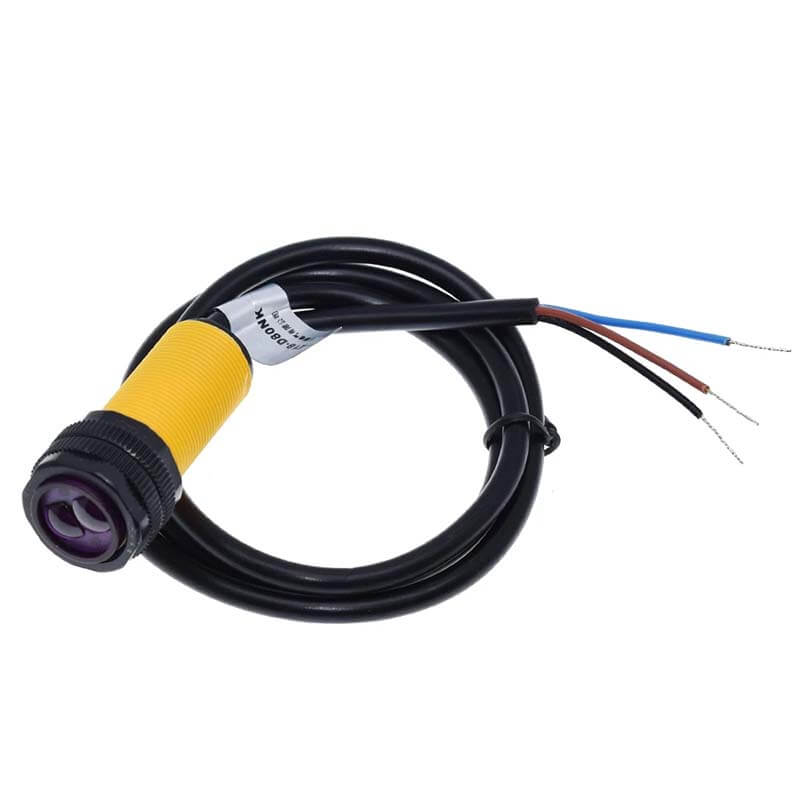

El E18-D80NK es un sensor óptico infrarrojo (fotoeléctrico) de tipo difuso reflectante, diseñado para detectar objetos sin contacto en un rango ajustable de aproximadamente 3 a 80 centímetros. Su carcasa es cilíndrica, roscada, y suele venir con una tuerca para facilitar su montaje en paneles o chasis. Internamente, incluye un emisor IR y un receptor IR, además de un circuito de procesamiento. Cuando un objeto reflectante se encuentra dentro del rango ajustado por el potenciómetro (multivuelta) en la parte trasera del sensor, el receptor detecta la señal reflejada y activa una salida digital NPN de colector abierto (activa en bajo), es decir, la salida normalmente está en estado alto (HIGH) mediante pull-up, y pasa a bajo (LOW) al detectar un objeto. Además, un LED rojo integrado se enciende al detectar presencia.

Se emplea ampliamente en robótica móvil, especialmente en robots sumo o de evitación de obstáculos, donde detecta presencia de objetos cercanos de forma rápida y confiable. Es útil para sistemas de conteo de objetos, automatización industrial ligera, abrepuertas automáticos, sistemas de seguridad, monitorización de mascotas y alimentación inteligente, entre otros. Su salida digital y nivel TTL lo hace directamente compatible con microcontroladores y tarjetas de desarrollo comunes, como Arduino (UNO, Nano, Mega), ESP32 / ESP8266, Raspberry Pi (mediante pull-up a 3.3 V y GND compartido), STM32, PIC y similares. Su formato roscado permite fácil integración en estructuras DIY o prototipos mecánicos, siendo muy empleado en entornos de prototipado, educación y Maker.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Sensor: Sensor de Proximidad.
• Modelo: E18-D80NK.
• Salida: Tipo NPN Normalmente abierto (NO).
• Voltaje de alimentación: 5 VDC.
• Corrientes:
  • De trabajo: 20 mA.
  • De salida (Carga): 100 mA.
• Rango de detección: 3 cm a 80 cm.
• Sensor fotoeléctrico infrarrojo tipo difuso / opaco.
• Cuenta con un ajuste de distancia de detección.
• Tiempo de respuesta < 2 ms.
• Longitud del cable: 80 cm.
• Indicador de detección: LED rojo.
• Ángulo de puntería: menor o igual a 15 °.
• Temperatura de trabajo: -25 ° C a + 55 ° C.

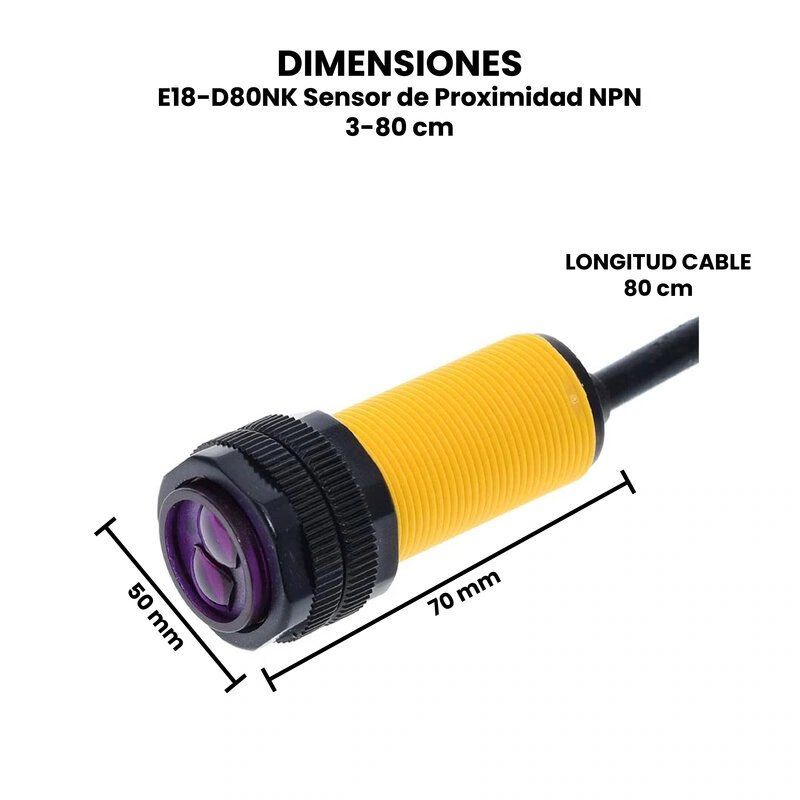

• Dimensiones: 70 mm x 50 mm x 80 mm.
• Peso: 36 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo probar el E18-D80NK Sensor de Proximidad NPN 3 – 80 cm?

Materiales Necesarios:

• E18-D80NK Sensor de Proximidad NPN 3-80cm.
• Arduino Uno o similar.
• Objetos de Prueba.
• LED.
• Resistencia de 330 Ω.

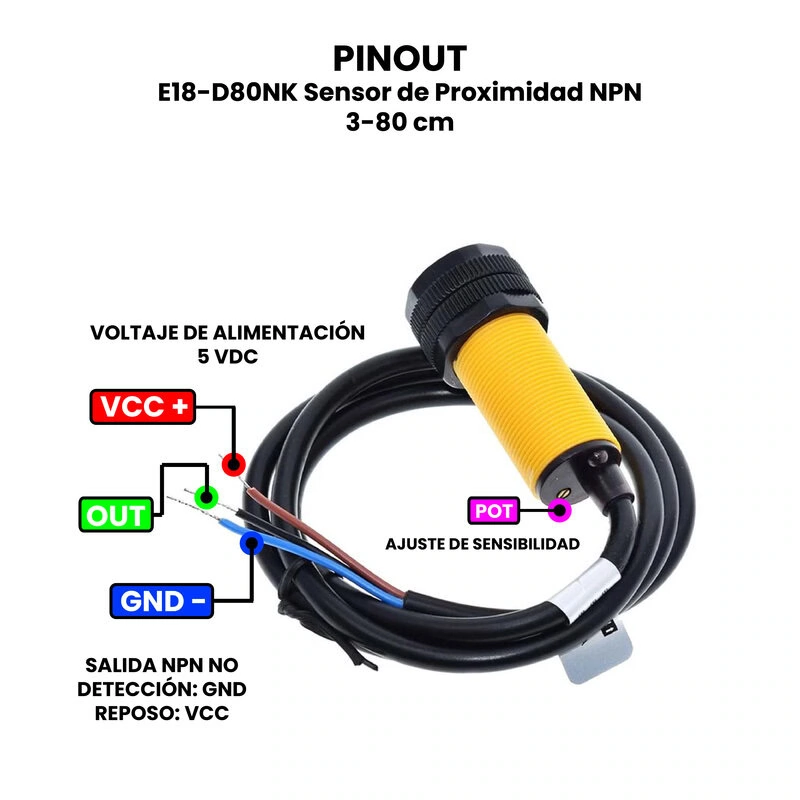

Conexión Básica a Arduino.

• VCC → 5 V Arduino.
• GND → GND Arduino.
• OUT → D2 Arduino (entrada digital).

Opcional: conecta un LED con resistencia de 330 Ω entre VCC y OUT para ver visualmente la detección. La salida NPN es colector abierto: cuando detecta un objeto, OUT se conecta a GND, y sin objeto está HIGH mediante pull-up.

Código de Prueba.

const int pinOut = 2;
const int pinLed = 13; // LED integrado

void setup() {
  Serial.begin(9600);
  pinMode(pinOut, INPUT_PULLUP); // usa pull-up interna de Arduino
  pinMode(pinLed, OUTPUT);
  digitalWrite(pinLed, LOW);
  Serial.println("Prueba E18-D80NK iniciada");
}

void loop() {
  int state = digitalRead(pinOut); // HIGH = sin objeto, LOW = objeto detectado
  bool detected = (state == LOW);
  Serial.print("Raw: "); Serial.print(state);
  Serial.print(" | Detectado? ");
  Serial.println(detected ? "SI" : "NO");
  digitalWrite(pinLed, detected ? HIGH : LOW);
  delay(200);
}

Interpretación: normalmente LOW indica detección y HIGH sin objeto.

Ajuste del Potenciómetro.

• Coloca un objeto de prueba frente al sensor.
• Gira lentamente el potenciómetro hasta que el LED se encienda o el monitor serie indique detección.
• Prueba distintos materiales (blanco, negro, metal) para calibrar la distancia deseada.

Prueba de Rango.

• Mide la distancia de detección máxima para diferentes objetos.
• Gira o inclina el sensor para comprobar la estabilidad.
• Observa cómo la luz ambiental (sol directo o luces muy intensas) puede afectar la lectura.
