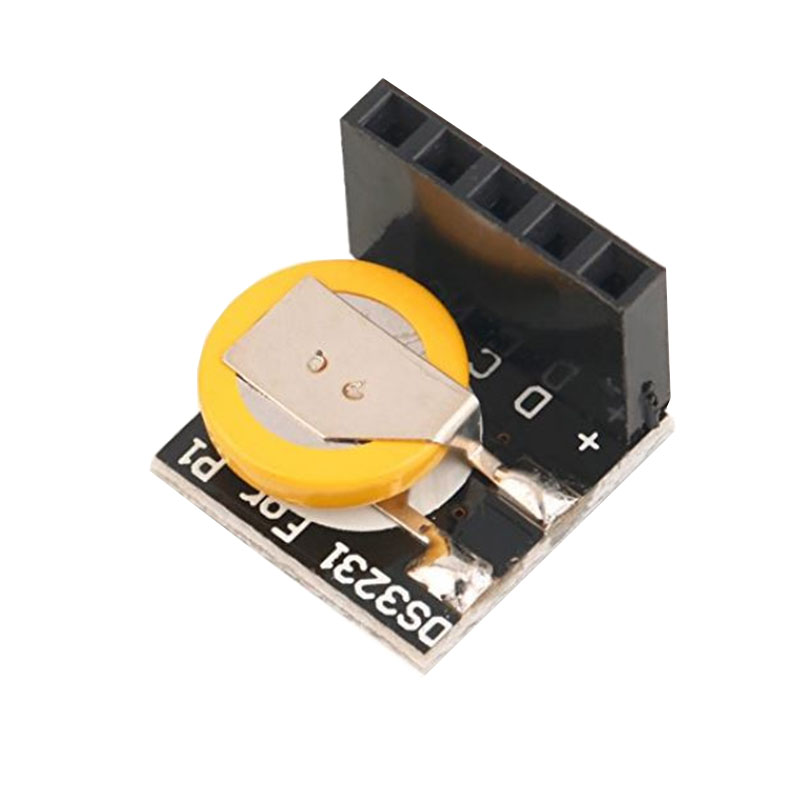

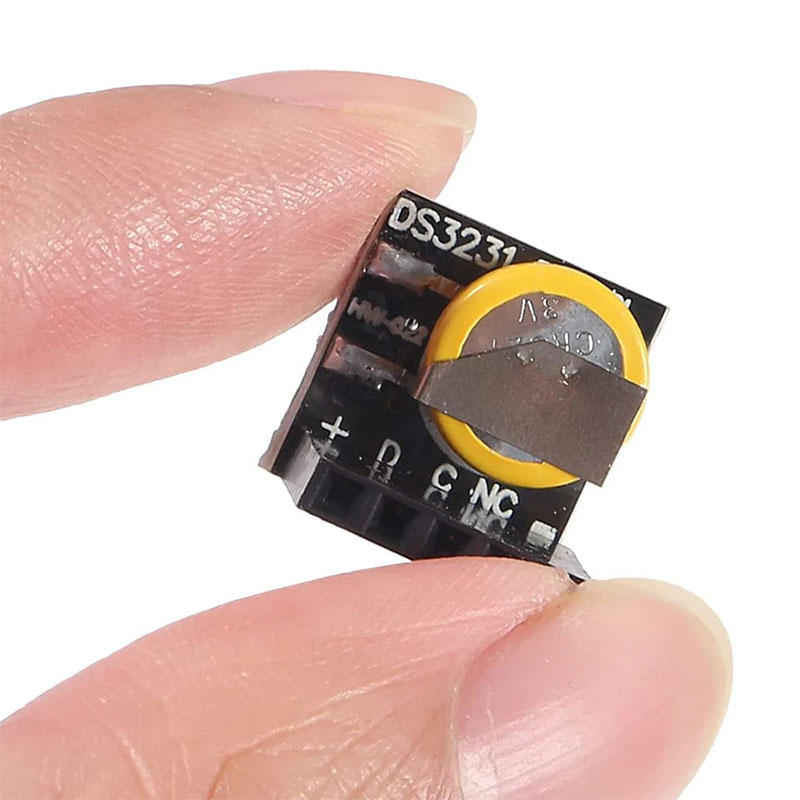

DS3231 Modulo de Tiempo Real RTC con Bateria

INFORMACIÓN

El DS3231 es un módulo de reloj de tiempo real (RTC, por sus siglas en inglés) que permite llevar un seguimiento preciso de la fecha y la hora, incluso cuando el microcontrolador está apagado o reiniciado. Funciona mediante un cristal oscilador de alta precisión integrado y una batería de respaldo (normalmente tipo CR2032), lo que le permite continuar funcionando de forma autónoma por años sin perder la información del tiempo. El módulo DS3231 se comunica con microcontroladores a través del protocolo I2C, enviando datos como segundos, minutos, horas, día, fecha, mes y año. Además, cuenta con funciones adicionales como alarmas programables y sensores de temperatura internos.

El módulo DS3231 RTC con batería es ampliamente utilizado en proyectos que requieren llevar un control preciso y constante del tiempo, incluso cuando el sistema principal está apagado. Entre sus usos más comunes se encuentran la creación de relojes digitales, alarmas programables, sistemas de registro de datos (data logging), automatización del hogar, sistemas de riego automático, y control de eventos programados. Gracias a su comunicación mediante el protocolo I2C, este módulo es compatible con una amplia variedad de tarjetas de desarrollo, incluyendo Arduino (Uno, Mega, Nano), ESP32, ESP8266, Raspberry Pi, STM32, entre otras. Su batería de respaldo integrada permite mantener la hora actualizada sin necesidad de alimentación externa, lo que lo convierte en una herramienta esencial para proyectos que requieren confiabilidad en el seguimiento de fechas y horas.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de Alimentación: 3.3 a 5 VDC.

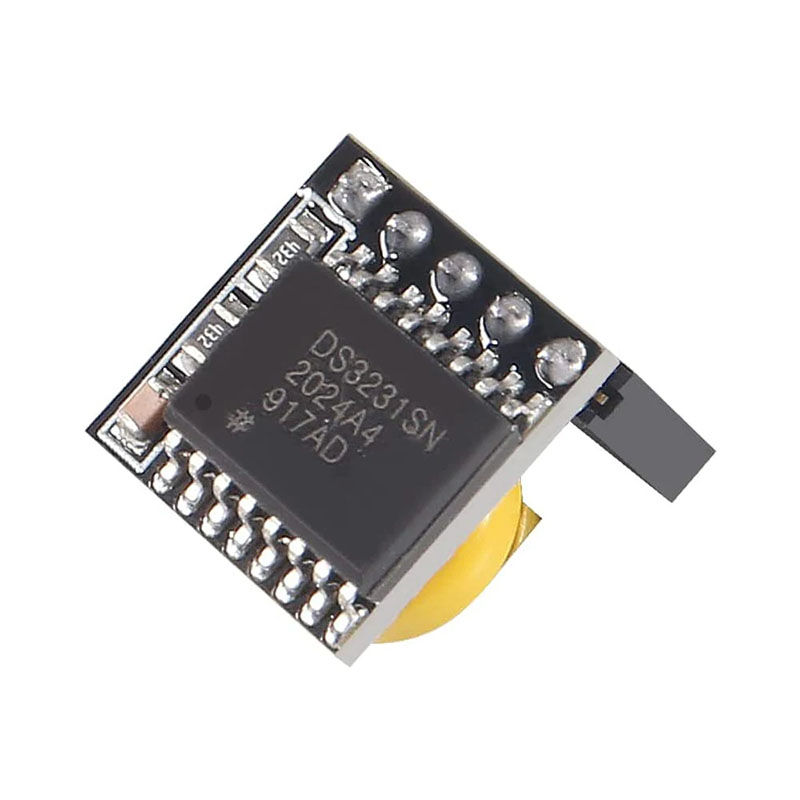

• Chip principal: DS3231.
• Funciones del RTC:
  • Hora: Segundos, minutos, horas.
  • Fecha: Número día, día de la semana, mes y año.
  • Compensación de año bisiesto.
  • Pin de salida a 1 Hz para llevar el tiempo en otros componentes.
• Tipo de Comunicación: I2C.
• Formato de hora: 12 o 24 horas.
• Frecuencia:
  • Funcionamiento bus: 400 KHz.
  • Salida: 7.1 Hz y 32.768 kHz.
• Bajo consumo de energía
• Temperatura de operación: – 40 °C a 85 °C.

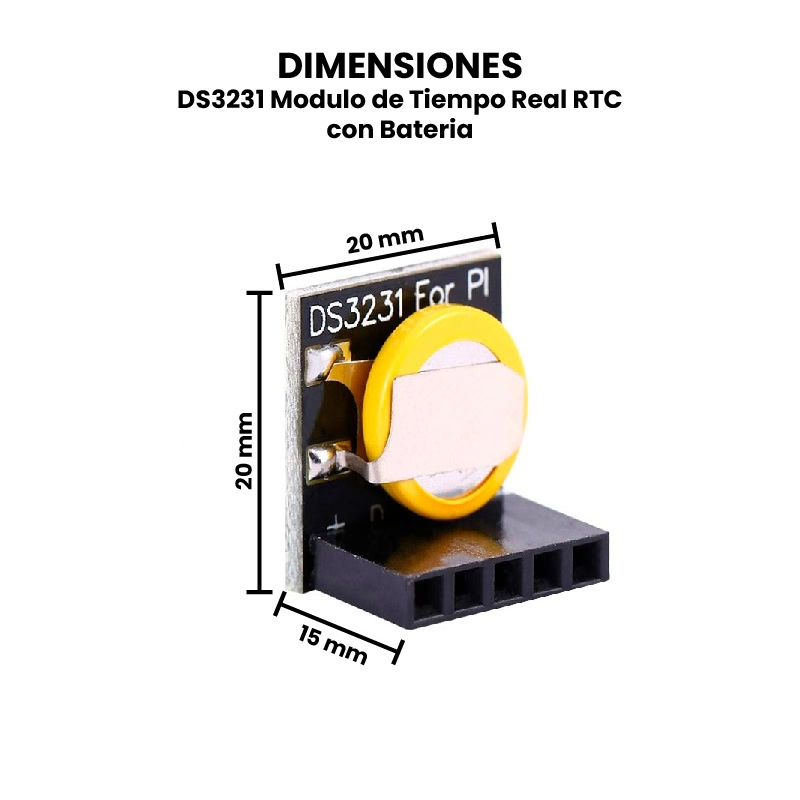

• Dimensiones: 20 mm x 20 mm x 15 mm.
• Peso: 9 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

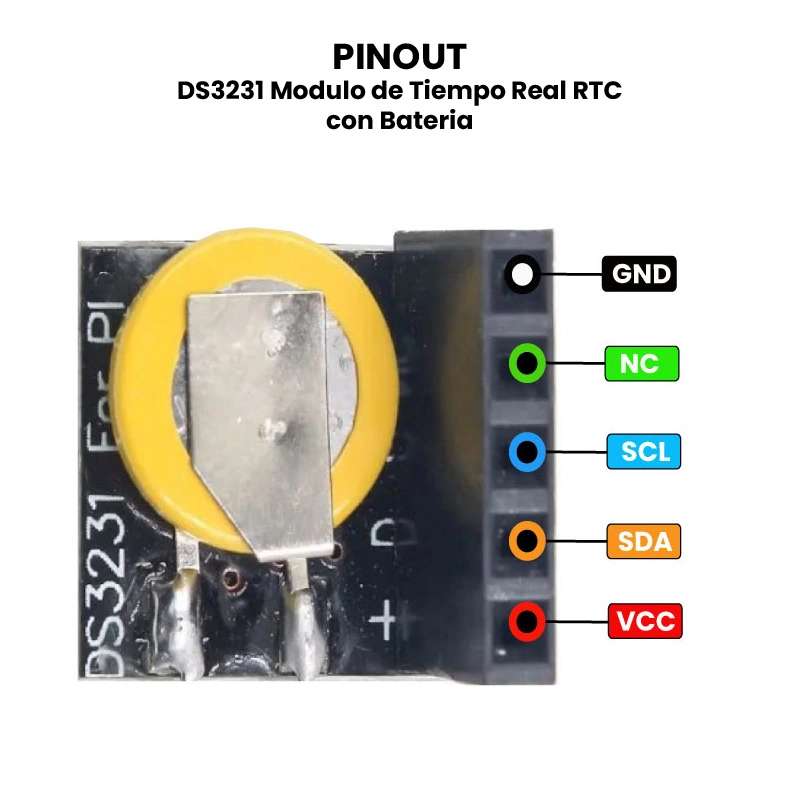

• Pinout
• Dimensiones
• Librerías:
  • Arduino Adafruit
  • DS3231

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

• Alimentación estable: Proporciona una alimentación estable y limpia al módulo DS3231 para asegurar la precisión del reloj en tiempo real. Se recomienda utilizar un regulador de voltaje adecuado si es necesario para mantener la tensión dentro de los límites especificados (generalmente entre 3.3V y 5.5V).

• Conexión I2C: Conéctalo correctamente a través de la interfaz I2C con los microcontroladores u otros dispositivos periféricos. Asegúrate de configurar correctamente las líneas de reloj (SCL) y datos (SDA) para evitar problemas de comunicación. Para la comunicación entre tarjeta de desarrollo y módulo es probable que requieras la librería RTCLib.

• Batería de respaldo: Siempre asegúrate de que la batería de respaldo este en buen estado y correctamente instalada. Esto es crucial para mantener el reloj funcionando en caso de pérdida de alimentación principal.

• Calibración periódica: Aunque el DS3231 módulo de tiempo real (RTC) es conocido por su alta precisión, es una buena práctica realizar una calibración periódica si la aplicación requiere una precisión extrema. Esto se puede hacer comparando el tiempo del DS3231 con una fuente de tiempo confiable y ajustando según sea necesario.

• Protección contra sobretensiones: Si es posible, considera agregar protección contra sobretensiones en la línea de alimentación para proteger el DS3231 y otros componentes conectados contra picos de tensión inesperados.

• Manejo de alarmas: Aprovecha la función de alarmas del DS3231 para activar eventos en tu aplicación según horarios específicos. Asegúrate de configurar y manejar estas alarmas correctamente según los requerimientos de tu proyecto.
