Modulo TFT Display ST7789V 240×320 SPI 2.4″/2.8″

INFORMACIÓN

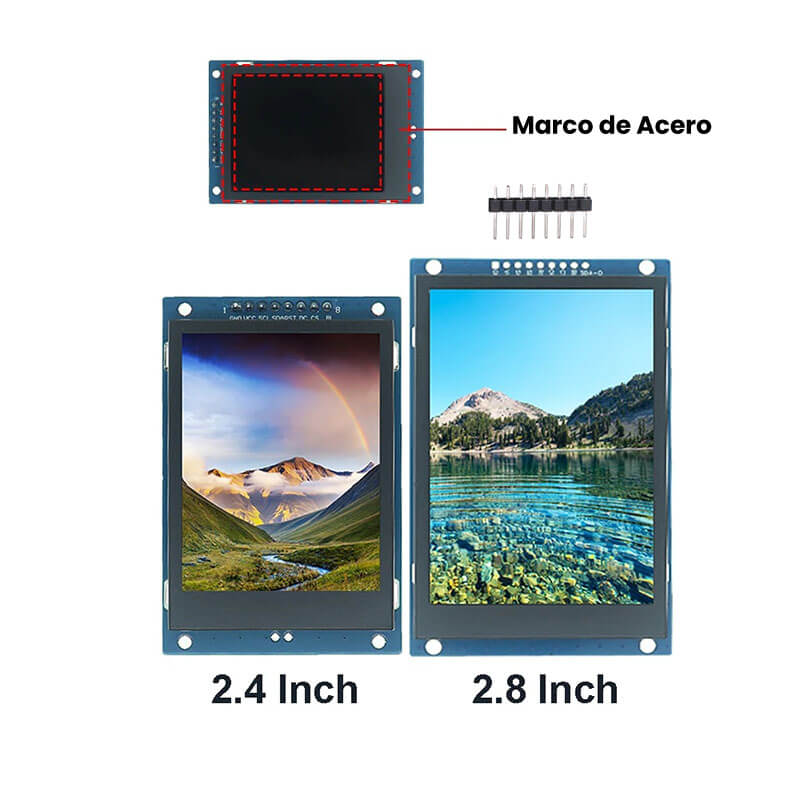

El Modulo TFT Display ST7789V esta disponible en dos tamaños diferentes 2.4″ y 2.8″, ambas versiones cuentan con un marco de acero que protege el Display, se conectan a través del protocolo SPI y manejan una resolución de 240RGBx320.

El Modulo TFT Display ST7789V es ideal para todo tipo de proyectos que requiera de una Interfaz Gráfica o HMI.

ESPECIFICACIONES Y CARACTERÍSTICAS

Especificaciones Generales:

• Modelo: Pantalla TFT
• Chip: ST7789V
• Color de la Placa: Azul
• Tipo de Panel: TFT(IPS)
• Voltaje de funcionamiento: 3.3/5 VDC
• Protocolo de Comunicación: SPI
• Resolución: 240RGBx320

Modulo TFT Display 2.4″

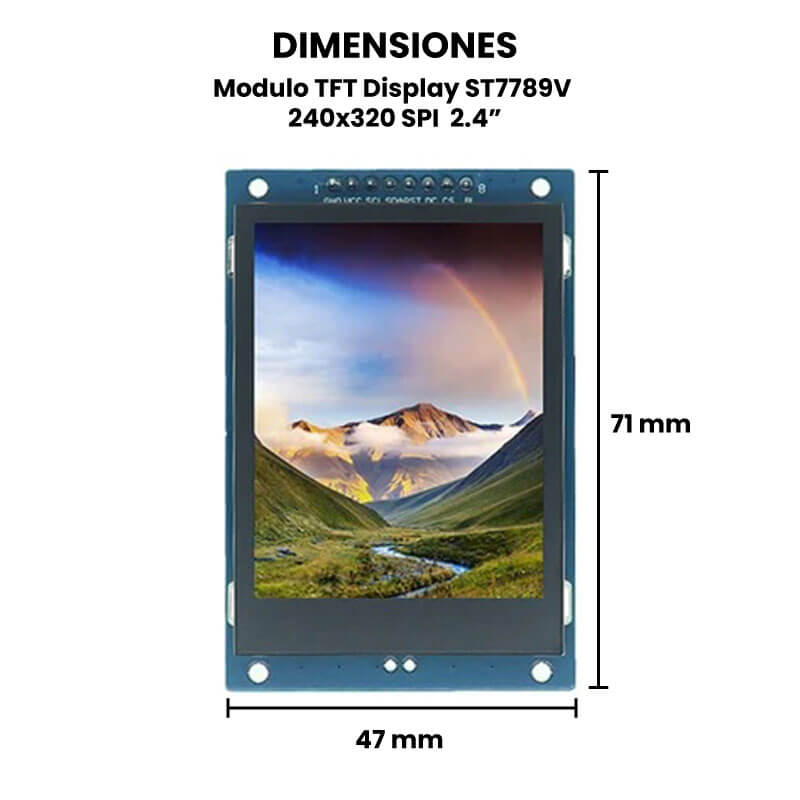

Diagonal de la pantalla: 2.4 pulgadas Pines: Numero: 8 pines Soldados: Si Puerto Paralelo: No  Tamaño Pantalla: 50 x 38 mm PCB: 71 x 47 mm Peso: 23g

Modulo TFT Display 2.8″

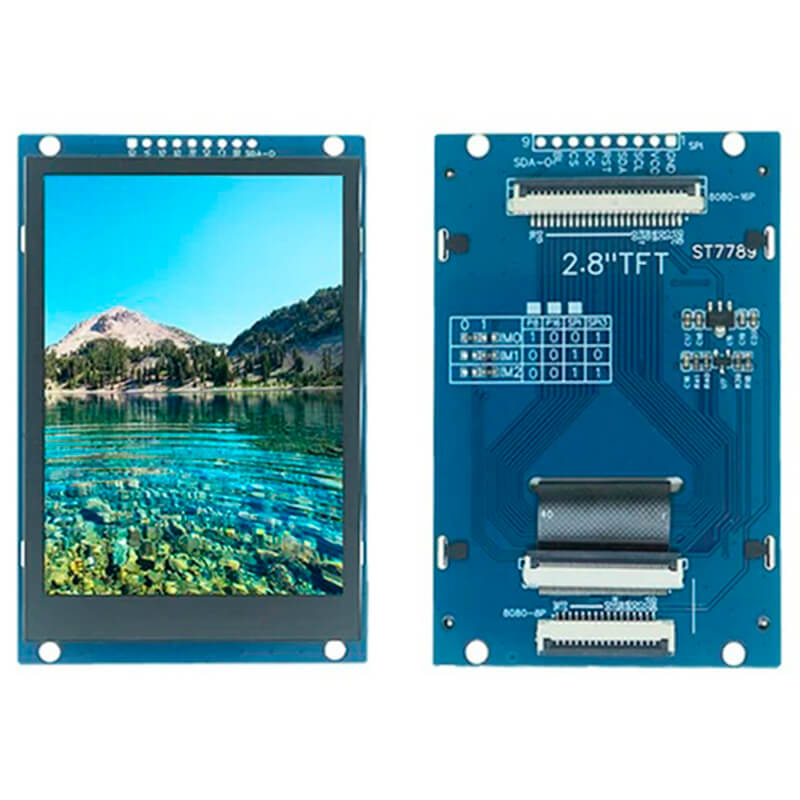

Diagonal de la pantalla: 2.8 pulgadas Pines: Numero: 9 pines Soldados: No Puerto Paralelo: Si Tamaño Pantalla: 60 x 45 mm PCB: 80.2 x 53.6 mm Peso: 32g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones
  • Modulo TFT Display 2.4″
  • Modulo TFT Display 2.8″
• Pinout
  • Modulo TFT Display 2.4″
  • Modulo TFT Display 2.8″

INFORMACIÓN ADICIONAL

¿Qué es una pantalla TFT?

Primero hay que aclarar que TFT no es una tecnología de visualización, el termino TFT se refiere al tipo de transistores que usan estas pantallas con los cuales se puede conseguir mejorar la calidad de las imágenes. Ahora que sabemos que TFT no es una tecnología de visualización , podemos decir que salvo que se especifique que la pantalla utiliza otro tipo de tecnología, las pantallas TFT suelen utilizar la tecnología de visualización LCD, la cual utiliza moléculas de cristal líquido colocadas entre diferentes capas que las polarizan y rotan según el color que se desea mostrar.
