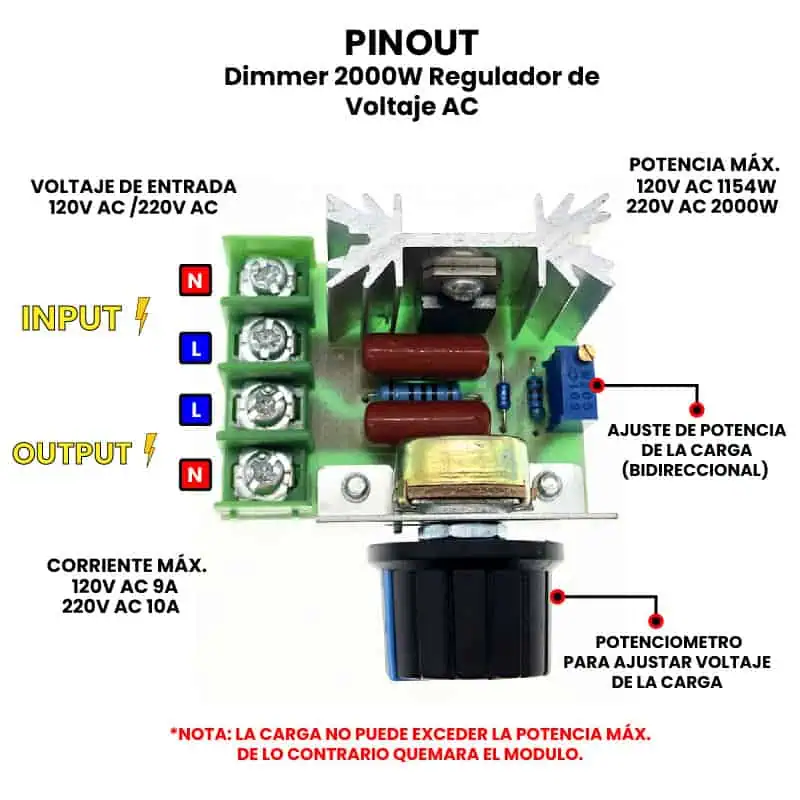

AR0299 - Dimmer 2000W Regulador de Voltaje AC PINOUT

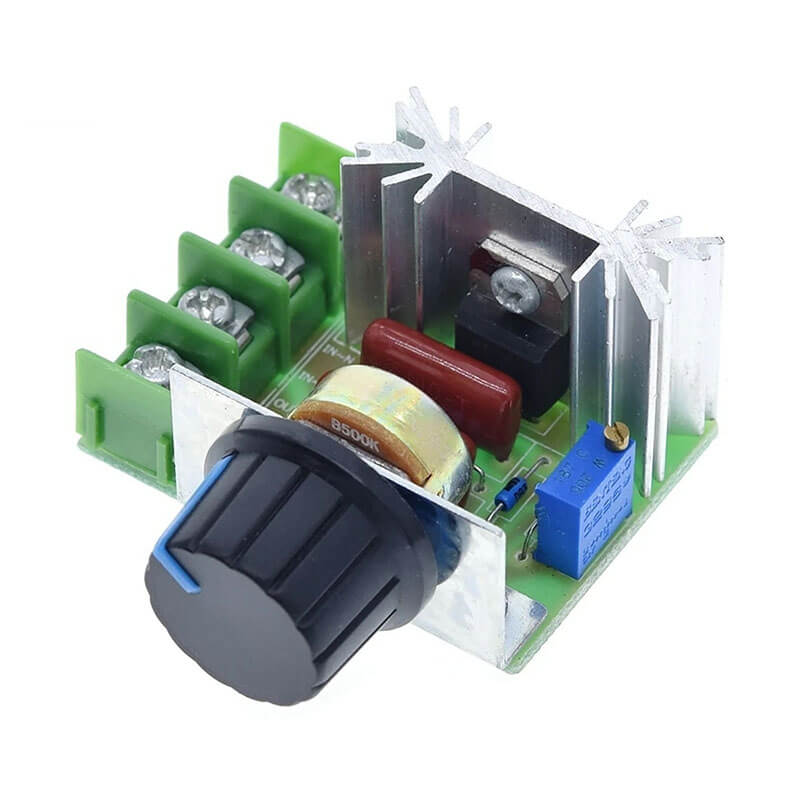

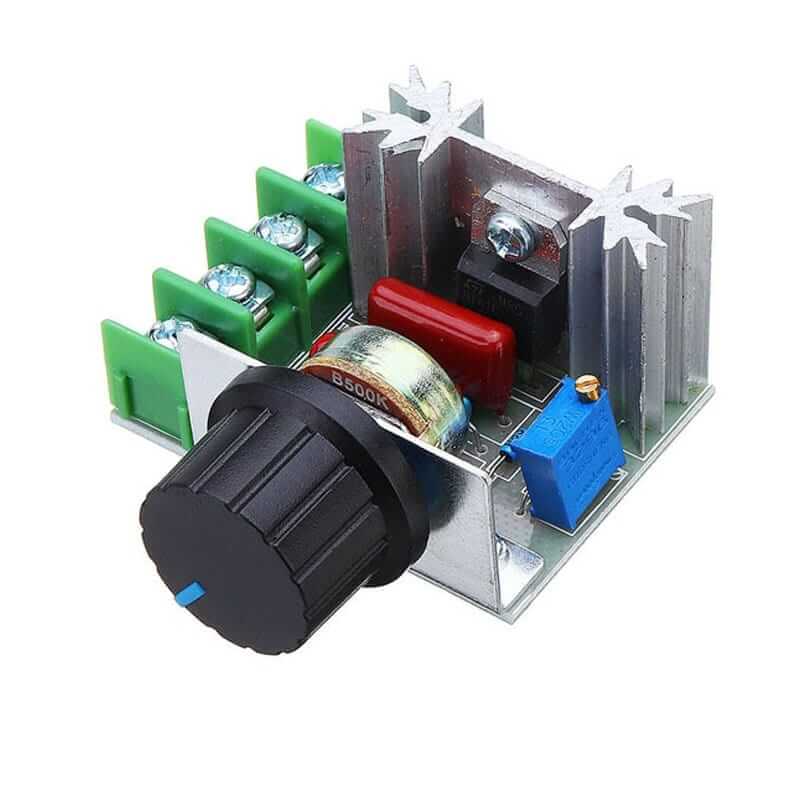

Dimmer 2000W Regulador de Voltaje AC

$ 40.00

5 disponibles

CANTIDAD	PRECIO
10 piezas	$ 34.96
25 piezas	$ 31.39
35 piezas	$ 28.48

SKU: AR0299 Categorías: MÓDULOS, PWM & DIMMERS Etiquetas: 1154W, 120V, 2000W, 220V, 600b, ac, Alumbrado, bta16, bta16 600b, carga, control, controlador, corriente, dimmer, Dimmer AC, motor, Motores, MY-9892, regulador, Variador, ventilador

INTRODUCCIÓN

Dimmer 2000W Regulador de Voltaje AC es un dispositivo electrónico diseñado para controlar la cantidad de energía que se entrega a una carga de corriente alterna (AC), permitiendo así regular la intensidad de luz en lámparas incandescentes, la velocidad de motores AC, o la temperatura en resistencias calefactoras. Este tipo de dimmer funciona utilizando un triac en combinación con un diac y un circuito de control de fase, que ajusta el punto en el que se activa la conducción durante cada ciclo de corriente alterna. Al modificar el ángulo de disparo del triac, se reduce o incrementa la cantidad de energía entregada a la carga. El módulo de 2000W soporta una alta carga y se ajusta manualmente mediante un potenciómetro incorporado, lo que lo hace ideal para aplicaciones domésticas e industriales.

El Dimmer 2000W Regulador de Voltaje AC se utiliza en una amplia variedad de aplicaciones donde es necesario modular la potencia entregada a dispositivos de corriente alterna (AC), como lámparas incandescentes, resistencias calefactoras, motores universales, herramientas eléctricas, y ventiladores industriales o domésticos. Es ideal para proyectos de automatización del hogar, sistemas de control de temperatura, iluminación regulable, o control de velocidad en motores de AC, permitiendo un ajuste manual o programado de la energía suministrada. Este dimmer es compatible con elementos electrónicos como cargas resistivas (ej. focos, calentadores), y en ciertos casos con cargas inductivas de baja potencia (como algunos ventiladores), siempre que no se exceda su capacidad nominal de 2000W.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: MY-989.
Voltaje de entrada (INPUT) AC:
- Típico: 120 VAC.
- Máximo: 220 VAC.
Corriente Máxima:
- 120 VAC: 9A.
- 220 VAC: 10A.
Potencia Máxima:
- 120 VAC: 1154 W.
- 220 VAC: 2000 W.
Voltaje ajustable: 50 – 220 VAC.
Eficiencia: 90%.
SCR: BTA16 – 600B.
Temperatura de operación: -20 ~ 40 °C.
Protección: Anti-Pico, sobre tensión y absorción RC (EOC).

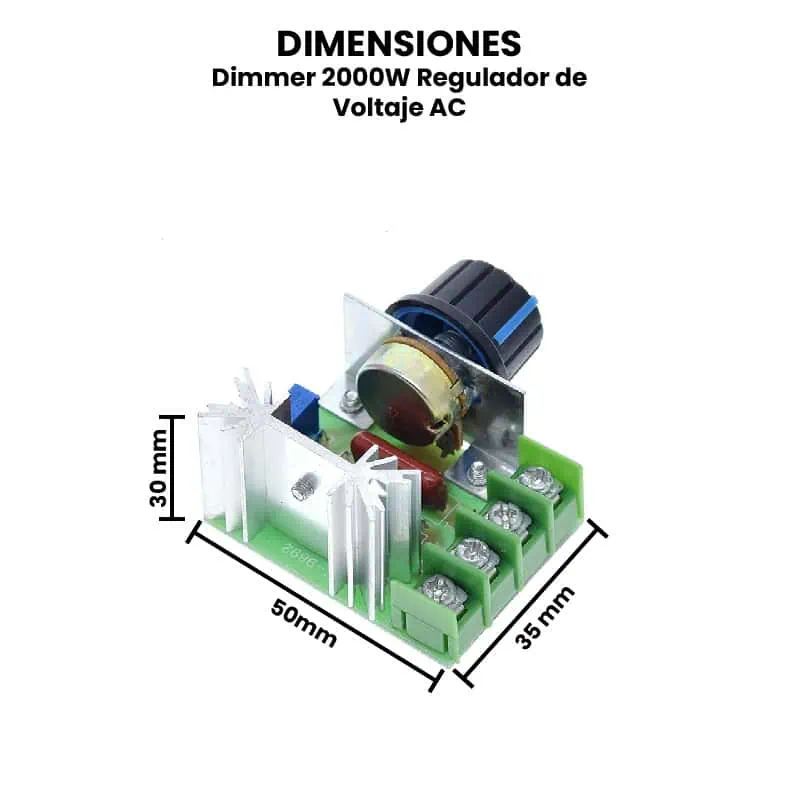

Dimensiones: 35 mm x 50 mm x 30 mm.
Peso: 40 g.

*Nota: Asegúrate de ajustar el brillo de las luces solo si tus focos o bombillas son regulables.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

La tensión de salida máxima es igual a la tensión de entrada, por ejemplo, si la entrada es de 110 VCA, la tensión de salida máxima es de 110 VCA la potencia de carga resistiva debe ser inferior a 2000 W, y la potencia debe ser mayoritariamente reducido (la mitad o más) para cargas inductivas o capacitivas, de lo contrario el controlador y la carga se quemarán.

No intente abrir o modificar el regulador.

¿Cómo funciona el Dimmer 2000W?

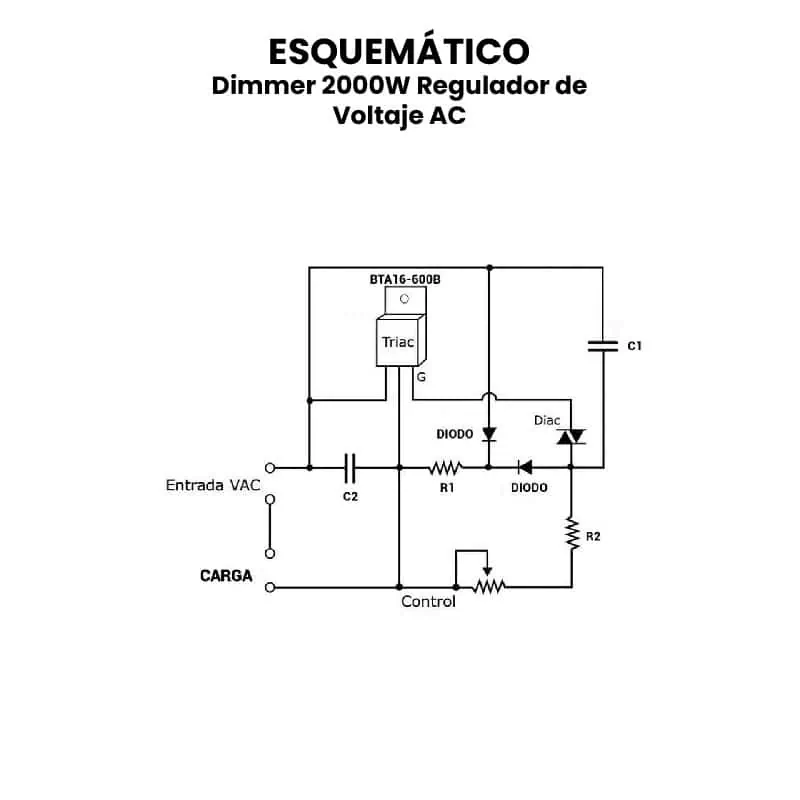

Este Dimmer consta de un dispositivo semiconductor llamado Triac o SCR, el Triac consiste en la conexión de 2 tiristores en paralelo pero conectados en sentidos opuestos y compartiendo la misma compuerta. El control se lleva a cabo por el Triac que realiza la función de encendido al “paso por cero” de la tensión. La disminución del valor eficaz se logra recortando la señal en el momento de subida en el punto que se elija (si cortamos la señal cuando la onda llega a 60 V, por ejemplo: se encenderá muy poco, mientras que si la cortamos al llegar a 120 V se encenderá casi al máximo).

Conveniente de usar, simplemente conecte los terminales de entrada al cable vivo o al neutro (110 V a 220 V) y conecte la carga, luego gire la perilla para controlar el voltaje. Con un amplio rango de regulación de voltaje, el voltaje de salida se puede ajustar fácilmente desde 0 V hasta el voltaje de entrada. Podría ser ampliamente utilizado como controlador de calor en estufas eléctricas, calentadores de agua, regulador de luz en lámparas, controlador de velocidad en motores pequeños, o controlador de temperatura en soldador eléctrico, etc.
