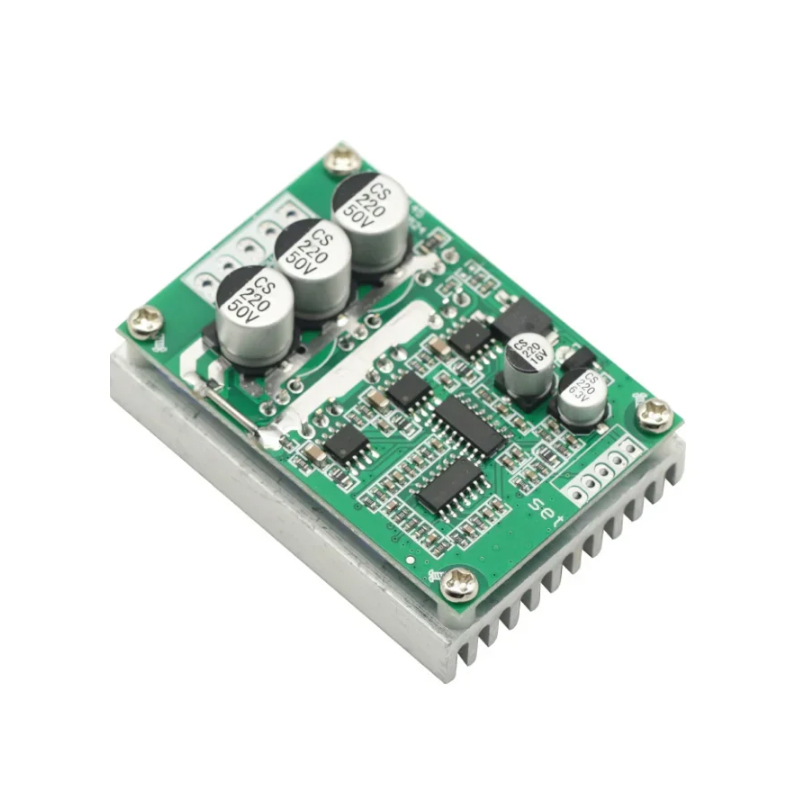

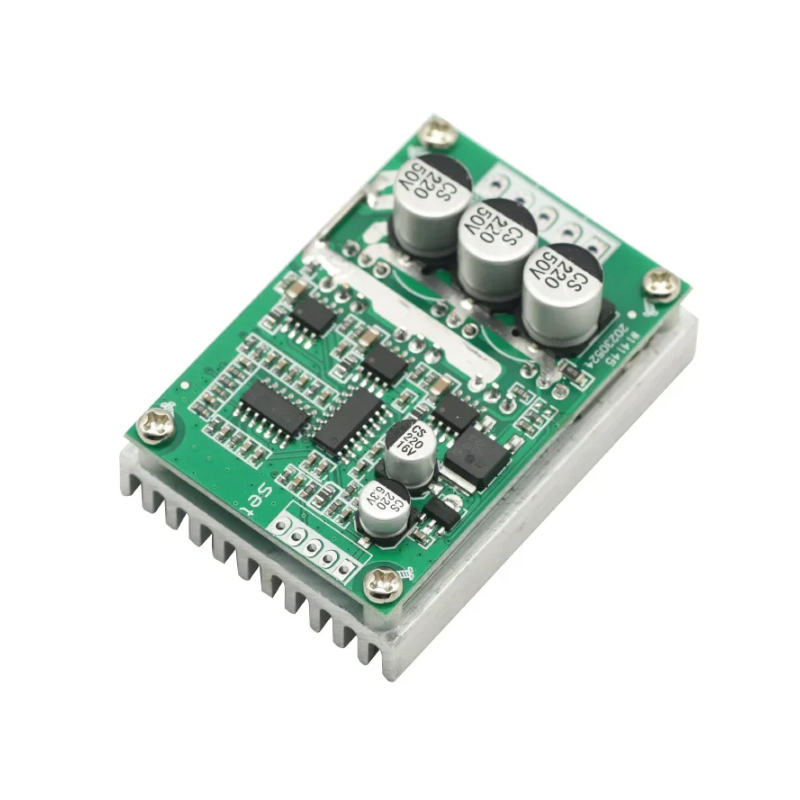

Controlador de Motor Brushless 500W 15A 12-36V DC

INFORMACIÓN

El Controlador de Motor Brushless 500W 15A 12-36V DC es un dispositivo electrónico diseñado para gestionar y regular el funcionamiento de motores eléctricos sin escobillas, puede operar con un rango de voltaje de 12 a 36V y soportar una corriente de hasta 15A, permite un control preciso y eficiente del motor. Al optimizar la entrega de potencia y gestionar la conmutación electrónica, mejora la eficiencia energética y la vida útil del motor. Además, incluye características de protección contra sobrecargas, cortocircuitos y sobrecalentamiento, garantizando un funcionamiento seguro y confiable en diversas aplicaciones.

El Controlador de Motor Brushless 500W 15A 12-36V DC es común en aplicaciones donde se requiere alta eficiencia y durabilidad, como en bicicletas eléctricas, drones y equipos industriales. El controlador se encarga de proporcionar la corriente adecuada al motor, ajustando la velocidad y la dirección de giro según las necesidades del usuario o el sistema.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Rango de voltaje: 12V-36V
• Corriente máxima: 15A
• Frecuencia PWM:  1-20KHZ.
• Ciclo de trabajo: 0-100%
• Potencia de accionamiento:  500W (voltaje de trabajo relacionado)

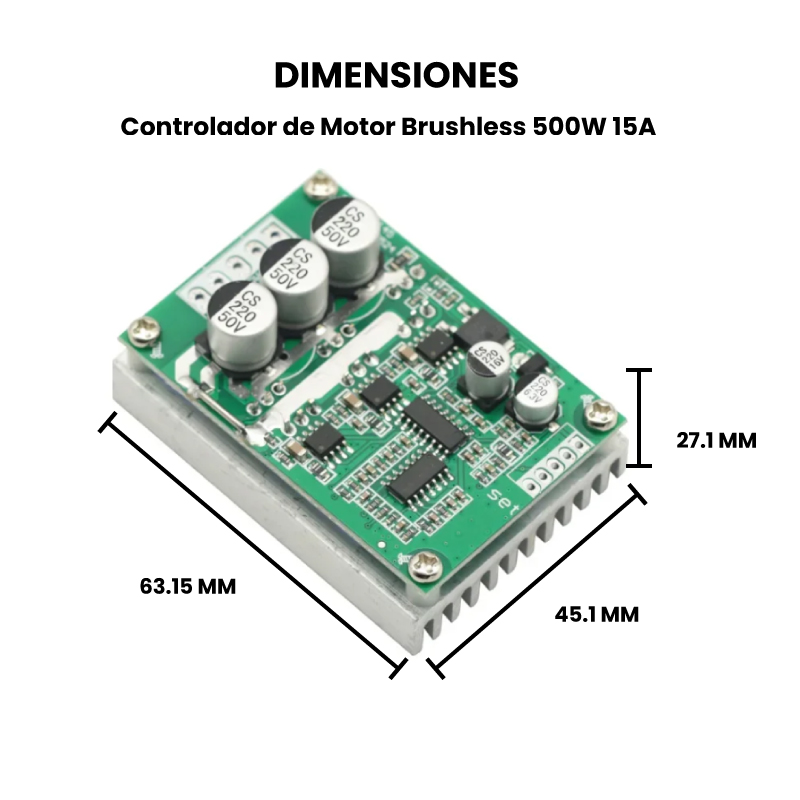

• Dimensiones: 63.15 mm x 45.1 mm x 27.1 mm
• Peso:93g

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Descripción de los pines del Controlador de Motor Brushless

Conexión de pines

• 5V – Voltaje de salida interno de la placa del controlador
• Señal: puerto de salida de señal de pulso de velocidad del motor, señal de pulso de 5 V.

Pines de control

• Z/F: Puertos de control de dirección de rotación. Conecte el nivel alto de “5 V” o no conecte en dirección directa, conecte el nivel bajo de 0 V o conecte a GND en dirección inversa.
• VR: Puerto de control de velocidad. Regulación de velocidad lineal de voltaje analógico 0,1 v -5 V, la resistencia de entrada es de 20 K Ohm, conecte con GND cuando ingrese la regulación de velocidad PWM, frecuencia PWM: 1-20 KHZ; Ciclo de trabajo 0-100%
• GND: se utiliza para el control interno de la placa de accionamiento.

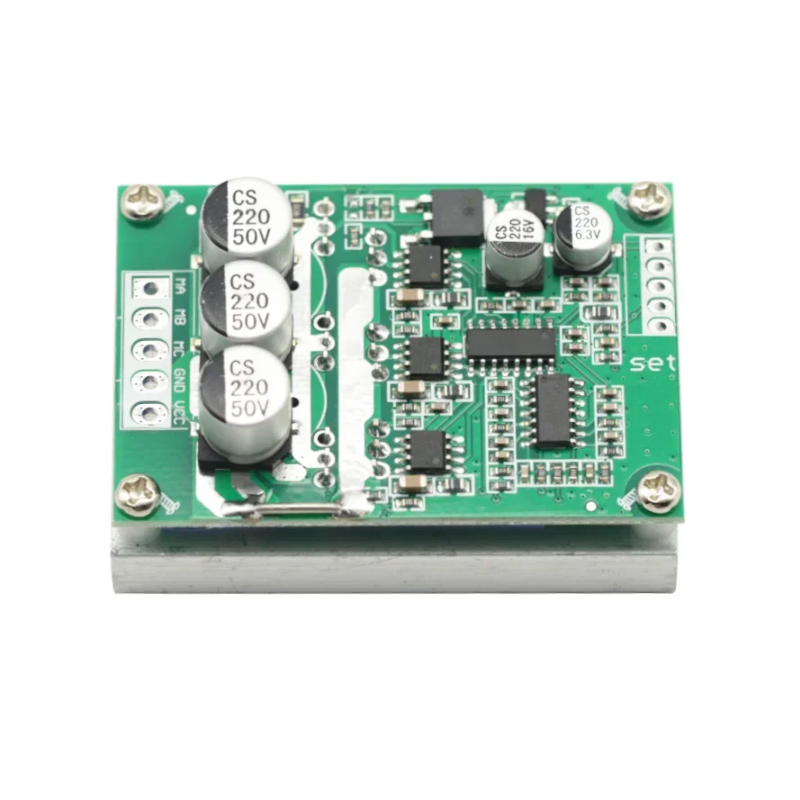

Pines de alimentación

• MA: Fase del motor A
• MB: Fase del motor B
• MC: Fase del motor C
• GND: CC-
• VCC: CC +

Recomendaciones de uso

• Es mejor utilizar un modo de limitación de corriente de fuente de alimentación ajustable para probar la corriente real sin carga, a fin de evitar que la alta potencia queme la unidad durante momentos anormales.
• La unidad admite conmutación positiva e inversa, y el potenciómetro se utiliza para la regulación de la velocidad. En general, el potenciómetro se puede utilizar de  10k a 50K ohm, o también se puede utilizar para la regulación de velocidad con  una señal PWM 5V. Está estrictamente prohibido conectar incorrectamente los polos positivo y negativo de la potencia de entrada del controlador, se debe agregar un ventilador para el enfriamiento de aire forzado.
• No hay  interruptor de avance/retroceso y el potenciómetro de regulación de velocidad deben prepararse por sí mismos y debe ser soldados.
• Debe estar bien conectado a tierra para evitar daños inductivos en el accionamiento.
