CD4011BM Compuerta NAND Cuádruple SOP-14

$ 9.00

29 disponibles

CANTIDAD	PRECIO
25 piezas	$ 6.76
100 piezas	$ 5.67
200 piezas	$ 4.28

SKU: AR4445 Categorías: COMPUERTAS, IC, SMD Etiquetas: 1 salida, 2 entradas, CD4011BM, compuerta, cuadruple, nand, NOT-AND, SOP-14

INFORMACIÓN

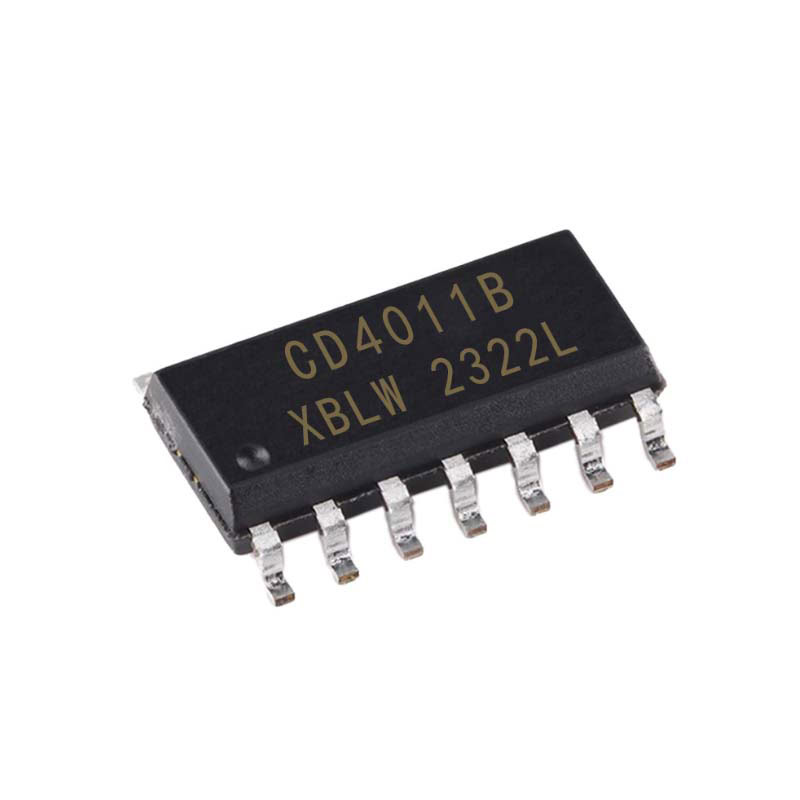

El CD4011BM Compuerta NAND es un circuito integrado que contiene cuatro compuertas lógicas NAND independientes en un encapsulado SOP-14 (Small Outline Package con 14 pines). La función principal de una compuerta NAND es realizar la operación lógica NO-Y (NOT-AND), que produce una salida en bajo (0 lógico) solo cuando todas sus entradas están en alto (1 lógico). En cualquier otro caso, la salida es alta (1 lógico).

El CD4011BM Compuerta NAND es útil para realizar funciones lógicas, crear circuitos mas complejos como flip-flops, multiplexores, osciladores, temporizadores o sistemas lógicos combinacionales y secuenciales. Encuentra su versión THT aquí.

ESPECIFICACIÓN Y CARACTERÍSTICAS

IC: CD4011BM
Función Lógica: Compuerta NAND
Rango de Voltaje: 3V a 15V
Número de compuertas: Cada compuerta tiene 2 entradas y 1 salida
Pines: 14 pines
Encapsulado: SOP-14
Temperatura de operación: -55°C a 125°C

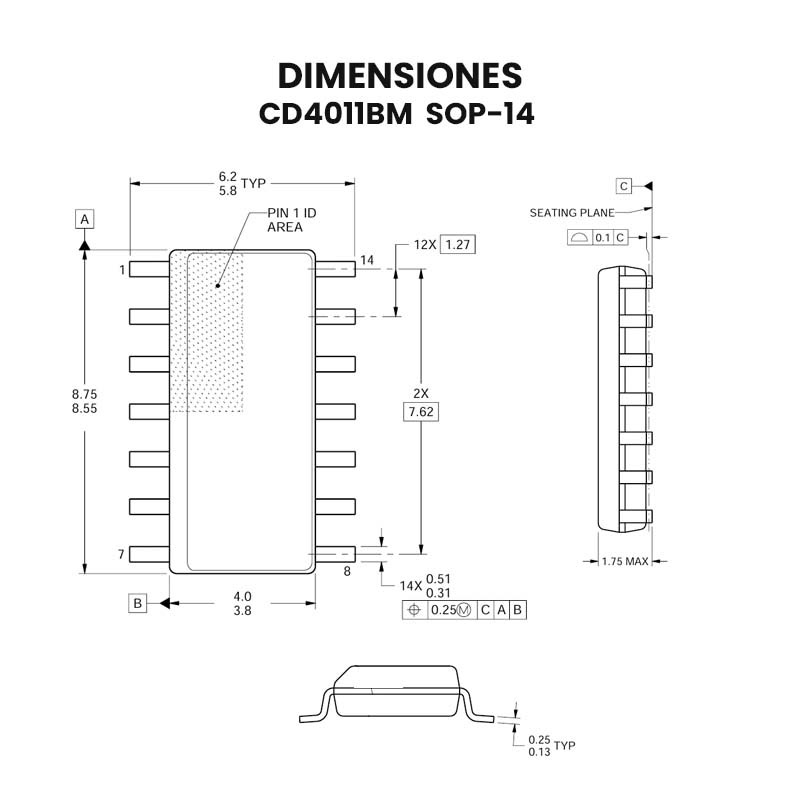

Dimensiones: 8.75 mm x 6.2 mm x 1.75 mm
Peso: 0.13g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Tabla de verdad compuerta NAND

La compuerta NAND es una compuerta lógica que realiza la operación NO-Y (NOT-AND). Su salida es 0 (FALSO) solo cuando todas sus entradas son 1 (VERDADERO). En cualquier otro caso, la salida es 1 (VERDADERO). A continuación, se presenta la tabla de verdad para una compuerta NAND de dos entradas:

Entrada A	Entrada B	Salida (A NAND B)
0	0	1
0	1	1
1	0	1
1	1	0

La compuerta NAND es universal, lo que significa que puede usarse para construir cualquier otra compuerta lógica (AND, OR, NOT, etc.). Si necesitas la tabla de verdad para una compuerta NAND con más entradas, solo recuerda que la salida será 0 únicamente cuando todas las entradas sean 1. En cualquier otro caso, la salida será 1.
