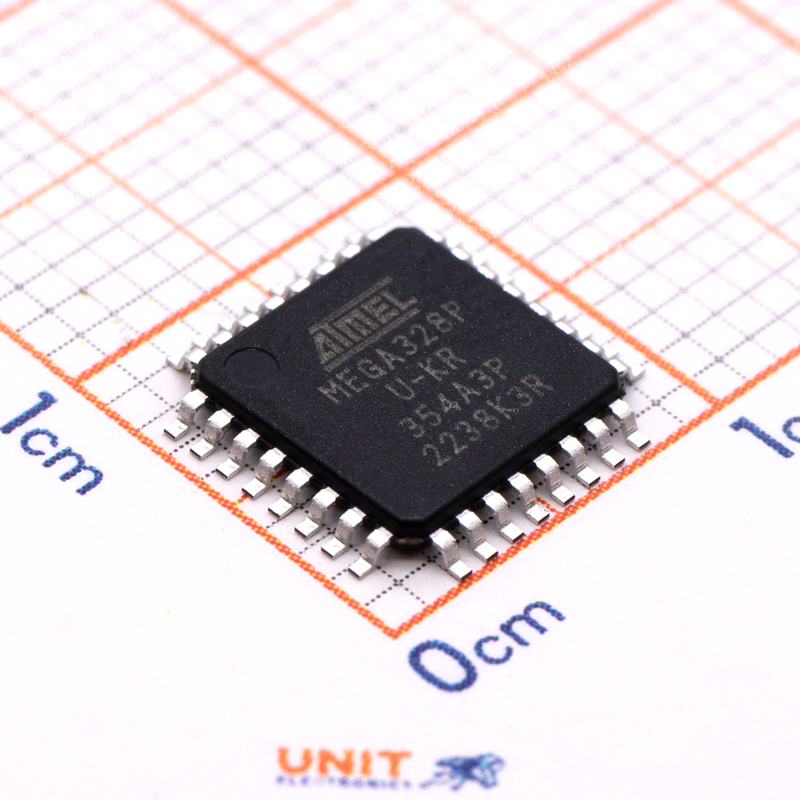

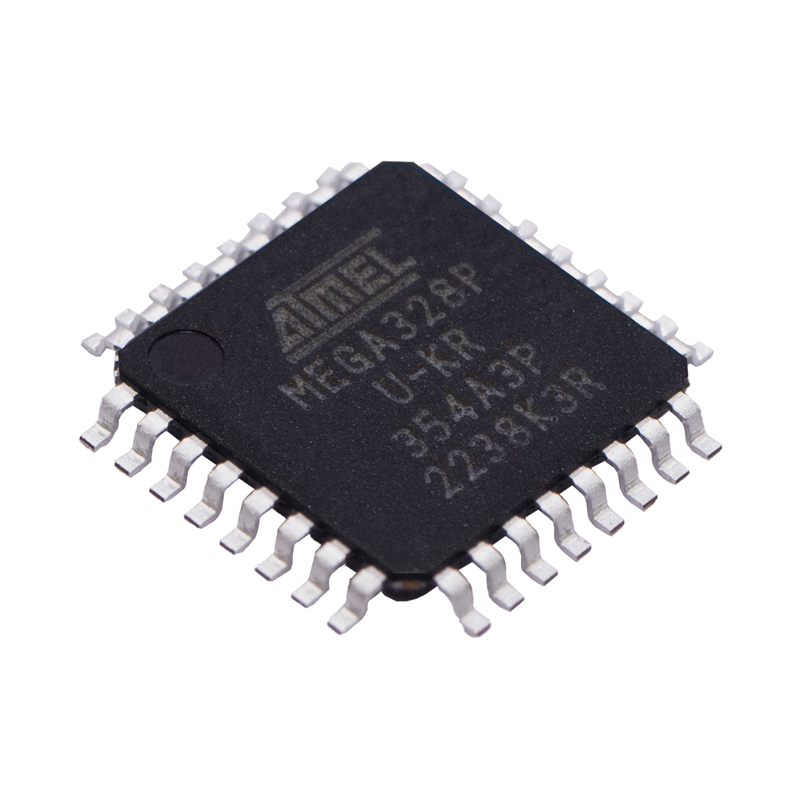

ATMEGA328P-AU SMD Microcontrolador

INFORMACIÓN

El Microcontrolador ATMEGA328P-AU se puede ocupar para diferentes proyectos  de electrónica, robótica y mecatrónica. O repuestos para Arduino Nano.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Chip: ATMEGA328P-AU
• Formato SMD: TQFP
• Procesador y tamaño del Núcleo: 8 bits – AVR
• Voltaje de operación: 1.8 V a 5.5 V
• Pines: 32
• Memoria FLASH: 32KB
• Memoria RAM: 2KB
• Máxima frecuencia de funcionamiento: 20Mhz
• Comunicación: I²C, SPI, UART/USART
• Pines de entrada/salida: 23
• Entradas Analógicas (ADC): 8
• Temperatura: -40°C ~ 85°C

DOCUMENTACIÓN Y RECURSOS

• Datasheet

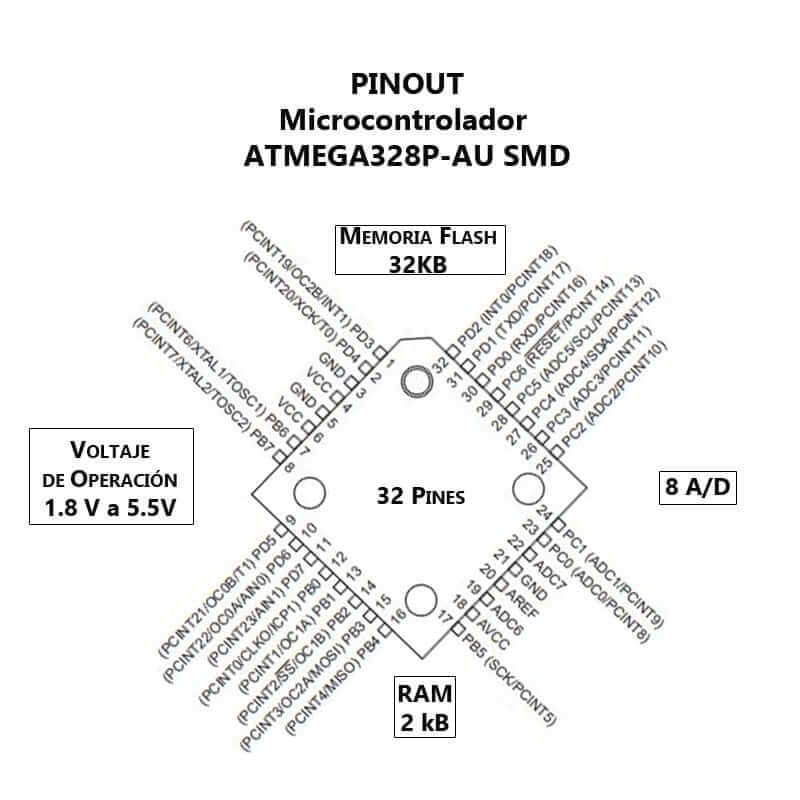

• Pinout – ATmega328 SMD

INFORMACIÓN ADICIONAL

Carga del bootloader al ATmega328P-AU CON Arduino Nano

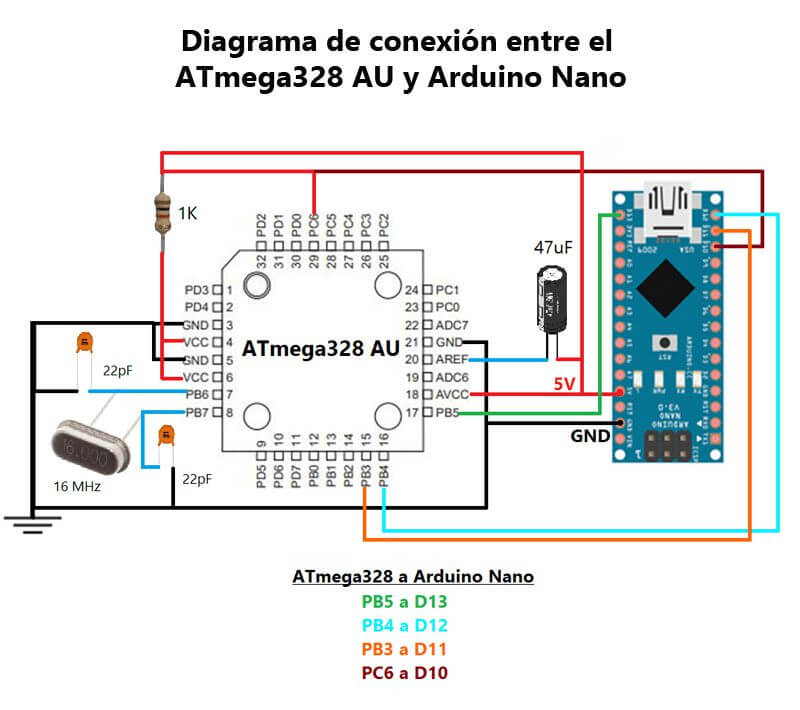

Para realizar la carga del bootloader será necesario realizar la siguiente conexión a nuestro ATmega328P-AU a un Arduino Nano:

Ya que hayamos realizado esta configuración y conectando nuestro Arduino Nano a la PC, continuaremos dentro de la suite IDE Arduino:

1. Abrimos Archivos>Ejemplos>ArduinoISP
2. En Herramientas>Arduino Nano y cargamos el programa de ejemplo seleccionado.
3. Después de haber cargado el programa anterior, configuraremos nuevamente en Herramientas>Programador>Arduino as ISP
4. Dentro de Herramientas , daremos clic en “Quemar bootloader”

Después de esto podremos tener listo nuestro ATmega328P-AU listo para poder programar.
