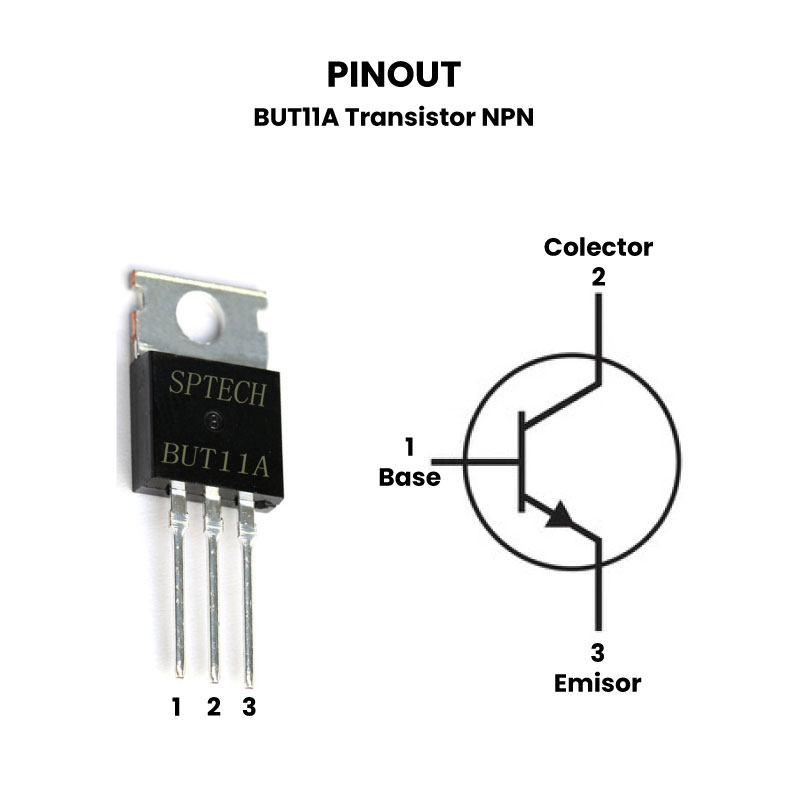

BUT11A Transistor NPN 450V 5A TO-220C pinout

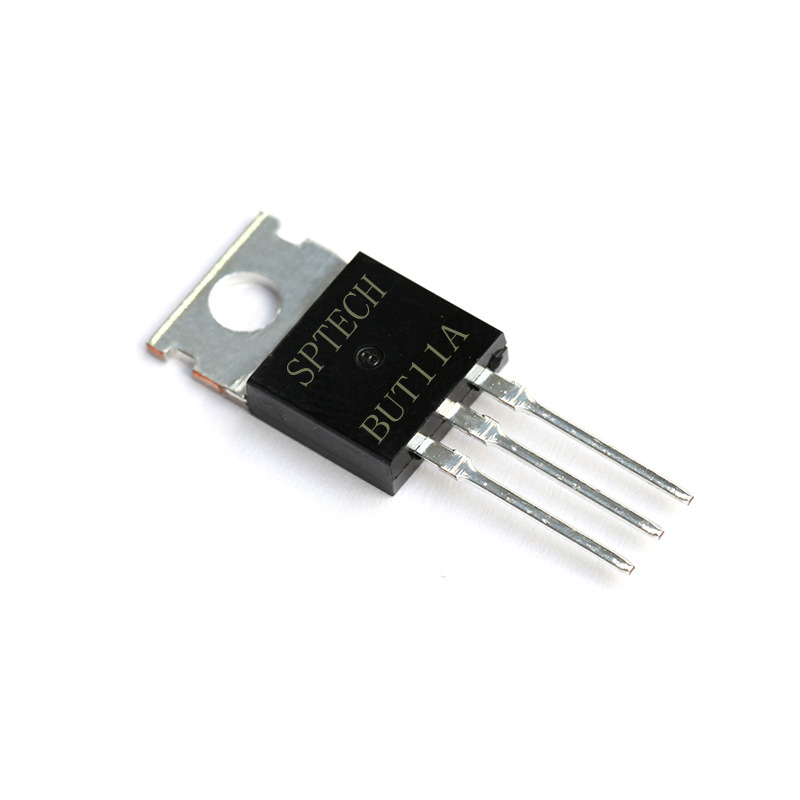

BUT11A Transistor NPN 450V 5A TO-220C

Name: BUT11A Transistor NPN 450V 5A TO-220C
SKU: AR4027
Availability: InStock

El precio original era: $ 14.00.El precio actual es: $ 11.00.

124 disponibles

SKU: AR4027 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 450V, 5A, Automotriz, bateria, BUT11A, BUT11AI, KSC5338, MJE18004, MJE18006, NPN, SOLAR, TO-220C, transistor

INFORMACIÓN

El BUT11A Transistor NPN esta diseñado para manejar altas tensiones, corrientes y velocidades de conmutación, cuenta con un voltaje colector-emisor mínimo de 450V a una corriente máxima de colector 5A.

El BUT11A Transistor NPN es ideal para Convertidores DC-DC, Inversores DC-AC, Reguladores de Conmutación, Control de Motores DC, Sistemas de Encendido Automotriz y Fuentes de Alimentación. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: BUT11A
Encapsulado: TO-220C
Tipo: NPN
Voltaje:
- V_CEO: 450 V
- V_CBO: 1000 V
- V_EBO: 7 V
Corriente:
- I_C: 5 A
- I_B: 2 A
- I_EBO: 10 mA
Disipación total del dispositivo (Pc): 100 W
Ganancia de corriente continua (h_FE): 10-35
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

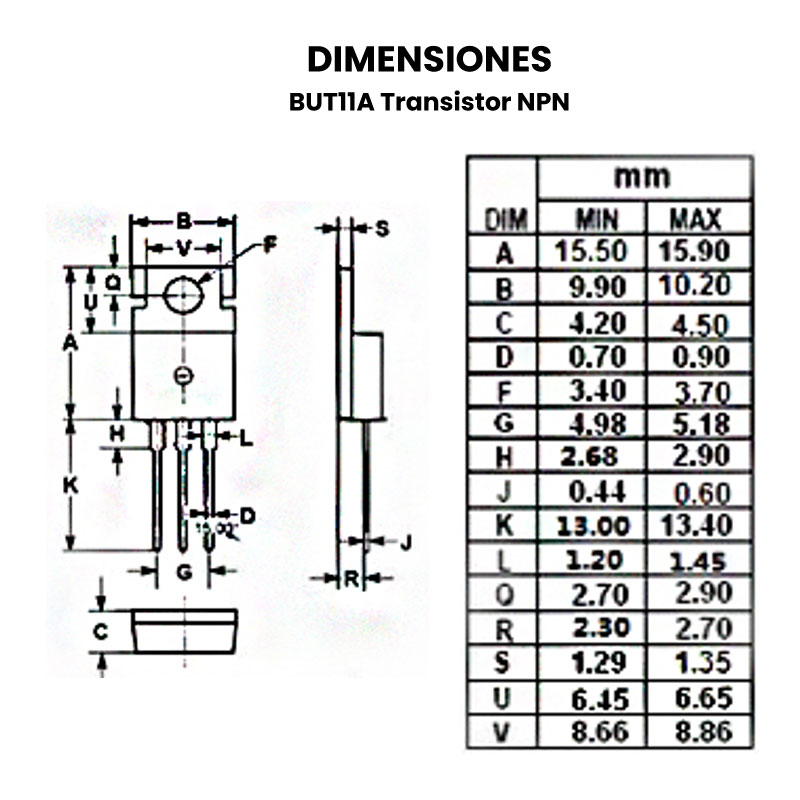

Dimensiones: 9.90 x 28.76 mm
Peso: 1.93g

SUSTITUTO

Similares: BUT11AI, KSC5338, MJE18004, MJE18006.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

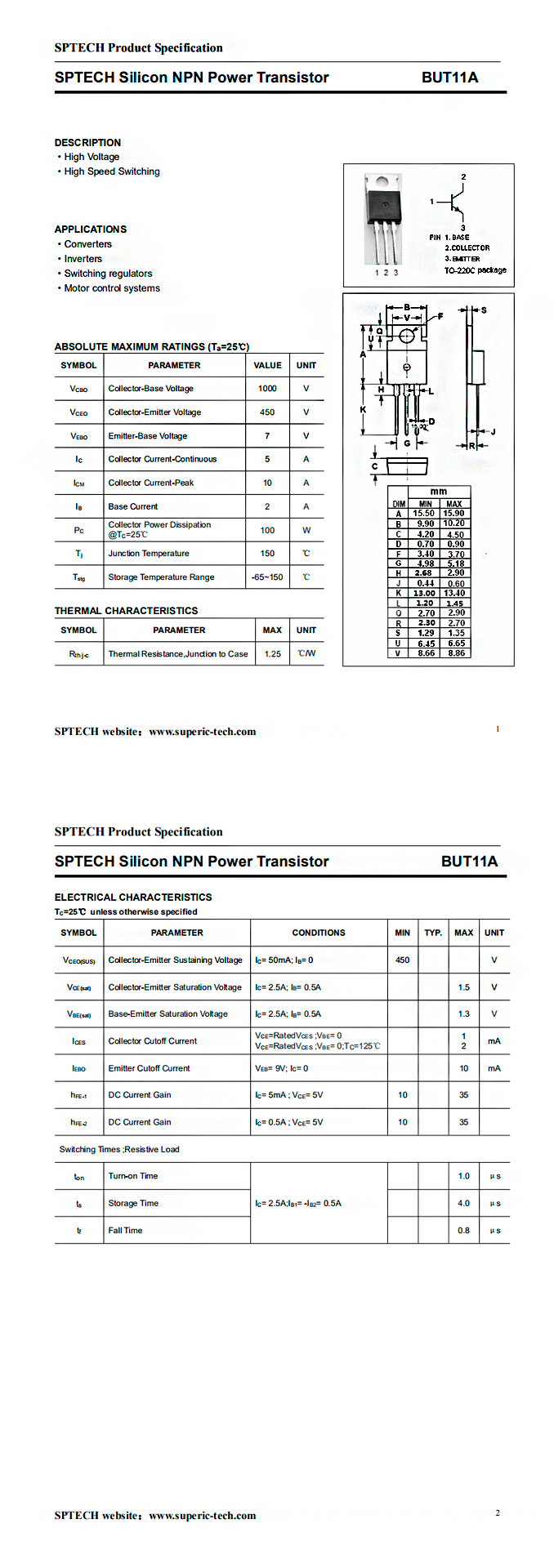

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El BUT11A típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor BUT11A un 20 % por debajo de sus clasificaciones máximas absolutas.
