INFORMACIÓN

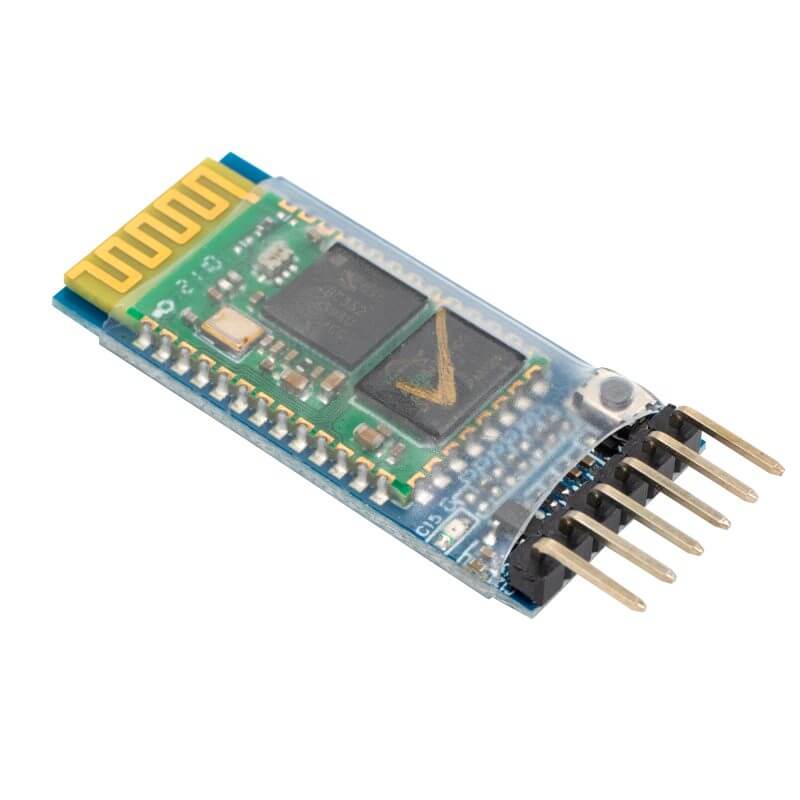

El Bluetooth HC-05 Maestro/Esclavo de 6 pines es un módulo de comunicación inalámbrica basado en la tecnología Bluetooth 2.0 que permite establecer enlaces serie (Serial UART) entre dispositivos de forma sencilla. Su principal función es permitir la transmisión de datos entre microcontroladores o tarjetas de desarrollo y otros dispositivos compatibles con Bluetooth, como teléfonos, computadoras o tablets. Puede configurarse tanto como maestro (para iniciar conexiones) como esclavo (para recibirlas), lo que lo hace versátil para múltiples aplicaciones. El módulo opera a 3.3V en su lógica interna, aunque acepta alimentación de 3.6V a 6V gracias a su regulador de voltaje integrado. Funciona mediante comandos AT para configuración y transmite datos en tiempo real.
El módulo Bluetooth HC-05 Maestro/Esclavo de 6 pines se utiliza principalmente para establecer comunicación inalámbrica entre un microcontrolador y dispositivos como smartphones, computadoras u otros módulos Bluetooth. Es ampliamente usado en proyectos de automatización del hogar, control remoto de robots, monitoreo de sensores, sistemas embebidos, y transmisión serial inalámbrica. Gracias a su interfaz UART, es compatible con una gran variedad de tarjetas de desarrollo, incluyendo Arduino UNO, Mega, Nano, Leonardo, así como ESP32, ESP8266, STM32, y Raspberry Pi. Su capacidad para actuar como maestro o esclavo lo hace ideal tanto para enviar como recibir datos, facilitando el desarrollo de prototipos de bajo costo con conectividad inalámbrica confiable.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: HC-05.
- Voltaje de Operación: 3.6 VDC a 6 VDC.
- Consumo Corriente: 30 mA a 50 mA.
- Configuración: Comandos AT.
- Protocolo Bluetooth: Bluetooth Especificación v2.0 + EDR.
- Chip: BC417143.
- Versión o firmware: 3.0-20170609.
- Baudios por defecto: 38400.
- Baudios soportados: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.
- Interface: Serial TTL.
- Frecuencia de banda: ISM 2.4 GHz.
- Modulación: GFSK.
- Potencia de transmisión: 4 dBm, Clase 2.
- Sensibilidad: -84 dBm a 0.1% BER.
- Velocidad asíncrona: 2.1 Mbps (Max) /160 kbps.
- Velocidad síncrona: 1 Mbps/1 Mbps.
- Seguridad: Autenticación y encriptación (Contraseña por defecto: 0000 o 1234).
- Temperatura de trabajo (Max): -20 °C a 75 °C.

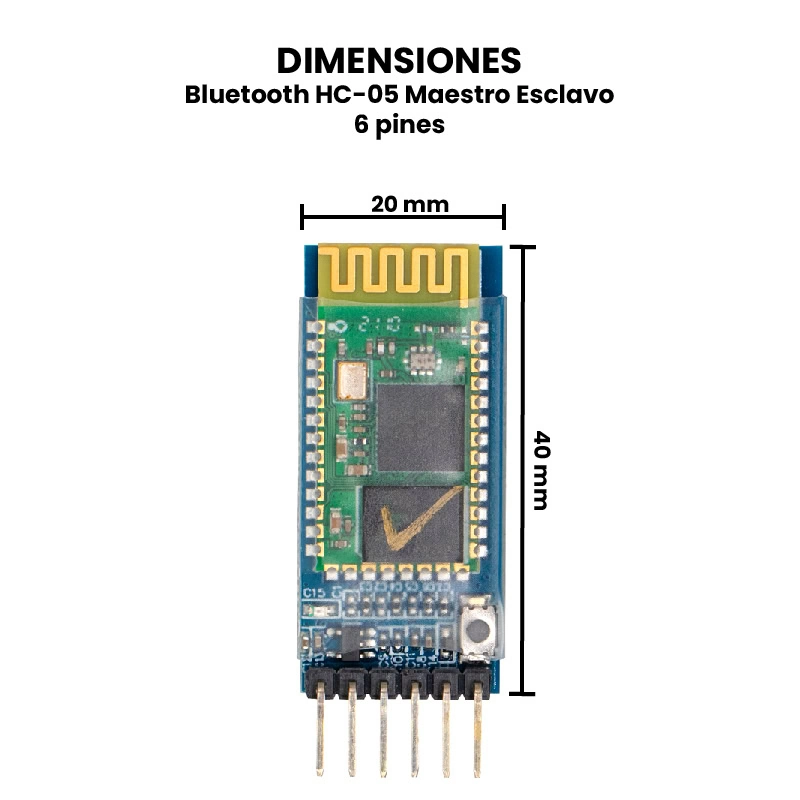

- Dimensiones: 40 mm x 20 mm x 4 mm.
- Peso: 4 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Comandos AT.
Los comandos AT son un tipo de comandos que sirven para configurar el módulo Bluetooth a través de un microcontrolador, un ordenador o con cualquier dispositivo que posea una comunicación serie (Tx/Rx). Algunos comandos que te ayudaran en la configuración del HC-05 son:
- AT\r\n : Comando de prueba, debe responder con OK\r\n.
- AT+ROLE=1\r\n: Comando para colocar el módulo en modo Maestro (Master).
- AT+ROLE=0\r\n: Comando para colocar el módulo en modo Esclavo (Slave).
- AT+VERSION?\r\n: Obtener la versión del firmware.
- AT+UART=115200,1,2\r\n: Configurar el modo de funcionamiento del puerto serie.
- AT+PIO=10,1\r\n: Colocar el pin de EN de propósito general a nivel alto.
- AT+BAUD: Configurar los baudios que trabajará el bluetooth.
- AT+NAME: Configura el nuevo nombre que llevará el módulo HC-05.
- AT+PIN: Configura la clave de emparejamiento nueva.
- AT+PSWD=<número 4 dígitos>: Cambiar la contraseña del módulo bluetooth.
¿Qué estándares tiene el HC-05?
El módulo HC-05 cumple con las especificaciones del estándar Bluetooth 2.0 que es perfectamente compatible con celulares o smartphones Android, más no con los IPhone.
Funciones:
- Reemplaza un enlace serial cableado por un enlace inalámbrico en forma transparente.
- Posee el perfil bluetooth “Wireless Serial Port”.
- Se puede configurar como Master o Slave.
- Ideal para controlar nuestro proyecto Arduino, PIC, Atmel, etc. en forma inalámbrica con nuestra PC.
