BD912 Transistor PNP -100V -15A TO-220C pinout

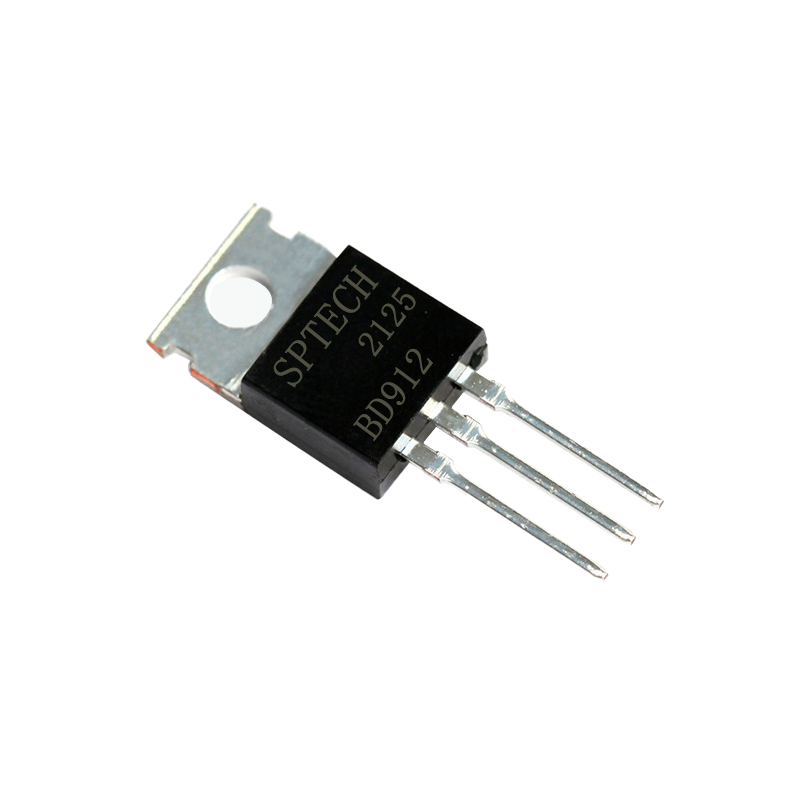

BD912 Transistor PNP -100V -15A TO-220C

$ 27.00

103 disponibles

CANTIDAD	PRECIO
10 piezas	$ 23.17
25 piezas	$ 20.46
35 piezas	$ 18.31

SKU: AR4044 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -100V, -15A, 2N6491, 2SA1329, 2SB753, Amplificar, audio, BD214-80, BD540C, BD544C, BD664, BD744, BD744A, BD744B, BD744C, BD911, BD912, BDT86, BDT96, Conmutar, MJE1290, MJE1291, MJE5982, NSP5982, PNP, SPTECH, TIP74C, TO-220C, transistor

INFORMACIÓN

El BD912 Transistor PNP bipolar esta diseñado para manejar corrientes relativamente altas y voltajes moderados, cuenta con un voltaje colector-emisor mínimo de -100V a una corriente máxima de colector -15A. En conjunto con su complemento NPN, el BD911, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido y otros circuitos de conmutación y regulación.

El BD912 Transistor PNP es ideal para etapas de amplificación de audio, fuentes de alimentación reguladas, control de cargas como motores, lámparas y relés, reguladores de corriente. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: BD912
Encapsulado: TO-220C
Tipo: PNP
Voltaje:
- V_CEO: -100 V
- V_CBO: -100 V
- V_EBO: -5 V
Corriente:
- I_C: -15 A
- I_B: -5 A
- I_EBO: -1 mA
Disipación total del dispositivo (Pc): 90 W
Frecuencia de Transición: 3MHz
Ganancia de corriente continua (h_FE): 40
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

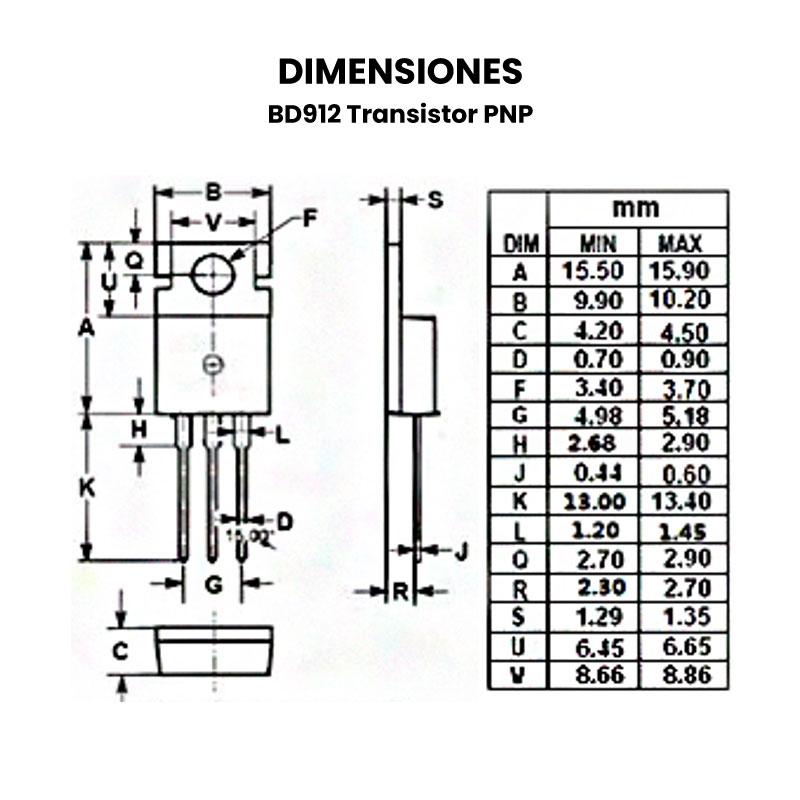

Dimensiones: 10 x 28.7 mm
Peso: 2.03 g

SUSTITUTO

Similares: 2SA1329, 2SB753, BD214-80, BD540C, BD544C, BD664, BD744, BD744A, BD744B, BD744C, BD912, BDT86, BDT96, MJE1290, MJE1291, MJE5982, NSP5982, TIP74C, 2N6491.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

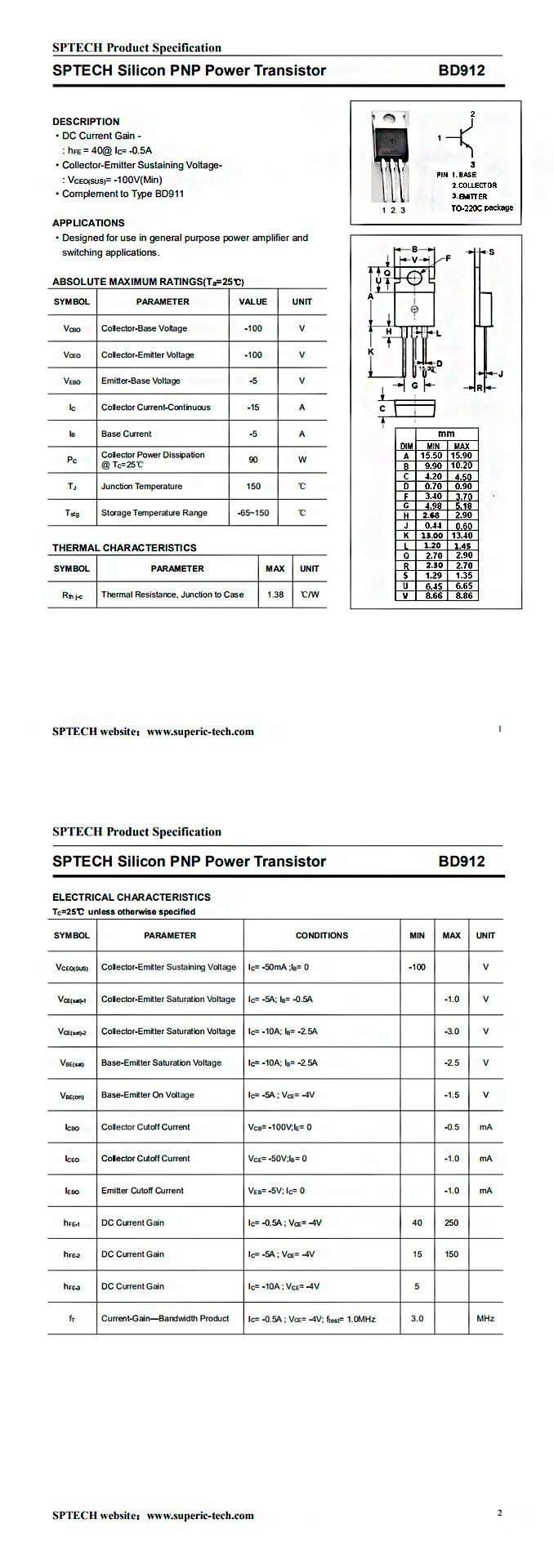

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El BD912 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor BD912 un 20 % por debajo de sus clasificaciones máximas absolutas.
