Anemómetro RS485 Sensor de Velocidad del Viento SEN0483

INFORMACIÓN

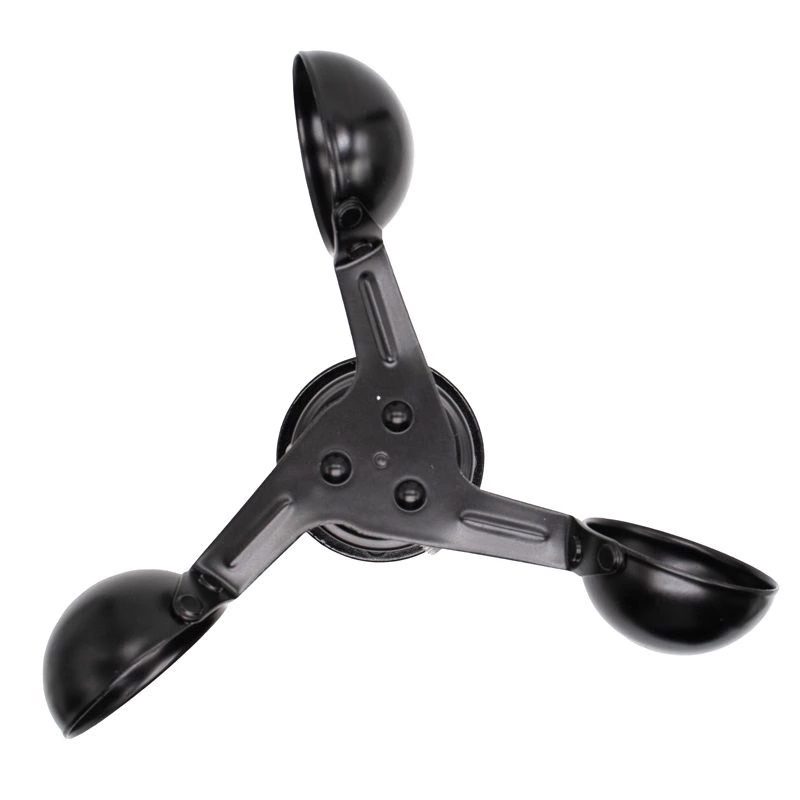

El Anemómetro RS485 SEN0483 es un sensor diseñado para medir la velocidad del viento horizontal dentro de 0~32.4m/s en aplicaciones meteorológicas, industriales y de monitoreo ambiental. Su diseño de tazas rotatorias permite que el viento haga girar el mecanismo interno, generando una señal digital que se transmite mediante comunicación RS485, ideal para largas distancias y entornos con interferencia eléctrica. Está fabricado con materiales resistentes al intemperie, lo que permite una operación duradera incluso en exteriores.

Este sensor es perfecto para estaciones meteorológicas, sistemas de energía renovable como turbinas eólicas, granjas agrícolas, proyectos de automatización o cualquier aplicación donde sea necesario medir el viento. Su integración es sencilla gracias al protocolo Modbus-RTU, lo que facilita obtener lecturas de velocidad del viento desde microcontroladores, PLCs o sistemas IoT. Con el SEN0483 podrás agregar medición profesional del viento a tu proyecto de manera confiable y segura.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: DFROBOT
• Matrícula: SEN0483
• Tipo: Sensor de velocidad del viento
• Modelo: Anemómetro RS485
• Voltaje de alimentación: 7-24V DC
• Consumo de corriente: 15mA
• Rango de medición: 0~32.4 m/s
• Velocidad del viento de arranque: 0.2 – 0.4 m/s
• Precisión: ±0.3 m/s
• Temperatura de funcionamiento: -40°C ~ 80°C
• Longitud del cable: 2.5m / 98.43″
• Protocolo de comunicación: Modbus de interfaz RS485

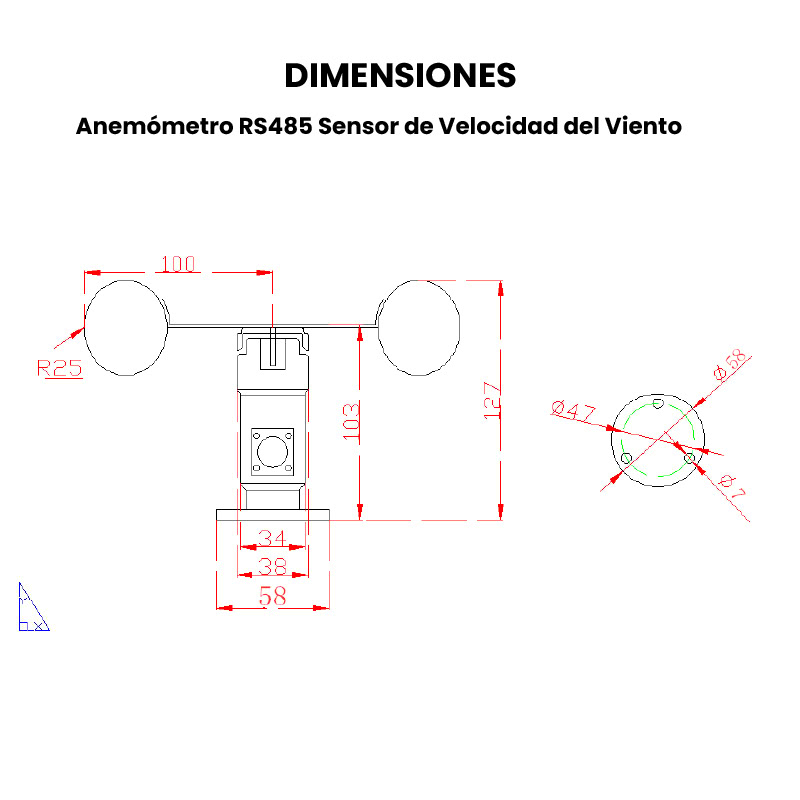

• Dimensiones: 20cm x 12.7cm x 5.8cm
• Peso: 545g

Incluye

• Anemómetro RS485 x1

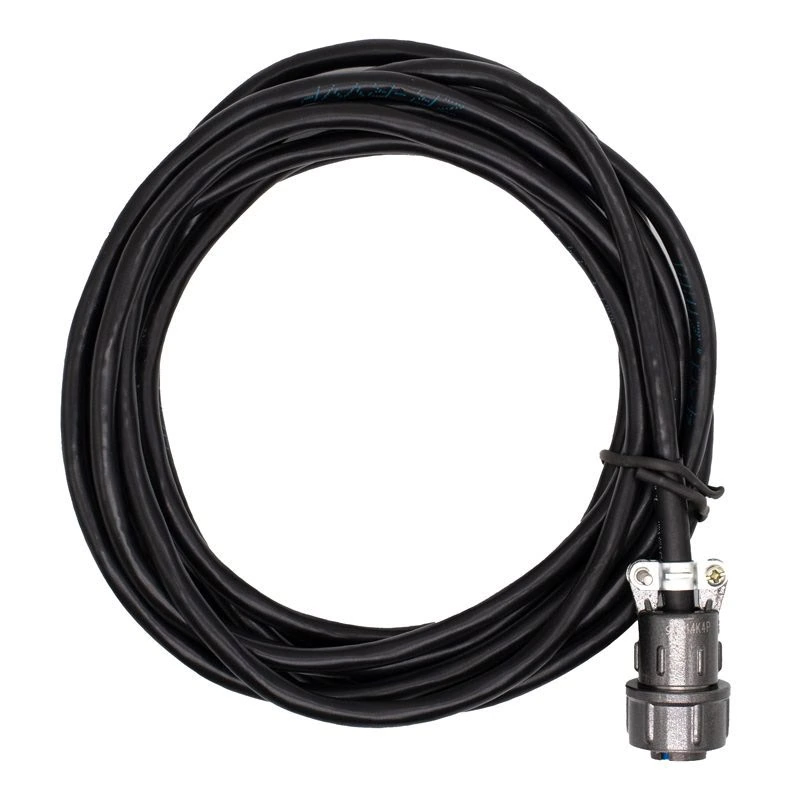

• Cable de conexión con enchufe 4 pines 2.5m
• Mini manual de especificaciones
• No incluye tornillos de fijación

---

DOCUMENTACIÓN Y RECURSOS

• Wiki
• Dimensiones

---

INFORMACIÓN ADICIONAL

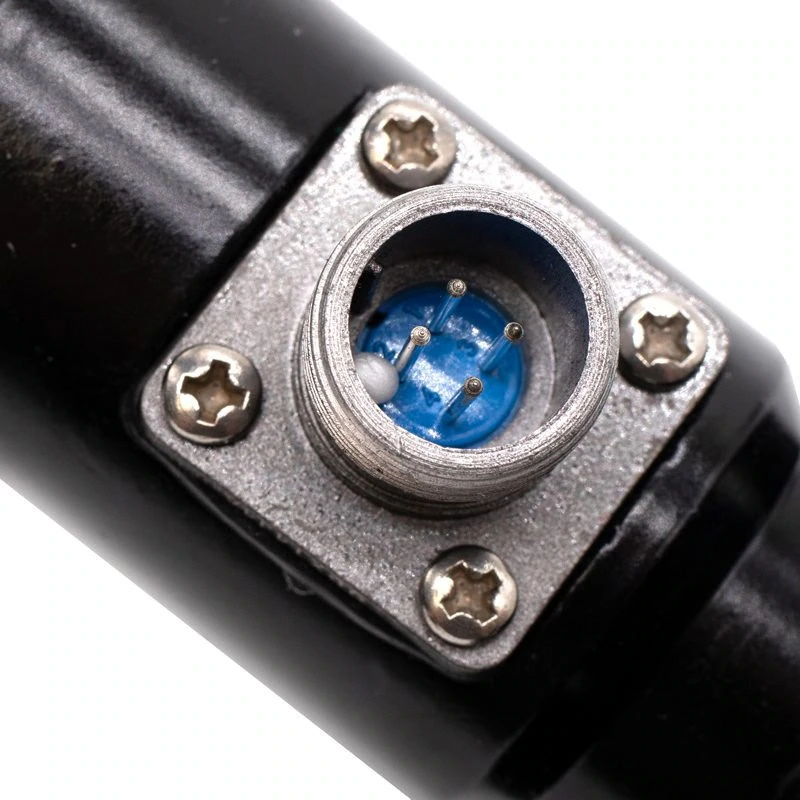

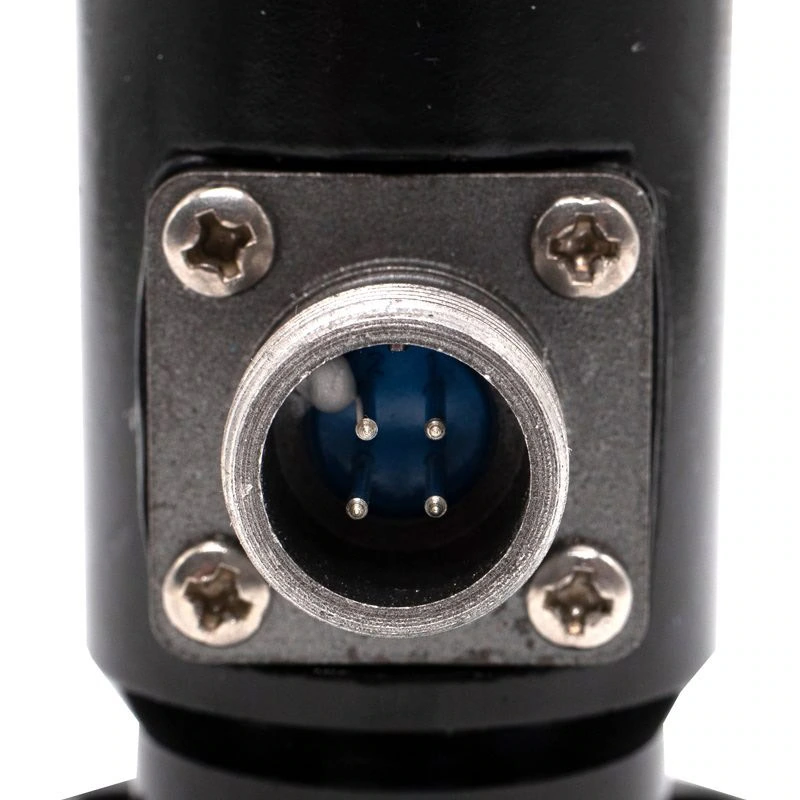

Descripción de color del cable

Color	Función
Rojo	Positivo
Negro	Negativo
Amarillo	RS485+/A/T+
Verde	RS485-/B/T-

Protocolo Modbus

• Los parámetros de comunicación predeterminados son: tasa de baudios de 9600 bps, un bit de inicio, 8 bits de datos, sin paridad y un bit de parada.
• Registro Modbus

Parámetro	Registrarse Agregar	Tipo de función	Número de función	Rango de parámetros y descripción	Valor por defecto
Valor de dirección del viento	0x0000	INT16 RO	0x03/lectura	0-324	Ninguna
Dirección del esclavo Modbus	0x1000	INT16 lectura y escritura	0x03/lectura 0x10/escritura	0-255	2

• Instrucción de parámetro de registro Modbus

Valor de dirección del viento
Rango de parámetros	0-324	Valor predeterminado: ninguno
Almacenamiento de parámetros	Ninguna

Significado: valor de medición de la dirección del viento Ejemplo: si el valor devuelto es 00 25 (hexadecimal, código original) = 0x0025 = 37, entonces el valor de medición de la velocidad del viento es 37/10 = 3.7 m/s.

Adición de esclavo Modbus (DIRECCIÓN)
Rango de parámetros	0-255	Valor predeterminado: 2
Almacenamiento de parámetros	Guardar inmediatamente

• Ejemplo:

1. Registro de lectura 0x0000, que es el valor de medición de la dirección del viento Marco de consulta del host (hexadecimal): 02 03 02 00 00 00 01 84 39 (8 bytes)

Añadir esclavo	Código de función	Registrarse Empezar Agregar	Longitud del registro	Bit alto de código de verificación	Bit bajo de código de verificación
1 byte	1 byte	2 bytes	2 bytes	1 byte	1 byte
0×02	0x03	0x00 0x00	0x00 0x01	0x84	0x39

Marco de respuesta esclavo (hexadecimal): 02 03 02 00 25 3D 9F (7 bytes)

Añadir esclavo	Código de función	Número de bytes válidos	Área de datos	Bit alto de código de verificación	Bit bajo de código de verificación
1 byte	1 byte	1 byte	2 bytes	1 byte	1 byte
0×02	0x03	0x02	0x00 0x25	0x3D	0x9F

El valor de la velocidad del viento es (hexadecimal, código original) 00 25 = 0x0025 = 37, luego el valor de medición de la velocidad del viento es 37/10 = 3.7 m/s.

2. Modifique el registro 0x1000, que es la dirección del esclavo Modbus (DIRECCIÓN) Modifique la dirección del esclavo Modbus a 03 Marco de consulta del host (hexadecimal): 00 10 10 00 00 01 02 00 03 FA 00 (11 bytes)

Añadir esclavo	Código de función	Registrarse Empezar Agregar	Longitud del registro	Número de bytes válidos	Dirección esclava escrita	Bit alto de código de verificación	Bit bajo de código de verificación
1 byte	1 byte	2 bytes	2 bytes	1 byte	2 bytes	1 byte	1 byte
0x00	0x10	0x10 0x00	0x00 0x01	0x02	0x00 0x03	FA	00

Trama de respuesta del esclavo (hexadecimal): 00 10 10 00 00 01 04 D8 (7 bytes), es decir, la modificación es exitosa. Después de la configuración, debe volver a encender y reiniciar el transmisor para que esta dirección surta efecto.

Aplicaciones

• Estaciones meteorológicas profesionales o educativas para medir velocidad del viento en tiempo real.
• Sistemas de energía eólica, para monitorear la velocidad del viento y proteger turbinas o ajustar su funcionamiento.
• Automatización industrial, donde sea necesario activar o detener equipos según las condiciones del viento.
• Sistemas de seguridad y protección, como grúas, estructuras móviles o maquinaria que requiere control por ráfagas fuertes.
• Agricultura inteligente, para monitoreo ambiental en invernaderos, campos de cultivo o zonas de riego.
• Estudios ambientales y científicos, ideal para investigaciones de clima, comportamiento del viento y fenómenos naturales.
• Proyectos IoT y monitoreo remoto, integrándose fácilmente mediante comunicación RS485/Modbus.
• Sistemas de publicidad exterior, como espectaculares o anuncios móviles que deben gestionarse según la fuerza del viento.
• Control en puertos marítimos, aeropuertos y estaciones de transporte, donde la velocidad del viento es un dato esencial para operación segura.

Recomendaciones de uso

• Instala el anemómetro en un punto elevado y despejado, evitando obstáculos como techos, muros o árboles que puedan afectar la medición del viento.
• Asegura firmemente la base utilizando tornillos adecuados para evitar vibraciones o movimientos que alteren las lecturas.
• Coloca el sensor en posición vertical, para que las copas giren libremente sin rozar ni tener obstrucciones.
• Utiliza cables blindados cuando la instalación esté lejos del controlador para evitar interferencias y garantizar una comunicación RS485 estable.
• Verifica la polaridad y conexiones RS485 (A/B) antes de energizar el sistema para evitar fallas en la comunicación Modbus.
• Realiza mantenimiento periódico, limpiando polvo, humedad o residuos que puedan atascar el rotor o disminuir su precisión.
• Evita golpes o presión en las copas, ya que pueden deformarse y afectar la lectura de velocidad.
• Protege el conector de entrada de agua y corrosión utilizando sellado adecuado o cajas de unión si se instala en exteriores extremos.
• Integra el sensor con lecturas regulares y filtra datos en tu sistema para suavizar picos causados por ráfagas repentinas.

---
